Опорний вузол пристрою для фіксації хребців при хірургічному лікуванні пошкоджень та захворювань хребта

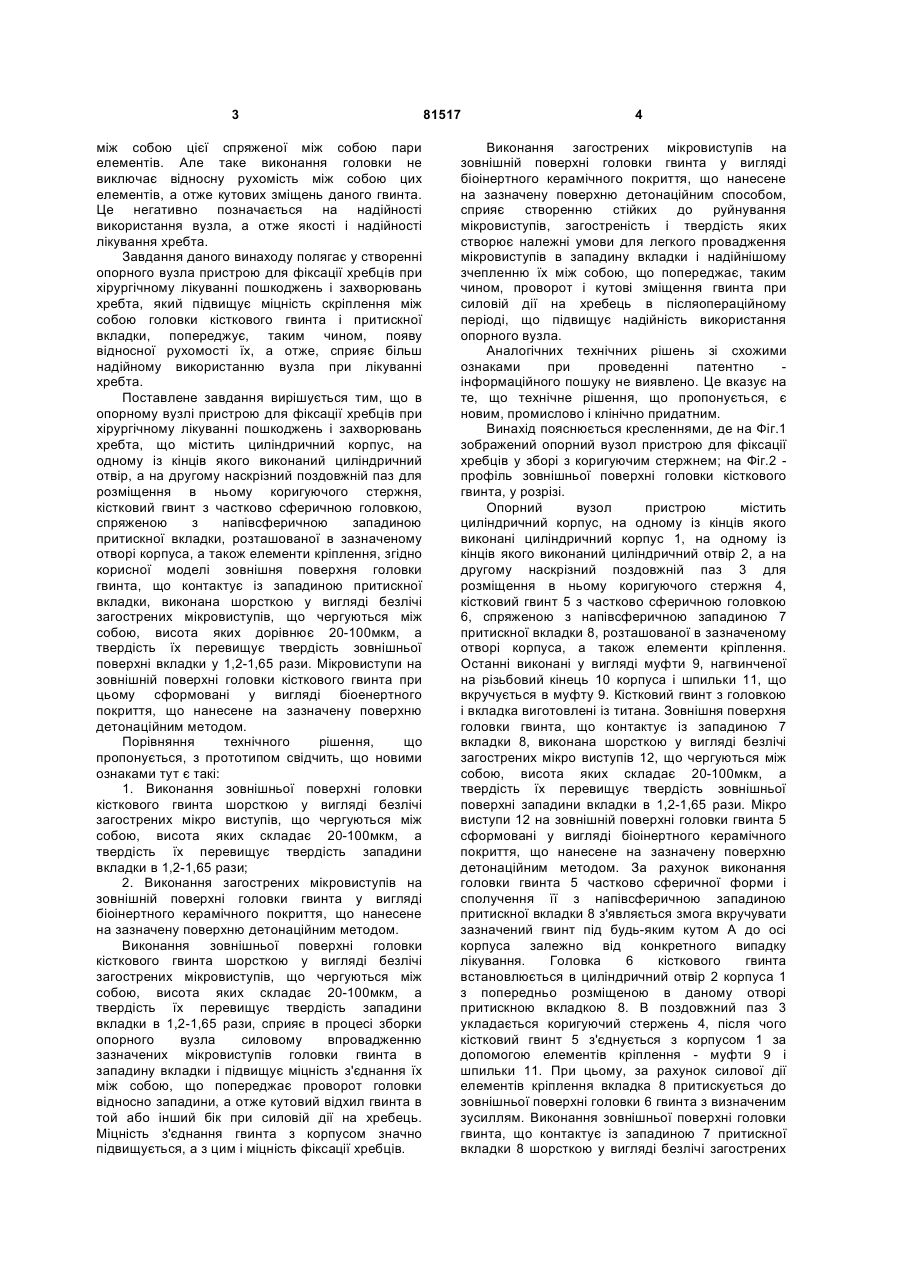

l. Опорний вузол пристрою для фіксації хребців при хірургічному лікуванні пошкоджень та захворювань хребта, що містить циліндричний корпус, на одному із кінців якого виконаний циліндричний отвір, а на другому - наскрізний C2 1 3 між собою цієї спряженої між собою пари елементів. Але таке виконання головки не виключає відносну рухомість між собою цих елементів, а отже кутових зміщень даного гвинта. Це негативно позначається на надійності використання вузла, а отже якості і надійності лікування хребта. Завдання даного винаходу полягає у створенні опорного вузла пристрою для фіксації хребців при хірургічному лікуванні пошкоджень і захворювань хребта, який підвищує міцність скріплення між собою головки кісткового гвинта і притискної вкладки, попереджує, таким чином, появу відносної рухомості їх, а отже, сприяє більш надійному використанню вузла при лікуванні хребта. Поставлене завдання вирішується тим, що в опорному вузлі пристрою для фіксації хребців при хірургічному лікуванні пошкоджень і захворювань хребта, що містить циліндричний корпус, на одному із кінців якого виконаний циліндричний отвір, а на другому наскрізний поздовжній паз для розміщення в ньому коригуючого стержня, кістковий гвинт з частково сферичною головкою, спряженою з напівсферичною западиною притискної вкладки, розташованої в зазначеному отворі корпуса, а також елементи кріплення, згідно корисної моделі зовнішня поверхня головки гвинта, що контактує із западиною притискної вкладки, виконана шорсткою у вигляді безлічі загострених мікровиступів, що чергуються між собою, висота яких дорівнює 20-100мкм, а твердість їх перевищує твердість зовнішньої поверхні вкладки у 1,2-1,65 рази. Мікровиступи на зовнішній поверхні головки кісткового гвинта при цьому сформовані у вигляді біоенертного покриття, що нанесене на зазначену поверхню детонаційним методом. Порівняння технічного рішення, що пропонується, з прототипом свідчить, що новими ознаками тут є такі: 1. Виконання зовнішньої поверхні головки кісткового гвинта шорсткою у вигляді безлічі загострених мікро виступів, що чергуються між собою, висота яких складає 20-100мкм, а твердість їх перевищує твердість западини вкладки в 1,2-1,65 рази; 2. Виконання загострених мікровиступів на зовнішній поверхні головки гвинта у вигляді біоінертного керамічного покриття, що нанесене на зазначену поверхню детонаційним методом. Виконання зовнішньої поверхні головки кісткового гвинта шорсткою у вигляді безлічі загострених мікровиступів, що чергуються між собою, висота яких складає 20-100мкм, а твердість їх перевищує твердість западини вкладки в 1,2-1,65 рази, сприяє в процесі зборки опорного вузла силовому впровадженню зазначених мікровиступів головки гвинта в западину вкладки і підвищує міцність з'єднання їх між собою, що попереджає проворот головки відносно западини, а отже кутовий відхил гвинта в той або інший бік при силовій дії на хребець. Міцність з'єднання гвинта з корпусом значно підвищується, а з цим і міцність фіксації хребців. 81517 4 Виконання загострених мікровиступів на зовнішній поверхні головки гвинта у вигляді біоінертного керамічного покриття, що нанесене на зазначену поверхню детонаційним способом, сприяє створенню стійких до руйнування мікровиступів, загостреність і твердість яких створює належні умови для легкого провадження мікровиступів в западину вкладки і надійнішому зчепленню їх між собою, що попереджає, таким чином, проворот і кутові зміщення гвинта при силовій дії на хребець в післяопераційному періоді, що підвищує надійність використання опорного вузла. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно інформаційного пошуку не виявлено. Це вказує на те, що технічне рішення, що пропонується, є новим, промислово і клінічно придатним. Винахід пояснюється кресленнями, де на Фіг.1 зображений опорний вузол пристрою для фіксації хребців у зборі з коригуючим стержнем; на Фіг.2 профіль зовнішньої поверхні головки кісткового гвинта, у розрізі. Опорний вузол пристрою містить циліндричний корпус, на одному із кінців якого виконані циліндричний корпус 1, на одному із кінців якого виконаний циліндричний отвір 2, а на другому наскрізний поздовжній паз 3 для розміщення в ньому коригуючого стержня 4, кістковий гвинт 5 з частково сферичною головкою 6, спряженою з напівсферичною западиною 7 притискної вкладки 8, розташованої в зазначеному отворі корпуса, а також елементи кріплення. Останні виконані у вигляді муфти 9, нагвинченої на різьбовий кінець 10 корпуса і шпильки 11, що вкручується в муфту 9. Кістковий гвинт з головкою і вкладка виготовлені із титана. Зовнішня поверхня головки гвинта, що контактує із западиною 7 вкладки 8, виконана шорсткою у вигляді безлічі загострених мікро виступів 12, що чергуються між собою, висота яких складає 20-100мкм, а твердість їх перевищує твердість зовнішньої поверхні западини вкладки в 1,2-1,65 рази. Мікро виступи 12 на зовнішній поверхні головки гвинта 5 сформовані у вигляді біоінертного керамічного покриття, що нанесене на зазначену поверхню детонаційним методом. За рахунок виконання головки гвинта 5 частково сферичної форми і сполучення її з напівсферичною западиною притискної вкладки 8 з'являється змога вкручувати зазначений гвинт під будь-яким кутом А до осі корпуса залежно від конкретного випадку лікування. Головка 6 кісткового гвинта встановлюється в циліндричний отвір 2 корпуса 1 з попередньо розміщеною в даному отворі притискною вкладкою 8. В поздовжний паз 3 укладається коригуючий стержень 4, після чого кістковий гвинт 5 з'єднується з корпусом 1 за допомогою елементів кріплення - муфти 9 і шпильки 11. При цьому, за рахунок силової дії елементів кріплення вкладка 8 притискується до зовнішньої поверхні головки 6 гвинта з визначеним зусиллям. Виконання зовнішньої поверхні головки гвинта, що контактує із западиною 7 притискної вкладки 8 шорсткою у вигляді безлічі загострених 5 мікро виступів 12, що чергуються між собою, висота Н яких складає 20- 100мкм, а твердість їх перевищує твердість зовнішньої поверхні западини вкладки в 1,2-1,65 рази сприяє в процесі збирання опорного вузла силовому впровадженню зазначених мікровиступів головки гвинта в западину вкладки і міцному з'єднанню їх між собою. Це попереджає при неконтрольованих рухах хребців проворот головки гвинта відносно западини вкладки і відхил гвинта в той або інший бік, міцність з'єднання кісткового гвинта 5 з корпусом 1 достатня для надійного використання вузла. Збільшення висоти Н мікровиступів 12 над 100мкм викликає необхідність в надмірному зусиллі з'єднання гвинта з корпусом, що не виключає руйнування мікровиступів і знищує таким чином, надійність зчеплення головки гвинта з притискною вкладкою. Виконання мікровиступів з висотою Н менш ніж 20мкм не спроможне здержувати потрібне зусилля, що діє на кістковий гвинт в післяопераційному періоді за рахунок неконтрольованих рухів хребта пацієнта, що також не сприяє надійності використання вузла. Використання мікро виступів з твердістю, що складає менш ніж 1,2 твердості западини притискної вкладки 8 може не забезпечити впровадженню зазначених мікро виступів в дану западину і достатня міцність з'єднання не буде витримана. В той же час, твердість мікро виступів, що перевищує твердість западини вкладки більш ніж в 1,65 рази може призвести до руйнування мікро виступав і негативно позначитися на надійності використання опорного вузла. Виконання загострених мікро виступів на зовнішній поверхні головки гвинта у вигляді біоінертного керамічного покриття, що нанесене на зазначену поверхню детонаційним способом, сприяє створенню стійких до руйнування мікро виступів, загостреність і твердість яких створює належні умови для легкого впровадження їх в западину вкладки. Це сприяє надійному зчепленню їх між собою і попереджає, таким чином, проворот і кутове зміщення гвинта при силової дії. Клінічні іспити опорного вузла, що пропонується, підтвердили його високу сталість і надійність фіксації хребта. В післяопераційному періоді не зафіксовано ніяких порушень фіксації хребців, зв'язаних з неконтрольованими їх рухами, що підтверджує високу надійність його використання. 81517 6
