Пристрій для орієнтованого укладання стрижнеподібних виробів

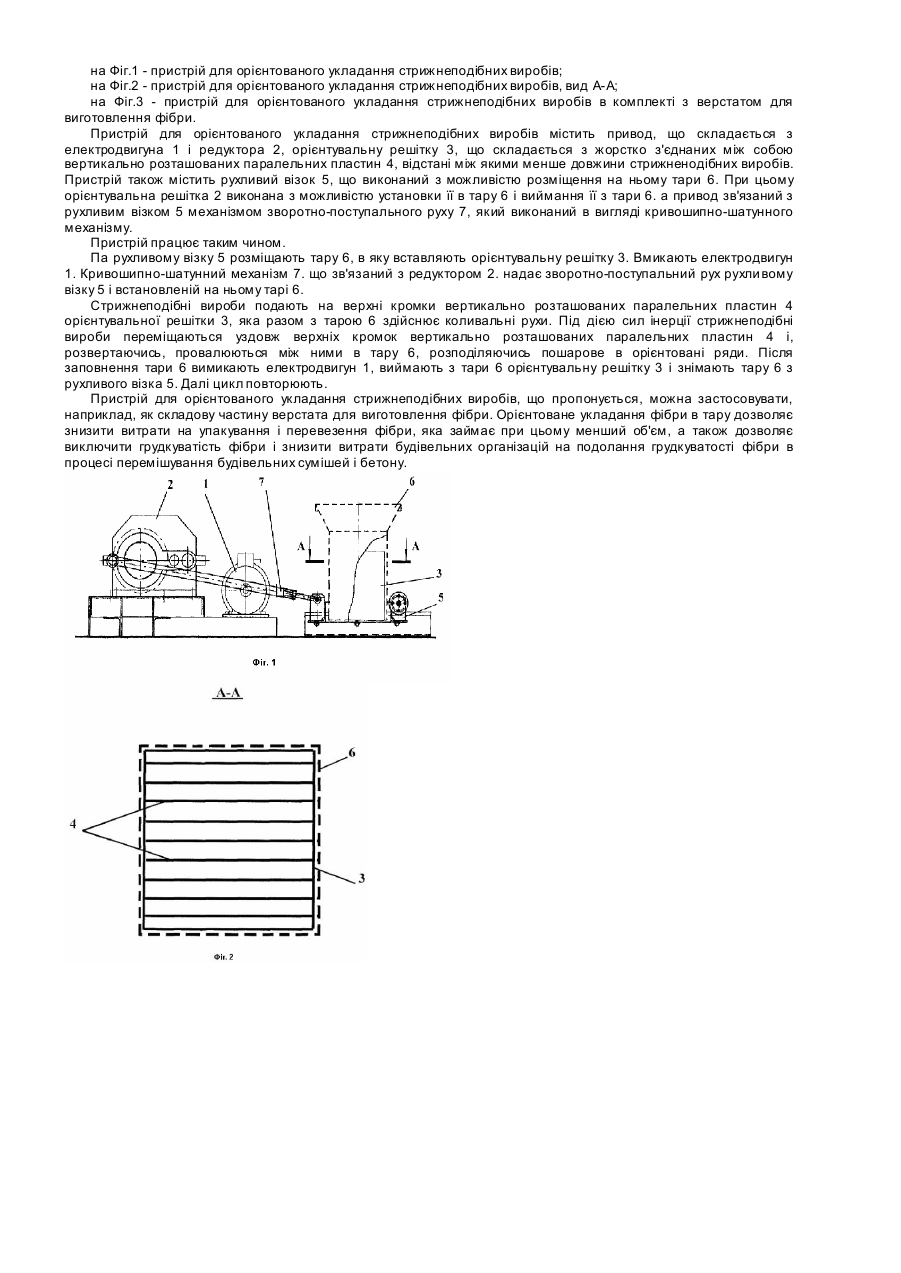

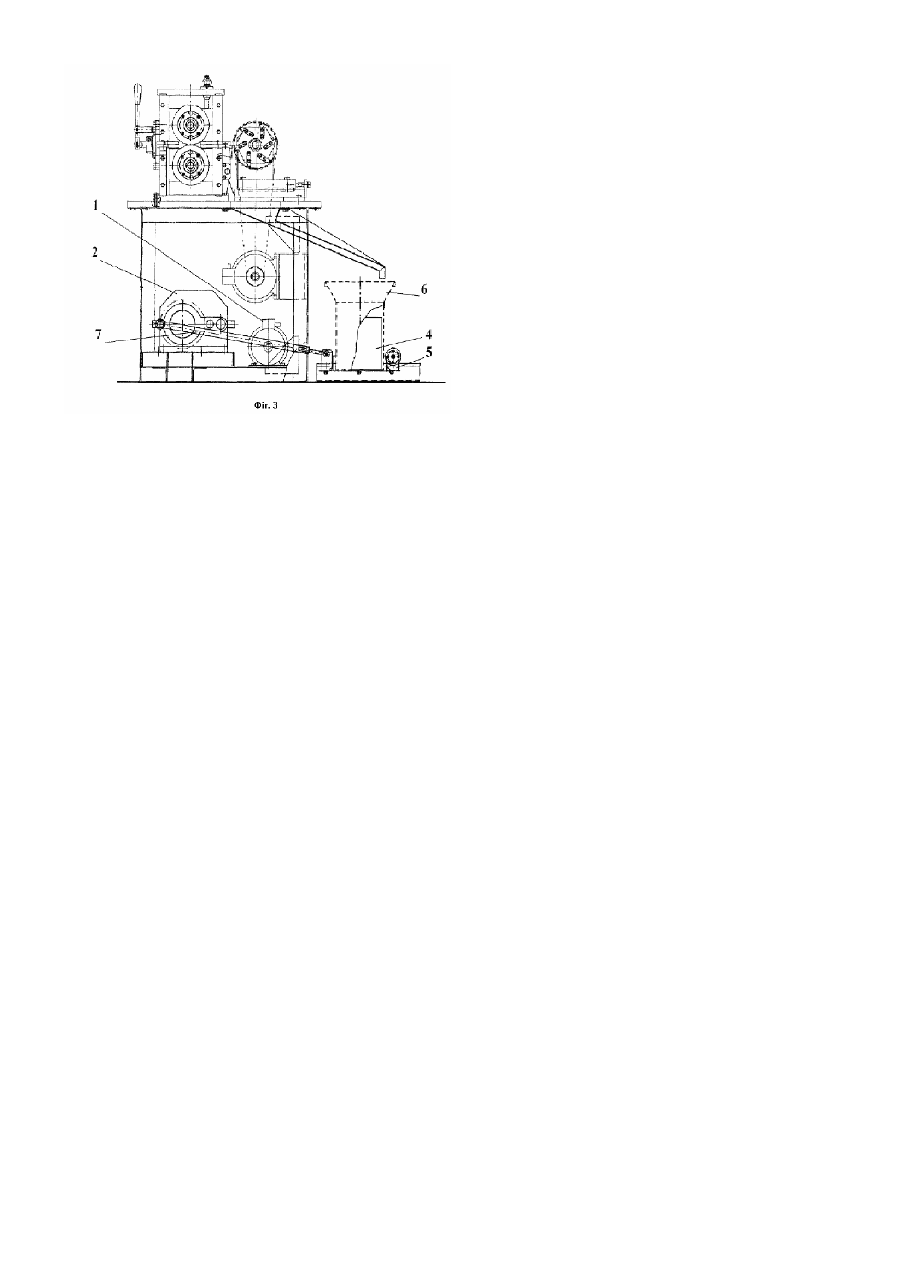

Корисна модель відноситься до пакувальної техніки, а саме до пристроїв для орієнтованого укладання в тару стрижнеподібних виробів, переважно для пакування стальної фібри в металообробній промисловості. Корисна модель може бути також використана в легкій, харчовій, деревообробній і іншій галузях промисловості для пакування сірників, цвяхів, болтів, тютюнови х, макаронних і інших стрижнеподібних виробів. Відомим є пристрій для орієнтованого укладання деревних часток (патент Російської Федерації № 2006364, МКВ5 В 27 N 3/14. пріоритет від 04.02.1991), що вибраний як аналог. Пристрій містить орієнтувальну решітку, що установлена на пружинах і зв'язана за допомогою кривошипношатунного механізму і важеля з валом привода - електродвигуна, а також елементи управління. Пристрій працює таким чином. При вмиканні електродвигуна з його вала через кривошипно-шатунний механізм і важіль коливальний рух передається на орієнтувальну решітку, на яку подають деревні частки. Частки, що падають паралельно коміркам орієнтувальної решітки, проходять через них, а ті частки, що падають діагональне коміркам, розвертаються паралельно їм. За допомогою елементів управління в залежності від розміру деревних часток і їх кількості в одиниці площі потоку орієнтувальна решітка одержує коливання з амплітудою, що пропорційна розмірам великих часток в одиниці площі потоку. Загальними ознаками технічного рішення, що заявляється, і аналога являються: пристрій для орієнтованого укладання стрижнеподібних виробів, що містить привод, орієнтувальну решітку, що виконана з можливістю переміщення за допомогою привода. За допомогою розглянутого пристрою здійснюють орієнтування стрижнеподібних виробів в ряди з утворенням шару, але неможливе орієнтоване укладання стрижнеподібних виробів в об'ємну тару. Відомим є також вибраний в якості прототипу пристрій для орієнтованого укладання деревних часток [авторське свідоцтво СРСР №812159, МКВ3 В29J5/00, пріоритет від 17.03.77], який включає привод, орієнтувальну решітку, що складається з вертикально розташованих паралельних пластин, які виконані з можливістю переміщення за допомогою привода, а також піддон, що розташований під орієнтувальною решіткою і виконаний з можливістю переміщення. Відстані між паралельними пластинами орієнтувальної решітки виконані менше довжини деревних часток. Сусідні рухливі пластини мають зустрічний напрямок переміщення, на їх верхніх кромках виконані прямокутні чи трикутні виступи. Пристрій працює таким чином. Деревні частки надходять на верхні кромки рухливи х пластин. В зв'язку з тим, що сусідні пластини мають зустрічний напрямок переміщення, виступи пластин, що розташовані на верхніх кромках, розвертають деревні частки паралельно пластинам орієнтувальної решітки, між яких вони провалюються на піддон. Після чого шар розкладених рівнобіжними рядами деревних часток разом з піддоном переміщають, і цикл повторюють. Загальними ознаками технічного рішення, що заявляється, і прототипу являються: пристрій для орієнтованого укладання стрижнеподібних виробів, що містить привод, орієнтувальну решітку, яка складається з вертикально розташованих паралельних пластин, відстані між яких менше довжини стрижнеподібних виробів, що виконані з можливістю їх переміщення за допомогою привода. Розглянутий пристрій дозволяє розкладати стрижнеподібні вироби орієнтованими рядами на піддоні, однак неможливе їх орієнтоване укладання в об'ємну тару. В основу корисної моделі поставлена задача удосконалення пристрою для орієнтованого укладання стрижнеподібних виробів, в якому за рахунок конструктивних особливостей виконання забезпечується можливість орієнтованого укладання стрижнеподібних виробів в об'ємну тар у. Поставлена задача вирішується тим, що пристрій для орієнтованого укладання стрижнеподібних виробів, що містить привод, орієнтувальну решітку, яка складається з вертикально розташованих паралельних пластин, відстані між яких менше довжини стрижнеподібних виробів, що виконані з можливістю їх переміщення за допомогою привода, відповідно до корисної моделі, містить рухливий візок, який виконаний з можливістю розміщення на ній тари, орієнтувальна решітка виконана з можливістю установки її в тару і виймання з тари, а привод зв'язаний з рухливим візком механізмом зворотно-поступального руху візка. Перераховані ознаки складають сутність корисної моделі. Доцільно виконувати механізм зворотно-поступального руху візка в вигляді кривошипно-шатунного механізму і жорстко з'єднувати між собою вертикально розташовані паралельні пластини орієнтувальної решітки. Причинно-наслідковий зв'язок істотних ознак корисної моделі, що заявляється, з технічним результатом пояснюється наступним. Завдяки тому, що пристрій для орієнтованого укладання стрижнеподібних виробів містить привод, орієнтувальну решітку, яка складається з вертикально розташованих паралельних пластин, відстані між яких менше довжини стрижнеподібних виробів, що виконані з можливістю їх переміщення за допомогою привода, що пристрій містить рухливий візок, який виконаний з можливістю розміщення на ньому тари, орієнтувальна решітка виконана з можливістю установки її в тару і виймання з тари, а привод зв'язаний з рухливим візком механізмом зворотно-поступального руху візка, забезпечується можливість орієнтованого укладання стрижнеподібних виробів в об'ємну тар у. В пристрої, що пропонується, забезпечується можливість орієнтованого укладання стрижнеподібних виробів в об'ємну тару. Досягається це тим, що пристрій містить рухливий візок, який зв'язаний з приводом механізмом зворотно-поступального руху візка, і виконаний з можливістю розміщення на ній тари, а орієнтувальна решітка виконана з можливістю установки її в тару і виймання з тари. В процесі роботи пристрою стрижнеподібні вироби, які надходять на верхні кромки вертикально розташованих паралельних пластин, рухаються разом із пластинами і, завдяки силам інерції і тому, що відстані між пластинами менше довжини стрижнеподібних виробів, розвертаються на пластинах до положення, що збігає з проміжками між ними. Після чого стрижнеподібні вироби падають в проміжок між пластинами, укладаючись орієнтованими рядами в тару. Жорстке з'єднання вертикально розташованих паралельних пластин орієнтувальної решітки і виконання орієнтувальної решітки з можливістю установки її в тару і виймання з тари забезпечує можливість виймання орієнтувальної решітки з тари, не порушуючи цілісність орієнтованих рядів стрижнеподібних виробів, і щільне укладання стрижнеподібних виробів в тар у. Нижче приводиться опис пристрою для орієнтованого укладання стрижнеподібних виробів з посиланням на креслення, на яких схематично зображені: на Фіг.1 - пристрій для орієнтованого укладання стрижнеподібних виробів; на Фіг.2 - пристрій для орієнтованого укладання стрижнеподібних виробів, вид А-А; на Фіг.3 - пристрій для орієнтованого укладання стрижнеподібних виробів в комплекті з верстатом для виготовлення фібри. Пристрій для орієнтованого укладання стрижнеподібних виробів містить привод, що складається з електродвигуна 1 і редуктора 2, орієнтувальну решітку 3, що складається з жорстко з'єднаних між собою вертикально розташованих паралельних пластин 4, відстані між якими менше довжини стрижненодібних виробів. Пристрій також містить рухливий візок 5, що виконаний з можливістю розміщення на ньому тари 6. При цьому орієнтувальна решітка 2 виконана з можливістю установки її в тару 6 і виймання її з тари 6. а привод зв'язаний з рухливим візком 5 механізмом зворотно-поступального руху 7, який виконаний в вигляді кривошипно-шатунного механізму. Пристрій працює таким чином. Па рухливому візку 5 розміщають тару 6, в яку вставляють орієнтувальну решітку 3. Вмикають електродвигун 1. Кривошипно-шатунний механізм 7. що зв'язаний з редуктором 2. надає зворотно-поступальний рух рухли вому візку 5 і встановленій на ньому тарі 6. Стрижнеподібні вироби подають на верхні кромки вертикально розташованих паралельних пластин 4 орієнтувальної решітки 3, яка разом з тарою 6 здійснює коливальні рухи. Під дією сил інерції стрижнеподібні вироби переміщаються уздовж верхніх кромок вертикально розташованих паралельних пластин 4 і, розвертаючись, провалюються між ними в тару 6, розподіляючись пошарове в орієнтовані ряди. Після заповнення тари 6 вимикають електродвигун 1, виймають з тари 6 орієнтувальну решітку 3 і знімають тару 6 з рухливого візка 5. Далі цикл повторюють. Пристрій для орієнтованого укладання стрижнеподібних виробів, що пропонується, можна застосовувати, наприклад, як складову частину верстата для виготовлення фібри. Орієнтоване укладання фібри в тару дозволяє знизити витрати на упакування і перевезення фібри, яка займає при цьому менший об'єм, а також дозволяє виключити грудкуватість фібри і знизити витрати будівельних організацій на подолання грудкуватості фібри в процесі перемішування будівельних сумішей і бетону.
