Пристрій для формування умовно-рефлекторного стереотипу при корекції різних видів порушення постави у дітей та підлітків

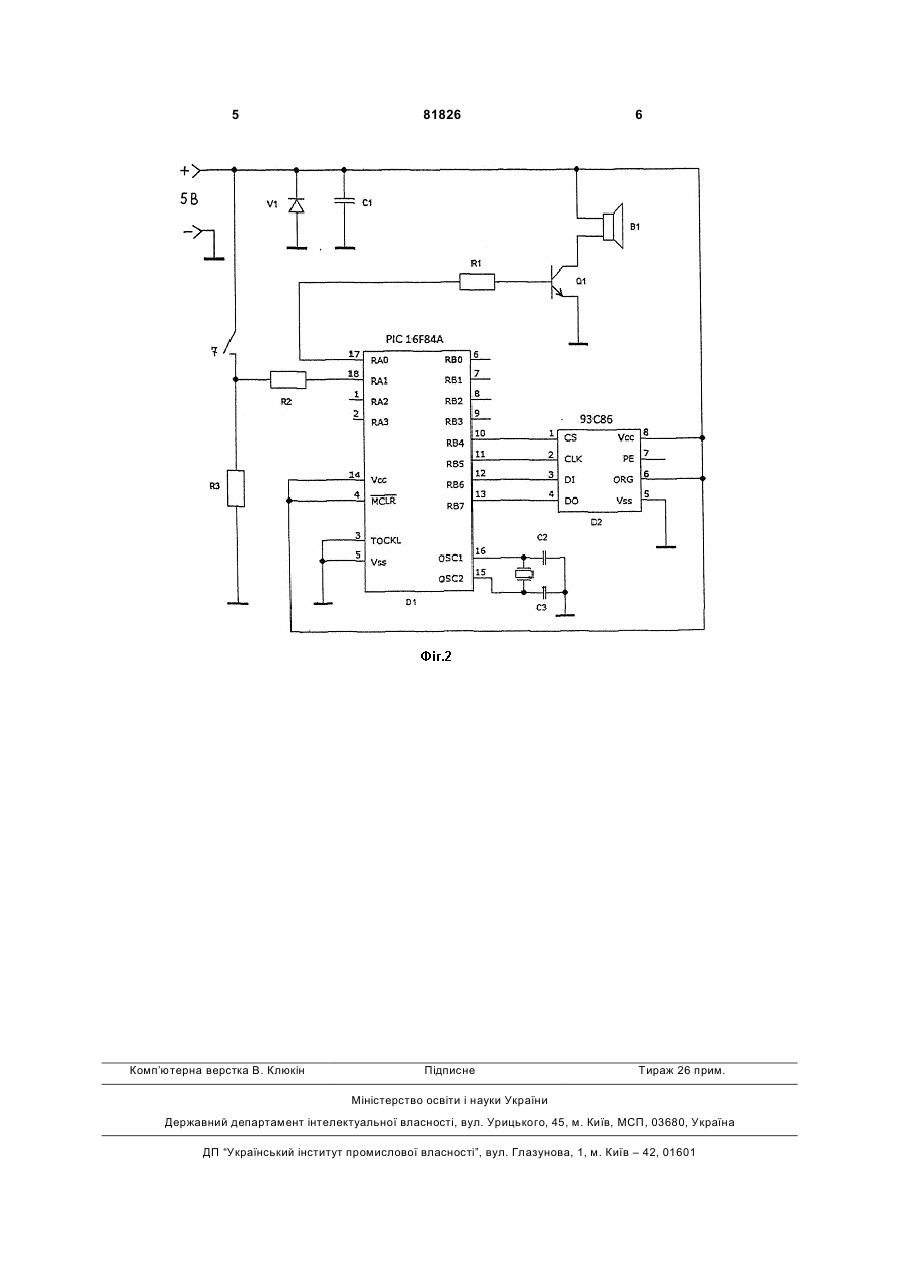

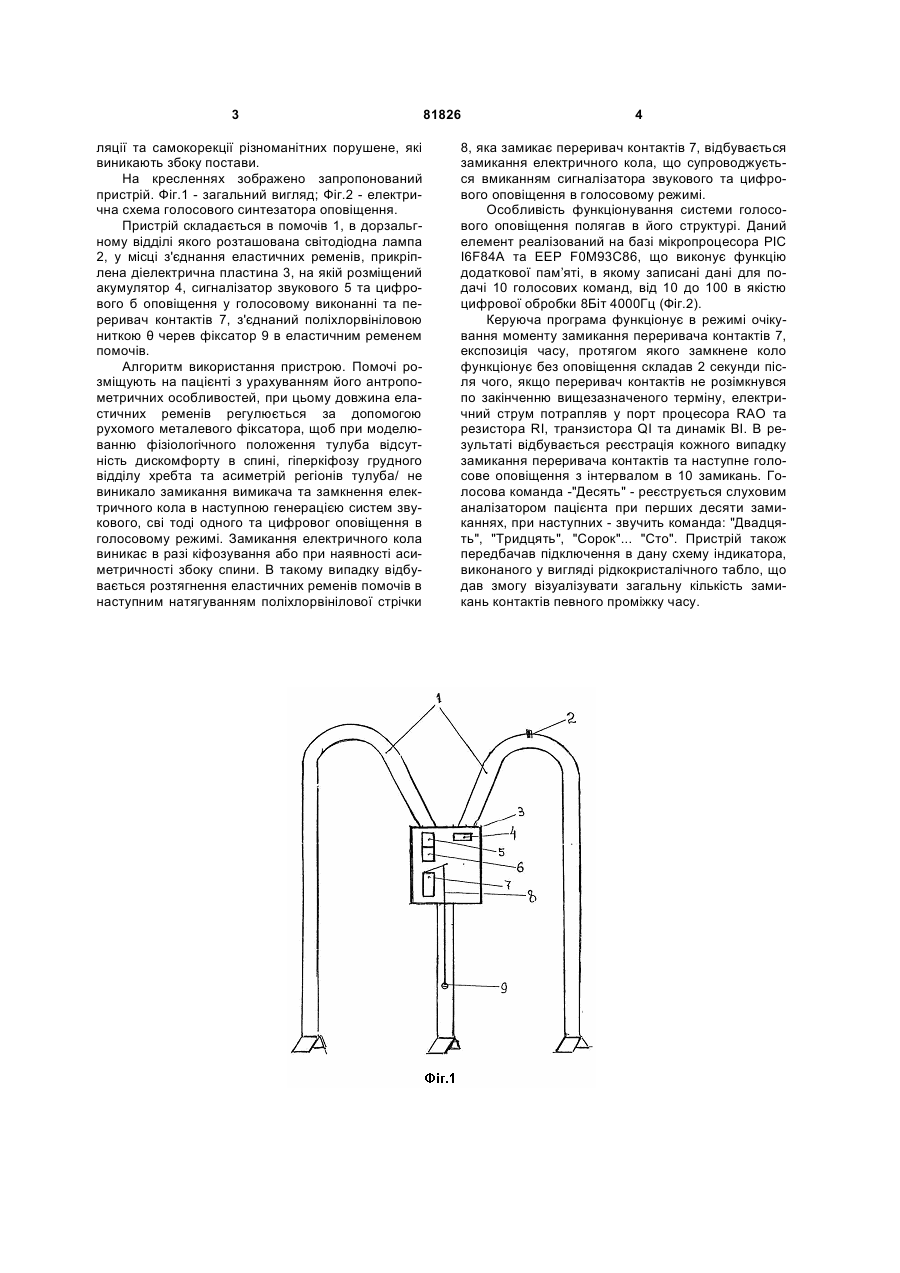

Пристрій для формування умовнорефлекторного стереотипу при корекції різних видів порушення постави у дітей та підлітків, що має систему закріплення елементів пристрою на пацієнті, сигналізатор, переривач контактів, акумулятор, генератор сигналів, який відрізняється тим, що містить звуковий сигналізатор у вигляді синтезатора цифрового оповіщення в голосовому режимі. Винахід відноситься до медичної техніки, а саме до пристроїв для лікування та профілактики захворювань неправильної постави. Відомий пристрій для контролю правильної постави [а.с. №326956, 1972г.] містить генератор сигналів порушення завданного положення, переривач контактів, сигналізатор, систему закріплення елементів пристрою на пацієнті, акумуляторну батарею. Сигналізатор виконаний у вигляді накладних електродів, підключених до генератора сигналів черев трансформаторний вхід, що утримуються в поєднувальному режимі пружиною. Проте відомий пристрій має недоліки. 1. При порушенні постави переривач контактів замикає електричне коло, електричний струм від акумуляторної батареї, пройшовши черев трансформатор та генератор сигналів, передається на шкіру черев накладні електроди, викликаючи подразнення шкіри, змушуючи пацієнта ліквідувати гіперкіфоз та сутулість. Але при тривалому подразненні шкіри струмом виникають запальні зміни в поверхневих варах епідермісу за типом контактного дерматиту. 2. Часте подразнення шкіри електричним струмом навіть при його мінімально допустимих характеристиках призводить до вегетоневрозу. 3. Попереджувальний сигнал при зміні постави не вказує на кількість випадків вирівнювання спини, що не дає змогу контролювати ефективність призначеного лікування в динаміці. В даному випадку критерієм ефективності слугує зменшення кількості випадків вирівнювання пацієнта у відповідь на електричне подразнення при динамічному контролі на початку» в середині та в кінці лікування, що важливо для прогнозування ефективності запропонованого лікування. В основу винаходу "Пристрій для формування умовно-рефлекторного стереотипу при корекції рівних видів порушення постави у дітей та підлітків" поставлене завдання запобігти травматизації організму і підвищити ефективність лікування неправильної постави. Поставлене завдання досягається тим, що пристрій мав систему закріплення елементів на пацієнті, переривач контактів, акумулятор, генератор сигналів, в якому згідно в винаходом розміщений звуковий сигналізатор, виконаний у вигляді синтезатора цифрового оповіщення в голосовому режимі. Генерація голосового сигналу починаючи в десятого випадку замикання переривача контактів здійснюється в інтервалом черев 10 замикань для динамічного лікарського контроле, саморегу (19) UA (11) 81826 (13) C2 (21) a200601595 (22) 16.02.2006 (24) 11.02.2008 (72) ГЕРАСИМЕНКО ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, ГРИГОР'ЄВ АНДРІЙ СЕРГІЙОВИЧ, UA (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. М.І.ПИРОГОВА, UA (56) SU 326956, 16.03.1972 UA 36798, 16.04.2001 UA 44399, 15.02.2002 UA 55762, 15.04.2003 UA 64461, 16.02.2004 US 5749838, 12.05.1998 US 2005/0070830, 21.03.2005 WO 91/06082, 02.05.1991 3 ляції та самокорекції різноманітних порушене, які виникають збоку постави. На кресленнях зображено запропонований пристрій. Фіг.1 - загальний вигляд; Фіг.2 - електрична схема голосового синтезатора оповіщення. Пристрій складається в помочів 1, в дорзальгному відділі якого розташована світодіодна лампа 2, у місці з'єднання еластичних ременів, прикріплена діелектрична пластина 3, на якій розміщений акумулятор 4, сигналізатор звукового 5 та цифрового б оповіщення у голосовому виконанні та переривач контактів 7, з'єднаний поліхлорвініловою ниткою θ черев фіксатор 9 в еластичним ременем помочів. Алгоритм використання пристрою. Помочі розміщують на пацієнті з урахуванням його антропометричних особливостей, при цьому довжина еластичних ременів регулюється за допомогою рухомого металевого фіксатора, щоб при моделюванню фізіологічного положення тулуба відсутність дискомфорту в спині, гіперкіфозу грудного відділу хребта та асиметрій регіонів тулуба/ не виникало замикання вимикача та замкнення електричного кола в наступною генерацією систем звукового, сві тоді одного та цифровог оповіщення в голосовому режимі. Замикання електричного кола виникає в разі кіфозування або при наявності асиметричності збоку спини. В такому випадку відбувається розтягнення еластичних ременів помочів в наступним натягуванням поліхлорвінілової стрічки 81826 4 8, яка замикає переривач контактів 7, відбувається замикання електричного кола, що супроводжується вмиканням сигналізатора звукового та цифрового оповіщення в голосовому режимі. Особливість функціонування системи голосового оповіщення полягав в його структурі. Даний елемент реалізований на базі мікропроцесора РІС I6F84A та ЕEP F0M93C86, що виконує функцію додаткової пам’яті, в якому записані дані для подачі 10 голосових команд, від 10 до 100 в якістю цифрової обробки 8Біт 4000Гц (Фіг.2). Керуюча програма функціонує в режимі очікування моменту замикання переривача контактів 7, експозиція часу, протягом якого замкнене коло функціонує без оповіщення складав 2 секунди після чого, якщо переривач контактів не розімкнувся по закінченню вищезазначеного терміну, електричний струм потрапляв у порт процесора RАО та резистора RI, транзистора QI та динамік ВІ. В результаті відбувається реєстрація кожного випадку замикання переривача контактів та наступне голосове оповіщення з інтервалом в 10 замикань. Голосова команда -"Десять" - реєструється слуховим аналізатором пацієнта при перших десяти замиканнях, при наступних - звучить команда: "Двадцять", "Тридцять", "Сорок"... "Сто". Пристрій також передбачав підключення в дану схему індикатора, виконаного у вигляді рідкокристалічного табло, що дав змогу візуалізувати загальну кількість замикань контактів певного проміжку часу. 5 Комп’ютерна верстка В. Клюкін 81826 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
