Гідрозахват зі складеними пружно з’єднаними щелепами

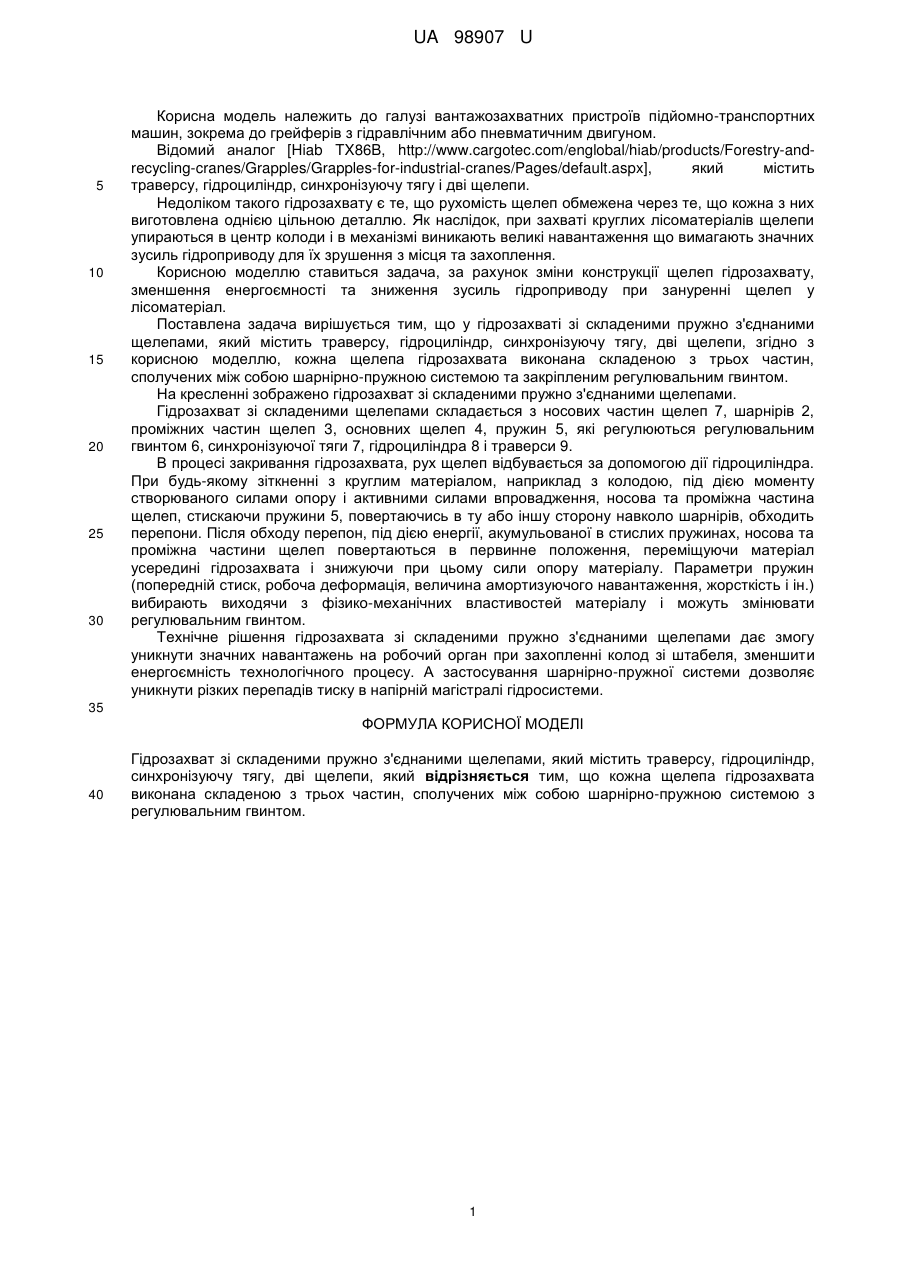

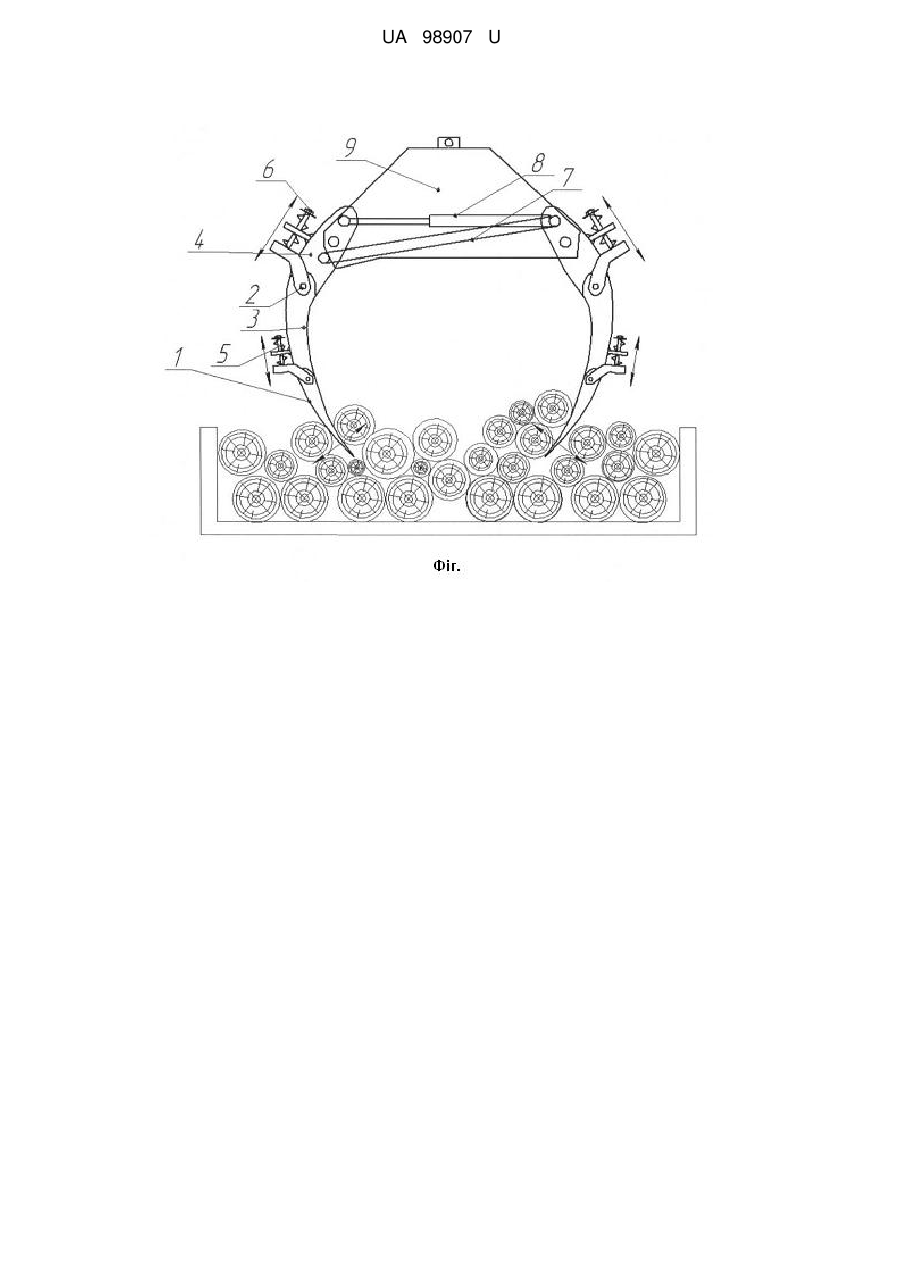

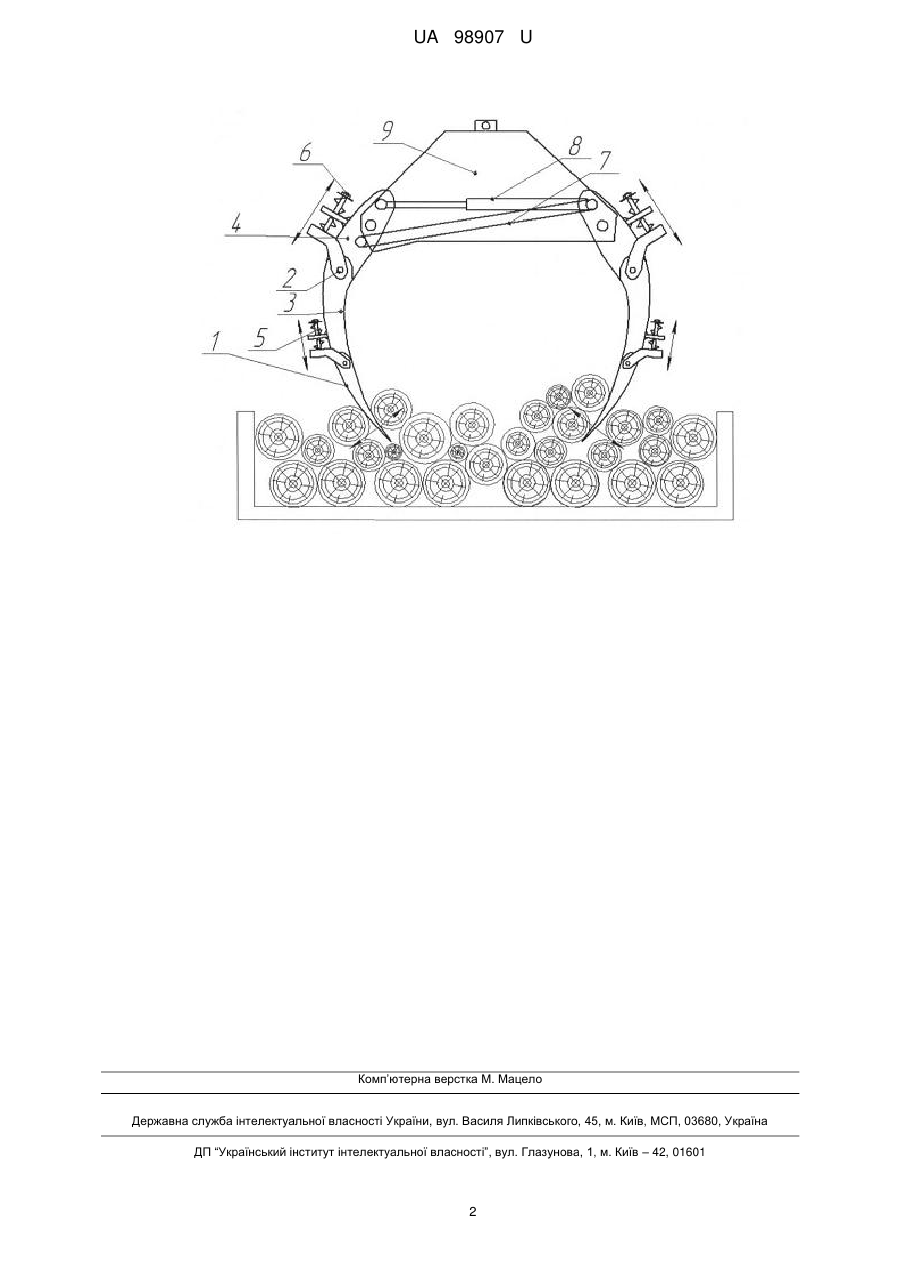

Реферат: Гідрозахват зі складеними пружно з'єднаними щелепами містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи. Кожна щелепа гідрозахвата виконана складеною з трьох частин, сполучених між собою шарнірно-пружною системою з регулювальним гвинтом. UA 98907 U (54) ГІДРОЗАХВАТ ЗІ СКЛАДЕНИМИ ПРУЖНО З'ЄДНАНИМИ ЩЕЛЕПАМИ UA 98907 U UA 98907 U 5 10 15 20 25 30 Корисна модель належить до галузі вантажозахватних пристроїв підйомно-транспортних машин, зокрема до грейферів з гідравлічним або пневматичним двигуном. Відомий аналог [Hiab TX86B, http://www.cargotec.com/englobal/hiab/products/Forestry-andrecycling-cranes/Grapples/Grapples-for-industrial-cranes/Pages/default.aspx], який містить траверсу, гідроциліндр, синхронізуючу тягу і дві щелепи. Недоліком такого гідрозахвату є те, що рухомість щелеп обмежена через те, що кожна з них виготовлена однією цільною деталлю. Як наслідок, при захваті круглих лісоматеріалів щелепи упираються в центр колоди і в механізмі виникають великі навантаження що вимагають значних зусиль гідроприводу для їх зрушення з місця та захоплення. Корисною моделлю ставиться задача, за рахунок зміни конструкції щелеп гідрозахвату, зменшення енергоємності та зниження зусиль гідроприводу при зануренні щелеп у лісоматеріал. Поставлена задача вирішується тим, що у гідрозахваті зі складеними пружно з'єднаними щелепами, який містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи, згідно з корисною моделлю, кожна щелепа гідрозахвата виконана складеною з трьох частин, сполучених між собою шарнірно-пружною системою та закріпленим регулювальним гвинтом. На кресленні зображено гідрозахват зі складеними пружно з'єднаними щелепами. Гідрозахват зі складеними щелепами складається з носових частин щелеп 7, шарнірів 2, проміжних частин щелеп 3, основних щелеп 4, пружин 5, які регулюються регулювальним гвинтом 6, синхронізуючої тяги 7, гідроциліндра 8 і траверси 9. В процесі закривання гідрозахвата, рух щелеп відбувається за допомогою дії гідроциліндра. При будь-якому зіткненні з круглим матеріалом, наприклад з колодою, під дією моменту створюваного силами опору і активними силами впровадження, носова та проміжна частина щелеп, стискаючи пружини 5, повертаючись в ту або іншу сторону навколо шарнірів, обходить перепони. Після обходу перепон, під дією енергії, акумульованої в стислих пружинах, носова та проміжна частини щелеп повертаються в первинне положення, переміщуючи матеріал усередині гідрозахвата і знижуючи при цьому сили опору матеріалу. Параметри пружин (попередній стиск, робоча деформація, величина амортизуючого навантаження, жорсткість і ін.) вибирають виходячи з фізико-механічних властивостей матеріалу і можуть змінювати регулювальним гвинтом. Технічне рішення гідрозахвата зі складеними пружно з'єднаними щелепами дає змогу уникнути значних навантажень на робочий орган при захопленні колод зі штабеля, зменшити енергоємність технологічного процесу. А застосування шарнірно-пружної системи дозволяє уникнути різких перепадів тиску в напірній магістралі гідросистеми. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гідрозахват зі складеними пружно з'єднаними щелепами, який містить траверсу, гідроциліндр, синхронізуючу тягу, дві щелепи, який відрізняється тим, що кожна щелепа гідрозахвата виконана складеною з трьох частин, сполучених між собою шарнірно-пружною системою з регулювальним гвинтом. 1 UA 98907 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
