Спосіб блокування подачі води споживачу-боржнику та пристрій для його здійснення

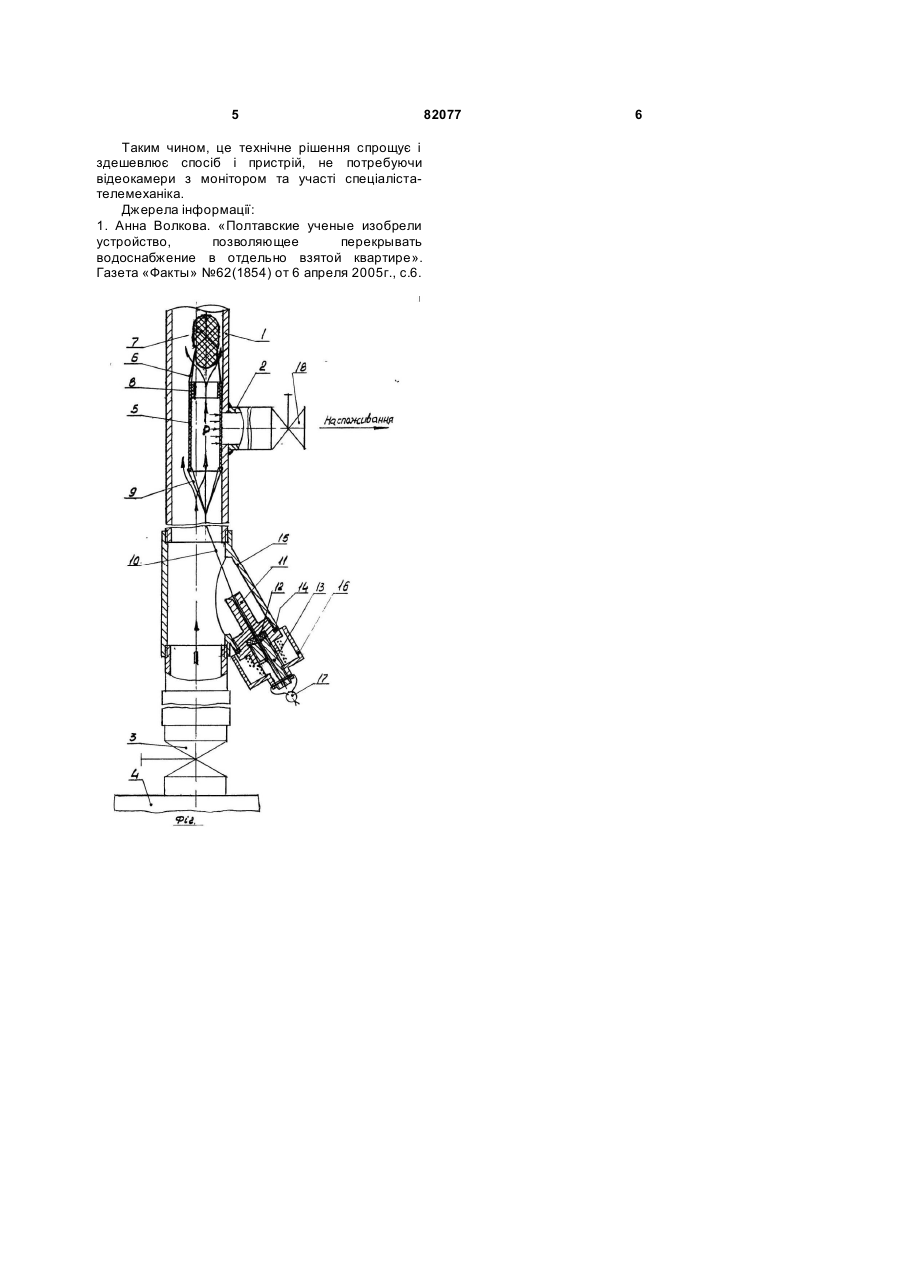

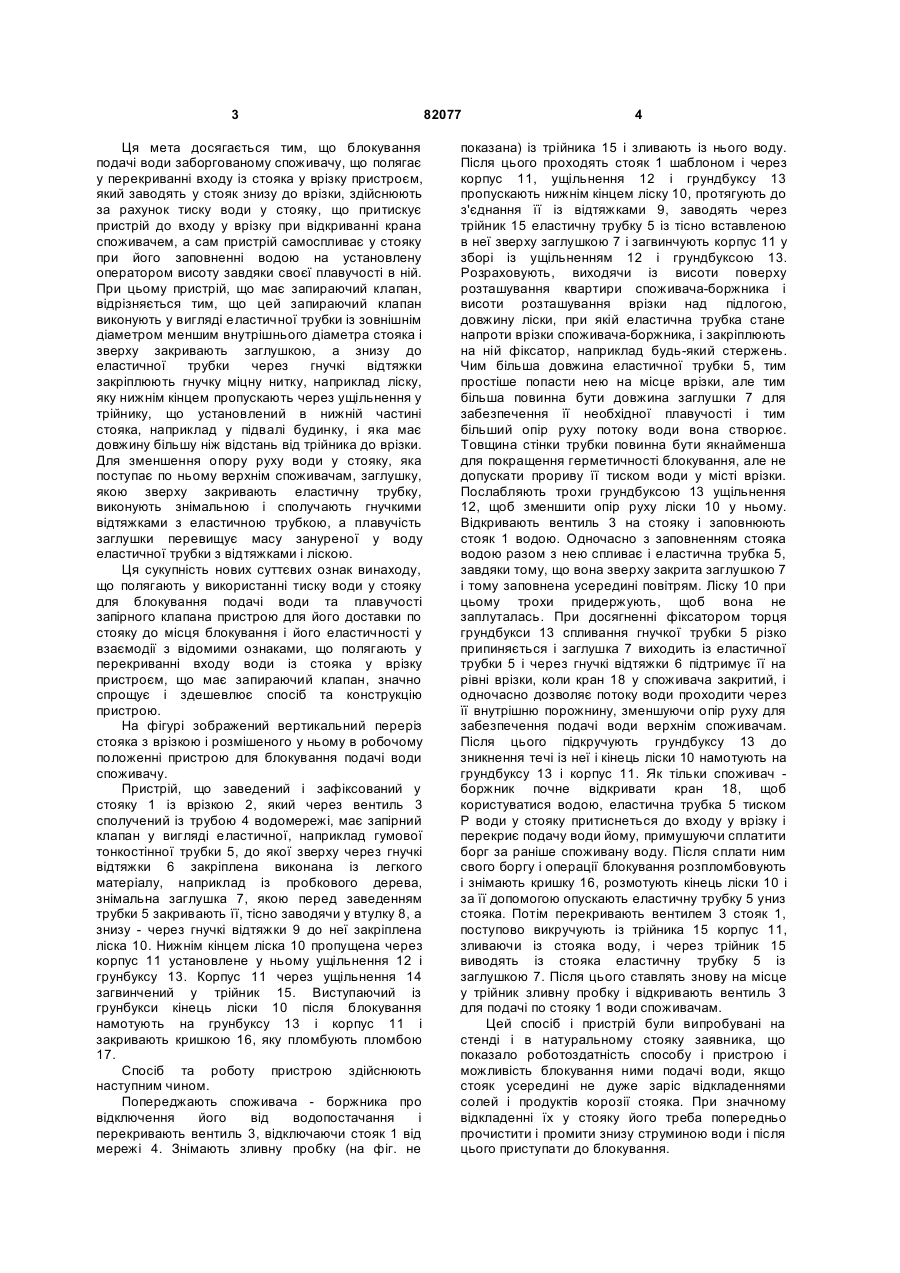

1. Пристрій для блокування подачі води споживачу-боржнику, що має запірний клапан, який відрізняється тим, що цей запірний клапан виконують у вигляді еластичної гумової трубки із зовнішнім діаметром, меншим від внутрішнього діаметра стояка, зверху закритої знімною заглушкою, яка сполучена гнучкими відтяжками з C2 2 (19) 1 3 Ця мета досягається тим, що блокування подачі води заборгованому споживачу, що полягає у перекриванні входу із стояка у врізку пристроєм, який заводять у стояк знизу до врізки, здійснюють за рахунок тиску води у стояку, що притискує пристрій до входу у врізку при відкриванні крана споживачем, а сам пристрій самоспливає у стояку при його заповненні водою на установлену оператором висоту завдяки своєї плавучості в ній. При цьому пристрій, що має запираючий клапан, відрізняється тим, що цей запираючий клапан виконують у вигляді еластичної трубки із зовнішнім діаметром меншим внутрішнього діаметра стояка і зверху закривають заглушкою, а знизу до еластичної трубки через гнучкі відтяжки закріплюють гнучку міцну нитку, наприклад ліску, яку нижнім кінцем пропускають через ущільнення у трійнику, що установлений в нижній частині стояка, наприклад у підвалі будинку, і яка має довжину більшу ніж відстань від трійника до врізки. Для зменшення опору руху води у стояку, яка поступає по ньому верхнім споживачам, заглушку, якою зверху закривають еластичну трубку, виконують знімальною і сполучають гнучкими відтяжками з еластичною трубкою, а плавучість заглушки перевищує масу зануреної у воду еластичної трубки з відтяжками і ліскою. Ця сукупність нових суттєвих ознак винаходу, що полягають у використанні тиску води у стояку для блокування подачі води та плавучості запірного клапана пристрою для його доставки по стояку до місця блокування і його еластичності у взаємодії з відомими ознаками, що полягають у перекриванні входу води із стояка у врізку пристроєм, що має запираючий клапан, значно спрощує і здешевлює спосіб та конструкцію пристрою. На фігурі зображений вертикальний переріз стояка з врізкою і розмішеного у ньому в робочому положенні пристрою для блокування подачі води споживачу. Пристрій, що заведений і зафіксований у стояку 1 із врізкою 2, який через вентиль 3 сполучений із трубою 4 водомережі, має запірний клапан у вигляді еластичної, наприклад гумової тонкостінної трубки 5, до якої зверху через гнучкі відтяжки 6 закріплена виконана із легкого матеріалу, наприклад із пробкового дерева, знімальна заглушка 7, якою перед заведенням трубки 5 закривають її, тісно заводячи у втулку 8, а знизу - через гнучкі відтяжки 9 до неї закріплена ліска 10. Нижнім кінцем ліска 10 пропущена через корпус 11 установлене у ньому ущільнення 12 і грунбуксу 13. Корпус 11 через ущільнення 14 загвинчений у трійник 15. Виступаючий із грунбукси кінець ліски 10 після блокування намотують на грунбуксу 13 і корпус 11 і закривають кришкою 16, яку пломбують пломбою 17. Спосіб та роботу пристрою здійснюють наступним чином. Попереджають споживача - боржника про відключення його від водопостачання і перекривають вентиль 3, відключаючи стояк 1 від мережі 4. Знімають зливну пробку (на фіг. не 82077 4 показана) із трійника 15 і зливають із нього воду. Після цього проходять стояк 1 шаблоном і через корпус 11, ущільнення 12 і грундбуксу 13 пропускають нижнім кінцем ліску 10, протягують до з'єднання її із відтяжками 9, заводять через трійник 15 еластичну трубку 5 із тісно вставленою в неї зверху заглушкою 7 і загвинчують корпус 11 у зборі із ущільненням 12 і грундбуксою 13. Розраховують, виходячи із висоти поверху розташування квартири споживача-боржника і висоти розташування врізки над підлогою, довжину ліски, при якій еластична трубка стане напроти врізки споживача-боржника, і закріплюють на ній фіксатор, наприклад будь-який стержень. Чим більша довжина еластичної трубки 5, тим простіше попасти нею на місце врізки, але тим більша повинна бути довжина заглушки 7 для забезпечення її необхідної плавучості і тим більший опір руху потоку води вона створює. Товщина стінки трубки повинна бути якнайменша для покращення герметичності блокування, але не допускати прориву її тиском води у місті врізки. Послабляють трохи грундбуксою 13 ущільнення 12, щоб зменшити опір руху ліски 10 у ньому. Відкривають вентиль 3 на стояку і заповнюють стояк 1 водою. Одночасно з заповненням стояка водою разом з нею спливає і еластична трубка 5, завдяки тому, що вона зверху закрита заглушкою 7 і тому заповнена усередині повітрям. Ліску 10 при цьому трохи придержують, щоб вона не заплуталась. При досягненні фіксатором торця грундбукси 13 спливання гнучкої трубки 5 різко припиняється і заглушка 7 виходить із еластичної трубки 5 і через гнучкі відтяжки 6 підтримує її на рівні врізки, коли кран 18 у споживача закритий, і одночасно дозволяє потоку води проходити через її внутрішню порожнину, зменшуючи опір руху для забезпечення подачі води верхнім споживачам. Після цього підкручують грундбуксу 13 до зникнення течі із неї і кінець ліски 10 намотують на грундбуксу 13 і корпус 11. Як тільки споживач боржник почне відкривати кран 18, щоб користуватися водою, еластична трубка 5 тиском P води у стояку притиснеться до входу у врізку і перекриє подачу води йому, примушуючи сплатити борг за раніше споживану воду. Після сплати ним свого боргу і операції блокування розпломбовують і знімають кришку 16, розмотують кінець ліски 10 і за її допомогою опускають еластичну трубку 5 униз стояка. Потім перекривають вентилем 3 стояк 1, поступово викручують із трійника 15 корпус 11, зливаючи із стояка воду, і через трійник 15 виводять із стояка еластичну трубку 5 із заглушкою 7. Після цього ставлять знову на місце у трійник зливну пробку і відкривають вентиль 3 для подачі по стояку 1 води споживачам. Цей спосіб і пристрій були випробувані на стенді і в натуральному стояку заявника, що показало роботоздатність способу і пристрою і можливість блокування ними подачі води, якщо стояк усередині не дуже заріс відкладеннями солей і продуктів корозії стояка. При значному відкладенні їх у стояку його треба попередньо прочистити і промити знизу струминою води і після цього приступати до блокування. 5 Таким чином, це технічне рішення спрощує і здешевлює спосіб і пристрій, не потребуючи відеокамери з монітором та участі спеціалістателемеханіка. Джерела інформації: 1. Анна Волкова. «Полтавские ученые изобрели устройство, позволяющее перекрывать водоснабжение в отдельно взятой квартире». Газета «Факты» №62(1854) от 6 апреля 2005г., с.6. 82077 6
