Пристрій для транспортування та очистки коренебульбоплодів

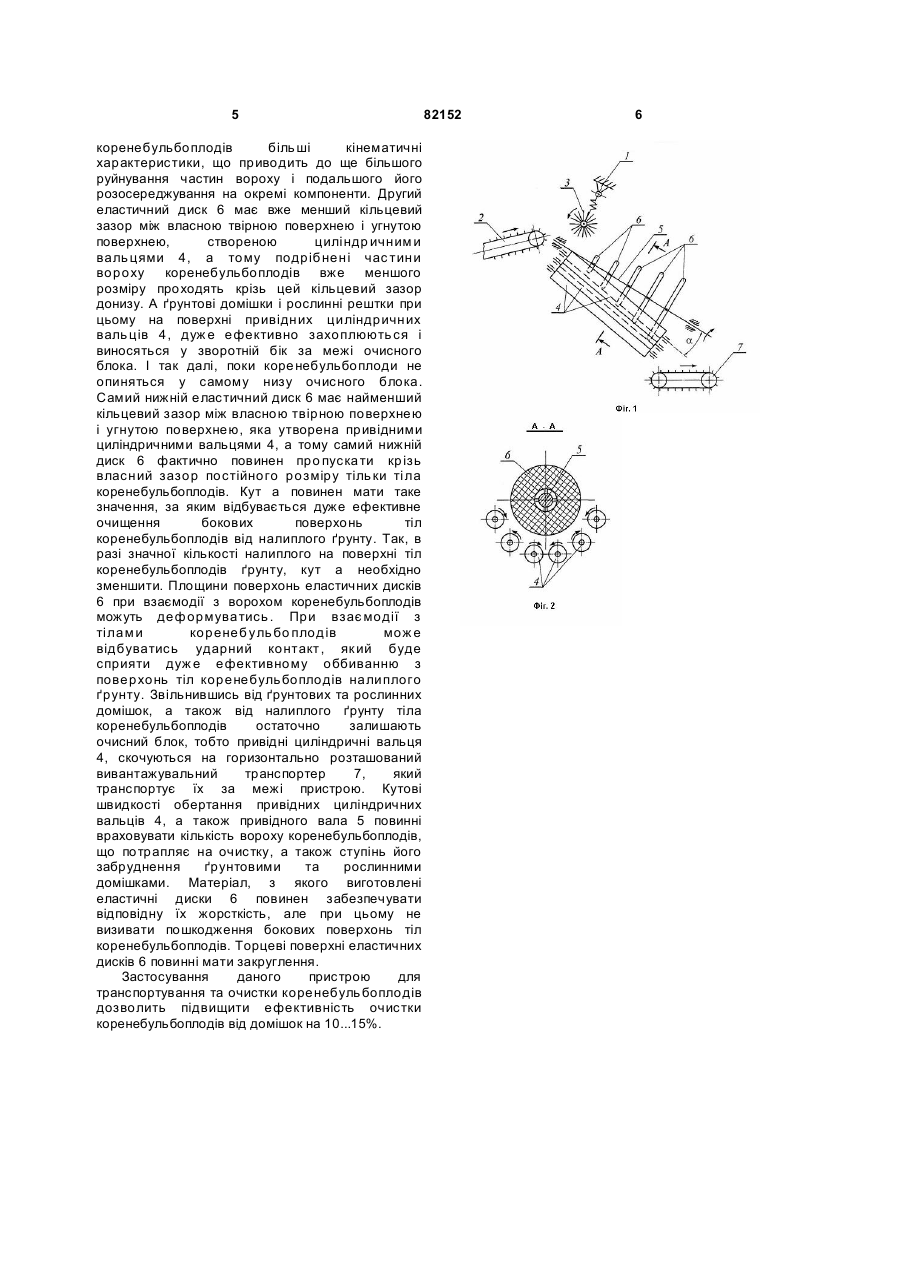

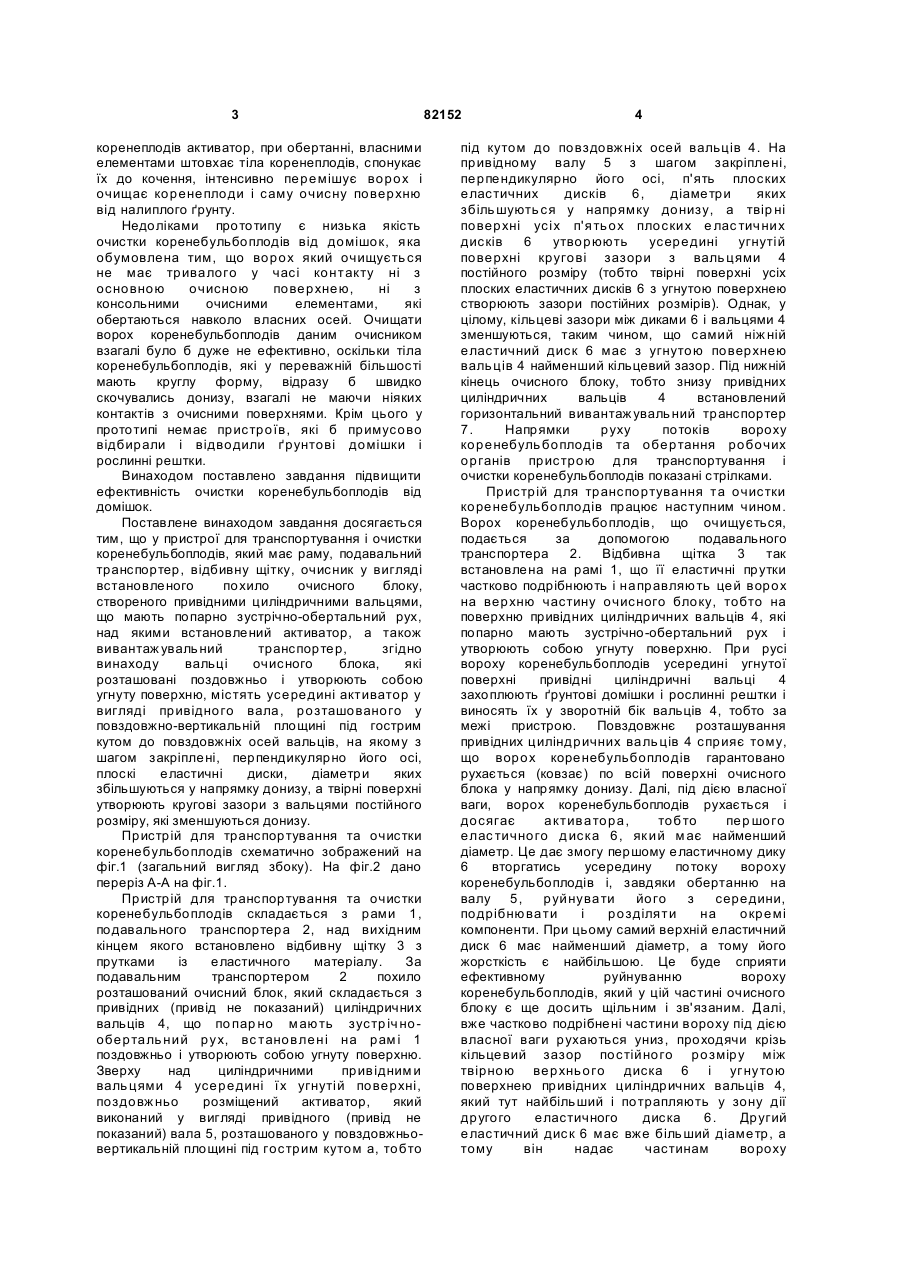

Пристрій для транспортування і очистки коренебульбоплодів, який складається з послідовно встановлених рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, який відрізняється тим, що очисник виконаний у вигляді встановленого похило очисного блока, вальці якого розташовані поздовжньо і утворюють собою угнуту поверхню, містять усередині активатор у вигляді привідного вала, розташованого у повздовжньо-вертикальній площині під гострим кутом до повздовжніх осей вальців, на якому з кроком закріплені, перпендикулярно його осі, плоскі еластичні диски, діаметри яких збільшуються у напрямку донизу, твірні поверхні утворюють кругові зазори з вальцями постійного розміру, які зменшуються донизу. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує баг ато пр истроїв д ля тр анс пор тування і очище ння коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с]. Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за пр инципо м д ії оч ищув аль них з ус иль . Нас ам пере д це с тос ує ть ся використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях у різних напрямках. Найбільш близьким до пристрою для транспортування і очистки коренебуль боплодів є пристрій суть якого знаходиться у [а. с. СРСР №1759289, А 01 D 33/08, опубліковано 07.08.1992 р., бюлетень №33 -прототип], що включає раму, очисний блок у вигляді пар вальців, які мають зустрічний обертальний рух, над яким зверху встановлений активатор, у вигляді вала з закріпленими на кінці елементами, які обертаються разом з валом, а також вивантажувальний транспортер. Працює прототип таким чином, що ворох коренеплодів подається зверху на очисну поверхню блоку і починає рухатись по ній донизу. Однак вважаючи те, що тіла коренеплодів мають конічну форму, їх рух донизу ускладнюється, оскільки конічні тіла не здатні до кочення. Для забезпечення гарантованого руху тіл (19) UA (11) 82152 (13) C2 (21) a200610718 (22) 10.10.2006 (24) 11.03.2008 (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 43908 C2, 7 A01D 27/04 A, 15.01.2002 UA 76593 C2, 8 A01D 91/00, A01D 17/00, 15.08.2006 SU 1759289 A1, 5 A01D 33/08, 07.09.1992 SU 1692342 A1, 5 A01D 33/08, 23.11.1991 SU 1644776 A1, 5 A01D 33/08, 30.04.1991 SU 1692340 A1, 5 A01D 27/04, 23.11.1991 RU 2144288 C1, 7 A01D 27/04, 20.01.2000 RU 2192114 C2, 7 A01D 33/08, 10.11.2002 GB 2017536 A, 2 B07B 1/16, 10.10.1979 WO 8301723, 3 A01D 17/06, 33/08, 26.05.1983 3 коренеплодів активатор, при обертанні, власними елементами штовхає тіла коренеплодів, спонукає їх до кочення, інтенсивно перемішує ворох і очищає коренеплоди і саму очисну поверхню від налиплого ґрунту. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох який очищуєть ся не має тривалого у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього у прототипі немає пристроїв, які б примусово відбирали і відводили ґрунтові домішки і рослинні рештки. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантаж уваль ний транспортер, згідно винаходу вальці очисного блока, які розташовані поздовжньо і утворюють собою угнуту поверхню, містять усередині активатор у вигляді привідного вала, розташованого у повздовжно-вертикальній площині під гострим кутом до повздовжніх осей вальців, на якому з шагом закріплені, перпендикулярно його осі, плоскі еластичні диски, діаметри яких збільшуються у напрямку донизу, а твірні поверхні утворюють кругові зазори з вальцями постійного розміру, які зменшуються донизу. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на фіг.1 (загальний вигляд збоку). На фіг.2 дано переріз А-А на фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних (привід не показаний) циліндричних вальців 4, що по пар но м ають зустр іч нооберталь ний рух, вс тановлені на рам і 1 поздовжньо і утворюють собою угнуту поверхню. Зверху над циліндричними привідним и валь цями 4 усередині їх угнутій поверхні, поздовж ньо розміщений активатор, який виконаний у вигляді привідного (привід не показаний) вала 5, розташованого у повздовжньовертикальній площині під гострим кутом а, тобто 82152 4 під кутом до повздовжніх осей вальців 4. На привідному валу 5 з шагом закріплені, перпендикулярно його осі, п'ять плоских еластичних дисків 6, діаметри яких збіль шують ся у напрямку донизу, а твір ні поверхні усіх п'ятьох плоских е лас тич них дисків 6 утворюють усередині угнутій поверхні кругові зазори з валь цями 4 постійного розміру (тобто твірні поверхні усіх плоских еластичних дисків 6 з угнутою поверхнею створюють зазори постійних розмірів). Однак, у цілому, кільцеві зазори між диками 6 і вальцями 4 зменшуються, таким чином, що самий ніж ній еластичний диск 6 має з угнутою поверхнею валь ців 4 найменший кільцевий зазор. Під нижній кінець очисного блоку, тобто знизу привідних циліндричних вальців 4 встановлений горизонтальний вивантаж уваль ний транспортер 7. Напрямки руху потоків вороху коренебуль боплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють і направляють цей ворох на верхню частину очисного блоку, тобто на поверхню привідних циліндричних вальців 4, які попарно мають зустрічно-обертальний рух і утворюють собою угнуту поверхню. При русі вороху коренебульбоплодів усередині угнутої поверхні привідні циліндричні вальці 4 захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4, тобто за межі пристрою. Повздовжнє розташування привідних циліндричних валь ців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) по всій поверхні очисного блока у напрямку донизу. Далі, під дією власної ваги, ворох коренебульбоплодів рухається і досягає активатора, тоб то пер шого елас тичного диска 6, як ий м ає найменший діаметр. Це дає змогу першому еластичному дику 6 вторгатись усередину потоку вороху коренебульбоплодів і, завдяки обертанню на валу 5, руйнувати його з середини, подрібнювати і розділяти на окремі компоненти. При цьому самий верхній еластичний диск 6 має найменший діаметр, а тому його жорсткість є найбільшою. Це буде сприяти ефективному руйнуванню вороху коренебульбоплодів, який у цій частині очисного блоку є ще досить щільним і зв'язаним. Далі, вже частково подрібнені частини вороху під дією власної ваги рухаються униз, проходячи крізь кільцевий зазор постійного розміру між твірною верхнь ого диска 6 і уг нутою поверхнею привідних циліндричних вальців 4, який тут найбіль ший і потрапляють у зону дії другого еластичного диска 6. Другий еластичний диск 6 має вже біль ший діаметр, а тому він надає частинам вороху 5 коренебульбоплодів біль ші кінематичні характеристики, що приводить до ще більшого руйнування частин вороху і подальшого його розосереджування на окремі компоненти. Другий еластичний диск 6 має вже менший кільцевий зазор між власною твірною поверхнею і угнутою поверхнею, створеною циліндр ичним и валь цями 4, а тому подріб нені час тини вороху коренебульбоплодів вже меншого розміру проходять крізь цей кільцевий зазор донизу. А ґрунтові домішки і рослинні рештки при цьому на поверхні привідних циліндричних валь ців 4, дуж е ефективно захоплюють ся і виносяться у зворотній бік за межі очисного блока. І так далі, поки коренебульбоплоди не опиняться у самому низу очисного блока. Самий нижній еластичний диск 6 має найменший кільцевий зазор між власною твірною поверхнею і угнутою поверхнею, яка утворена привідними циліндричними вальцями 4, а тому самий нижній диск 6 фактично повинен про пускати крізь власний зазор постійного розміру тіль ки тіла коренебульбоплодів. Кут а повинен мати таке значення, за яким відбувається дуже ефективне очищення бокових поверхонь тіл коренебульбоплодів від налиплого ґрунту. Так, в разі значної кількості налиплого на поверхні тіл коренебульбоплодів ґрунту, кут а необхідно зменшити. Площини поверхонь еластичних дисків 6 при взаємодії з ворохом коренебульбоплодів можуть деформуватись . При взає модії з тілам и коренеб уль бо плод ів мож е відбуватись ударний контакт, який буде сприяти дуж е ефективному оббиванню з поверхонь тіл коренебуль боплодів налиплого ґрунту. Звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів остаточно залишають очисний блок, тобто привідні циліндричні вальця 4, скочуються на горизонтально розташований вивантажувальний транспортер 7, який транспортує їх за межі пристрою. Кутові швидкості обертання привідних циліндричних вальців 4, а також привідного вала 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними домішками. Матеріал, з якого виготовлені еластичні диски 6 повинен забезпечувати відповідну їх жорсткість, але при цьому не визивати пошкодження бокових поверхонь тіл коренебульбоплодів. Торцеві поверхні еластичних дисків 6 повинні мати закруглення. Застосування даного пристрою для транспортування та очистки коренебуль боплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 10...15%. 82152 6
