Пристрій для очищення димових газів

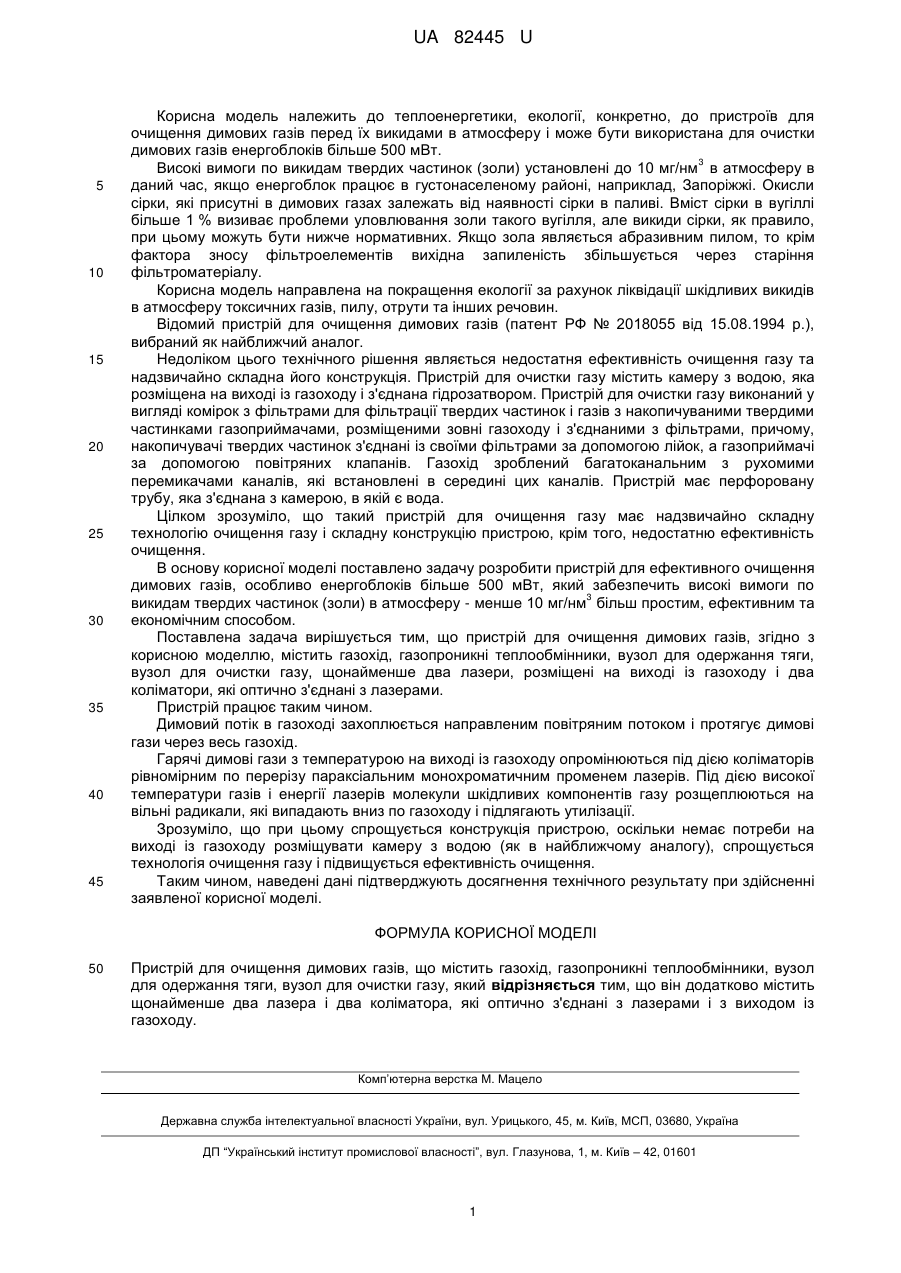

Реферат: Пристрій для очищення димових газів містить газохід, газопроникні теплообмінники, вузол для одержання тяги та вузол для очистки газу. При цьому він додатково містить щонайменше два лазера і два коліматора, які оптично з'єднані з лазерами і з виходом із газоходу. UA 82445 U (12) UA 82445 U UA 82445 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплоенергетики, екології, конкретно, до пристроїв для очищення димових газів перед їх викидами в атмосферу і може бути використана для очистки димових газів енергоблоків більше 500 мВт. 3 Високі вимоги по викидам твердих частинок (золи) установлені до 10 мг/нм в атмосферу в даний час, якщо енергоблок працює в густонаселеному районі, наприклад, Запоріжжі. Окисли сірки, які присутні в димових газах залежать від наявності сірки в паливі. Вміст сірки в вугіллі більше 1 % визиває проблеми уловлювання золи такого вугілля, але викиди сірки, як правило, при цьому можуть бути нижче нормативних. Якщо зола являється абразивним пилом, то крім фактора зносу фільтроелементів вихідна запиленість збільшується через старіння фільтроматеріалу. Корисна модель направлена на покращення екології за рахунок ліквідації шкідливих викидів в атмосферу токсичних газів, пилу, отрути та інших речовин. Відомий пристрій для очищення димових газів (патент РФ № 2018055 від 15.08.1994 p.), вибраний як найближчий аналог. Недоліком цього технічного рішення являється недостатня ефективність очищення газу та надзвичайно складна його конструкція. Пристрій для очистки газу містить камеру з водою, яка розміщена на виході із газоходу і з'єднана гідрозатвором. Пристрій для очистки газу виконаний у вигляді комірок з фільтрами для фільтрації твердих частинок і газів з накопичуваними твердими частинками газоприймачами, розміщеними зовні газоходу і з'єднаними з фільтрами, причому, накопичувачі твердих частинок з'єднані із своїми фільтрами за допомогою лійок, а газоприймачі за допомогою повітряних клапанів. Газохід зроблений багатоканальним з рухомими перемикачами каналів, які встановлені в середині цих каналів. Пристрій має перфоровану трубу, яка з'єднана з камерою, в якій є вода. Цілком зрозуміло, що такий пристрій для очищення газу має надзвичайно складну технологію очищення газу і складну конструкцію пристрою, крім того, недостатню ефективність очищення. В основу корисної моделі поставлено задачу розробити пристрій для ефективного очищення димових газів, особливо енергоблоків більше 500 мВт, який забезпечить високі вимоги по 3 викидам твердих частинок (золи) в атмосферу - менше 10 мг/нм більш простим, ефективним та економічним способом. Поставлена задача вирішується тим, що пристрій для очищення димових газів, згідно з корисною моделлю, містить газохід, газопроникні теплообмінники, вузол для одержання тяги, вузол для очистки газу, щонайменше два лазери, розміщені на виході із газоходу і два коліматори, які оптично з'єднані з лазерами. Пристрій працює таким чином. Димовий потік в газоході захоплюється направленим повітряним потоком і протягує димові гази через весь газохід. Гарячі димові гази з температурою на виході із газоходу опромінюються під дією коліматорів рівномірним по перерізу параксіальним монохроматичним променем лазерів. Під дією високої температури газів і енергії лазерів молекули шкідливих компонентів газу розщеплюються на вільні радикали, які випадають вниз по газоходу і підлягають утилізації. Зрозуміло, що при цьому спрощується конструкція пристрою, оскільки немає потреби на виході із газоходу розміщувати камеру з водою (як в найближчому аналогу), спрощується технологія очищення газу і підвищується ефективність очищення. Таким чином, наведені дані підтверджують досягнення технічного результату при здійсненні заявленої корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для очищення димових газів, що містить газохід, газопроникні теплообмінники, вузол для одержання тяги, вузол для очистки газу, який відрізняється тим, що він додатково містить щонайменше два лазера і два коліматора, які оптично з'єднані з лазерами і з виходом із газоходу. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
