Установка для очищення димових газів від шкідливих речовин коптильних камер

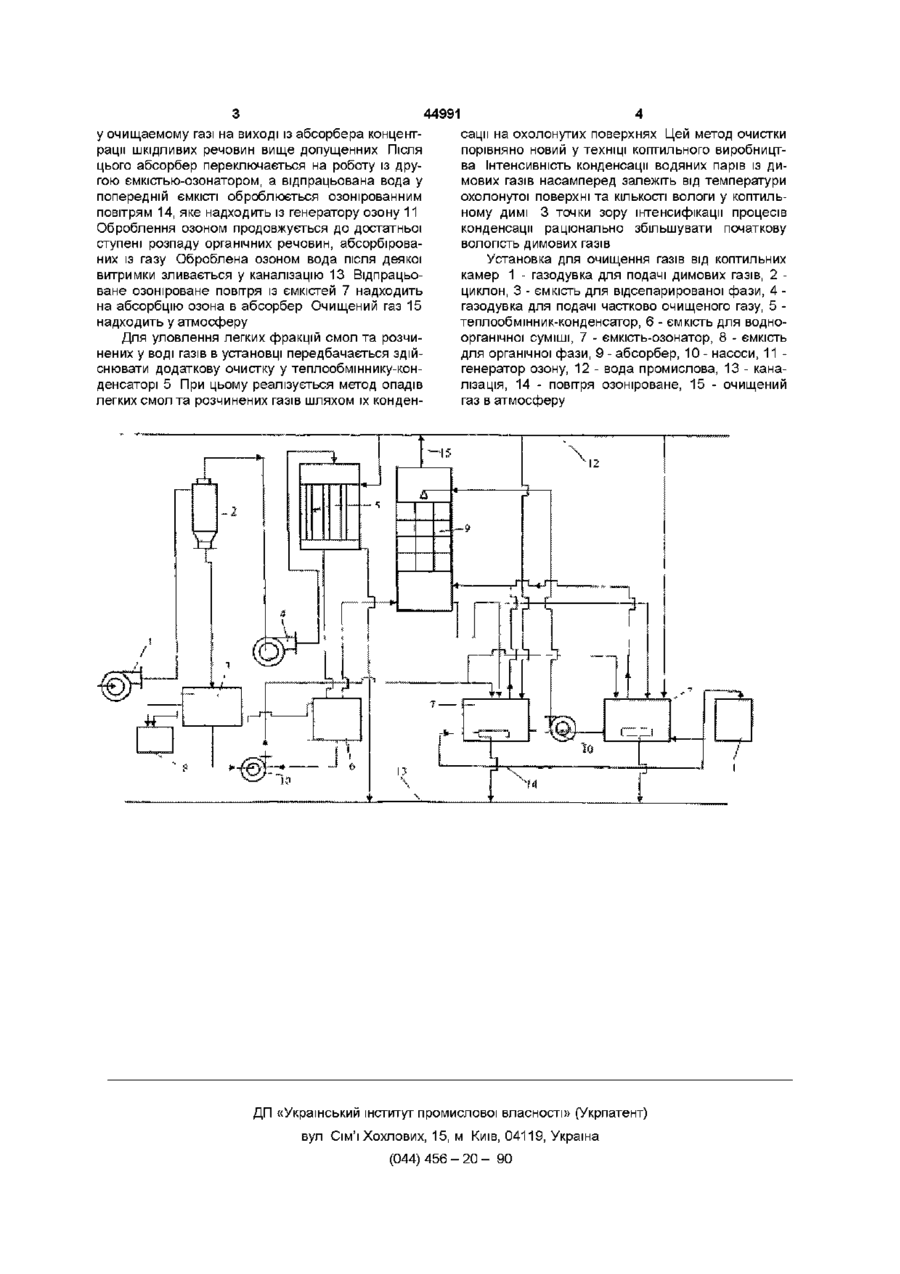

Установка для очищения димових газів від шкідливих речовин коптильних камер, що має газодувку для подачі димових газів і циклон для часткової очистки димових газів, яка відрізняється тим, що застосовується теплообмінник-конденсатор, який абсорбує частину органічних компонентів газу, а також генератор озону для вироблення озонованого повітря і абсорбер, у якому відбувається кінцева очистка димових газів Винахід відноситься до області очищення промислових газів від шкідливих речовин у виробництві рибокопчіння, мясокопчіння та інше Відома установка термічного спалення відходячих димових газів із значним вмістом смоли, що розроблена спеціалістами ЛИСИ [1] Димові гази від коптильних камер проходять через циклон попереднього відділення смоли і при допомозі газодувки подаються у газомазутний пальник, що установлюється у топкі котла і термічно знешкоджуються Недоліком даної установки є підвищена енергоємкість, пов'язана із додатковою витратою топлива (газу, мазуту) та установкою спеціального котла-уплізатора В основу винаходу "Установка для очищення димових газів від коптильних камер" поставлено задачу шляхом примінення теплообмінника-конденсатората абсорбера для абсорбції частини органічних компонентів із димових газів, а також генератору озону для досягнення достатньої ступені розпаду органічних речовин, забезпечити створення високоефективної установки для очищення димових газів від коптильних камер до санітарних норм На фіг показана схема установки для очищення димових газів від коптильних камер, яка має 1 газодувка для подачі димових газів, 2 - циклон, 3 ємкість для відсепарированої фази, 4 - газодувка для подачі частково очищеного газу, 5 - теплообмінник-конденсатор, 6 - ємкість для водноорганічноі суміші, 7 - ємкість-озонатор, 8 - ємкість для органічної фази, 9 - абсорбер, 10 - насоси, 11 - гене ратор озону, 12 - вода промислова, 13 - каналізація, 14 - повітря озоніроване, 15 - очищений газ в атмосферу Установка для очищених димових газів від коптильних камер працює слідуючим чином Димові газі газодувкою 1 подаються на очистку від рідких зважувальних частинок у циклон 2 Відсепарирована рідка фаза стікає по внутрішній поверхні циклона у ємкість 3 Частково очищений газ із циклона газодувкою 4 подається у теплообмінник-конденсатор 5, в якому газ охолоджується до точки роси і частина парової вологи із газу конденсирується, абсорбіруючи при цьому частину органічних компонентів газу Водноорганічна суміш ізтеплообмінника-конденсатора разом із газом надходить у ємкість 6 У ємкостях 3 та 6 відбувається часткова сепарація води і погано розчинених органічних компонентів Після відстоювання вода надходить на оброблення озоном в одну із ємкістей-озонаторів 7, а органічна фаза зливається у ємкість 8 Після сепарації газ із другої ЄМКІСТІ 6 надходить на завершаючу очистку у абсорбер 9, який зрошується зверху водою Вода надходить у абсорбер з одної або із другої ємкісті-озонатора 7 Перед початком роботи установки ємкісті-озонатори заповнюються промисловою водою 12 із одної із ємкістей, причому вода, яка проходить абсорбер і збагачена органічними компонентами газу, знову стікає у ту ж саму ємкість Таким чином, вода-абсорбент циркулює у системі абсорбер-ємкість-озонатор з допомогою насосів 10 Робота абсорбера із однією із ємкістей-озонаторів продовжується до появлення 44991 сації на охолонутих поверхнях Цей метод очистки порівняно новий у техніці коптильного виробництва Інтенсивність конденсації водяних парів із димових газів насамперед залежіть від температури охолонутої поверхні та КІЛЬКОСТІ ВОЛОГИ у коптильному димі 3 точки зору інтенсифікації процесів конденсації раціонально збільшувати початкову вологість димових газів Установка для очищення газів від коптильних камер 1 - газодувка для подачі димових газів, 2 циклон, 3 - ємкість для відсепарированої фази, 4 газодувка для подачі частково очищеного газу, 5 теплообмінник-конденсатор, 6 - ємкість для водноорганічної суміші, 7 - ємкість-озонатор, 8 - ємкість Для уловлення легких фракцій смол та розчидля органічної фази, 9 - абсорбер, 10 - насоси, 11 нених у воді газів в установці передбачається здійгенератор озону, 12 - вода промислова, 13 - канаснювати додаткову очистку у теплообміннику-конлізація, 14 - повітря озоніроване, 15 - очищений денсаторі 5 При цьому реалізується метод опадів газ в атмосферу легких смол та розчинених газів шляхом їх кондену очищаемому газі на виході із абсорбера концентрації шкідливих речовин вище допущенних Після цього абсорбер переключається на роботу із другою ємкістью-озонатором, а відпрацьована вода у попередній ЄМКІСТІ оброблюється озонірованним повітрям 14, яке надходить із генератору озону 11 Оброблення озоном продовжується до достатньої ступені розпаду органічних речовин, абсорбірованих із газу Оброблена озоном вода після деякої витримки зливається у каналізацію 13 Відпрацьоване озоніроване повггря із ємкістей 7 надходить на абсорбцію озона в абсорбер Очищений газ 15 надходить у атмосферу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
