Спосіб улаштування паль в слабких водонасичених глинистих ґрунтах

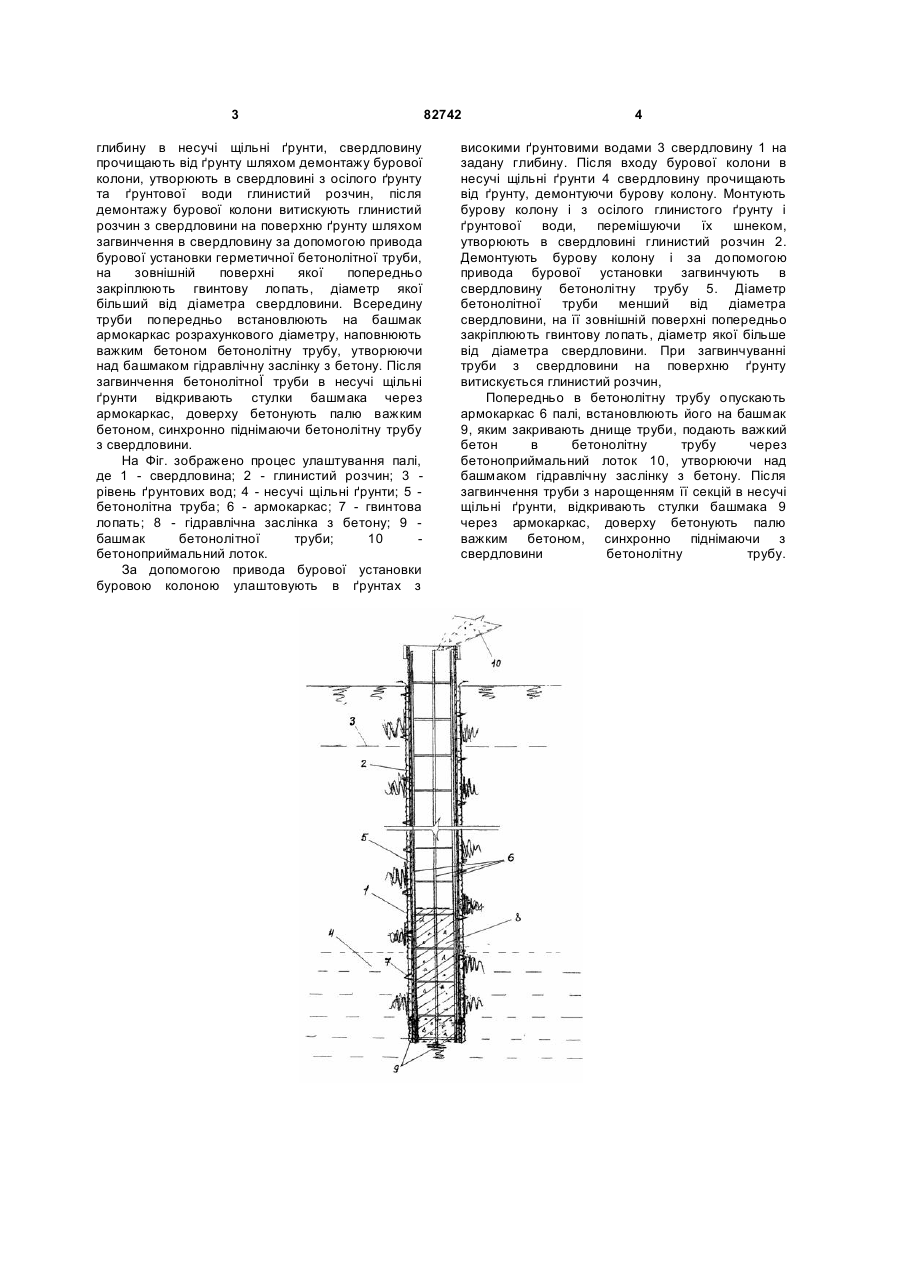

1Спосіб улаштування паль в слабостійких рис. водонасичених глинистих ґрунтах, який включає улаштування свердловин за допомогою бурової колони на задану глибину, демонтаж бурової колони та монтаж бетонолітної труби, подачу бетону в забій через відкривний башмак бетонолітної труби, бетонування палі від кінця до оголовка з синхронним витискуванням глинистого C2 1 3 глибину в несучі щільні ґрунти, свердловину прочищають від ґрунту шляхом демонтажу бурової колони, утворюють в свердловині з осілого ґрунту та ґрунтової води глинистий розчин, після демонтажу бурової колони витискують глинистий розчин з свердловини на поверхню ґрунту шляхом загвинчення в свердловину за допомогою привода бурової установки герметичної бетонолітної труби, на зовнішній поверхні якої попередньо закріплюють гвинтову лопать, діаметр якої більший від діаметра свердловини. Всередину труби попередньо встановлюють на башмак армокаркас розрахункового діаметру, наповнюють важким бетоном бетонолітну трубу, утворюючи над башмаком гідравлічну заслінку з бетону. Після загвинчення бетонолітноЇ труби в несучі щільні ґрунти відкривають стулки башмака через армокаркас, доверху бетонують палю важким бетоном, синхронно піднімаючи бетонолітну трубу з свердловини. На Фіг. зображено процес улаштування палі, де 1 - свердловина; 2 - глинистий розчин; 3 рівень ґрунтових вод; 4 - несучі щільні ґрунти; 5 бетонолітна труба; 6 - армокаркас; 7 - гвинтова лопать; 8 - гідравлічна заслінка з бетону; 9 башмак бетонолітної труби; 10 бетоноприймальний лоток. За допомогою привода бурової установки буровою колоною улаштовують в ґрунтах з 82742 4 високими ґрунтовими водами 3 свердловину 1 на задану глибину. Після входу бурової колони в несучі щільні ґрунти 4 свердловину прочищають від ґрунту, демонтуючи бурову колону. Монтують бурову колону і з осілого глинистого ґрунту і ґрунтової води, перемішуючи їх шнеком, утворюють в свердловині глинистий розчин 2. Демонтують бурову колону і за допомогою привода бурової установки загвинчують в свердловину бетонолітну трубу 5. Діаметр бетонолітної труби менший від діаметра свердловини, на її зовнішній поверхні попередньо закріплюють гвинтову лопать, діаметр якої більше від діаметра свердловини. При загвинчуванні труби з свердловини на поверхню ґрунту витискується глинистий розчин, Попередньо в бетонолітну трубу опускають армокаркас 6 палі, встановлюють його на башмак 9, яким закривають днище труби, подають важкий бетон в бетонолітну трубу через бетоноприймальний лоток 10, утворюючи над башмаком гідравлічну заслінку з бетону. Після загвинчення труби з нарощенням її секцій в несучі щільні ґрунти, відкривають стулки башмака 9 через армокаркас, доверху бетонують палю важким бетоном, синхронно піднімаючи з свердловини бетонолітну трубу. 5 Комп’ютерна верстка В. Клюкін 82742 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
