Спосіб улаштування паль з розширеною променевою п’ятою

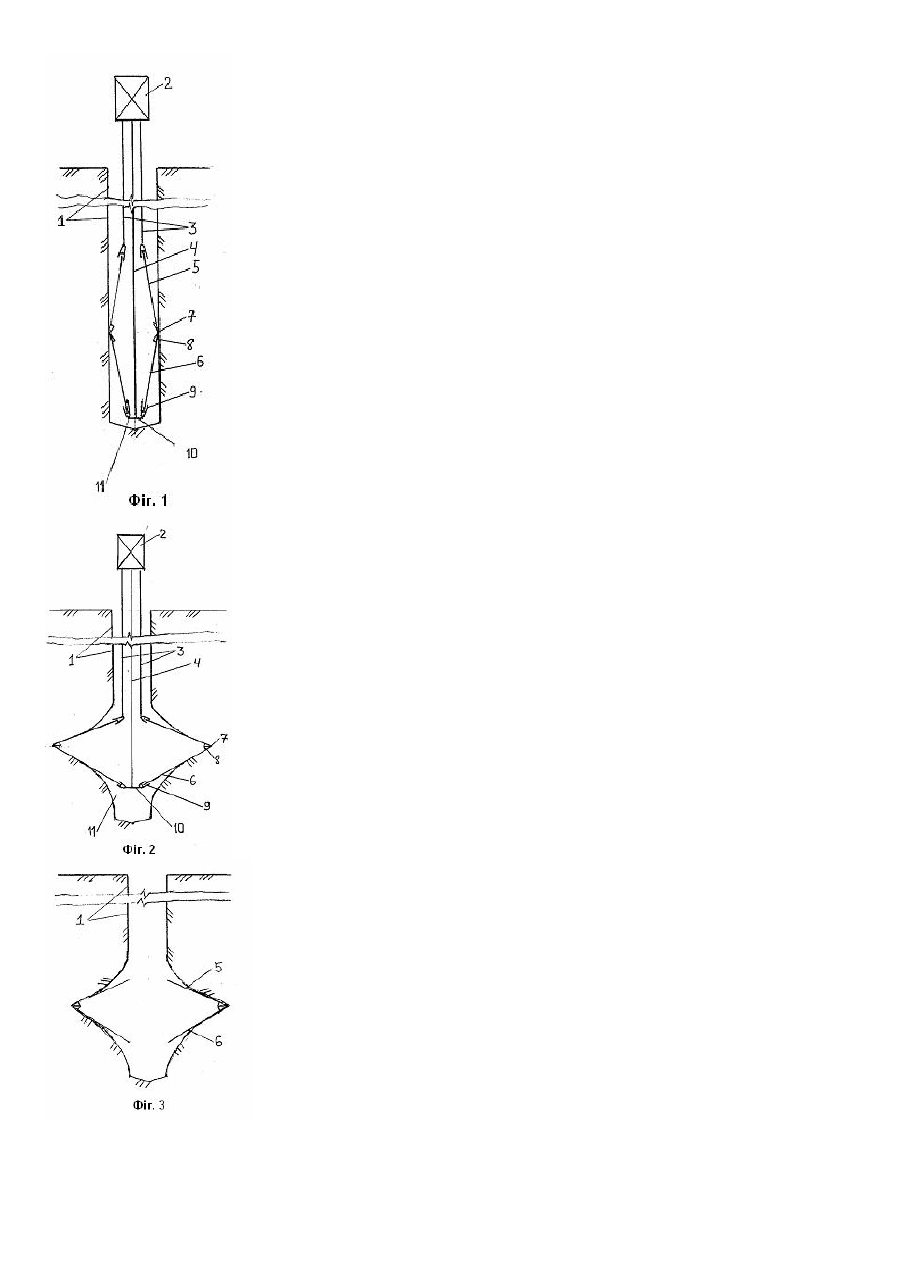

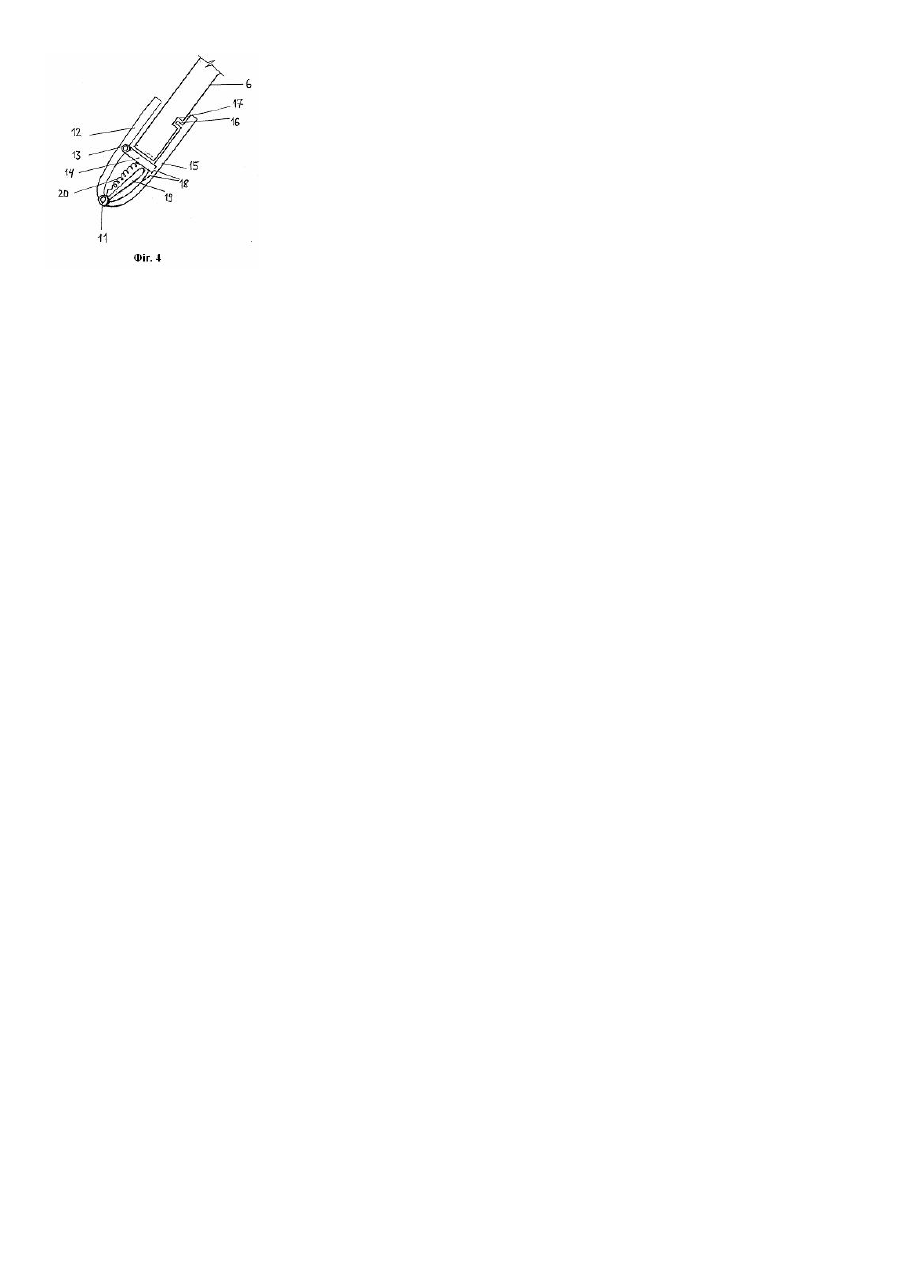

Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль із стисненим ґрунтом біля п'яти. Відомо спосіб улаштування паль з розширеною п'ятою, який полягає в застосуванні розширювача, що опускають в пробурену свердловину та який містить гідродомкрат, вертикальну трубу, тягу та шарнірну систему з лопатей, що занурюються у ґрунт [1]. Після утворення розширення утворену порожнину в ґрунті та свердловину заповнюють литим бетоном і таким чином отримують набивні палі з променевою п'ятою. Але галузь застосування даного способу обмежена тільки зв'язними ґрунтами. Для сипких ґрунтів цей спосіб не застосовується. Окрім цього не виключне осипання ґрунту в деяких умовах зв'язних ґрунтів, що призводить до викривлення геометричних параметрів п'яти та зменшення її несучої здатності. Все це робить даний спосіб недостатньо надійним. В основу винаходу поставлено задачу поширити область застосування набивних паль з розширеною променевою п'ятою та підвищити надійність та несучу здатність цих паль. Це досягається наступним шляхом. Процес утворення розширеної порожнини в ґрунті унизу свердловини, що пробурена, здійснюється розширювачем, який містить домкрат, вертикальну трубу, тягу та шарнірну систему з лопатей, що занурюються у ґрун т так само, як і в прототипі. Але лопаті та їх кріплення з рештою частиною розширювача виконані таким чином, що вони можуть від'єднуватись від механізму, який занурює їх у ґрунт після їх занурення у ґрунт та залишаються у ґрунті назавжди, замонолічуваючись разом зі стовбуром палі бетоном литої консистенції. Лопаті можуть бути виконані із залізобетону, деревини або з перспективного та недорогого полімерного матеріалу. На фіг.1 зображений вертикальний переріз розширювача, який опущений в пробурену свердловину 1. Показані такі складові частини розширювача: домкрат 2, вертикальна труба 3, тяга 4, пара розташованих симетрично напроти один одного верхніх лопатей 5, а також пара розташованих напроти один одного нижніх лопатей 6, шарнір 7 між лопатями 5 і 6, обмежувальні кутики 8 на кінцях лопатей 5 і 6, роз'ємні поворотні гнізда 9, в які вставляються кінці лопатей 5 і 6, нижній фланець 10, яким закінчується тяга 4 і на якому розташовані шарніри 11, на яких кріпляться роз'ємні поворотні гнізда 9. На фіг.2 зображений вертикальний переріз розширювача, який опущений в пробурену свердловину 1 в момент, коли лопаті повністю занурилися у ґр унт. Показані також ті ж самі елементи розширювача, що і на фіг.1. На фіг.3 показаний вертикальний переріз свердловини 1 в момент коли після виконання занурення лопатей 5 та 6 у ґрунт розширювач вийнятий із свердловини. На фіг.4 зображено крупним планом одне із роз'ємних поворотних гнізд (відповідає позначенню 9 на фіг.1) та кінець вставленої в нього лопаті 6. На цьому рисунку показані: одна з половинок 12 роз'ємного поворотного гнізда, яка містить на своїй бічній поверхні шарнір 13, на якому закріплена опорна площадка 14 ( в яку опирається лопать 6); інша половинка 15 роз'ємного поворотного гнізда, яка містить на внутрішній бічній поверхні виступ-штирьок 16, який входить в отвір 17 на лопаті 6, паз 18, за допомогою якого відбувається скріплення половинки 15 з опорною площадкою 14, підпорку 19, яка шарнірне закріплена на шарнірі 11 та яка підпирає опорну площадку 14, розтягнуту пружинку 20, яка з'єднує шарнір 11 і опорну площадку 14. Спосіб здійснюється таким чином. Пари лопатей 5 і 6 (див. фіг.1), які шарнірно з'єднані шарніром 7 виготовляються в заводських умовах. На будівельному майданчику вони вставляються своїми кінцями в роз'ємні поворотні гнізда 9 розширювача і защіплюються. Остання операція здійснюється шляхом з'єднання половинок 12 і 15 роз'ємного поворотного гнізда за допомогою опорної площадки 14, що заведена в паз 18 з подальшим встановленням в робочий стан підпорки 19 (див. фіг.4). Потім розширювач із закріпленими на ньому парами лопатей вставляють за допомогою під'ємного крану в пробурену свердловину. Далі за допомогою домкрата 2 шляхом підтягування тяги 4 відносно вертикальної труби 3 здійснюється занурення лопатей у ґр унт біля основи свердловини. Занурення пар лопатей 5 і 6 здійснюється в ґрунт до того часу, поки обмежувальні кутики 8 не доторкнуться один з одним (див. фіг.2). До цього моменту часу в підпорки 19 починають з боку підпирати інші підпружинені підпорки (на фігур ах не показані), що закріплені на фланці 10 і на нижньому кінці труби 3. Далі домкрат виконує зворотний мікрохід, в результаті чого зусилля здавлювання між кінцем підпорки 19 і опорної площадки 14 зникає до нуля і тому підпорки 19 під впливом підпружинених не показаних на фігура х підпорок, виштовхуються із поворотного роз'ємного гнізда 9. В результаті цього опорна площадка 14 під дією пружини 20 виводиться із пазу 18 та гніздо 9, яке міститься з половинок 12 і 15, розкривається, що приводить до від'єднання лопатей, що занурені в ґрунт від решти частини розширювача (див. фіг.3). Далі розширювач виймають із свердловини, а порожнину у ґрун ті, яка утворилася, що обмежена парами лопатей 5 і 6, заливають литим бетоном. В результаті застосування пропонованого способу ула штування паль можна практично в будь-яких ґрунтових умовах закладати фундамент із набивних паль з розширеною променевою п'ятою, який відрізняється високою стабільністю геометричних параметрів п'яти, підвищеною міцністю та надійністю.
