Радіометр енергетичної освітленості ультрафіолетового діапазону

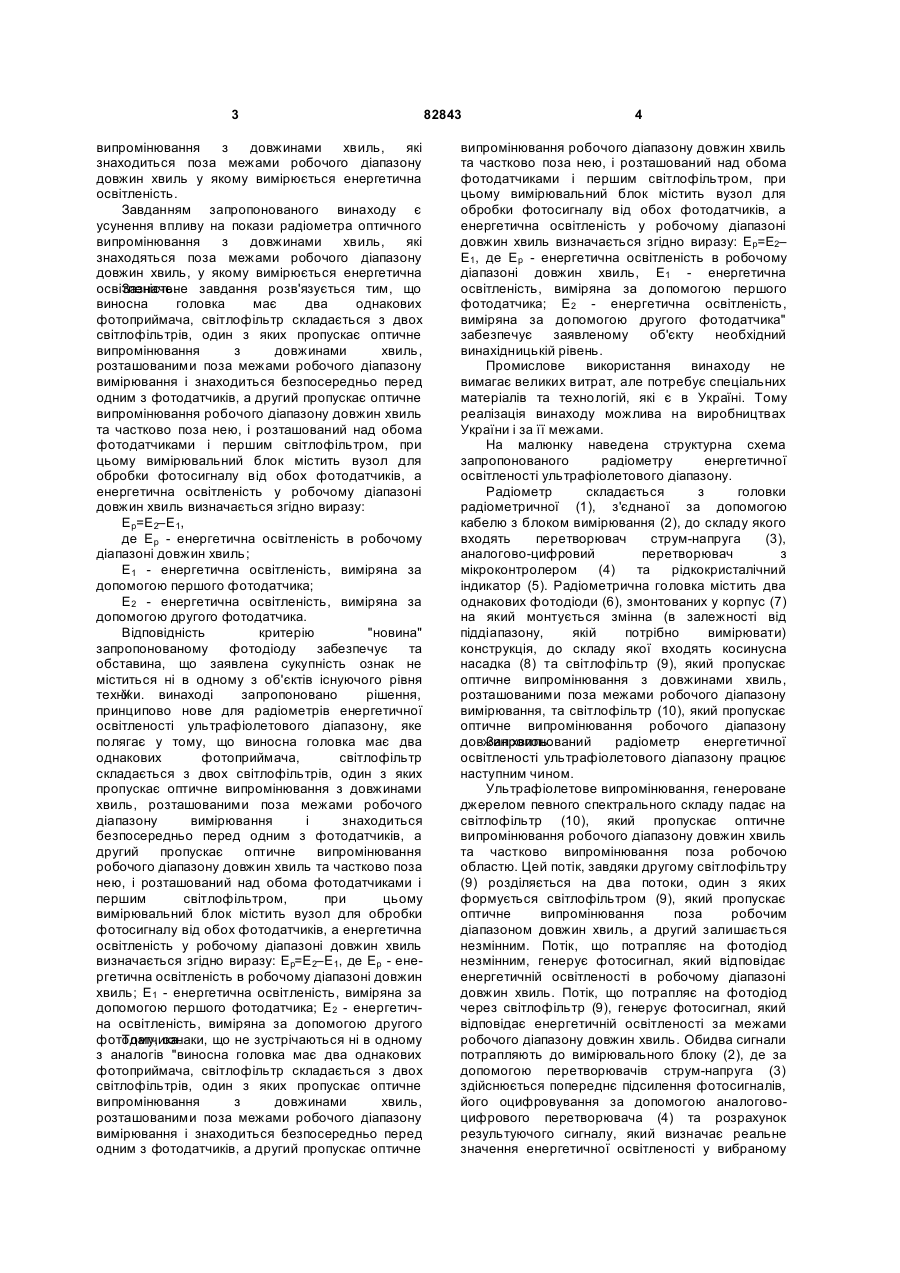

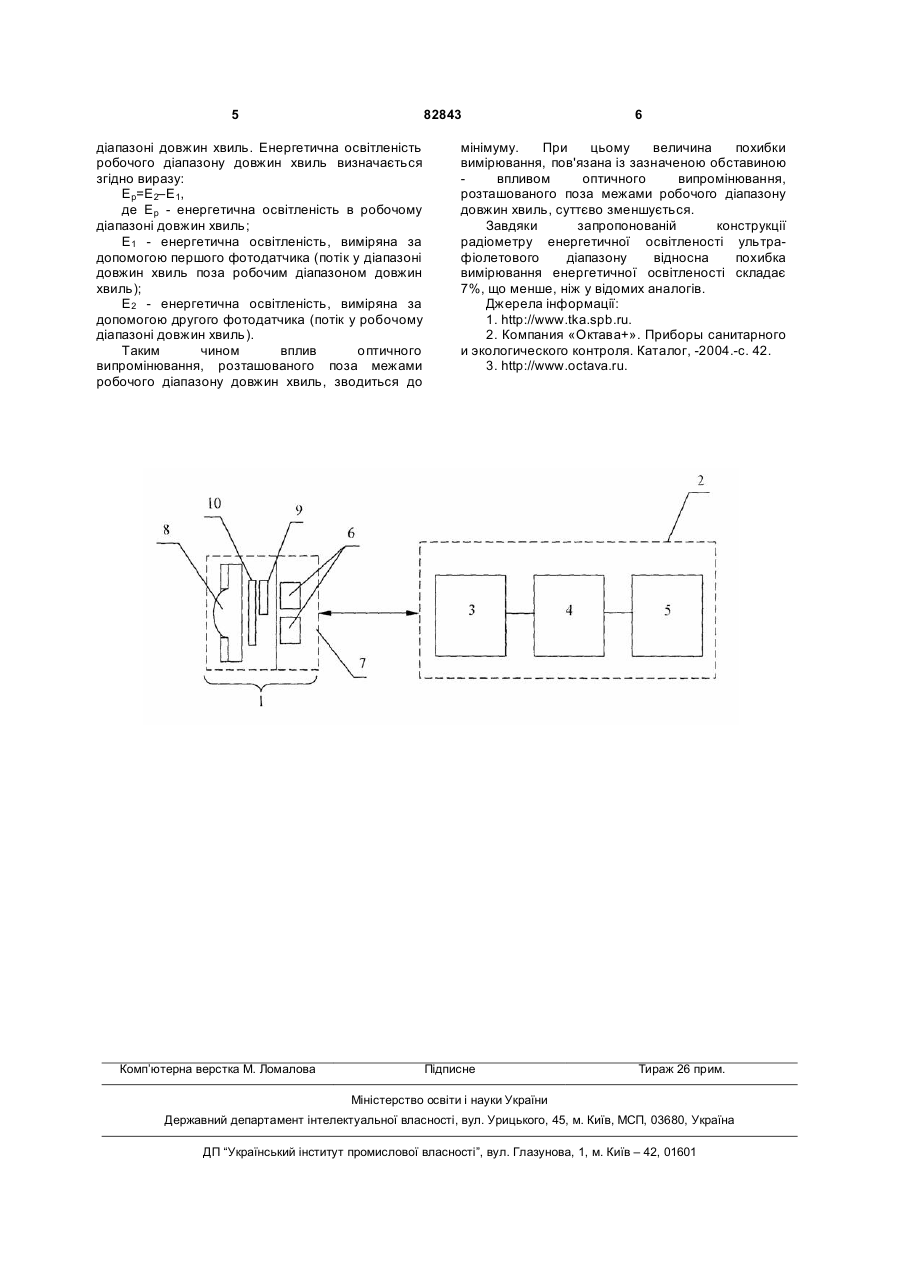

Радіометр енергетичної освітленості ультрафіолетового діапазону, який оснащений виносною головкою зі світлофільтром та C2 2 (19) 1 3 випромінювання з довжинами хвиль, які знаходиться поза межами робочого діапазону довжин хвиль у якому вимірюється енергетична освітленість. Завданням запропонованого винаходу є усунення впливу на покази радіометра оптичного випромінювання з довжинами хвиль, які знаходяться поза межами робочого діапазону довжин хвиль, у якому вимірюється енергетична освітленість. Зазначене завдання розв'язується тим, що виносна головка має два однакових фотоприймача, світлофільтр складається з двох світлофільтрів, один з яких пропускає оптичне випромінювання з довжинами хвиль, розташованими поза межами робочого діапазону вимірювання і знаходиться безпосередньо перед одним з фотодатчиків, а другий пропускає оптичне випромінювання робочого діапазону довжин хвиль та частково поза нею, і розташований над обома фотодатчиками і першим світлофільтром, при цьому вимірювальний блок містить вузол для обробки фотосигналу від обох фотодатчиків, а енергетична освітленість у робочому діапазоні довжин хвиль визначається згідно виразу: Ер=E2–E1, де Ер - енергетична освітленість в робочому діапазоні довжин хвиль; E1 - енергетична освітленість, виміряна за допомогою першого фотодатчика; Е2 - енергетична освітленість, виміряна за допомогою другого фотодатчика. Відповідність критерію "новина" запропонованому фотодіоду забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. винаході У запропоновано рішення, принципово нове для радіометрів енергетичної освітленості ультрафіолетового діапазону, яке полягає у тому, що виносна головка має два однакових фотоприймача, світлофільтр складається з двох світлофільтрів, один з яких пропускає оптичне випромінювання з довжинами хвиль, розташованими поза межами робочого діапазону вимірювання і знаходиться безпосередньо перед одним з фотодатчиків, а другий пропускає оптичне випромінювання робочого діапазону довжин хвиль та частково поза нею, і розташований над обома фотодатчиками і першим світлофільтром, при цьому вимірювальний блок містить вузол для обробки фотосигналу від обох фотодатчиків, а енергетична освітленість у робочому діапазоні довжин хвиль визначається згідно виразу: Ер=Е2–Е1, де Ер - енергетична освітленість в робочому діапазоні довжин хвиль; Е1 - енергетична освітленість, виміряна за допомогою першого фотодатчика; Е2 - енергетична освітленість, виміряна за допомогою другого фотодатчика. Тому, ознаки, що не зустрічаються ні в одному з аналогів "виносна головка має два однакових фотоприймача, світлофільтр складається з двох світлофільтрів, один з яких пропускає оптичне випромінювання з довжинами хвиль, розташованими поза межами робочого діапазону вимірювання і знаходиться безпосередньо перед одним з фотодатчиків, а другий пропускає оптичне 82843 4 випромінювання робочого діапазону довжин хвиль та частково поза нею, і розташований над обома фотодатчиками і першим світлофільтром, при цьому вимірювальний блок містить вузол для обробки фотосигналу від обох фотодатчиків, а енергетична освітленість у робочому діапазоні довжин хвиль визначається згідно виразу: Ер=Е2– E1, де Ер - енергетична освітленість в робочому діапазоні довжин хвиль, E1 - енергетична освітленість, виміряна за допомогою першого фотодатчика; Е2 - енергетична освітленість, виміряна за допомогою другого фотодатчика" забезпечує заявленому об'єкту необхідний винахідницькій рівень. Промислове використання винаходу не вимагає великих витрат, але потребує спеціальних матеріалів та технологій, які є в Україні. Тому реалізація винаходу можлива на виробництвах України і за її межами. На малюнку наведена структурна схема запропонованого радіометру енергетичної освітленості ультрафіолетового діапазону. Радіометр складається з головки радіометричної (1), з'єднаної за допомогою кабелю з блоком вимірювання (2), до складу якого входять перетворювач струм-напруга (3), аналогово-цифровий перетворювач з мікроконтролером (4) та рідкокристалічний індикатор (5). Радіометрична головка містить два однакових фотодіоди (6), змонтованих у корпус (7) на який монтується змінна (в залежності від піддіапазону, якій потрібно вимірювати) конструкція, до складу якої входять косинусна насадка (8) та світлофільтр (9), який пропускає оптичне випромінювання з довжинами хвиль, розташованими поза межами робочого діапазону вимірювання, та світлофільтр (10), який пропускає оптичне випромінювання робочого діапазону довжин хвиль. Запропонований радіометр енергетичної освітленості ультрафіолетового діапазону працює наступним чином. Ультрафіолетове випромінювання, генероване джерелом певного спектрального складу падає на світлофільтр (10), який пропускає оптичне випромінювання робочого діапазону довжин хвиль та частково випромінювання поза робочою областю. Цей потік, завдяки другому світлофільтру (9) розділяється на два потоки, один з яких формується світлофільтром (9), який пропускає оптичне випромінювання поза робочим діапазоном довжин хвиль, а другий залишається незмінним. Потік, що потрапляє на фотодіод незмінним, генерує фотосигнал, який відповідає енергетичній освітленості в робочому діапазоні довжин хвиль. Потік, що потрапляє на фотодіод через світлофільтр (9), генерує фотосигнал, який відповідає енергетичній освітленості за межами робочого діапазону довжин хвиль. Обидва сигнали потрапляють до вимірювального блоку (2), де за допомогою перетворювачів струм-напруга (3) здійснюється попереднє підсилення фотосигналів, його оцифровування за допомогою аналоговоцифрового перетворювача (4) та розрахунок результуючого сигналу, який визначає реальне значення енергетичної освітленості у вибраному 5 82843 діапазоні довжин хвиль. Енергетична освітленість робочого діапазону довжин хвиль визначається згідно виразу: Ер=E2–E1, де Ер - енергетична освітленість в робочому діапазоні довжин хвиль; E1 - енергетична освітленість, виміряна за допомогою першого фотодатчика (потік у діапазоні довжин хвиль поза робочим діапазоном довжин хвиль); E2 - енергетична освітленість, виміряна за допомогою другого фотодатчика (потік у робочому діапазоні довжин хвиль). Таким чином вплив оптичного випромінювання, розташованого поза межами робочого діапазону довжин хвиль, зводиться до Комп’ютерна верстка М. Ломалова 6 мінімуму. При цьому величина похибки вимірювання, пов'язана із зазначеною обставиною впливом оптичного випромінювання, розташованого поза межами робочого діапазону довжин хвиль, суттєво зменшується. Завдяки запропонованій конструкції радіометру енергетичної освітленості ультрафіолетового діапазону відносна похибка вимірювання енергетичної освітленості складає 7%, що менше, ніж у відомих аналогів. Джерела інформації: 1. http://www.tka.spb.ru. 2. Компания «Октава+». Приборы санитарного и экологического контроля. Каталог, -2004.-с. 42. 3. http://www.octava.ru. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
