Пристрій з рухомою шторкою, намотуваною на барабан

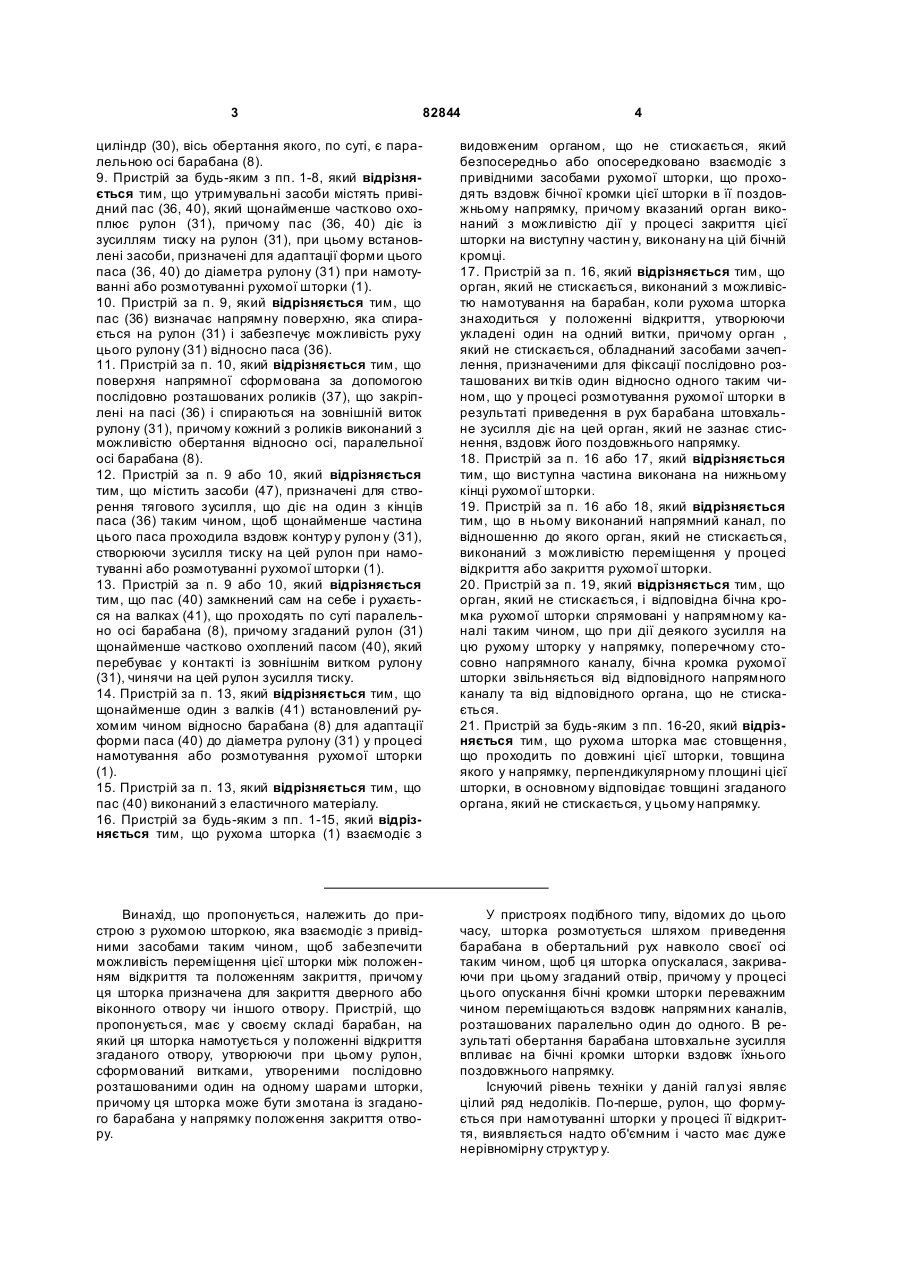

1. Пристрій з рухомою шторкою (1) та привідними засобами, що забезпечують переміщення рухомої шторки (1) між положенням відкриття та положенням закриття, який містить барабан (8), виконаний з можливістю намотування на нього рухомої шторки (1) у своєму положенні відкриття, причому у відкритому положенні рухома шторка утворює р улон (31), сформований витками послідовно розташованих шарів цієї рухомої шторки (1), причому барабан (8) виконаний з можливістю розмотування рухомої шторки (1) у своє положення закриття, а також який містить утримувальні засоби, що включають засоби зачеплення (11), для утримування послідовно розташованих витків, що прилягають один до одного, при цьому шторка знаходиться у положенні закриття, причому засоби зачеплення проходять вздовж довжини рухомої шторки (1), причому щонайменше один елемент тиску призначений для створення штовхального зусилля, що діє на засоби зачеплення (11), для фіксації послідовно розташованих витків рулону (31) один відносно одного, при цьому штовхальне зусилля діє у напрямку, по суті, радіальному 2. Пристрій за п. (8). відносно барабана1, який відрізняється тим, що засоби зачеплення (11) містять стрічку, яка проходить на щонайменше одній із двох сторін шторки по довжині рухомої шторки (1) вздовж напрямку її довжини та містить щонайменше один виступ (12, 16, 21, 22, 23, 26, 27), виконаний з можливістю 2 (19) 1 3 82844 4 циліндр (30), вісь обертання якого, по суті, є паралельною осі барабана (8). 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що утримувальні засоби містять привідний пас (36, 40), який щонайменше частково охоплює рулон (31), причому пас (36, 40) діє із зусиллям тиску на рулон (31), при цьому встановлені засоби, призначені для адаптації форми цього паса (36, 40) до діаметра рулону (31) при намотуванні або розмотуванні рухомої шторки (1). 10. Пристрій за п. 9, який відрізняється тим, що пас (36) визначає напрямну поверхню, яка спирається на рулон (31) і забезпечує можливість руху цього рулону (31) відносно паса (36). 11. Пристрій за п. 10, який відрізняється тим, що поверхня напрямної сформована за допомогою послідовно розташованих роликів (37), що закріплені на пасі (36) і спираються на зовнішній виток рулону (31), причому кожний з роликів виконаний з можливістю обертання відносно осі, паралельної осі барабана (8). 12. Пристрій за п. 9 або 10, який відрізняється тим, що містить засоби (47), призначені для створення тягового зусилля, що діє на один з кінців паса (36) таким чином, щоб щонайменше частина цього паса проходила вздовж контур у рулон у (31), створюючи зусилля тиску на цей рулон при намотуванні або розмотуванні рухомої шторки (1). 13. Пристрій за п. 9 або 10, який відрізняється тим, що пас (40) замкнений сам на себе і рухається на валках (41), що проходять по суті паралельно осі барабана (8), причому згаданий рулон (31) щонайменше частково охоплений пасом (40), який перебуває у контакті із зовнішнім витком рулону (31), чинячи на цей рулон зусилля тиску. 14. Пристрій за п. 13, який відрізняється тим, що щонайменше один з валків (41) встановлений рухомим чином відносно барабана (8) для адаптації форми паса (40) до діаметра рулону (31) у процесі намотування або розмотування рухомої шторки (1). 15. Пристрій за п. 13, який відрізняється тим, що пас (40) виконаний з еластичного матеріалу. 16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що рухома шторка (1) взаємодіє з видовженим органом, що не стискається, який безпосередньо або опосередковано взаємодіє з привідними засобами рухомої шторки, що проходять вздовж бічної кромки цієї шторки в її поздовжньому напрямку, причому вказаний орган виконаний з можливістю дії у процесі закриття цієї шторки на виступну частин у, виконану на цій бічній кромці. 17. Пристрій за п. 16, який відрізняється тим, що орган, який не стискається, виконаний з можливістю намотування на барабан, коли рухома шторка знаходиться у положенні відкриття, утворюючи укладені один на одний витки, причому орган , який не стискається, обладнаний засобами зачеплення, призначеними для фіксації послідовно розташованих ви тків один відносно одного таким чином, що у процесі розмотування рухомої шторки в результаті приведення в рух барабана штовхальне зусилля діє на цей орган, який не зазнає стиснення, вздовж його поздовжнього напрямку. 18. Пристрій за п. 16 або 17, який відрізняється тим, що виступна частина виконана на нижньому кінці рухомої шторки. 19. Пристрій за п. 16 або 18, який відрізняється тим, що в ньому виконаний напрямний канал, по відношенню до якого орган, який не стискається, виконаний з можливістю переміщення у процесі відкриття або закриття рухомої шторки. 20. Пристрій за п. 19, який відрізняється тим, що орган, який не стискається, і відповідна бічна кромка рухомої шторки спрямовані у напрямному каналі таким чином, що при дії деякого зусилля на цю рухому шторку у напрямку, поперечному стосовно напрямного каналу, бічна кромка рухомої шторки звільняється від відповідного напрямного каналу та від відповідного органа, що не стискається. 21. Пристрій за будь-яким з пп. 16-20, який відрізняється тим, що рухома шторка має стовщення, що проходить по довжині цієї шторки, товщина якого у напрямку, перпендикулярному площині цієї шторки, в основному відповідає товщині згаданого органа, який не стискається, у цьому напрямку. Винахід, що пропонується, належить до пристрою з рухомою шторкою, яка взаємодіє з привідними засобами таким чином, щоб забезпечити можливість переміщення цієї шторки між положенням відкриття та положенням закриття, причому ця шторка призначена для закриття дверного або віконного отвору чи іншого отвору. Пристрій, що пропонується, має у своєму складі барабан, на який ця шторка намотується у положенні відкриття згаданого отвору, утворюючи при цьому рулон, сформований витками, утвореними послідовно розташованими один на одному шарами шторки, причому ця шторка може бути змотана із згаданого барабана у напрямку положення закриття отвору. У пристроях подібного типу, відомих до цього часу, шторка розмотується шляхом приведення барабана в обертальний рух навколо своєї осі таким чином, щоб ця шторка опускалася, закриваючи при цьому згаданий отвір, причому у процесі цього опускання бічні кромки шторки переважним чином переміщаються вздовж напрямних каналів, розташованих паралельно один до одного. В результаті обертання барабана штовхальне зусилля впливає на бічні кромки шторки вздовж їхнього поздовжнього напрямку. Існуючий рівень техніки у даній галузі являє цілий ряд недоліків. По-перше, рулон, що формується при намотуванні шторки у процесі її відкриття, виявляється надто об'ємним і часто має дуже нерівномірну структур у. 5 82844 По-друге, у процесі закриття шторки можуть утворюватися складки або зморшки в тій частині цієї шторки, яка розташовується над верхнім кінцем напрямних каналів у місці розташування барабана. Це може серйозно перешкодити нормальному функціонуванню пристрою. По-третє, встановлено, що поверхня рухомої шторки виявляється подряпаною після певного числа циклів відкриття та закриття цієї шторки. Ця обставина є суттєвим недоліком зокрема у тому випадку, коли шторка містить одне або кілька віконець, які через деякий час втрачають свою прозорість. Технічна задача даного винаходу полягає у тому, щоб усун ути зазначені вище недоліки і запропонувати пристрій з рухомою шторкою, який забезпечує закриття та відкриття отвору контрольованим чином, гарантуючи при цьому, що у процесі відкриття шторки буде отриманий досить однорідний рулон і що ця шторка розмотуватиметься без утворення на ній складок або зморшок перед початком напрямних каналів. Тобто, висловлюючись більш конкретно, даний винахід має на меті запропонувати пристрій, в якому у процесі намотування рухомої шторки на барабан вона утворює досить рівномірно та однорідно укладені один на одного спіральні шари. Для досягнення цієї мети передбачені утримувальні засоби, які дозволяють не допустити того, щоб витки рулону утворювали складки або зморшки у процесі переміщення шторки у напрямку положення закриття і/або щоб ці витки мали можливість ковзання стосовно один одного. Переважним чином ці утримувальні засоби містять засоби зачеплення, що проходять вздовж довжини шторки на щонайменше одній з її поверхонь, причому ці засоби зачеплення забезпечують фіксацію послідовно розташованих витків один стосовно одного з тим, щоб не допустити відносного ковзання послідовно розташованих в намотаному рулоні витків шторки. Переважним чином ці засоби зачеплення містять стрічку, що переважно виготовлена з гнучкого матеріалу і проходить на щонайменше одній з двох сторін рухомої шторки за довжиною цієї шторки, причому ця стрічка обладнана щонайменше одним виступом, який взаємодіє з відповідною частиною іншої поверхні шторки таким чином, щоб згаданий виступ входив в зачеплення з цією частиною у тому випадку, коли рухома шторка намотується на барабан. Сприятливим чином згадані засоби зачеплення містять стрічку, обладнану гачками, що розташовуються з однієї та іншої сторін від рухомої шторки таким чином, щоб ці гачки, розташовані з однієї сторони рухомої шторки, мали можливість входити в зачеплення з гачками, розташованими з іншої сторони цієї шторки, у тому випадку, коли рухома шторка намотується на барабан. Відповідно до переважного варіанта виконання запропонованого пристрою за даним винаходом передбачений щонайменше один елемент тиску, який дозволяє створити по суті радіальне по відношенню до згаданого барабана штовхальне зусилля, що впливає на засоби зачеплення з тим, 6 щоб зафіксувати послідовно розташовані витки рулону один стосовно одного. Відповідно до переважного варіанта виконання запропонованого пристрою за даним винаходом, згадані засоби утримування містять передавальний пас, який щонайменше частково охоплює згаданий рулон і створює зусилля стискання, що впливає на цей рулон, причому в цьому випадку передбачені засоби, призначені для адаптації форми цього паса до діаметра рулону у процесі намотування на барабан або змотування з барабана рухомої шторки. Відповідно до переважного варіанта виконання запропонованого винаходу передбачені засоби, призначені для створення тягового зусилля, що впливає на один з кінців згаданого передавального паса таким чином, щоб щонайменше частина цього передавального паса проходила вздовж контуру рулон у, що формується, створюючи таким чином зусилля тиску на цей рулон у процесі намотування рухомої шторки на барабан або її змотування з цього барабана. Відповідно до переважного варіанта виконання запропонованого винаходу згаданий передавальний пас замкнутий сам на себе і спрямовується за допомогою валів, що проходять по суті паралельно до осі барабана, причому згаданий рулон щонайменше частково охоплений цим привідним пасом, який перебуває у контакті із зовнішнім витком рулону, чинячи на цей рулон зусилля стискання. Переважним чином щонайменше один із згаданих валків встановлений рухомим чином по відношенню до барабана для того, щоб адаптувати форму цього привідного паса до діаметра рулону у процесі намотування на барабан або змотування з нього рухомої шторки. Інші характеристики та переваги запропонованого винаходу пояснюються з наведеного нижче опису декількох переважних прикладів, що не є обмежувальними, виконання пристрою з рухомою шторкою відповідно до цього винаходу, де даються посилання на наведені в додатку фігури, серед яких подано: - фіг. 1 - вигляд спереду пристрою з рухомою шторкою у положенні закриття цієї шторки, схематично; - фіг. 2 - вигляд збоку пристрою з рухомою шторкою, показаного на фіг. 1, схематично; - фіг. 3 - вигляд спереду бічної кромки шторки відповідно до першого переважного варіанта виконання пристрою з рухомою шторкою за даним винаходом, схематично; - фіг. 4 - вигляд бічної кромки рухомої шторки у поперечному розрізі по лінії IV-IV, показаній на фіг.3, схематично; - фіг. 5 - вигляд спереду бічної кромки шторки відповідно до другого переважного варіанта виконання пристрою з рухомою шторкою за даним винаходом, схематично; - фіг. 6 - вигляд бічної кромки шторки у поперечному розрізі по лінії VI-VI, показаній на фіг.5, схематично; - фіг. 7 - вигляд спереду бічної кромки шторки відповідно до третього переважного варіанта ви 7 82844 конання пристрою з рухомою шторкою за даним винаходом, схематично; - фіг. 8 - вигляд бічної кромки шторки у поперечному розрізі по лінії VIII-VIII, показаній на фіг.7, схематично; - фіг. 9 - вигляд бічної кромки шторки у поперечному розрізі по лінії IX-IX, показаній на фіг.7, схематично; - фіг. 10 - вигляд у збільшеному масштабі поперечного перерізу кількох укладених один на одного шарів рулону намотаної на барабан рухомої шторки відповідно до четвертого переважного варіанта виконання пристрою з рухомою шторкою за даним винаходом, схематично; - фіг. 11 - перспективний вигляд частини бічної кромки шторки, показаної на фіг. 10, схематично; - фіг. 12 - вигляд, подібний вигляду, показаному на фіг. 10, іншого переважного варіанта виконання запропонованого винаходу, показаного на фіг. 10, схематично; - фіг. 13 - вигляд у збільшеному масштабі поперечного перерізу декількох укладених один на одного шарів рулону намотаної на барабан рухомої шторки відповідно до п'ятого переважного варіанта виконання пристрою з рухомою шторкою за даним винаходом, схематично; - фіг. 14 - вигляд у поперечному розрізі барабана зі стискальним елементом у положенні закриття шторки відповідно до переважного варіанта виконання запропонованого винаходу, схематично; - фіг. 15 - вигляд у поперечному розрізі, відповідний вигляду, показаному на фіг. 14, але для того випадку, коли шторка перебуває у своєму відкритому положенні, схематично; - фіг. 16 - вигляд у горизонтальному розрізі по лінії XV-XV, показаному на фіг. 15, схематично; - фіг. 17 - вигляд збоку переважного варіанта виконання пристрою відповідно до запропонованого винаходу у тому випадку, коли рухома шторка перебуває у положенні відкриття, схематично; - фіг. 18 - вигляд збоку, подібний вигляду, показаному на фіг. 17, але у процесі закриття рухомої шторки, схематично; - фіг. 19 - вигляд збоку, подібний вигляду, показаному на фіг. 17, коли рухома шторка перебуває у положенні закриття, схематично; - фіг. 20 - вигляд збоку переважного варіанта виконання пристрою відповідно до запропонованого винаходу у тому випадку, коли рухома шторка перебуває у положенні відкриття, схематично; - фіг. 21 - вигляд збоку, подібний вигляду, показаному на фіг. 20, коли рухома шторка перебуває у положенні закриття, схематично; - фіг. 22 - вигляд збоку іншого переважного варіанта виконання барабана, на який намотана рухома шторка, відповідно до заявленого винаходу, коли ця шторка перебуває у положенні відкриття, схематично; - фіг. 23 - вигляд в розрізі по лінії ХХШ-ХХШ, показаній на фіг.22, схематично; - фіг. 24 - вигляд у поперечному розрізі рулону, утвореного послідовно розташованими витками намотаної рухомої шторки, що має жорсткі плас 8 тини, шарнірно сполучені одна з одною, схематично; - фіг. 25 - вигляд поперечного перерізу по лінії XXV-XXV, показаній на фіг.24, схематично; - фіг. 26 - вигляд у поздовжньому розрізі барабана, на який намотана рухома шторка, схематично; - фіг. 27 - вигляд у поздовжньому розрізі барабана, на який намотана рухома шторка, відповідно до варіанта виконання пристрою з рухомою шторкою, показаного на фіг.26, схематично; - фіг. 28 - вигляд частини рухомої шторки з органом, що не піддається стисканню, відповідно до переважного варіанта виконання запропонованого винаходу, схематично; - фіг. 29 - вигляд в розрізі по лінії IXXX-IXXX, показаній на фіг.28, схематично; - фіг. 30 - вигляд в перспективі намотаної рухомої шторки відповідно до переважного варіанта виконання, показаного на фіг.28 і 29; - фіг. 31 - вигляд горизонтального поперечного перерізу барабана, з якого змотана рухома шторка, схематично; - фіг. 32 - вигляд горизонтального поперечного перерізу барабана, подібний вигляду, показаному на фіг.31, у тому випадку, коли рухома шторка намотана на барабан, схематично. На наведених у додатку фігурах однакові цифрові позиції стосуються однакових або аналогічних елементів. У загальному випадку запропонований винахід стосується пристрою з рухомою шторкою, яка взаємодіє з привідними засобами типу барабана, обертальна вісь якого з'єднана з валком електричного двигуна. Ця рухома шторка виконана з можливістю переміщення відповідно до руху опускання або руху підняття між, відповідно, положенням закриття і положенням відкриття і призначена для перекриття дверного або віконного отвору у стіні чи іншого отвору, наприклад, проходу коридору. У даному випадку під терміном "шторка" в рамках запропонованого винаходу слід розуміти будь-який плоский і, щонайменше частково, гнучкий або такий, що піддається згинанню, елемент типу брезенту, виго товленої з пластичного матеріалу стрічки, металевого листа, металевої сітки, протимоскітної сітки тощо. Більш конкретно, йдеться про рухому шторку, яка може бути намотана на барабан, вісь обертання якого є перпендикулярною до напрямку переміщення цієї шторки у процесі її відкриття. Однак тут слід зазначити, що у даному випадку перевага надається гнучким шторкам, утвореним, наприклад, з брезенту. Внаслідок цього наведені в додатку фігури ілюструють рухому шторку, що являє собою такий брезент. На фіг. 1 запропонований пристрій з рухомою шторкою схематично показаний у закритому положенні. Цей пристрій містить рухому шторку 1, яка має бічні кромки 2 і 3, що виступають по відношенню до площини цієї шторки 1 і переважним чином сформовані у вигляді суцільного стовщення або у вигляді послідовності невеличких стовщених блоків, шарнірно сполучених один з одним, причому ці бічні кромки переміщаються у напрямних 9 82844 каналах 4 і 5. Ці напрямні канали 4 і 5 передбачені з одного та з іншого боку від дверного або віконного отвору 6, який виконаний у стінці 7. Над цим дверним або віконним отвором 6 розташований барабан 8, на який може бути намотана рухома шторка 1. Всередині барабана 8 розміщений електричний двигун 9, який приводить цей барабан 8 в обертання відносно його поздовжньої осі. Це дозволяє забезпечити намотування рухомої шторки 1 на барабан 8 для того, щоб переводити цю шторку у положення відкриття, або забезпечити змотування цієї шторки 1 із згаданого барабана у положення закриття. У процесі переміщення шторки 1 у положення закриття бічні кромки 2 і 3 цієї шторки спрямовуються за допомогою напрямних каналів 4 і 5. В середній частині цієї рухомої шторки 1 передбачене прозоре віконце 10. У процесі відкриття шторки 1 відбувається намотування цієї шторки на барабан 8, в результаті чого формується рулон, утворений спіральними витками, сформованими послідовно укладеними один на одного шарами рухомої шторки 1. Відповідно до запропонованого винаходу передбачені утримувальні засоби, які дозволяють отримати досить компактний рулон, в якому послідовно розташовані витки щільно притиснуті один до одного. Ці утримувальні засоби дозволяють, таким чином, виключити можливість утворення на цих ви тках р улону складок або зморшок у процесі змотування з барабана рухомої шторки 1 у той момент, коли бічні кромки цієї шторки входять у верхні кінці напрямних каналів 4 і 5. Ці утримувальні засоби мають у своєму складі, зокрема, засоби зачеплення, які проходять вздовж довжини цієї рухомої шторки 1 на щонайменше одній із сторін цієї шторки. У тому випадку, коли рухома шторка 1 намотується на барабан 8, ці засоби зачеплення дозволяють зафіксувати послідовно розташовані витки шторки один стосовно одного для того, щоб виключити можливість ковзання стосовно один одного послідовно розташованих шарів цієї шторки 1. Перший переважний варіант виконання запропонованого винаходу схематично поданий на фіг.3 і 4. Ці фігури демонструють частину рухомої шторки 1 у місці розташування однієї з її бічних кромок 2 або 3, які утворені суцільним стовщенням. Рухома шторка 1 має зокрема, у безпосередній близькості від своїх бічних кромок 2 і 3, засоби зачеплення 11, які містять виступи 12, що проходять вздовж довжини шторки 1 на одній з поверхонь. У процесі намотування рухомої шторки 1 на барабан ці виступи зачіпляються за відповідні виїмки 13, передбачені на другій стороні цієї шторки 1. Таким чином, послідовно розташовані витки шторки 1, яка намотана на барабан 8, виявляються зафіксованими стосовно один одного. В результаті наявності деякого тертя або деякого зчеплення між виступами 12 і відповідними їм виїмками 13 різні шари шторки 1, що утворюють ці витки, не мають можливості ковзати стосовно один одного. Згадані виступи 12, зокрема, стискаються у відповідних виїмках 13 для того, щоб не 10 рухомо зафіксувати послідовно розташовані витки один стосовно одного. Переважним є те, що зона рухомої шторки 1, яка обладнана згаданими виступами 12 і відповідними виїмками 13, виготовлена з певного еластомерного матеріалу, наприклад, з поліуретану. Зокрема, вибір у даному випадку еластомерного матеріалу покращує умови зачеплення виступів 12 з виїмками 13. У процесі закриття шторки 1 в результаті обертання барабана 8 виступи 12 автоматично виходять із зачеплення з відповідними виїмками 13 у міру розмотування цієї шторки 1. На фіг. 5 і 6 схематично подано другий переважний варіант виконання рухомої шторки 1 відповідно до запропонованого винаходу, в якому згадані засоби зачеплення 11 містять стрічку 14, обладнану гачками. Така стрічка 14 утворена, наприклад, гачками типу Velcro® і закріплена на обох сторонах рухомої шторки 1 таким чином, щоб у тому випадку, коли ця шторка 1 намотується на барабан 8, гачки стрічки 14 однієї із сторін цієї шторки входять у зачеплення з гачками стрічки 14, яка розташована на другій стороні цієї шторки. Згадані стрічки проходять вздовж поздовжнього напрямку цієї р ухомої шторки 1 у безпосередній близькості від кожної з її бічних кромок 2 і 3. Хоча згадані стрічки 14 переважним чином будуть виконані по суті суцільними, можливий також варіант виконання, відповідно до якого передбачається переривчаста послідовність цих стрічок вздовж поздовжнього напрямку шторки 1. На фіг. 7-9 схематично поданий третій переважний варіант виконання засобів зачеплення відповідно до заявленого винаходу, в якому зубчастий привідний пас 15 закріплений на рухомій шторці 1 і проходить вздовж поздовжнього напрямку цієї шторки. Таким чином, одна із сторін цієї рухомої шторки 1 виявляється обладнаною послідовністю зубців 16, тоді як друга сторона цієї шторки 1 містить відповідні виїмки 17. У процесі намотування на барабан шторки 1 зубці 16, розташовані на одній стороні цієї шторки, входять в зачеплення з відповідними виїмками 17, розташованими на другій стороні шторки 1, перешкоджаючи при цьому відносному ковзанню послідовно розташованих шарів рухомої шторки 1 у сформованому в результаті цього намотування рулоні. В одному з переважних варіантів цього способу здійснення запропонованого винаходу р ухома шторка 1 обладнана послідовністю зубців, розташованих вздовж бічних кромок шторки, але тільки на одній з її сторін. При цьому друга сторона цієї шторки виконана у вигляді суцільної стрічки, виготовленої з матеріалу, що піддається пружному стисканню, наприклад, з штучно спіненого матеріалу, таким чином, що у процесі намотування рухомої шторки на барабан згадані зубці забезпечують локальне стискання цієї стрічки, утворюючи внаслідок цього порожнини, з якими входять в зачеплення згадані зубці. Таким чином, послідовно розташовані витки рухомої шторки, намотаної на барабан, позбавлені можливості ковзання стосовно один одного. 11 82844 На фіг. 10 схематично подано поперечний переріз послідовно розташованих шарів намотаної на барабан 8 рухомої шторки 1 відповідно до четвертого переважного варіанта виконання засобів зачеплення за даним винаходом. У цьому варіанті виконання засоби зачеплення містять виступ 12, який нерухомо розташований на рухомій шторці 1 і проходить вздовж поздовжнього напрямку цієї шторки 1 у безпосередній близькості від її бічної кромки 2 або 3. Цей виступ 12 проходить з однієї сторони рухомої шторки 1, розташований, зокрема, паралельно бічним кромкам 2 і 3 цієї шторки 1 і взаємодіє з канавкою 18, яка обмежена двома елементами жорсткості 19 і 20, що мають круглий поперечний переріз і передбачені на другій стороні шторки 1, і які також проходять вздовж поздовжнього напрямку шторки 1 та паралельно її бічним кромкам 2 i 3. Поперечний переріз основи виступу 12 у безпосередній близькості від поверхні шторки 1 виконаний дещо меншим порівняно з поперечним перерізом його верхньої частини таким чином, щоб цей виступ 12 мав можливість бути затиснутим у канавці 18 між підкріпними елементами 19 і 20 у процесі намотування на барабан рухомої шторки 1. Для цього згадані підкріпні елементи 19 і 20 мають можливість пружно деформуватися у процесі введення виступу 12 в канавку 18. Зокрема, у процесі намотування рухомої шторки 1 виступ 12 поступово затискається у канавці 18 між ребрами 19 і 20. Одночасно ці ребра 19 і 20 наближаються один до одного по відношенню до своїх основ 48 і верхня частина виступу 12 розширяється і трохи сплющується у міру того, як збільшується кривизна намотуваної рухомої шторки 1. Таким чином, виступ 12 затискається між ребрами 19 і 20 у канавці 18, фіксуючи тим самим послідовно розташовані витки шторки 1 стосовно один одного. У тому випадку, коли рухома шторка 1 переміщається у напрямку положення закриття, ця шторка 1 поступово довшає у тому місці, де вона змотується з барабана 8. У цьому місці ребра 19 та 20 і виступ 12 набувають своєї початкової форми таким чином, щоб виступ 12 мав можливість звільнитися від ребер 19 і 20. У цьому переважному варіанті виконання заявленого винаходу бічні кромки 2 і 3 складають частину суцільної стрічки 49, що проходить вздовж рухомої шторки 1 і включає також ребра 19 та 20 і виступ 12. Ця стрічка 49 переважним чином виготовлена з певного еластомерного матеріалу, наприклад, з поліуретану. На кожній з бічних сторін гнучкого брезенту 50 закріплена така стрічка 49 для того, щоб сформува ти рухому шторку 1. Як це можна бачити на фіг. 11, виступ 12 переважним чином обладнаний сукупністю вирізів 51, що проходять у поперечному напрямку по відношенню до поздовжнього напрямку шторки. Ці вирізи 51 розташовуються на однакових відстанях один від одного і дозволяють виключити утворення тріщин на цьому виступі 51 у процесі намотування рухомої шторки 1. Цей виступ 51 переважним чином розміщений на тій поверхні рухомої шторки 1, яка відповідає зовнішній поверхні витків, 12 формованих у процесі намотування цієї шторки 1 на барабан. Відповідно до можливого варіанта цього способу здійснення запропонованого винаходу, як це є очевидним з фіг. 12, загострені стрижні 52, що проходять поперечно по відношенню до площини рухомої шторки 1, представлені у виступі 12. Ці стрижні 52 проходять своїми загостреними вершинами в канавки 18 таким чином, щоб у процесі введення виступу 12 у цю канавку 18, коли рухома шторка 1 намотується на барабан, ці стрижні 52 проникали у верхню частин у виступ у 12 попереднього витка. Таким чином, послідовно розташовані витки намотаної на барабан рухомої шторки 1 щільно прилягають один до одного і не мають можливості ковзати стосовно один одного. Це дозволяє розмотувати р ухому шторку 1 з її положення відкриття, чинячи штовхальне зусилля на бічні кромки 2 і 3 цієї шторки 1 вздовж поздовжнього напрямку цих кромок у напрямних каналах 4 і 5 для того, щоб переміщати рухому шторку 1 до її положення закриття. Відповідно до цього варіанта виконання запропонованого винаходу рухома шторка 1 може мати дуже великі розміри. Очевидно, що можна також передбачити наявність декількох виступів 12, розташованих поряд один з одним на одній поверхні рухомої шторки 1 і взаємодіючих з відповідною кількістю канавок 18, сформованих між ребрами 19 і 20, що розташовані на іншій поверхні цієї шторки 1. На фіг. 13 схематично подано п'ятий переважний варіант виконання засобів зачеплення відповідно до запропонованого винаходу. На цій фігурі схематично показаний поперечний переріз частини послідовно розташованих шарів рухомої шторки 1, що формуються у процесі намотування цієї шторки 1 на барабан 8. У цьому випадку рухома шторка 1 має у безпосередній близькості від своїх бічних кромок 2 і 3 поперечний переріз W-подібної форми, визначаючи, таким чином, на одній стороні цієї шторки 1 три ребра 21,22 і 23, що проходять паралельно один одному вздовж поздовжнього напрямку цієї рухомої шторки 1. Між цими ребрами 21,22 і 23 сформовані канавки 24 і 25. Друга сторона цієї рухомої шторки 1 має два ребра 26 і 27, які відповідають згаданим канавкам 24 і 25. На іншій стороні цієї рухомої шторки 1 наявні два ребра 26 і 27, які відповідають згаданим вище канавкам 24 і 25. При цьому між ребрами 26 і 27 розташована канавка 28. У процесі намотування рухомої шторки 1 на барабан ребра 21,22 і 23 та канавки 24 і 25, що розташовані на одній стороні шторки 1, вступають у взаємодію відповідно з канавкою 28 та з ребрами 26 і 27, розташованими на іншій стороні цієї шторки 1. Таким чином, забезпечується формування досить компактного рулону, в якому послідовно розташовані витки рухомої шторки 1 не мають можливості ковзати стосовно один одного. Зубці 29 передбачені у тому місці, де ребра 21,22 і 23 та канавки 24 і 25, що розташовані на одній стороні рухомої шторки 1, входять в механічний контакт відповідно з канавкою 28 та ребрами 26 і 27, розташованими на іншій стороні цієї штор 13 82844 ки 1, у процесі намотування цієї рухомої шторки 1 на барабан. Таким чином, у процесі намотування на барабан цієї рухомої шторки 1 зубці 29, що розташовані на одній стороні шторки 1, входять в зачеплення із зубцями 29, розташованими на іншій стороні цієї шторки 1. Ці зубці 29 специфічним чином формують зазублену зону у згаданих канавках та на згаданих ребрах. Місце рухомої шторки 1, що має поперечний переріз W-подібної форми, переважним чином виготовлене з певного еластомерного матеріалу, наприклад, з поліуретану, який у даному випадку є достатньо жорстким для того, щоб мати можливість утримувати згадані ребра у відповідних канавках. Відповідно до переважного варіанта виконання заявленого винаходу може бути передбачений спеціальний елемент тиску, який дозволяє забезпечити створення штовхального зусилля, що впливає на засоби зачеплення, з тим щоб забезпечити фіксацію послідовно розташованих витків рухомої шторки 1 один стосовно одного у процесі намотування цієї шторки 1 на барабан 8. Цей варіант виконання схематично поданий на фіг. 14-16. Відповідно до цього переважного варіанта рухома шторка 1 затискається між тією частиною цієї шторки 1, яка вже намотана на барабан 8, утворюючи при цьому рулон 31, і згаданим елементом тиску. Цей елемент тиску містить, зокрема, обертовий валок 30, поздовжня вісь якого, по суті, є паралельною поздовжній осі обертання барабана 8. Цей валок 30 розташований у тому місці, де у процесі намотування рухомої шторки 1 на згаданий барабан поверхня тієї частини шторки 1, яка ще не намотана на барабан, входить в механічний контакт з тією частиною шторки 1, яка вже формує спіральний виток навколо барабана 8. Внаслідок цього у згаданому місці спіральні витки рулону 31 розмотуються і засоби зачеплення розчіпляються у процесі розмотування цієї шторки 1 у напрямку закриття. Оскільки відомо, що у процесі намотування або розмотування рухомої шторки 1 діаметр рулону 31 змінюється, стискальний елемент 30 і барабан 8 змонтовані рухомим чином один стосовно одного. Зокрема, передбачені засоби, призначені для підтримання певного зусилля тиску між рулоном 31 і валком тиску 30. Як це є очевидним з фіг. 14 і 15, обертовий валок тиску 30 встановлений фіксованим чином на стінці 7 над підлягаючим перекриттю отвором 6, тоді як валок 32 барабана 8 виконаний з можливістю переміщення вздовж горизонтального напрямку у горизонтальній напрямній 33, що виконана у корпусі 46 запропонованого пристрою на кожному з кінців цього валка 32. Барабан 8 взаємодіє з двома спіральними пружинами тиску 34 і 35, один кінець яких закріплений на барабані 8, а інший кінець закріплений на згаданому корпусі 46. Ці пружини 34 і 35 проходять по суті паралельно напрямній 33. Таким чином, барабан 8 виконаний з можливістю переміщення вздовж цієї напрямної 33 у процесі намотування або змотування згаданої рухомої шторки, забезпечуючи при цьому підтримання на постійному рівні 14 зусилля тиску між барабаном 8 або рулоном 31,з одного боку, і згаданим валком тиску - з іншого боку. На фіг. 16 схематично показаний валок 30 тиску у положенні, коли рухома шторка 1 обладнана засобами зачеплення, подібними засобам зачеплення, схематично показаним на фіг. 13. За допомогою штовхального зусилля, яке впливає з боку валка 30 на рухому шторку 1, згадані ребра вставляються у відповідні їм канавки, для того щоб зафіксувати послідовно розташовані і спіральні витки рухомої шторки 1 стосовно один одного. Засоби зачеплення 11 виконані таким чином, що розташовані один над одним спіральні витки рухомої шторки 1, намотаної на барабан 8, були зафіксовані один стосовно одного, але щоб ці спіральні витки автоматично розчіплялися один від одного у тому випадку, коли барабан 8 приводиться в обертальний рух у напрямку, протилежному напрямку намотування цієї рухомої шторки 1 на цей барабан 8. На фіг. 17-19 схематично подано переважний варіант виконання пристрою відповідно до заявленого винаходу, у якому згадані утримувальні засоби містять привідний пас 36, який охоплює, щонайменше частково, рулон 31, утворений рухомою шторкою 1, намотаною на барабан 8. Цей привідний пас 36 чинить зусилля тиску на рулон 31 у процесі намотування або у процесі розмотування рухомої шторки 1 і має засоби, призначені для безперервної адаптації форми цього привідного паса 36 до змінюваного діаметра рулону 31. Цей привідний пас 36 визначає напрямну поверхню, яка дозволяє забезпечити можливість обертання рулону 31 навколо своєї осі при тому, що цей привідний пас спирається як напрямна поверхня на рулон 31. Ця напрямна поверхня утворена, зокрема, сукупністю роликів 37, які розташовані на поверхні привідного паса 36, спрямованою у бік рулону 31. Ці ролики 37 забезпечують можливість обертання згаданого рулону 31 відносно своєї поздовжньої осі у процесі дії зусилля тиску, що впливає на рулон 31. Внаслідок дії цього зусилля тиску, а також внаслідок наявності зусиль тертя, які існують між послідовно розташованими спіральними витками рулону 31, згадані спіральні витки не мають можливості ковзати стосовно один одного. Крім того, створюється перешкода для формування складок або зморшок у процесі розмотування рухомої шторки 1. Один з кінців цього привідного паса 36 закріплений на стрижні 38, який розташований у безпосередній близькості від рулону 31, між цим рулоном і тією частиною рухомої шторки 1, яка ще не намотана на барабан. Цей стрижень 38 виконаний з можливістю переміщення в щілині 39, що проходить в радіальному напрямку по відношенню до поздовжньої осі барабана 8. При цьому привідний пас 36 проходить від цього стрижня 38 навколо рулону 31 таким чином, щоб частина рухомої шторки 1, яка ще не намотана на барабан, опинилася між цим стрижнем 38 і привідним пасом 36. 15 82844 Тягове зусилля впливає на другий кінець привідного паса 36. Для цього тягарець 47 закріплений на цьому другому кінці привідного паса і виконаний з можливістю переміщення у вертикальному напрямку вздовж напрямних каналів 4 і 5. У процесі розмотування намотаної на барабан рухомої шторки 1 діаметр рулону 31 і, відповідно, діаметр його периферійної частини зменшуються. Наслідком цього є те, що згаданий тягарець 47 опускається на відстань, відповідну довжині напрямних каналів 4 і 5. В результаті дії цього тягарця 47 привідний пас 36 залишається натягнутим і підтримує зусилля тиску на рулон 31. Водночас стрижень 38 ковзає у згаданій щілині 39 і утримується навпроти рулону 31 за допомогою зусилля натягу, яке впливає на другий кінець привідного паса 36. На фіг.20 і 21 схематично поданий ще один переважний варіант виконання зображення, в якому привідний пас 40, що замкнутий сам на себе, виконаний з можливістю взаємодії з рулоном 31. Внутрішня поверхня цього замкнутого привідного паса 40 спрямовується на валках 41, які розташовані навколо рулону 31 на деякій відстані від нього. Осі цих валків проходять, по суті, паралельно осі обертання барабана 8. Зовнішня поверхня привідного паса 40 охоплює рулон 31, переважно у безпосередній близькості від його бічних кромок 2 і 3, і стискає цей рулон 31, чинячи на нього певне зусилля тиску. При цьому передбачено вільний простір 42, через який рухома шторка 1 може переміщатися у бік напрямних каналів 4 і 5 у процесі розмотування цього рулону. У тому випадку, коли рухома шторка 1 згорнута в рулон, або у тому випадку, коли вона розмотана в результаті обертання барабана 8 стосовно його осі, привідний пас 40, який постійно перебуває у контакті із зовнішнім витком рулону 31, приводиться в рух цим зовнішнім витком і переміщається на валках 41. Цей привідний пас 40 може бути виготовлений з еластичного матеріалу, наприклад, з каучуку, таким чином, щоб він мав можливість подовжуватися у тому випадку, коли діаметр рулону 31 збільшується у процесі намотування рухомої шторки 1, або скорочуватися у тому випадку, коли діаметр цього рулону зменшується у процесі розмотування рухомої шторки 1. Відповідно до іншого переважного варіанта виконання винаходу один з валків 41, на яких спрямовується привідний пас 40, може бути встановлений рухомим чином і з'єднаний, наприклад, з пружиною, яка забезпечує постійний натяг привідного паса 40. Таким чином, цей рухомий валок переміщається у міру того, як діаметр рулону змінюється у процесі намотування або розмотування рухомої шторки 1. Переважним чином валок 41, що розташований ближче за інші до рулону 31 у просторі між цим рулоном і тією частиною рухомої шторки 1, яка ще не намотана на цей рулон, також може бути виконаний рухомим, для того щоб знаходитися у безпосередній близькості до рулону 31 або у положенні притиснення до цього рулону. 16 На фіг.22 і 23 схематично подано переважний варіант виконання пристрою з рухомою шторкою відповідно до запропонованого винаходу, в якому згадані засоби зачеплення містять сукупність присосків 53, розташованих вздовж бічних кромок 2 і 3 рухомої шторки 1. Валок тиску 30 обладнаний у тому місці, де рухома шторка у своєму вільному положенні перетворюється в рулон 31, утворений послідовно розташованими спіральними витками, у процесі намотування рухомої шторки 1. Цей валок 30 створює штовхальне зусилля, що впливає на рухому шторку у тому місці, де присоски 53 можуть приєднуватися і закріплятися на зовнішній поверхні витка, що розпочинає формуватися, рухомої шторки 1. Пристрій з рухомою шторкою відповідно до заявленого винаходу може містити шторку, утворену послідовністю жорстких пластин 54, які шарнірно сполучені одна з одною. Такий пристрій з рухомою шторкою схематично показаний на фіг.24 і 25. Для того, щоб перемістити рухому шторку 1 у положення відкриття, ця шторка намотується на барабан 8. Пластини 54 цієї шторки проходять паралельно осі обертання барабана 8. Кожна пластина 54 обладнана на кожному із своїх кінців зубцем 55, який проходить поперечно по відношенню до площини шторки 1 на одній її стороні. При цьому на іншій стороні шторки 1 кожна пластина 54 обладнана вирізом 56 таким чином, щоб у процесі намотування цієї шторки 1 на барабан 8 зубці 55 вставлялися в ці вирізи 56, формуючи при цьому рулон 31, послідовно розташовані витки якого зафіксовані один стосовно одного і не мають можливості ковзати стосовно один одного. У цьому переважному варіанті виконання передбачений елемент тиску 57, який дозволяє створити што вхальне зусилля, що впливає на шторку 1 у тому місці, де починається формування витків у процесі відкриття цієї шторки 1 і де шторка 1 змотується з рулону у процесі її закриття. Можна прикласти штовхальне зусилля до пластин 54 за допомогою стискального елемента 57 у процесі намотування шторки 1, на частину цієї шторки 1, намотаної у вигляді рулон у 31 у процесі її відкриття з тим, щоб вставити зубці 55 формованого у даний момент витка у відповідні вирізи 56 раніше сформованого витка. Елемент тиску 57 містить два валки 58 і 59, які виконані з можливістю вільного обертання навколо своїх осей 60, паралельних осі обертання барабана 8. Замкнутий сам на себе привідний пас 61 спрямовується за допомогою цих валків 58 і 59 і притискається до частини периферійної зони рулону 31. Згадані валки 58 і 59 розташовані на деякій відстані один від одного таким чином, щоб привідний пас 61, який спрямовується цими валками 5 8 і 59, спирався на рулон 31. Як це проілюстроване на фіг.25, зубці 55 і, отже, вирізи 56 розташовані у тій частині рухомої шторки 1, яка, ще не будучи намотаною, переміщається у відповідних напрямних каналах 4 або 5. Для того, щоб підтримувати контакт між рулоном 31 і привідним пасом 61, вал 32 барабана 8 переміщається у напрямній 33, що проходить 17 82844 вздовж напрямку, перпендикулярного площині ще не намотаної частини рухомої шторки у процесі відкриття або закриття цієї шторки 1. Зокрема, передбачена пружина, не показана на фіг.24, яка створює зусилля тиску на вал 32 або на валки 58 та 59 і дозволяє підтримувати зусилля тиску між рулоном 31 і привідним пасом 61. На фіг.26 схематично подано барабан 8, на який намотана рухома шторка 1, утворена гнучким брезентом 50 з бічними кромками 2 і 3, які виступають по відношенню до площини шторки 1 з тієї сторони цієї шторки, яка звернена у бік барабана 8. Цей барабан 8 містить циліндр 62, кінці 63 якого розширюються, утворюючи, таким чином, по суті конічну форму. Ці конічні кінці 63 обладнані вирізом 64, що проходить по спіральній лінії навколо їх зовнішньої поверхні. Рухома шторка 1 переважно має трапецієподібну форму таким чином, щоб ширина цієї шторки 1 у місці розташування її нижньої кромки 65 була дещо більшою, ніж ширина верхньої частини цієї шторки 1. Таким чином, відстань між напрямними каналами 4 і 5 поступово збільшується від верхніх кінців цих напрямних каналів 4 і 5, розташованих у безпосередній близькості від барабана8, до нижніх кінців напрямних каналів 4 і 5. Внаслідок цього у тому випадку, коли рухома шторка 1 перебуває у положенні закриття, вона виявляється добре натягнутою між напрямними каналами. Крім того, у процесі намотування рухомої шторки 1 послідовно розташовані витки, що формуються навколо барабана 8, також натягуються таким чином, що шторка намотується з утворенням дуже компактного рулону. На фіг.27 схематично показаний інший переважний варіант виконання винаходу, відповідно до якого послідовно розташовані витки рухомої шторки 1, намотаної на барабан 8, фіксуються один стосовно одного у процесі намотування цієї шторки 1. Для цього бічні кромки 2 і З рухомої шторки 1 утворюють ребро 66, що проходить поперечно по відношенню до площини цієї шторки 1. Це ребро обладнане вирізами 67 і 68 на кожній із бічних сторін ребра 66. Таким чином, у процесі намотування рухомої шторки 1 на барабан 8 це ребро 66 проходить за попередній виток шторки 1 і входить у виріз 67 ребра цього попереднього витка. Таким чином, послідовно розташовані витки рухомої шторки 1 фіксуються один стосовно одного у процесі намотування шторки 1. Для того, щоб ввести ребро 66 у виріз 67 ребра попереднього витка, виконано елемент тиску 57, утворений циліндром, вісь якого переважним чином паралельна осі барабана 8. Цей циліндр спирається на бічну кромку 2 або З тієї частини шторки 1, яка перетворюється у виток, таким чином, щоб вставити ребро 66 у виріз 67 попереднього витка. На фіг.28-32 схематично подано ще один переважний варіант виконання заявленого винаходу, відповідно до якого передбачений подовжений орган 69, що проходить вздовж бічної кромки 2 або 3 рухомої шторки 1. Цей орган 69 виконаний не стискуваним у поздовжньому напрямку і спираєть 18 ся на виступаючу частин у 70, виконану на бічній кромці 2 або 3 шторки 1. У процесі відкриття рухомої шторки 1 орган 69 намотується разом зі шторкою 1, утворюючи послідовно розташовані витки, як це показано на фіг.30 і 32. Для того, щоб перемістити шторку 1 у положення закриття, штовхальне зусилля прикладається до цього органа 69 вздовж його поздовжнього напрямку. Нижній кінець органа 69 впливає на згадану виступаючу частину 70, розташовану у безпосередній близькості від нижньої кромки 65 рухомої шторки 1. Цей орган 69 виконаний з можливістю приведення в рух за допомогою вала 32 барабана 8 або безпосередньо, наприклад, за допомогою електричного двигуна. У тому випадку, коли рухома шторка 1 перебуває у відкритому положенні, орган 69, що не піддається стисканню, намотаний на барабан 8, утворюючи укладені один на одного витки. Цей орган 69 обладнаний засобами зачеплення, призначеними для того, щоб фіксувати послідовно розташовані витки один стосовно одного таким чином, щоб у процесі розмотування шторки 1, наприклад, за допомогою приведення в рух барабана 8, штовхальне зусилля впливало на не стискуваний орган 69 вздовж його поздовжнього напрямку. Засоби зачеплення містять, зокрема, послідовність зубців 71, виконаних на одній стороні органа 69, а відповідні виїмки 72 виконані на протилежній стороні органа 69. Таким чином, у процесі намотування рухомої шторки 1 послідовно розташовані витки, утворені органом 69, зачіпляються один за одного у тому випадку, коли зубці 71 вводяться у виїмки 72. У тому випадку, коли напрямний канал виконаний для того, щоб спрямовувати бічні кромки 2 і 3 рухомої шторки 1, не стискуваний орган 69 також переміщається у цих напрямних каналах у процесі відкриття або закриття шторки 1. Це дозволяє, щоб бічні кромки 2 і 3 виходили з напрямних каналів так, як це описане, наприклад, у патентному документі EP 0272733, у тому випадку, коли деяке зусилля впливає на рухому шторку у напрямку, поперечному по відношенню до напрямних каналів. Водночас виступаюча частина 70 звільняється від органа 69. Рухома шторка 1 має стовщення 73, що проходить вздовж довжини цієї шторки 1, причому його товщина у напрямку, перпендикулярному площині шторки 1, в основному відповідає товщині не стискуваного органа 69 у цьому ж напрямку. Таким чином, у процесі відкриття рухомої шторки 1 рулон, утворений рухомою шторкою 1, і рулон, утворений у процесі намотування органа 69, мають однаковий діаметр. Не стискуваний орган 69 може бути утворений стрижнем, виготовленим з гнучкого матеріалу, такого, наприклад, як поліуретан, підсилений скловолокном, або може бути утворений стрижнем, виготовленим з кевлару. Можна також використовувати металевий ланцюг або ланцюг, виготовлений з синтетичного матеріалу, ланки якого обладнані засобами, призначеними для зачеплення один з одним у тому випадку, коли цей ланцюг намотаний. 19 82844 Циліндр 30 тиску розташований у тому місці, де намотується орган 69, для того, щоб сформувати згадані витки у процесі відкриття рухомої шторки 1. Цей циліндр 30 створює зусилля тиску на орган 69 для того, щоб ввести зубці 71 витка, який формується у даний момент, у виїмки 72 попереднього витка. Барабан 8 підвішений на одному кінці поворотного важеля 74, який закріплений другим своїм кінцем на стінці над циліндром 30. Таким чином, під дією сили ваги зусилля тиску завжди присутнє між цим циліндром 30 тиску і згаданим органом 69. Очевидно, що в інши х переважних варіантах виконання заявленого винаходу можна передбачити засоби зачеплення, які описані вище, на не стискуваному органі, замість того, щоб фіксувати ці засоби зачеплення на площині рухомої шторки. Очевидно, що заявлений винахід не обмежується описаними вище і поданими на наведених у додатку фігура х варіантами його виконання, але можуть бути розглянуті й інші його варіанти, що не виходять за рамки формули цього винаходу. Так, наприклад, засоби зачеплення можуть містити сукупність постійних магнітів, які розташовані вздовж поздовжнього напрямку рухомої шторки на одній з її сторін. 20 Хоча у різних варіантах виконання заявленого винаходу засоби утримання і засоби зачеплення розташовані у певному місці або у безпосередній близькості від бічних кромок 2 і З рухомої шторки 1, є можливим також, щоб ці засоби були виконані, наприклад, по суті, в середині між бічними кромками 2 і 3 або щоб вони проходили по всій ширині цієї шторки 1. Крім того, пристрій з рухомою шторкою відповідно до заявленого винаходу не обмежується дверними або віконними отворами з вертикально розташованими напрямними каналами, але може також мати горизонтально розташовані напрямні канали або напрямні канали, що проходять в будьякому іншому напрямку, у тому випадку, коли ця рухома шторка використовується, наприклад, як сонцезахисний екран. У деяких інших випадках можна передбачити тільки один горизонтально розташований напрямний канал з верхньої сторони дверного або віконного отвору таким чином, щоб рухома шторка була підвішена у цьому напрямному каналі, або не передбачати взагалі жодного напрямного каналу. І, зрештою, згадані ребра можуть бути утворені послідовністю виступів, що проходять на деякій відстані один від одного. 21 82844 22 23 82844 24 25 82844 26 27 Комп’ютерна в ерстка Д. Шев ерун 82844 Підписне 28 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
