Вітродвигун

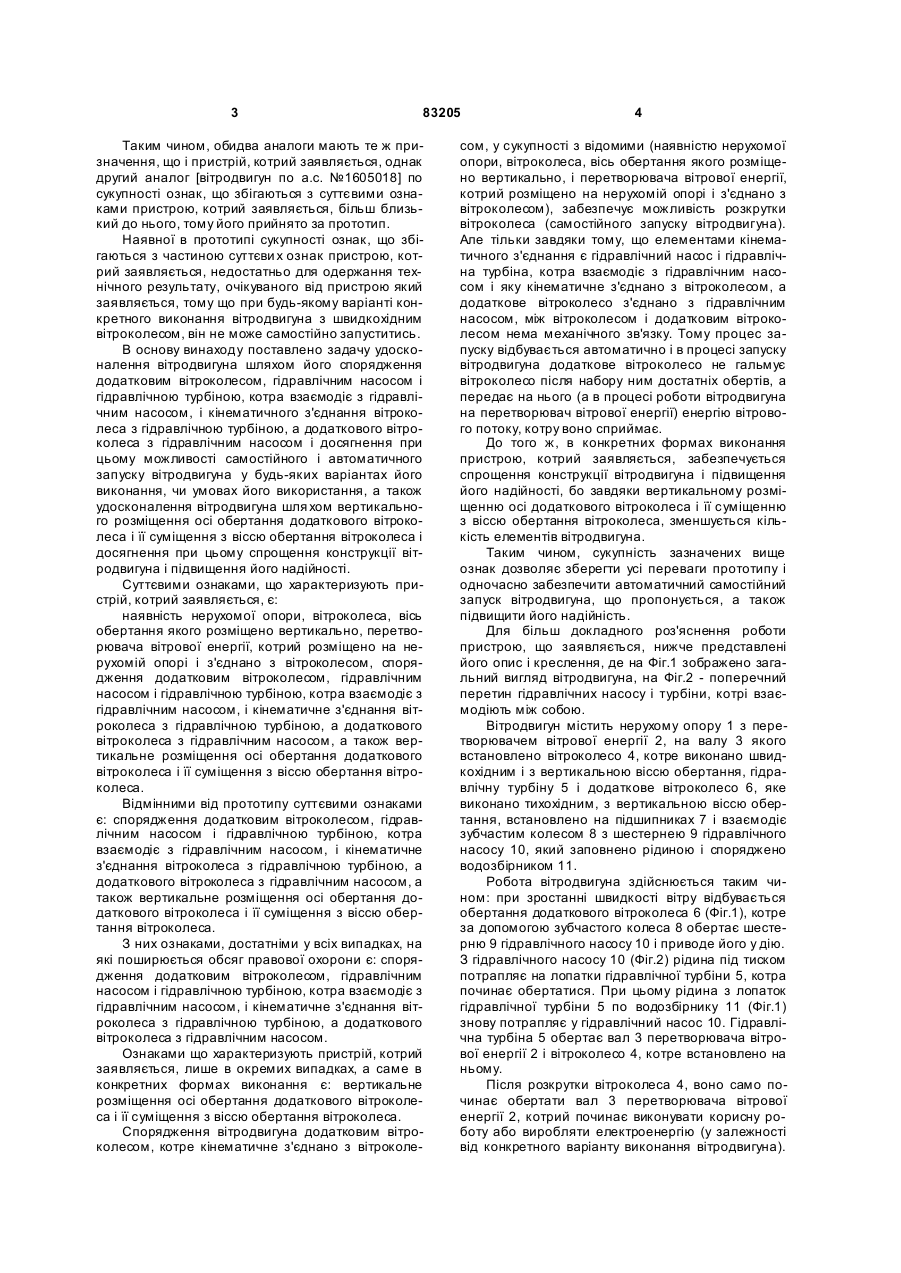

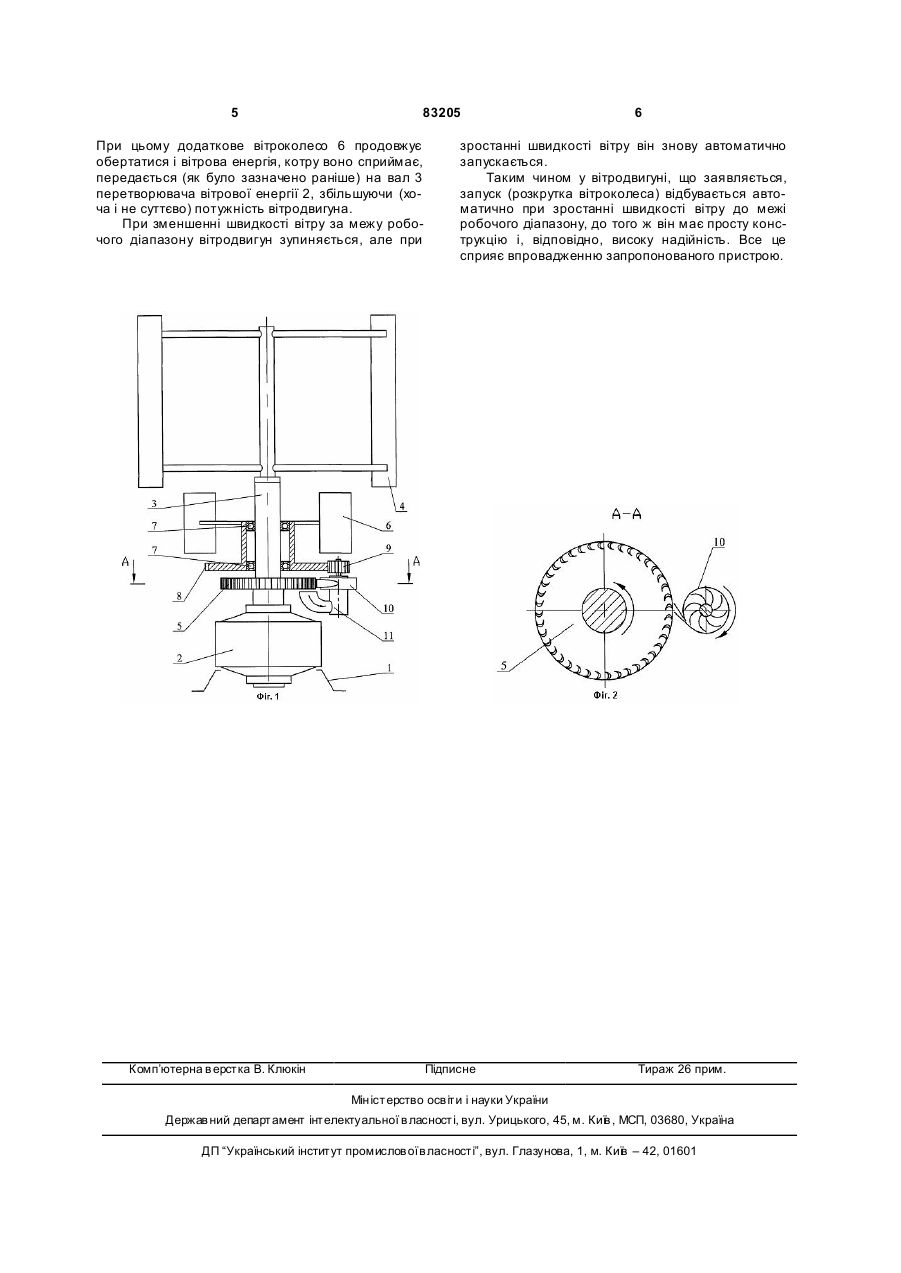

1. Вітродвигун, що містить нерухому опору, вітроколесо, вісь обертання якого розміщено вертикально, і перетворювач вітрової енергії, що розміщено на нерухомій опорі і з'єднано з вітроколесом, який відрізняється тим, що його споряджено додатковим вітроколесом, гідравлічним насосом і гідравлічною турбіною, що взаємодіє з гідравлічним насосом, при цьому вітроколесо кінематично з'єднано з гідравлічною турбіною, а додаткове вітроколесо з гідравлічним насосом. 2. Вітродвигун за п. 1, який відрізняється тим, що вісь обертання додаткового вітроколеса розміщено вертикально і суміщено з віссю обертання вітроколеса. (19) (21) a200505577 (22) 10.06.2005 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) КАДАЦЬКИЙ ОЛЕГ ОЛЕКСАНДРОВИЧ, UA, КИРИЧЕНКО АНАТОЛІЙ СЕМЕНОВИЧ, U A, МИРОНОВ СЕРГІЙ МИКОЛАЙОВИЧ, U A, НОВИКОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ТРЕТЬЯКОВ КОСТЯНТИН ОЛЕКСІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ.М.К.ЯНГЕЛЯ", UA (56) SU 1605018, 07.11.1990 SU 1539381, 30.01.1990 US 4239977, 16.12.1980 3 83205 Таким чином, обидва аналоги мають те ж призначення, що і пристрій, котрий заявляється, однак другий аналог [вітродвигун по а.с. №1605018] по сукупності ознак, що збігаються з суттєвими ознаками пристрою, котрий заявляється, більш близький до нього, тому його прийнято за прототип. Наявної в прототипі сукупності ознак, що збігаються з частиною суттєви х ознак пристрою, котрий заявляється, недостатньо для одержання технічного результату, очікуваного від пристрою який заявляється, тому що при будь-якому варіанті конкретного виконання вітродвигуна з швидкохідним вітроколесом, він не може самостійно запуститись. В основу винаходу поставлено задачу удосконалення вітродвигуна шляхом його спорядження додатковим вітроколесом, гідравлічним насосом і гідравлічною турбіною, котра взаємодіє з гідравлічним насосом, і кінематичного з'єднання вітроколеса з гідравлічною турбіною, а додаткового вітроколеса з гідравлічним насосом і досягнення при цьому можливості самостійного і автоматичного запуску вітродвигуна у будь-яких варіантах його виконання, чи умовах його використання, а також удосконалення вітродвигуна шля хом вертикального розміщення осі обертання додаткового вітроколеса і її суміщення з віссю обертання вітроколеса і досягнення при цьому спрощення конструкції вітродвигуна і підвищення його надійності. Суттєвими ознаками, що характеризують пристрій, котрий заявляється, є: наявність нерухомої опори, вітроколеса, вісь обертання якого розміщено вертикально, перетворювача вітрової енергії, котрий розміщено на нерухомій опорі і з'єднано з вітроколесом, спорядження додатковим вітроколесом, гідравлічним насосом і гідравлічною турбіною, котра взаємодіє з гідравлічним насосом, і кінематичне з'єднання вітроколеса з гідравлічною турбіною, а додаткового вітроколеса з гідравлічним насосом, а також вертикальне розміщення осі обертання додаткового вітроколеса і її суміщення з віссю обертання вітроколеса. Відмінними від прототипу суттєвими ознаками є: спорядження додатковим вітроколесом, гідравлічним насосом і гідравлічною турбіною, котра взаємодіє з гідравлічним насосом, і кінематичне з'єднання вітроколеса з гідравлічною турбіною, а додаткового вітроколеса з гідравлічним насосом, а також вертикальне розміщення осі обертання додаткового вітроколеса і її суміщення з віссю обертання вітроколеса. З них ознаками, достатніми у всіх випадках, на які поширюється обсяг правової охорони є: спорядження додатковим вітроколесом, гідравлічним насосом і гідравлічною турбіною, котра взаємодіє з гідравлічним насосом, і кінематичне з'єднання вітроколеса з гідравлічною турбіною, а додаткового вітроколеса з гідравлічним насосом. Ознаками що характеризують пристрій, котрий заявляється, лише в окремих випадках, а саме в конкретних формах виконання є: вертикальне розміщення осі обертання додаткового вітроколеса і її суміщення з віссю обертання вітроколеса. Спорядження вітродвигуна додатковим вітроколесом, котре кінематичне з'єднано з вітроколе 4 сом, у сукупності з відомими (наявністю нерухомої опори, вітроколеса, вісь обертання якого розміщено вертикально, і перетворювача вітрової енергії, котрий розміщено на нерухомій опорі і з'єднано з вітроколесом), забезпечує можливість розкрутки вітроколеса (самостійного запуску вітродвигуна). Але тільки завдяки тому, що елементами кінематичного з'єднання є гідравлічний насос і гідравлічна турбіна, котра взаємодіє з гідравлічним насосом і яку кінематичне з'єднано з вітроколесом, а додаткове вітроколесо з'єднано з гідравлічним насосом, між вітроколесом і додатковим вітроколесом нема механічного зв'язку. Тому процес запуску відбувається автоматично і в процесі запуску вітродвигуна додаткове вітроколесо не гальмує вітроколесо після набору ним достатніх обертів, а передає на нього (а в процесі роботи вітродвигуна на перетворювач вітрової енергії) енергію вітрового потоку, котру воно сприймає. До того ж, в конкретних формах виконання пристрою, котрий заявляється, забезпечується спрощення конструкції вітродвигуна і підвищення його надійності, бо завдяки вертикальному розміщенню осі додаткового вітроколеса і її суміщенню з віссю обертання вітроколеса, зменшується кількість елементів вітродвигуна. Таким чином, сукупність зазначених вище ознак дозволяє зберегти усі переваги прототипу і одночасно забезпечити автоматичний самостійний запуск вітродвигуна, що пропонується, а також підвищити його надійність. Для більш докладного роз'яснення роботи пристрою, що заявляється, нижче представлені його опис і креслення, де на Фіг.1 зображено загальний вигляд вітродвигуна, на Фіг.2 - поперечний перетин гідравлічних насосу і турбіни, котрі взаємодіють між собою. Вітродвигун містить нерухому опору 1 з перетворювачем вітрової енергії 2, на валу 3 якого встановлено вітроколесо 4, котре виконано швидкохідним і з вертикальною віссю обертання, гідравлічну турбіну 5 і додаткове вітроколесо 6, яке виконано тихохідним, з вертикальною віссю обертання, встановлено на підшипниках 7 і взаємодіє зубчастим колесом 8 з шестернею 9 гідравлічного насосу 10, який заповнено рідиною і споряджено водозбірником 11. Робота вітродвигуна здійснюється таким чином: при зростанні швидкості вітру відбувається обертання додаткового вітроколеса 6 (Фіг.1), котре за допомогою зубчастого колеса 8 обертає шестерню 9 гідравлічного насосу 10 і приводе його у дію. З гідравлічного насосу 10 (Фіг.2) рідина під тиском потрапляє на лопатки гідравлічної турбіни 5, котра починає обертатися. При цьому рідина з лопаток гідравлічної турбіни 5 по водозбірнику 11 (Фіг.1) знову потрапляє у гідравлічний насос 10. Гідравлічна турбіна 5 обертає вал 3 перетворювача вітрової енергії 2 і вітроколесо 4, котре встановлено на ньому. Після розкрутки вітроколеса 4, воно само починає обертати вал 3 перетворювача вітрової енергії 2, котрий починає виконувати корисну роботу або виробляти електроенергію (у залежності від конкретного варіанту виконання вітродвигуна). 5 83205 При цьому додаткове вітроколесо 6 продовжує обертатися і вітрова енергія, котру воно сприймає, передається (як було зазначено раніше) на вал 3 перетворювача вітрової енергії 2, збільшуючи (хоча і не суттєво) потужність вітродвигуна. При зменшенні швидкості вітру за межу робочого діапазону вітродвигун зупиняється, але при Комп’ютерна в ерстка В. Клюкін 6 зростанні швидкості вітру він знову автоматично запускається. Таким чином у вітродвигуні, що заявляється, запуск (розкрутка вітроколеса) відбувається автоматично при зростанні швидкості вітру до межі робочого діапазону, до того ж він має просту конструкцію і, відповідно, високу надійність. Все це сприяє впровадженню запропонованого пристрою. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
