Клейова композиція холодного отвердіння

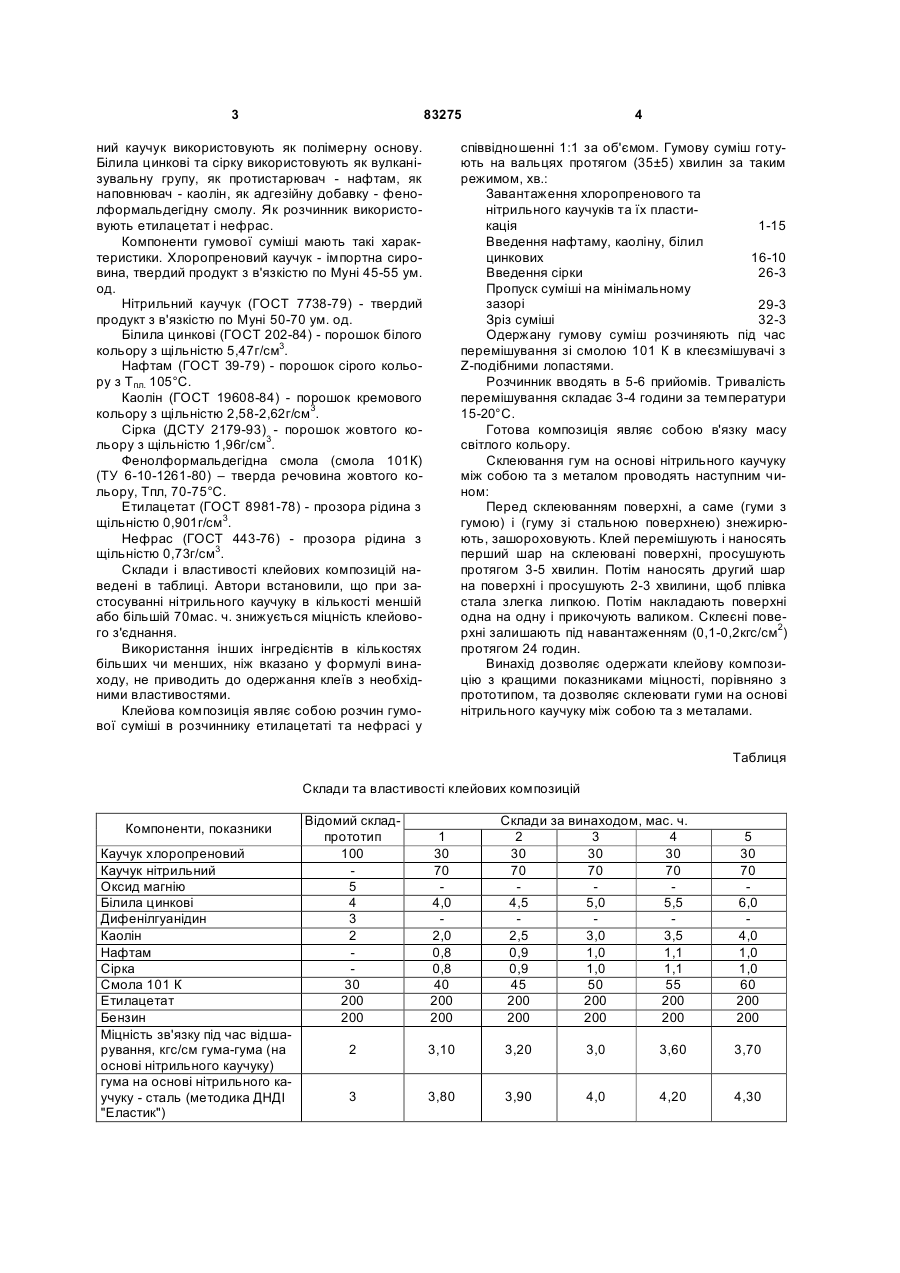

Клейова композиція холодного отвердіння, яка містить хлоропреновий каучук, білила цинкові, каолін, фенолформальдегідну смолу та розчинник, яка відрізняється тим, що додатково містить нітрильний каучук, нафтам та сірку за таким співвідношенням компонентів, мас. ч.: каучук хлоропреновий 30 каучук нітрильний 70 білила цинкові 4,5-5,5 нафтам 0,9-1,1 каолін 2,5-3,5 сірка 0,9-1,1 фенолформальдегідна смола 45-55 розчинник 400-700. Винахід відноситься до клейових композицій на основі комбінації нітрильного та хлоропренового каучуків для склеювання холодним способом монолітних вулканізованих гум на основі нітрильного каучука (між собою), з металами, який може бути використаний в різних галузях народного господарства. Відомі клеї холодного отвердіння типу 88 для склеювання вулканізованих гум (на основі каучуків загального призначення) з металами, склом, бетоном [див. Справочник по клеям Г.В. Мовсисян. Ленинград, "Химия", 1980, с. 142-143]. Найбільш близькою до клейової композиції, що заявляється, та вибраною за прототип є клейова композиція холодного отвердіння, яка містить хлоропреновий каучук, оксид магнію, білила цинкові, дифенілгуанідин, каолін, фенолформальдегідну смолу та розчинник [див. ТР 52-967-90. Производство наиритовых клеїв]. Недоліком відомої клейової композиції є те, що вона не забезпечує міцність клейового з'єднання гум на основі нітрильного каучуку, що обмежує область її використання. В основу винаходу поставлено задачу удосконалення клейової композиції шляхом зміни складу та вмісту компонентів, завдяки чому підвищується адгезійна міцність клейового з'єднання гум на основі нітрильних каучуків, що дозволяє забезпечити його надійність і розширити область використання клейової композиції. Поставлена задача вирішується тим, що в клейову композицію, яка містить хлоропреновий каучук, білила цинкові, нафтам, каолін, сірку, фенолформальдегідну смолу та розчинник, згідно винаходу, додатково вводять нітрильний каучук за таким співвідношенням компонентів, мас. ч.: Каучук хлоропреновий 30 Каучук нітрильний 70 Білила цинкові 4,5-5,5 Нафтам 0,9-1,1 Каолін 2,5-3,5 Сірка 0,9-1,1 45-55 Фенолформальдегідна смола Розчинник 400-700 Роль компонентів клейової композиції полягає в наступному. Хлоропреновий каучук та нітриль (19) UA (11) 83275 (13) (21) a200607761 (22) 11.07.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ДРЕБЕЗОВА ЛЮДМИЛА ПЕТРІВНА, UA, САВЕЛЬЄВА НІНА ВАСИЛІВНА, UA, ПАСЬКО НІНА ІВАНІВНА, UA, БОЙКО ТЕТЯНА АНАТОЛІЇВНА, UA (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ "ЕЛАСТИК", UA (56) RU 2 063 994 C1, 20.07.1996 SU 418512, 05,03,1974 SU 854968, 15.08.1981 GB 975 947, 25.11.1964 JP 5239428 A, 17.09.1993 C2 1 3 83275 4 співвідношенні 1:1 за об'ємом. Гумову суміш готують на вальцях протягом (35±5) хвилин за таким режимом, хв.: Завантаження хлоропренового та нітрильного каучуків та їх пластикація 1-15 Введення нафтаму, каоліну, білил цинкових 16-10 Введення сірки 26-3 Пропуск суміші на мінімальному зазорі 29-3 Зріз суміші 32-3 Одержану гумову суміш розчиняють під час перемішування зі смолою 101 К в клеєзмішувачі з Z-подібними лопастями. Розчинник вводять в 5-6 прийомів. Тривалість перемішування складає 3-4 години за температури 15-20°С. Готова композиція являє собою в'язку масу світлого кольору. Склеювання гум на основі нітрильного каучуку між собою та з металом проводять наступним чином: Перед склеюванням поверхні, а саме (гуми з гумою) і (гуму зі стальною поверхнею) знежирюють, зашороховують. Клей перемішують і наносять перший шар на склеювані поверхні, просушують протягом 3-5 хвилин. Потім наносять другий шар на поверхні і просушують 2-3 хвилини, щоб плівка стала злегка липкою. Потім накладають поверхні одна на одну і прикочують валиком. Склеєні поверхні залишають під навантаженням (0,1-0,2кгс/см2) протягом 24 годин. Винахід дозволяє одержати клейову композицію з кращими показниками міцності, порівняно з прототипом, та дозволяє склеювати гуми на основі нітрильного каучуку між собою та з металами. ний каучук використовують як полімерну основу. Білила цинкові та сірку використовують як вулканізувальну групу, як протистарювач - нафтам, як наповнювач - каолін, як адгезійну добавку - фенолформальдегідну смолу. Як розчинник використовують етилацетат і нефрас. Компоненти гумової суміші мають такі характеристики. Хлоропреновий каучук - імпортна сировина, твердий продукт з в'язкістю по Муні 45-55 ум. од. Нітрильний каучук (ГОСТ 7738-79) - твердий продукт з в'язкістю по Муні 50-70 ум. од. Білила цинкові (ГОСТ 202-84) - порошок білого кольору з щільністю 5,47г/см3. Нафтам (ГОСТ 39-79) - порошок сірого кольору з Тпл. 105°С. Каолін (ГОСТ 19608-84) - порошок кремового кольору з щільністю 2,58-2,62г/см3. Сірка (ДСТУ 2179-93) - порошок жовтого кольору з щільністю 1,96г/см3. Фенолформальдегідна смола (смола 101К) (ТУ 6-10-1261-80) – тверда речовина жовтого кольору, Тпл, 70-75°С. Етилацетат (ГОСТ 8981-78) - прозора рідина з щільністю 0,901г/см3. Нефрас (ГОСТ 443-76) - прозора рідина з щільністю 0,73г/см3. Склади і властивості клейових композицій наведені в таблиці. Автори встановили, що при застосуванні нітрильного каучуку в кількості меншій або більшій 70мас. ч. знижується міцність клейового з'єднання. Використання інших інгредієнтів в кількостях більших чи менших, ніж вказано у формулі винаходу, не приводить до одержання клеїв з необхідними властивостями. Клейова композиція являє собою розчин гумової суміші в розчиннику етилацетаті та нефрасі у Таблиця Склади та властивості клейових композицій Компоненти, показники Каучук хлоропреновий Каучук нітрильний Оксид магнію Білила цинкові Дифенілгуанідин Каолін Нафтам Сірка Смола 101 К Етилацетат Бензин Міцність зв'язку під час відшарування, кгс/см гума-гума (на основі нітрильного каучуку) гума на основі нітрильного каучуку - сталь (методика ДНДІ "Еластик") Склади за винаходом, мас. ч. 2 3 4 30 30 30 70 70 70 4,5 5,0 5,5 2,5 3,0 3,5 0,9 1,0 1,1 0,9 1,0 1,1 45 50 55 200 200 200 200 200 200 Відомий складпрототип 100 5 4 3 2 30 200 200 1 30 70 4,0 2,0 0,8 0,8 40 200 200 2 3,10 3,20 3,0 3,60 3,70 3 3,80 3,90 4,0 4,20 4,30 5 30 70 6,0 4,0 1,0 1,0 60 200 200 5 Комп’ютерна верстка В. Клюкін 83275 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
