Клейова композиція холодного твердіння для стикування конвейєрних стрічок

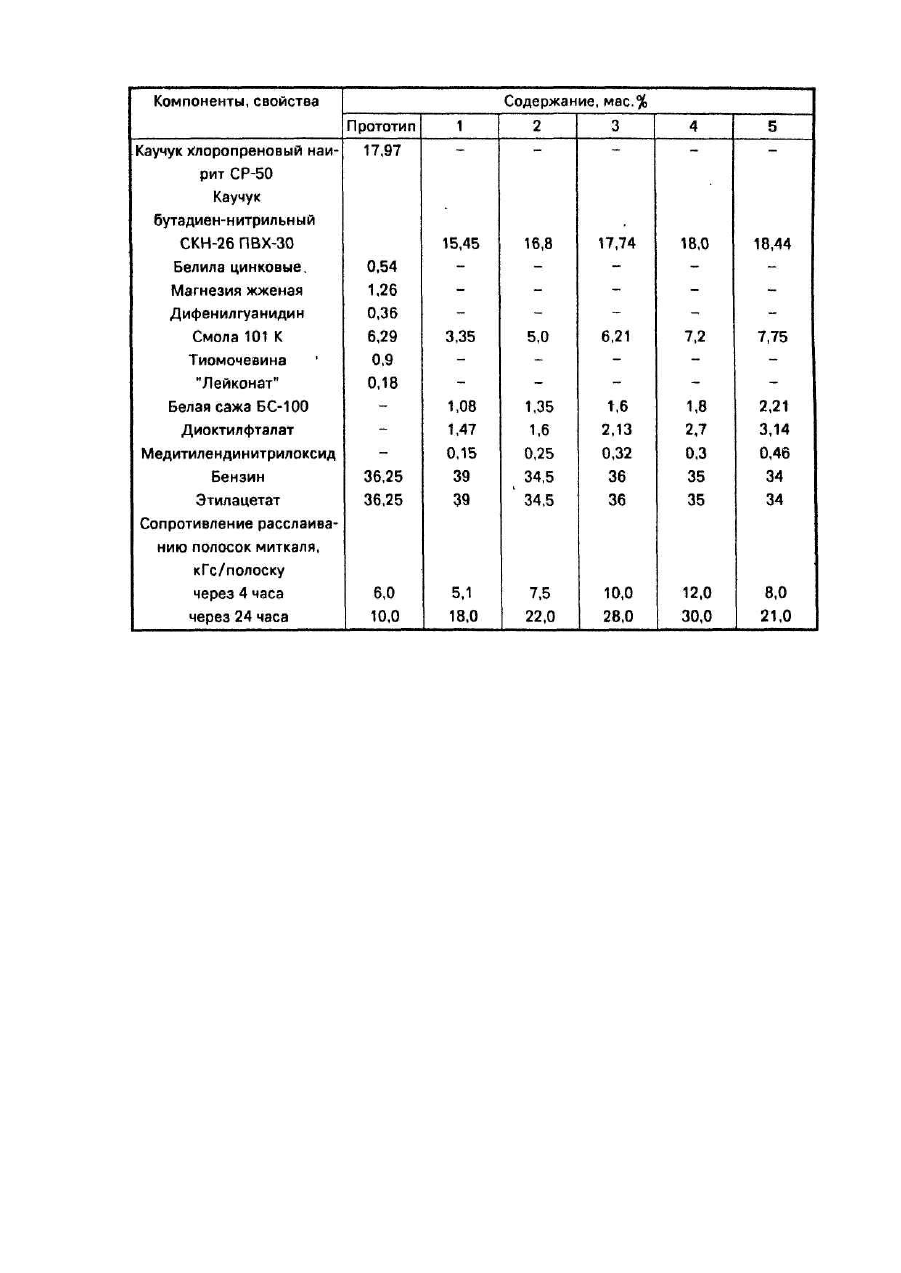

Изобретение относится к клеевым композициям холодного отверждения для стыковки конвейерных лент и может быть использовано в машиностроительной, металлургической, угольной и других отраслях, где используется конвейерный транспорт. Известны клеи холодного отверждения для стыковки конвейерных лент, например, клей SC-2000 фирмы "Stalgruber" (Германия). Однако в составе этого клея применяется растворитель дихлорэтан, являющийся токсичным продуктом. Наиболее близкой по технической сущности к данному изобретению является клеевая композиция холодного отверждения, включающая хлоропреновий каучук, адгезионную добавку, вулканизующий агент, наполнитель, пластификатор, отвердитель и растворитель. В качестве отвердителя в данной клеевой композиции применяется клей "Лейконат" [Деркачева Е.С., Медведева А.М-Клеи на основе полихлоропренов. Тем. Обзор. М., ЦИИИТЭнефтехим, сер. Пр-во РТИ иАТИ, 1977, с. 55]. Недостатком известной клеевой композиции является то, что время, когда достигается требуемая когезионная прочность в стыковом соединении (10 кГс на полоску миткаля при расслоении) составляет не менее 24 часов. В связи с этим возрастает время простоя конвейера. Кроме того, недостатком является невысокая адгезионная прочность, что не удовлетворяет возросшим требованиям эксплуатации ленточных конвейеров, особенно в горнорудной промышленности. В основу настоящего изобретения поставлена задача создания клеевой композиции, в которой путем изменения состава и содержания компонентов обеспечивается требуемая прочность стыкового соединения через 4 часа после склейки с последующим возрастанием адгезионной прочности до 20 - 25 кГс на полоску при расслаивании образцов, за счет чего повышается надежность клеевого соединения и расширяется область применения. Поставленная задача решается тем, что клеевая композиция, содержащая каучук, адгезионную добавку, вулканизующий агент, наполнитель, пластификатор, отвердитель и растворитель, согласно изобретению, в качестве каучука содержит бутадиен-нитрильный каучук СКН-26 ПВХ-30, в качестве наполнителя - белую сажу БС-100, в качестве пластификатора - диоктилфталат и в качестве вулканизующего агента-отвердителя медитилендинитрилоксид следующей стр уктурной формулы Согласно изобретению в качестве вулканизующего агента и отвердителя в клеевой композиции используют медитилендинитрилоксид (ТУ 88 УССР 192.086-87). За счет вулканизации каучука СКН-26 ПВХ-30 медитилендинитрилоксидом обеспечивается требуемая адгезионная прочность между слоями конвейерной ленты через 4 часа после склейки, что позволяет уменьшить время простоя конвейера. Смолу 101 К используют в качестве адгезионной добавки. В качестве растворителя композиция содержит смесь бензина и этилацетата в весовом соотношении 1:1. Клеевую композицию готовят следующим образом. Предварительно на вальцах получают резиновую смесь (пластификат), состоящую из бутадиеннитрильного каучука, белой сажи БС-100, диоктилфталата. Затем пластикат растворяют при перемешивании со смолой 101 К в клеемешалке с Z-образными лопастями. Растворитель вводят в 6-8 приемов. Длительность перемешивания составляет 6-8 часов при температуре 15-35°С. Получают вязкий раствор резиновой смеси. Непосредственно перед употреблением в этот раствор вводят при перемешивании медитилендинитрилоксид, Составы известной и предлагаемой клеевых композиций, а также их свойства приведены в таблице. Испытания проводили на полосках миткаля длиной 240 мм и шириной 50 мм. Испытания проводили через 4 и через 24 часа после склеивания. Прочность связи по сопротивлению расслоению определяли по ГОСТ 2199-78. Из приведенных в таблице данных о клеящей способности известной и предлагаемой клеевых композиций следует, что сопротивление расслаиванию через 4 часа после склеивания у заявляемой композиции в 1,5-2 раза выше, чем у известной. В 3 раза возрастает прочность склейки через 24 часа после склеивания. Соответственно, возрастает прочность в стыковом соединении конвейерной ленты при использовании предлагаемой композиции, что обеспечивает достижение усматриваемого заявителем результата.
