Розкидач органічних добрив

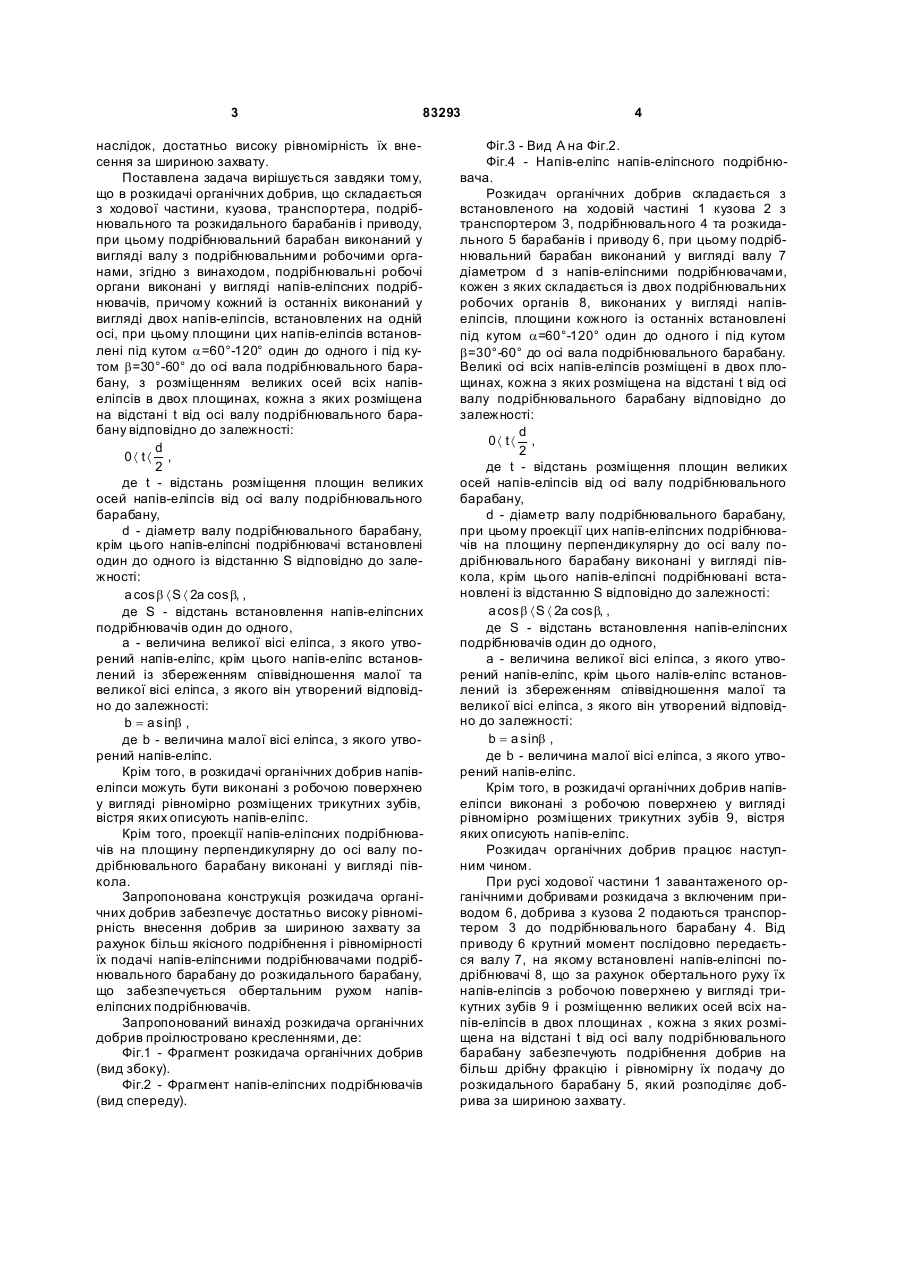

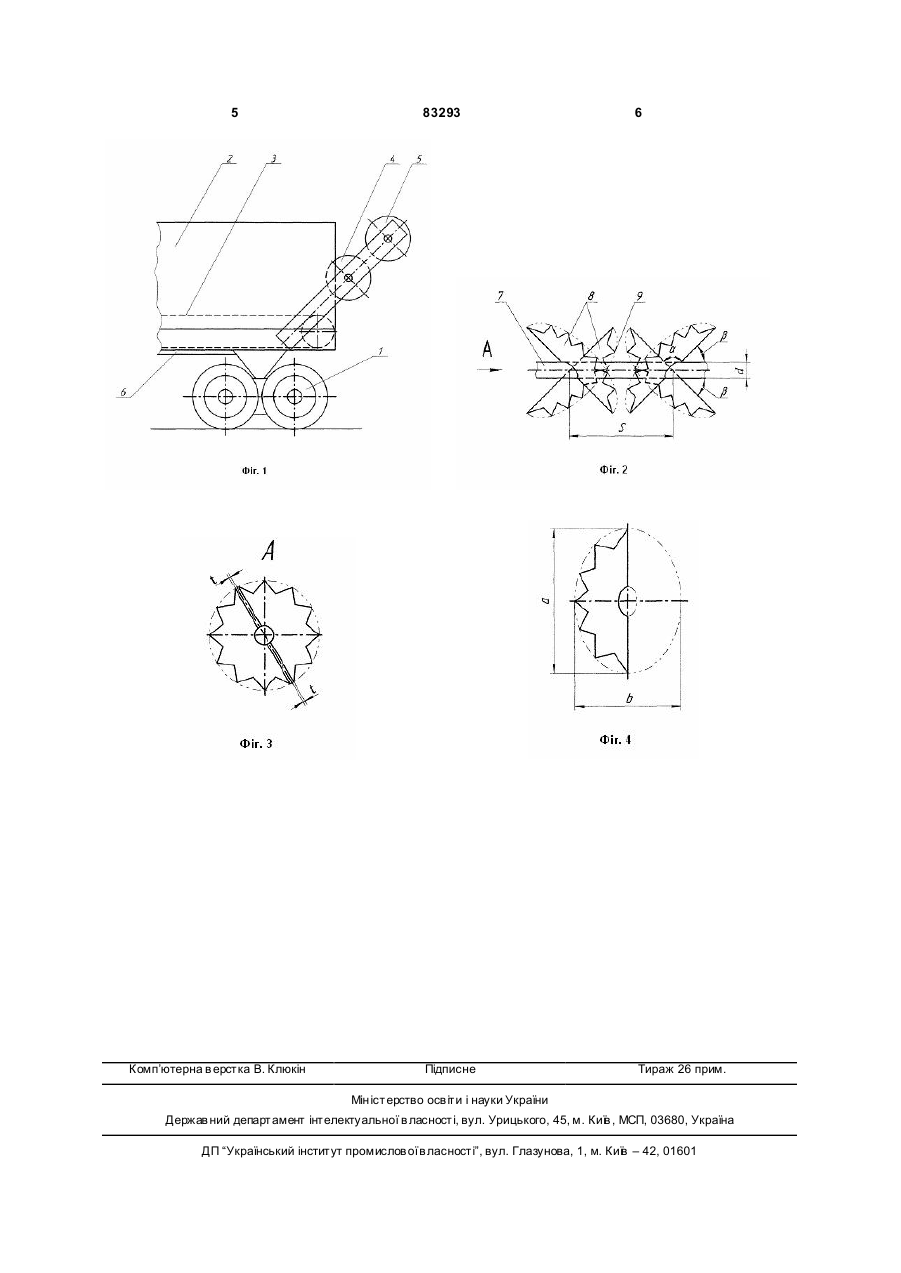

1. Розкидач органічних добрив, що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів і приводу, при цьому подрібнювальний барабан виконаний у вигляді вала з подрібнювальними робочими органами, який відрізняється тим, що подрібнювальні робочі органи виконані у вигляді напівеліпсних подрібнювачів, причому кожний із яких виконаний у вигляді двох напівеліпсів, встановлених на одній осі, при цьому площини цих напівеліпсів встановлені під кутом a = 60o - 120o 2 (11) 1 3 83293 наслідок, достатньо високу рівномірність їх внесення за шириною захвату. Поставлена задача вирішується завдяки тому, що в розкидачі органічних добрив, що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів і приводу, при цьому подрібнювальний барабан виконаний у вигляді валу з подрібнювальними робочими органами, згідно з винаходом, подрібнювальні робочі органи виконані у вигляді напів-еліпсних подрібнювачів, причому кожний із останніх виконаний у вигляді двох напів-еліпсів, встановлених на одній осі, при цьому площини цих напів-еліпсів встановлені під кутом a=60°-120° один до одного і під кутом b=30°-60° до осі вала подрібнювального барабану, з розміщенням великих осей всіх напівеліпсів в двох площинах, кожна з яких розміщена на відстані t від осі валу подрібнювального барабану відповідно до залежності: d 0á tá , 2 де t - відстань розміщення площин великих осей напів-еліпсів від осі валу подрібнювального барабану, d - діаметр валу подрібнювального барабану, крім цього напів-еліпсні подрібнювачі встановлені один до одного із відстанню S відповідно до залежності: a cos b á S á 2a cos b, , де S - відстань встановлення напів-еліпсних подрібнювачів один до одного, а - величина великої вісі еліпса, з якого утворений напів-еліпс, крім цього напів-еліпс встановлений із збереженням співвідношення малої та великої вісі еліпса, з якого він утворений відповідно до залежності: b = a sinb , де b - величина малої вісі еліпса, з якого утворений напів-еліпс. Крім того, в розкидачі органічних добрив напівеліпси можуть бути виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів, вістря яких описують напів-еліпс. Крім того, проекції напів-еліпсних подрібнювачів на площину перпендикулярну до осі валу подрібнювального барабану виконані у вигляді півкола. Запропонована конструкція розкидача органічних добрив забезпечує достатньо високу рівномірність внесення добрив за шириною захвату за рахунок більш якісного подрібнення і рівномірності їх подачі напів-еліпсними подрібнювачами подрібнювального барабану до розкидального барабану, що забезпечується обертальним рухом напівеліпсних подрібнювачів. Запропонований винахід розкидача органічних добрив проілюстровано кресленнями, де: Фіг.1 - Фрагмент розкидача органічних добрив (вид збоку). Фіг.2 - Фрагмент напів-еліпсних подрібнювачів (вид спереду). 4 Фіг.3 - Вид А на Фіг.2. Фіг.4 - Напів-еліпс напів-еліпсного подрібнювача. Розкидач органічних добрив складається з встановленого на ходовій частині 1 кузова 2 з транспортером 3, подрібнювального 4 та розкидального 5 барабанів і приводу 6, при цьому подрібнювальний барабан виконаний у вигляді валу 7 діаметром d з напів-еліпсними подрібнювачами, кожен з яких складається із двох подрібнювальних робочих органів 8, виконаних у вигляді напівеліпсів, площини кожного із останніх встановлені під кутом a=60°-120° один до одного і під кутом b=30°-60° до осі вала подрібнювального барабану. Великі осі всіх напів-еліпсів розміщені в двох площинах, кожна з яких розміщена на відстані t від осі валу подрібнювального барабану відповідно до залежності: d 0á tá , 2 де t - відстань розміщення площин великих осей напів-еліпсів від осі валу подрібнювального барабану, d - діаметр валу подрібнювального барабану, при цьому проекції цих напів-еліпсних подрібнювачів на площину перпендикулярну до осі валу подрібнювального барабану виконані у вигляді півкола, крім цього напів-еліпсні подрібнювані встановлені із відстанню S відповідно до залежності: a cos b á S á 2a cos b, , де S - відстань встановлення напів-еліпсних подрібнювачів один до одного, а - величина великої вісі еліпса, з якого утворений напів-еліпс, крім цього налів-еліпс встановлений із збереженням співвідношення малої та великої вісі еліпса, з якого він утворений відповідно до залежності: b = a sinb , де b - величина малої вісі еліпса, з якого утворений напів-еліпс. Крім того, в розкидачі органічних добрив напівеліпси виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів 9, вістря яких описують напів-еліпс. Розкидач органічних добрив працює наступним чином. При русі ходової частини 1 завантаженого органічними добривами розкидача з включеним приводом 6, добрива з кузова 2 подаються транспортером 3 до подрібнювального барабану 4. Від приводу 6 крутний момент послідовно передається валу 7, на якому встановлені напів-еліпсні подрібнювачі 8, що за рахунок обертального руху їх напів-еліпсів з робочою поверхнею у вигляді трикутних зубів 9 і розміщенню великих осей всіх напів-еліпсів в двох площинах , кожна з яких розміщена на відстані t від осі валу подрібнювального барабану забезпечують подрібнення добрив на більш дрібну фракцію і рівномірну їх подачу до розкидального барабану 5, який розподіляє добрива за шириною захвату. 5 Комп’ютерна в ерстка В. Клюкін 83293 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
