Розкидач органічних добрив

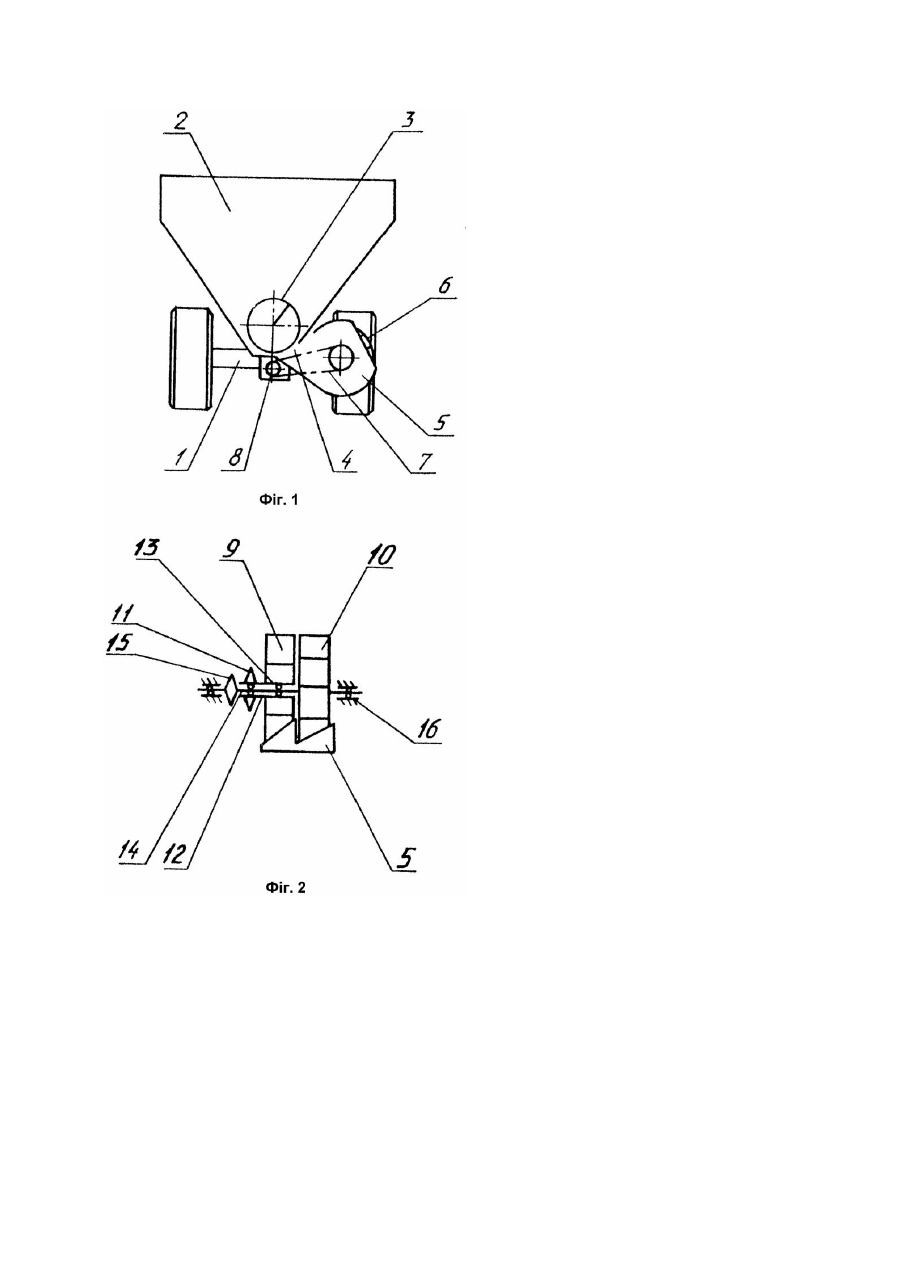

Винахід належить до області сільськогосподарського машинобудування зокрема до розкидачів органічних добрив з приводним розкидаючим ротором з горизонтальною віссю обертання. Відомий розкидач органічних добрив фірми "SKH" (Великобританія). Конструкція цього розкидача захищена патентом Великобританії №2124870. Цей розкидач органічних добрив включає встановлену на рамі ємкість трапецієвидної форми, в нижній частині якої знаходиться транспортуючий робочий орган у вигляді шнека. Навпроти вивантажувального вікна паралельно шнеку встановлено приводний розкидаючий ротор з горизонтальною віссю обертання, виконаний у вигляді окремих прямокутних лопаток, закріплених на одному валу. Відмінністю цього розкидача в те, що лопатки розташовані по гвинтовій лінії і зміщені одна відносно одної на кут приблизно 15°. Цей розкидач на даний час є кращим за показниками надійності. Недоліком даного розкидача є те, що при внесенні органічних добрив роторним робочим органом вони випадають згідно закону нормального розподілу з нерівномірністю 64 - 86% при агротехнічних вимогах не більше 25%. Найбільш близьким за технічною суттю до пропонованого є розкидач органічих добрив по а.с. СРСР №1217276, кл. A01C3/06, 1984. Цей розкидач включає ємкість, у нижній частині якої знаходиться транспортуючий робочий орган, на виході якого встановлено приводний розкидаючий ротор з лопатками. Відмінністю цього розкидача є те, що з метою підвищення рівномірності внесення добрив, приводний розкидаючий ротор з лопатками оснащено жорстко закріпленими на його кожусі ділителями потоку, виконаними у вигляді концентричне розташованих дуг. При цьому в кожній лопатці виконано прорізи для проходження через них дуг ділителів потоку. Така конструкція приводного розкидаючого ротора забезпечує різні швидкості вильоту частинок, в результаті чого вони летять на різну від розкидача відстань, і нерівномірність розподілу зменшується. Недоліками відомого розкидача є підвищена енергоємкість процесу внесення добрив внаслідок зміни напрямку потоку з поздовжнього на боковий, а також забивання прорізів у лопатках грубостеблевими включеннями гною. Задачею винаходу є створення розкидача органічних добрив, в якому завдяки зміні конструкції приводного розкидаючого ротора усун уто його забивання і усун уто зміну напрямку потоку добрив, що зменшує енергоємкість процесу. Задача вирішується завдяки тому, що розкидач органічних добрив, який включає ємкість, у нижчій частині якої знаходиться транспортуючий робочий орган, на виході з якого встановлено направляючий кожух, над яким знаходиться приводний розкидаючий ротор з радіальними лопатками, причому вісь ротора паралельна поздовжній осі розкидача, відрізняється тим, що приводний розкидаючий ротор виконаний з двох секцій, кожна з яких має власний привод, а направляючий кожух має косі зрізи навпроти кожної секції приводного розкидаючого ротора. Завдяки тому, що приводний розкидаючий ротор виконаний з двох секцій, які мають власний привод і різну частоту обертання, органічні добрива сходять з лопаток кожної секції з різними швидкостями двома потоками, які, випадаючи, перекривають один одного, завдяки чому досягається рівномірність внесення не нижча, ніж у прототипа. При цьому потоки добрив не змінюють свого напрямку, не гальмуються і тому енергоємкість процесу внесення зменшується. Крім того, зниження енергоємкості досягається завдяки зменшенню частоти обертання секції, що вносить органічні добрива в ближній до розкидача зоні. Потоки добрив вільно сходять з приводного розкидаючого ротора і тому він не забивається грубостеблевими включеннями. Приклад виконання розкидача органічних добрив показаний на рисунках, де фіг.1 - вид ззаду; фіг.2 розріз ротора. Розкидач органічних добрив включає розташовану на колісній рамі 1 ємкість трапецієвидної форми 2. В нижній частині ємкості 2 знаходиться транспортуючий робочий орган 3, який виконаний у вигляді шнека. Паралельно транспортуючому робочому органу 3 зі сторони вивантажувального вікна 4 над направляючим кожухом 5 розташований приводний розкидаючий ротор з лопатками 6, який зв'язаний ланцюговою передачею 7 з приводом 8. Приводний розкидаючий ротор 6 має горизонтальну вісь обертання, паралельну поздовжній осі розкидача. Приводний розкидаючий ротор 6 складається з двох розташованих співвісно секцій 9 і 10, кожна з яких має власний привод. Причому, секція 9 і її приводна зірочка 11 закріплені на порожнинному валу 12, який може обертатися в підшипниках 13. Через внутрішню порожину порожнинного вала 12 проходить вал 14 на якому закріплені секція 10 і її приводна зірочка 15. Цей вал 14 може обертатися в підшипниках 16. Співвідношення діаметрів ділильних кіл зірочок 15 і 11 становить відповідно 2 : 3. Зі сторони викиду добрив направляючий кожух 5 має косі зірки навпроти кожної з секцій 9 і 10. Розкидач органічних добрив працює наступним чином: органічні добрива, які знаходяться в ємкості трапецієвидної форми 2 переміщуються та подаються транспортуючим робочим органом 3 до вивантажувального вікна 4. Завдяки направляючому кожуху 5 добрива потрапляють до приводного розкидаючого ротора 6, маючи певний запас кінетичної енергії. Підхоплені лопатками секцій 9 і 10 які обертаються з різною коловою швидкістю, органічні добрива сходять з них не лише з різною лінійною швидкістю, а й завдяки косим зрізам направляючого кожуха 5, під різним кутом вильоту. Це призводить до того, що частинки органічних добрив летять на різну від розкидача відстань і, випадаючи створюють нерівномірність розподілу, яка не перевищує агротехнічних вимог.
