Розкидач органічних добрив
Номер патенту: 29739
Опубліковано: 25.01.2008
Автори: Хоменко Сергій Михайлович, Герук Станіслав Миколайович, Малиновський Антон Станіславович
Формула / Реферат

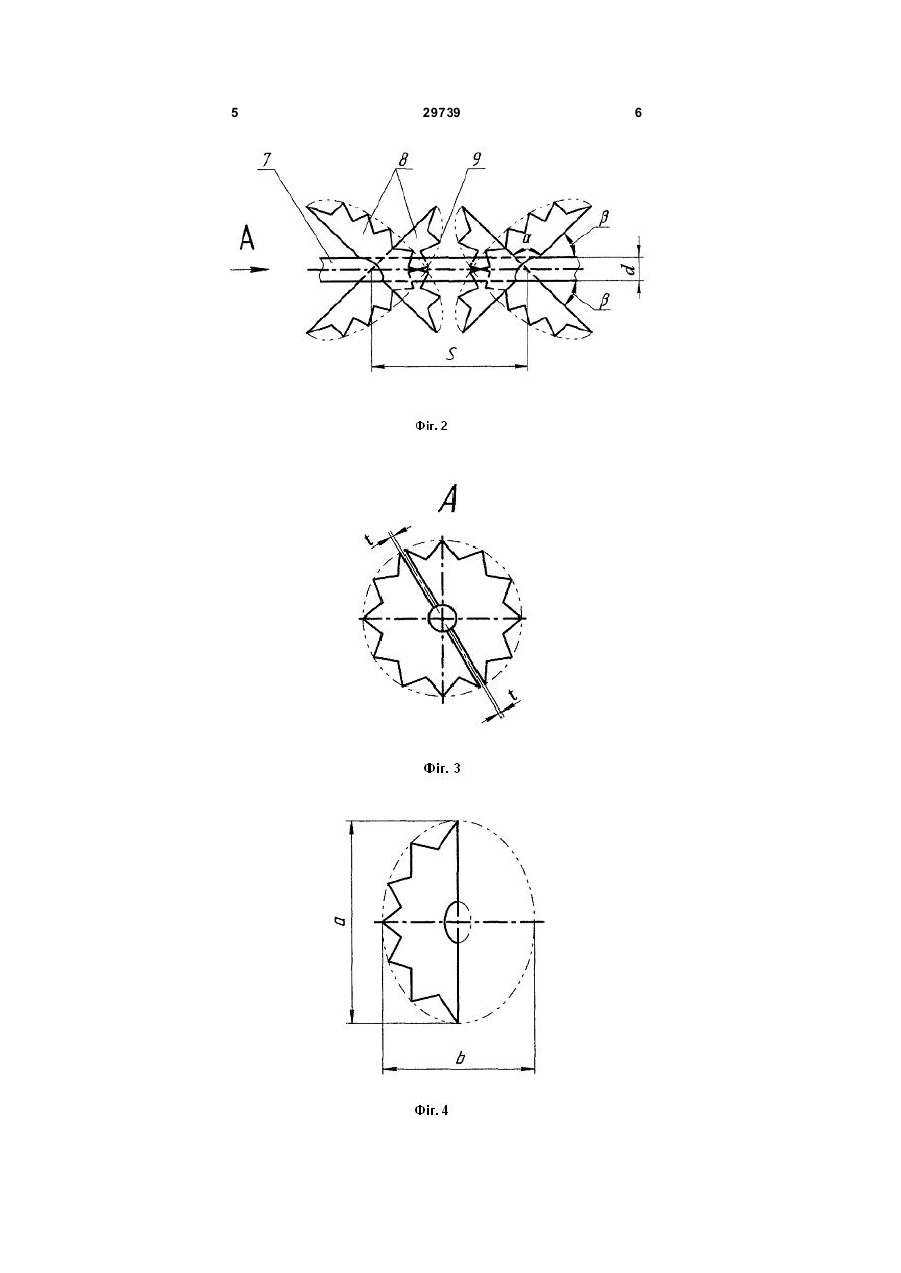

Розкидач органічних добрив, що містить подрібнювальний барабан, який виконаний у вигляді вала з подрібнювальними робочими органами, що виконані у вигляді півеліпсних подрібнювачів, причому кожний з них виконаний у вигляді двох півеліпсів, встановлених на одній осі, який відрізняється тим, що великі осі всіх півеліпсів розміщені в двох площинах, кожна з яких розміщена на відстані t від осі вала подрібнювального барабана відповідно до залежності:
,
де t - відстань розміщення площин великих осей півеліпсів від осі вала подрібнювального барабана;
d - діаметр вала подрібнювального барабана.
Текст

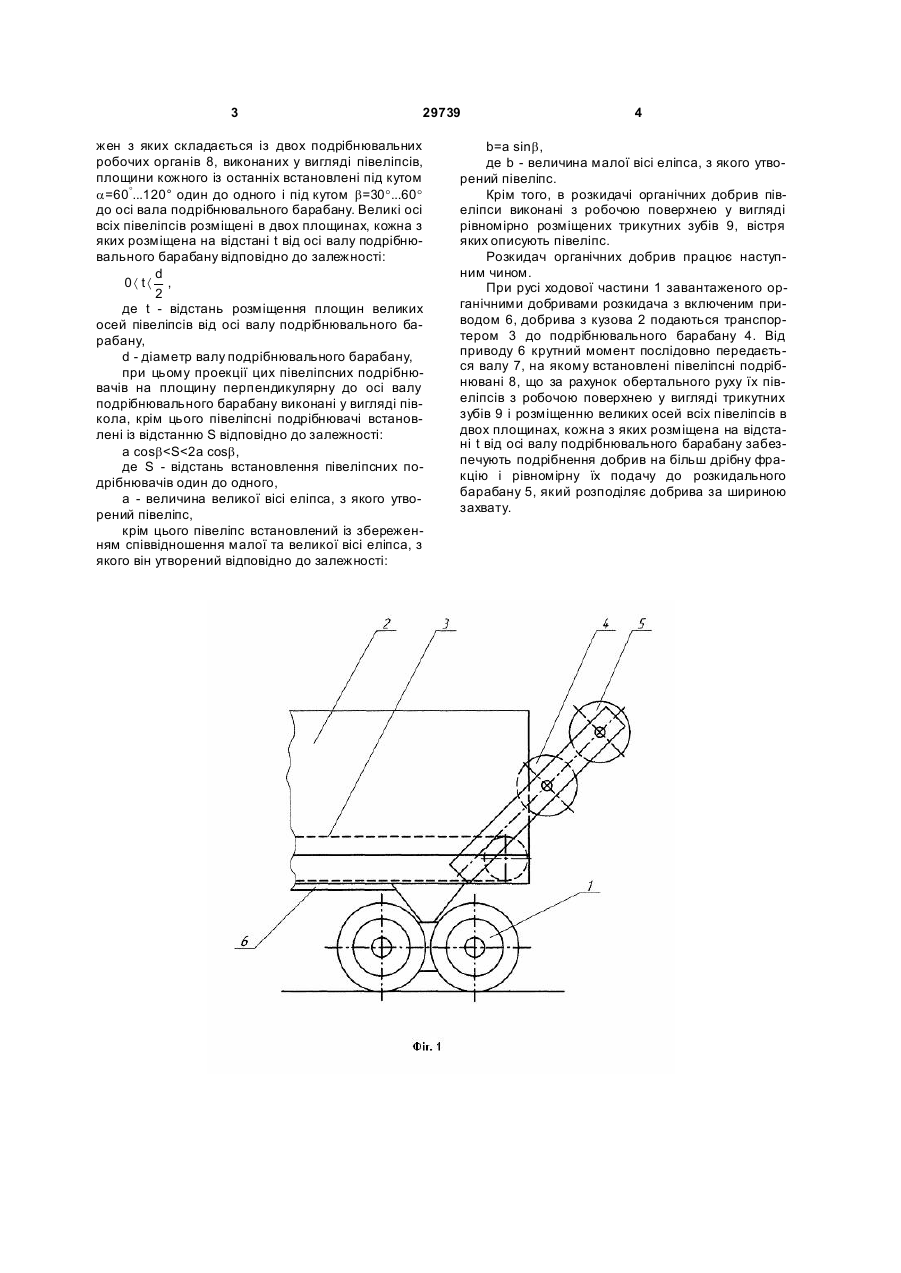

Розкидач органічних добрив, що містить подрібнювальний барабан, який виконаний у вигляді вала з подрібнювальними робочими органами, що виконані у вигляді півеліпсних подрібнювачів, при чому кожний з них виконаний у вигляді двох півеліпсів, встановлених на одній осі, який відрізняється тим, що великі осі всіх півеліпсів розміщені в двох площинах, кожна з яких розміщена на відстані t від осі вала подрібнювального барабана відповідно до залежності: d 0á tá , 2 де t - відстань розміщення площин великих осей півеліпсів від осі вала подрібнювального барабана; d - діаметр вала подрібнювального барабана. Корисна модель відноситься до сільськогосподарського машинобудування зокрема до розкидачів органічних добрив. Відомий розкидач органічних добрив, що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів і приводу [див. Пат. 22404 Україна, МПК А01С 3/06, Розкидач органічних добрив / А.С. Малиновський, С.М. Герук, С.М. Хоменко, С.В. Міненко, О.М. Сукманюк (Україна) - №u200611702; Заявл. 07.11.2006; Надрук. 25.04.2007, Бюл. №5]. Недоліками відомого розкидача є залипання робочих органів, що збільшує потужність на їх привід та недостатнє подрібнення добрив. В основу корисної моделі покладено задачу удосконалення конструкції розкидача органічних добрив, що забезпечить більш надійну роботу розкидача та подрібнення добрив на більш дрібну фракцію. Поставлена задача вирішується завдяки тому, що розкидач органічних добрив, подрібнювальний барабан якого виконаний у вигляді валу з подрібнювальними робочими органами, що виконані у вигляді півеліпсних подрібнювачів, причому кожний із останніх виконаний у вигляді дво х півеліпсів, встановлених на одній осі, згідно корисної моделі, великі вісі всіх півеліпсів розміщенні в двох площинах, кожна з яких розміщена на відстані t від осі валу подрібнювального барабану відповідно до залежності: d , 2 де t - відстань розміщення площин великих осей півеліпсів від осі валу подрібнювального барабану, d - діаметр валу подрібнювального барабану. Запропонована конструкція розкидача органічних добрив забезпечує достатньо високу надійність роботи і рівномірність внесення добрив за шириною захвату за рахунок більш якісного подрібнення і рівномірності їх подачі півеліпсними подрібнювачами подрібнювального барабану до розкидального барабану, що забезпечується обертальним рухом півеліпсних подрібнювачів, великі вісі півеліпсів яких розміщенні між собою в двох площинах на відстані t. Запропонована корисна модель розкидача органічних добрив проілюстрована кресленнями, де: Фіг.1 - Фрагмент розкидача органічних добрив (вид збоку). Фіг.2 - Фрагмент півеліпсних подрібнювачів (вид спереду). Фіг.3 - Вид А на Фіг.2. Фіг.4 - Півеліпс півеліпсного подрібнювача. Розкидач органічних добрив складається з встановленого на ходовій частині 1 кузова 2 з транспортером 3, подрібнювального 4 та розкидального 5 барабанів і приводу 6, при цьому подрібнювальний барабан виконаний у вигляді валу 7 діаметром d з півеліпсними подрібнювачами, ко (19) UA (11) 29739 (13) U 0á tá 3 29739 жен з яких складається із двох подрібнювальних робочих органів 8, виконаних у вигляді півеліпсів, площини кожного із останніх встановлені під кутом a=60°...120° один до одного і під кутом b=30°...60° до осі вала подрібнювального барабану. Великі осі всіх півеліпсів розміщені в двох площинах, кожна з яких розміщена на відстані t від осі валу подрібнювального барабану відповідно до залежності: d 0á tá , 2 де t - відстань розміщення площин великих осей півеліпсів від осі валу подрібнювального барабану, d - діаметр валу подрібнювального барабану, при цьому проекції цих півеліпсних подрібнювачів на площину перпендикулярну до осі валу подрібнювального барабану виконані у вигляді півкола, крім цього півеліпсні подрібнювачі встановлені із відстанню S відповідно до залежності: a cosb
ДивитисяДодаткова інформація
Назва патенту англійськоюBroadcaster of organic fertilizers
Автори англійськоюMalynovskyi Anton Stanislavovych, Heruk Stanislav Mykolaiovych, Khomenko Serhii Mykhailovych
Назва патенту російськоюРазбрасыватель органических удобрений
Автори російськоюМалиновский Антон Станиславович, Герук Станислав Николаевич, Хоменко Сергей Михайлович
МПК / Мітки
МПК: A01C 3/00
Мітки: добрив, органічних, розкидач
