Система контролю висіву насіння

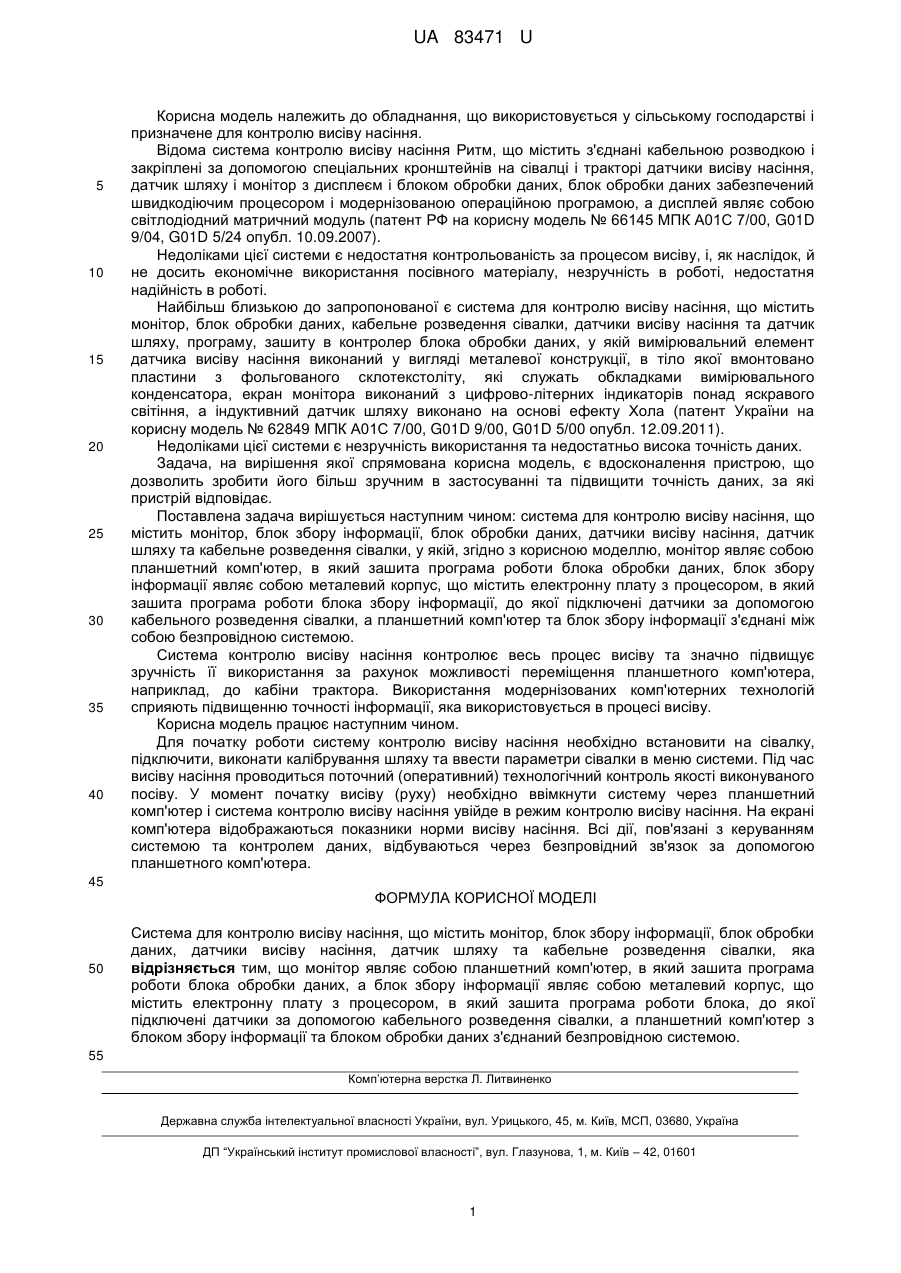

Реферат: Система для контролю висіву насіння містить монітор, блок збору інформації, блок обробки даних, датчики висіву насіння, датчик шляху та кабельне розведення сівалки. При цьому монітор являє собою планшетний комп'ютер, в який зашита програма роботи блока обробки даних, а блок збору інформації являє собою металевий корпус, що містить електронну плату з процесором, в який зашита програма роботи блока, до якої підключені датчики за допомогою кабельного розведення сівалки, а планшетний комп'ютер з блоком збору інформації та блоком обробки даних з'єднаний безпровідною системою. UA 83471 U (54) СИСТЕМА КОНТРОЛЮ ВИСІВУ НАСІННЯ UA 83471 U UA 83471 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання, що використовується у сільському господарстві і призначене для контролю висіву насіння. Відома система контролю висіву насіння Ритм, що містить з'єднані кабельною розводкою і закріплені за допомогою спеціальних кронштейнів на сівалці і тракторі датчики висіву насіння, датчик шляху і монітор з дисплеєм і блоком обробки даних, блок обробки даних забезпечений швидкодіючим процесором і модернізованою операційною програмою, а дисплей являє собою світлодіодний матричний модуль (патент РФ на корисну модель № 66145 МПК А01С 7/00, G01D 9/04, G01D 5/24 опубл. 10.09.2007). Недоліками цієї системи є недостатня контрольованість за процесом висіву, і, як наслідок, й не досить економічне використання посівного матеріалу, незручність в роботі, недостатня надійність в роботі. Найбільш близькою до запропонованої є система для контролю висіву насіння, що містить монітор, блок обробки даних, кабельне розведення сівалки, датчики висіву насіння та датчик шляху, програму, зашиту в контролер блока обробки даних, у якій вимірювальний елемент датчика висіву насіння виконаний у вигляді металевої конструкції, в тіло якої вмонтовано пластини з фольгованого склотекстоліту, які служать обкладками вимірювального конденсатора, екран монітора виконаний з цифрово-літерних індикаторів понад яскравого світіння, а індуктивний датчик шляху виконано на основі ефекту Хола (патент України на корисну модель № 62849 МПК А01С 7/00, G01D 9/00, G01D 5/00 опубл. 12.09.2011). Недоліками цієї системи є незручність використання та недостатньо висока точність даних. Задача, на вирішення якої спрямована корисна модель, є вдосконалення пристрою, що дозволить зробити його більш зручним в застосуванні та підвищити точність даних, за які пристрій відповідає. Поставлена задача вирішується наступним чином: система для контролю висіву насіння, що містить монітор, блок збору інформації, блок обробки даних, датчики висіву насіння, датчик шляху та кабельне розведення сівалки, у якій, згідно з корисною моделлю, монітор являє собою планшетний комп'ютер, в який зашита програма роботи блока обробки даних, блок збору інформації являє собою металевий корпус, що містить електронну плату з процесором, в який зашита програма роботи блока збору інформації, до якої підключені датчики за допомогою кабельного розведення сівалки, а планшетний комп'ютер та блок збору інформації з'єднані між собою безпровідною системою. Система контролю висіву насіння контролює весь процес висіву та значно підвищує зручність її використання за рахунок можливості переміщення планшетного комп'ютера, наприклад, до кабіни трактора. Використання модернізованих комп'ютерних технологій сприяють підвищенню точності інформації, яка використовується в процесі висіву. Корисна модель працює наступним чином. Для початку роботи систему контролю висіву насіння необхідно встановити на сівалку, підключити, виконати калібрування шляху та ввести параметри сівалки в меню системи. Під час висіву насіння проводиться поточний (оперативний) технологічний контроль якості виконуваного посіву. У момент початку висіву (руху) необхідно ввімкнути систему через планшетний комп'ютер і система контролю висіву насіння увійде в режим контролю висіву насіння. На екрані комп'ютера відображаються показники норми висіву насіння. Всі дії, пов'язані з керуванням системою та контролем даних, відбуваються через безпровідний зв'язок за допомогою планшетного комп'ютера. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Система для контролю висіву насіння, що містить монітор, блок збору інформації, блок обробки даних, датчики висіву насіння, датчик шляху та кабельне розведення сівалки, яка відрізняється тим, що монітор являє собою планшетний комп'ютер, в який зашита програма роботи блока обробки даних, а блок збору інформації являє собою металевий корпус, що містить електронну плату з процесором, в який зашита програма роботи блока, до якої підключені датчики за допомогою кабельного розведення сівалки, а планшетний комп'ютер з блоком збору інформації та блоком обробки даних з'єднаний безпровідною системою. 55 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
