Система для контролю висіву насіння
Формула / Реферат
Система для контролю висіву насіння, що містить монітор, блок обробки даних, кабельну розводку сіялки, датчики висіву насіння та датчик шляху, програму, зашиту в контролер блоку обробки даних, яка відрізняється тим, що вимірювальний елемент датчика висіву насіння виконаний у вигляді металевої конструкції, в тіло якої вмонтовано пластини і фольгованого склотексталіту, які служать обкладками вимірювального конденсатора, екран монітора виконаний з цифрово-літерних індикаторів над'яскравого світіння, а індуктивний датчик шляху виконано на основі ефекту Холла.
Текст

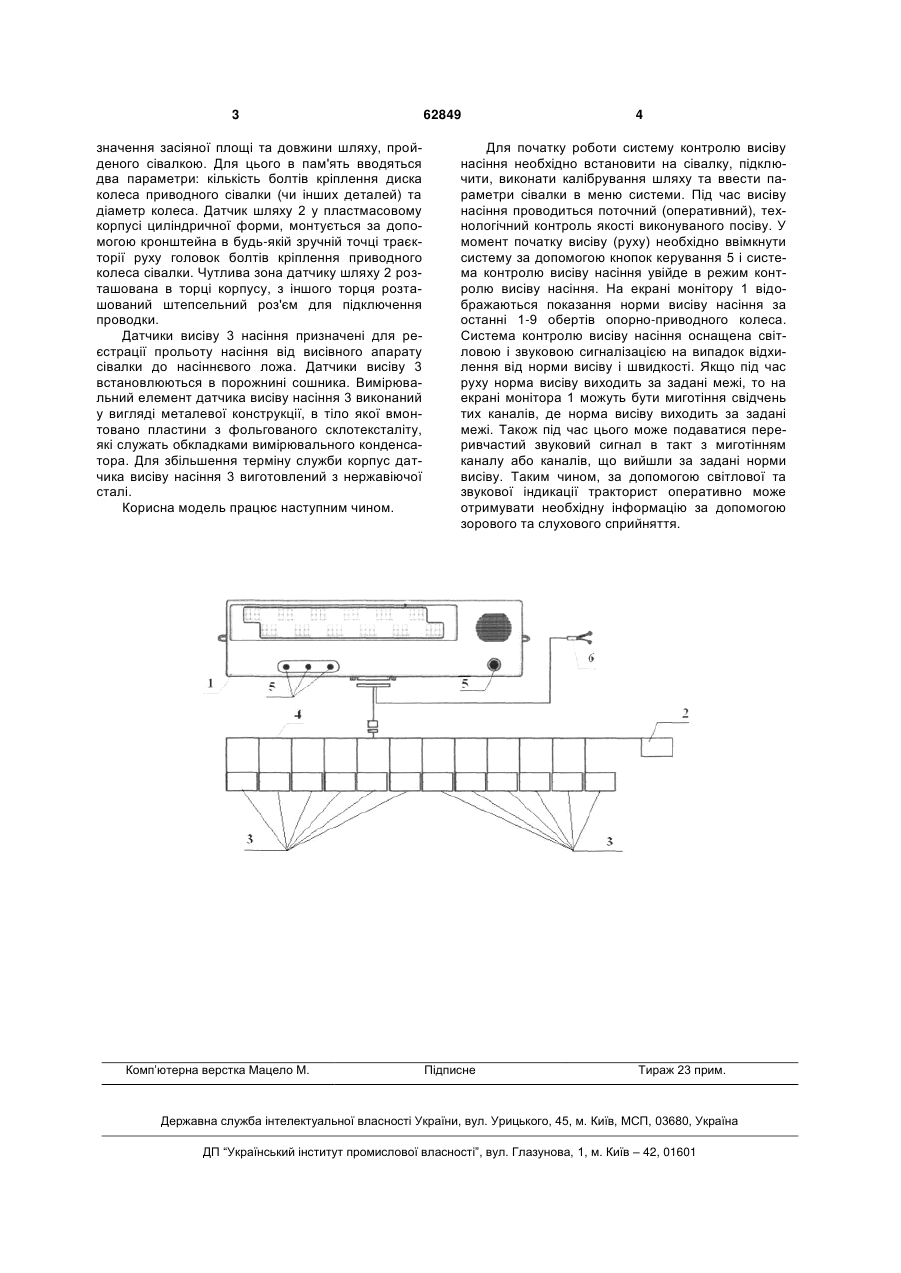

Система для контролю висіву насіння, що містить монітор, блок обробки даних, кабельну розводку сіялки, датчики висіву насіння та датчик 3 значення засіяної площі та довжини шляху, пройденого сівалкою. Для цього в пам'ять вводяться два параметри: кількість болтів кріплення диска колеса приводного сівалки (чи інших деталей) та діаметр колеса. Датчик шляху 2 у пластмасовому корпусі циліндричної форми, монтується за допомогою кронштейна в будь-якій зручній точці траєкторії руху головок болтів кріплення приводного колеса сівалки. Чутлива зона датчику шляху 2 розташована в торці корпусу, з іншого торця розташований штепсельний роз'єм для підключення проводки. Датчики висіву 3 насіння призначені для реєстрації прольоту насіння від висівного апарату сівалки до насіннєвого ложа. Датчики висіву 3 встановлюються в порожнині сошника. Вимірювальний елемент датчика висіву насіння 3 виконаний у вигляді металевої конструкції, в тіло якої вмонтовано пластини з фольгованого склотексталіту, які служать обкладками вимірювального конденсатора. Для збільшення терміну служби корпус датчика висіву насіння 3 виготовлений з нержавіючої сталі. Корисна модель працює наступним чином. Комп’ютерна верстка Мацело М. 62849 4 Для початку роботи систему контролю висіву насіння необхідно встановити на сівалку, підключити, виконати калібрування шляху та ввести параметри сівалки в меню системи. Під час висіву насіння проводиться поточний (оперативний), технологічний контроль якості виконуваного посіву. У момент початку висіву (руху) необхідно ввімкнути систему за допомогою кнопок керування 5 і система контролю висіву насіння увійде в режим контролю висіву насіння. На екрані монітору 1 відображаються показання норми висіву насіння за останні 1-9 обертів опорно-приводного колеса. Система контролю висіву насіння оснащена світловою і звуковою сигналізацією на випадок відхилення від норми висіву і швидкості. Якщо під час руху норма висіву виходить за задані межі, то на екрані монітора 1 можуть бути миготіння свідчень тих каналів, де норма висіву виходить за задані межі. Також під час цього може подаватися переривчастий звуковий сигнал в такт з миготінням каналу або каналів, що вийшли за задані норми висіву. Таким чином, за допомогою світлової та звукової індикації тракторист оперативно може отримувати необхідну інформацію за допомогою зорового та слухового сприйняття. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for control seeding
Автори англійськоюZhurkina Nadia Mykolaivna
Назва патенту російськоюСистема для контроля высева семян
Автори російськоюЖуркина Надежда Николаевна
МПК / Мітки
МПК: A01C 7/00, G01D 5/00, G01D 9/00
Мітки: контролю, насіння, висіву, система
