Футерівка обертових печей порожнистими вогнетривкими виробами

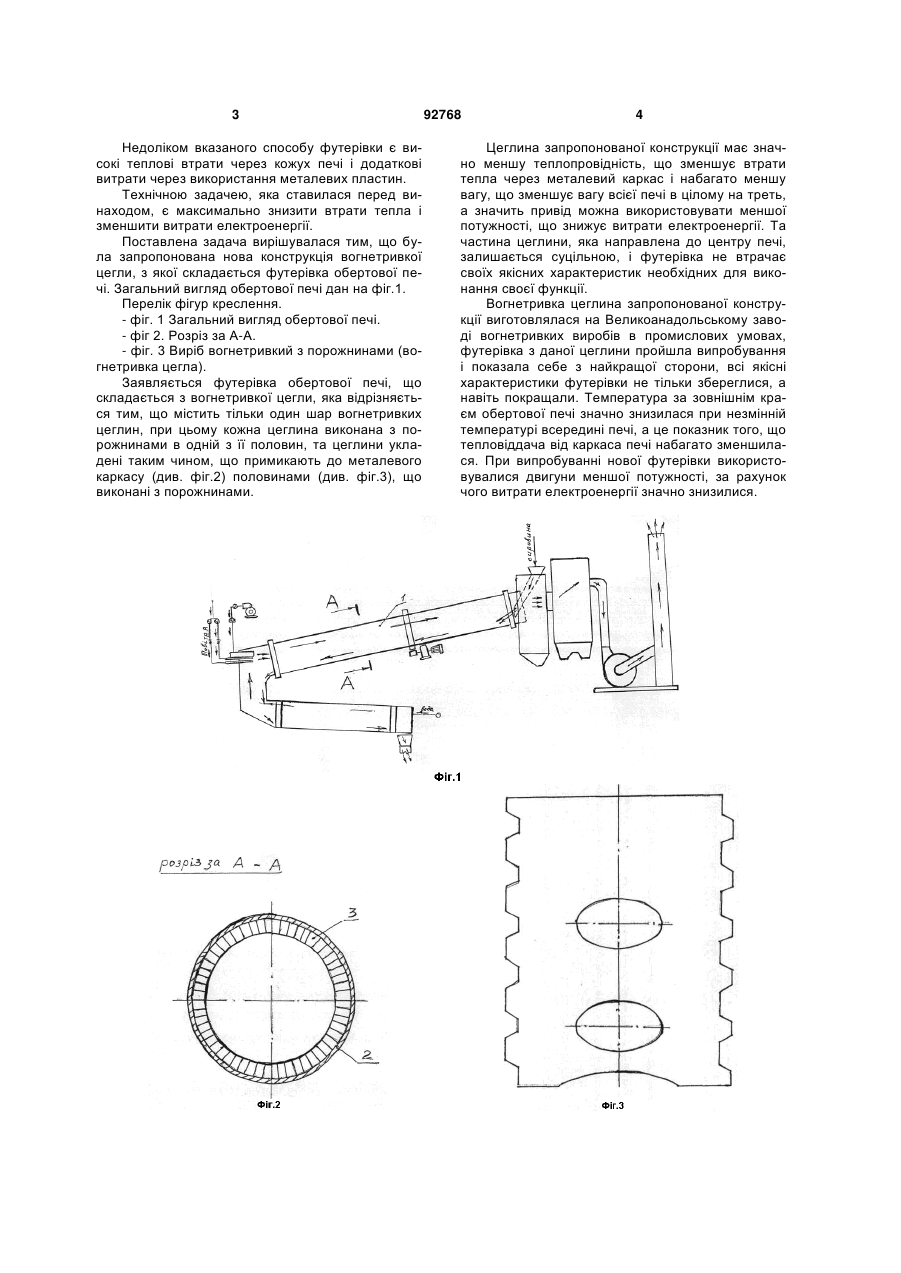

Футерівка обертової печі, що складається з вогнетривкої цегли, яка відрізняється тим, що містить тільки один шар вогнетривких цеглин, при цьому кожна цеглина виконана з порожнинами в одній з її половин, та цеглини укладені таким чином, що примикають до металевого каркаса половинами, що виконані з порожнинами. (19) (21) a200808638 (22) 01.07.2008 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ШЕВЦОВ РОМАН МИКОЛАЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ВЕЛИКОАНАДОЛЬСЬКИЙ ВОГНЕТРИВКИЙ КОМБІНАТ" (56) DE 181273 C, 12.11.1905; весь документ US 6802709 B1, 12.10.2004; весь документ 3 Недоліком вказаного способу футерівки є високі теплові втрати через кожух печі і додаткові витрати через використання металевих пластин. Технічною задачею, яка ставилася перед винаходом, є максимально знизити втрати тепла і зменшити витрати електроенергії. Поставлена задача вирішувалася тим, що була запропонована нова конструкція вогнетривкої цегли, з якої складається футерівка обертової печі. Загальний вигляд обертової печі дан на фіг.1. Перелік фігур креслення. - фіг. 1 Загальний вигляд обертової печі. - фіг 2. Розріз за А-А. - фіг. 3 Виріб вогнетривкий з порожнинами (вогнетривка цегла). Заявляється футерівка обертової печі, що складається з вогнетривкої цегли, яка відрізняється тим, що містить тільки один шар вогнетривких цеглин, при цьому кожна цеглина виконана з порожнинами в одній з її половин, та цеглини укладені таким чином, що примикають до металевого каркасу (див. фіг.2) половинами (див. фіг.3), що виконані з порожнинами. 92768 4 Цеглина запропонованої конструкції має значно меншу теплопровідність, що зменшує втрати тепла через металевий каркас і набагато меншу вагу, що зменшує вагу всієї печі в цілому на треть, а значить привід можна використовувати меншої потужності, що знижує витрати електроенергії. Та частина цеглини, яка направлена до центру печі, залишається суцільною, і футерівка не втрачає своїх якісних характеристик необхідних для виконання своєї функції. Вогнетривка цеглина запропонованої конструкції виготовлялася на Великоанадольському заводі вогнетривких виробів в промислових умовах, футерівка з даної цеглини пройшла випробування і показала себе з найкращої сторони, всі якісні характеристики футерівки не тільки збереглися, а навіть покращали. Температура за зовнішнім краєм обертової печі значно знизилася при незмінній температурі всередині печі, а це показник того, що тепловіддача від каркаса печі набагато зменшилася. При випробуванні нової футерівки використовувалися двигуни меншої потужності, за рахунок чого витрати електроенергії значно знизилися. 5 Комп’ютерна верстка М. Мацело 92768 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
