Завантажити PDF файл.

Формула / Реферат

Ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, відділена від бункера клапаном, причому в нижній частині приймальної камери розміщений підпресовуючий пристрій, виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, а в боковій стінці приймальної камери розміщена горловина для вивантаження ущільненого субстрату в мішки, навпроти якої, в протилежній стінці, розміщений додатковий поршень основного ущільнювача, який відрізняється тим, що до бічної поверхні вивантажувальної горловини шарнірно прикріплено опорний пристрій, який виконаний з можливістю рухатись з уповільненням, створюючи протидію пакувальній тарі і перешкоджаючи вільному руху ущільнюваної маси при виході із вивантажувальної горловини камери.

Текст

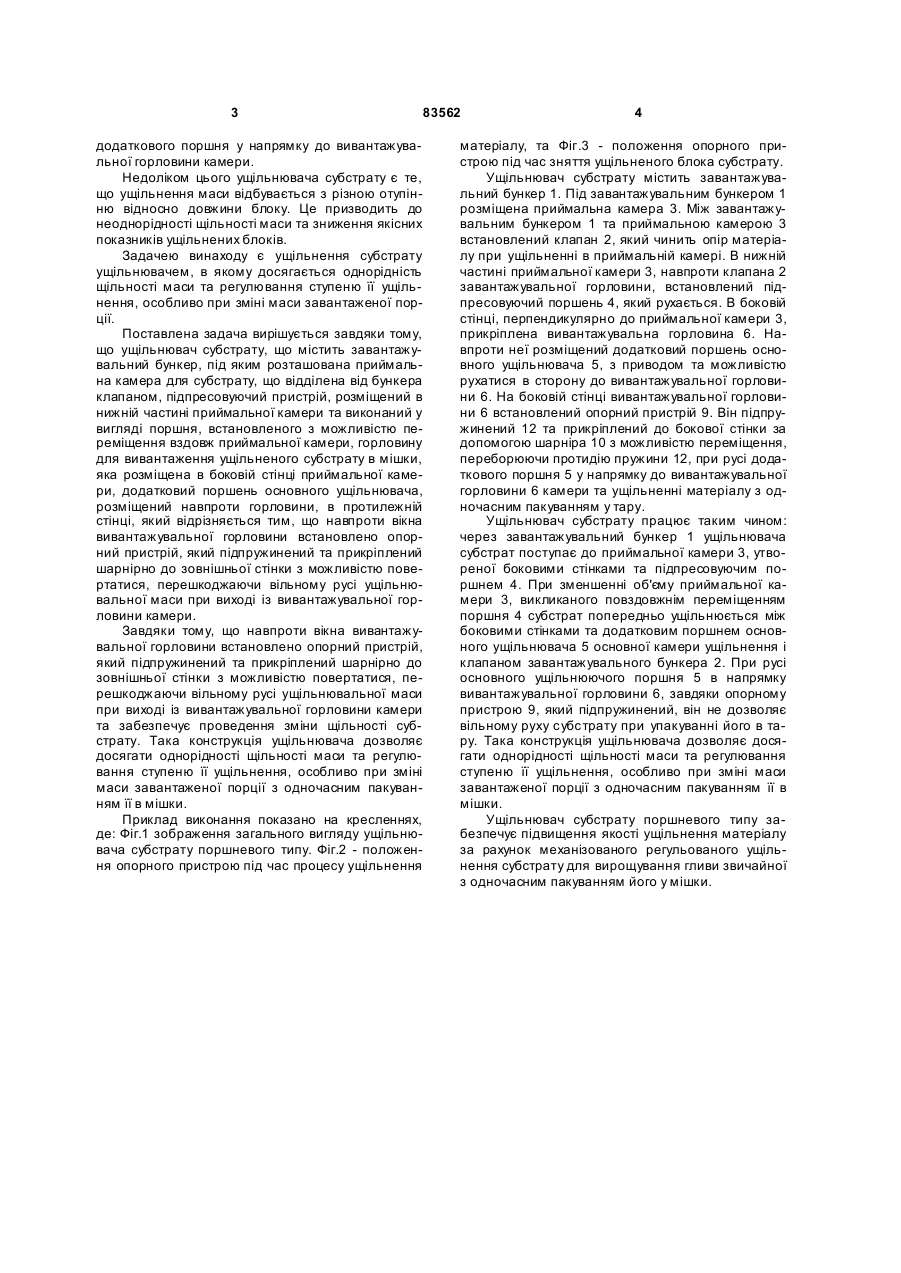

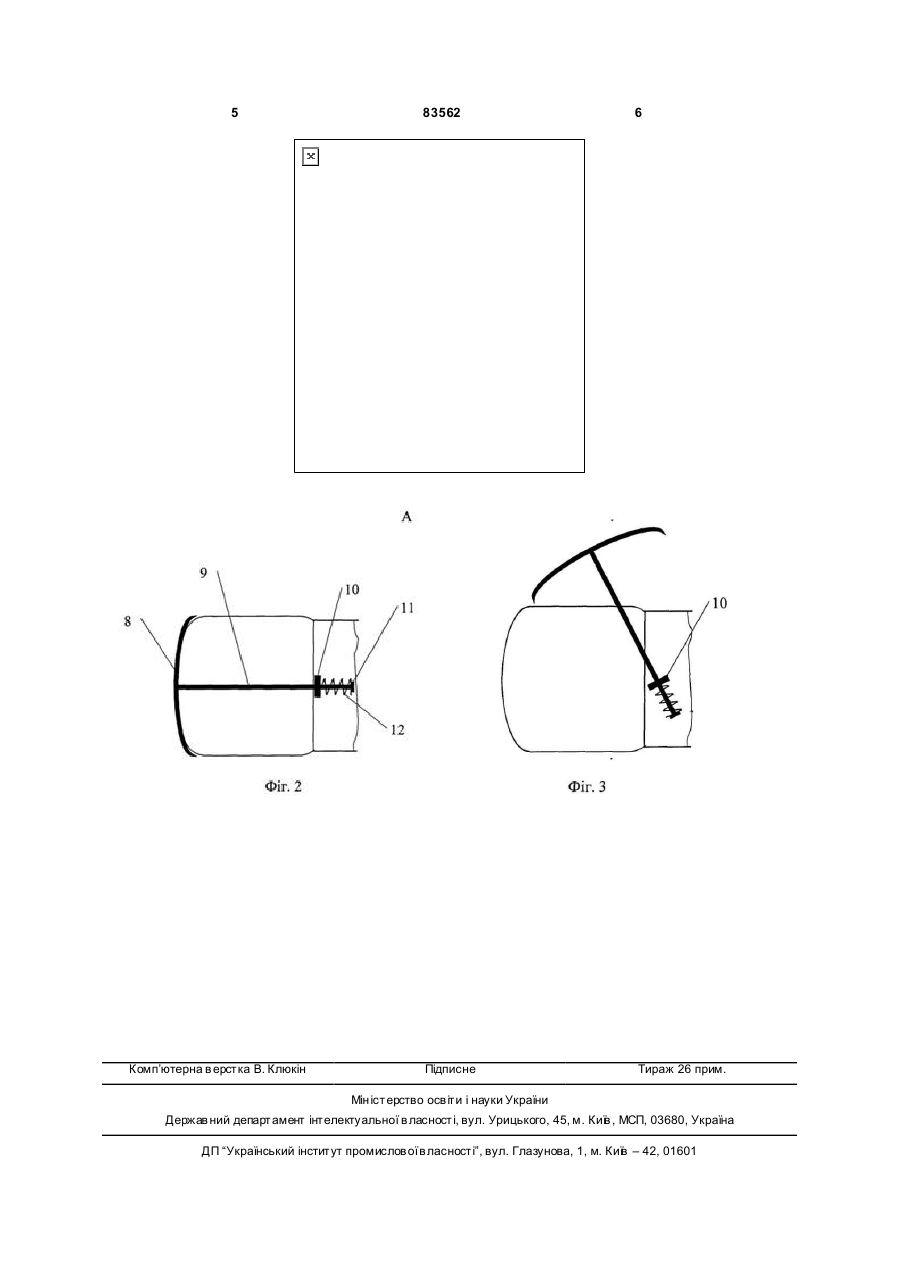

Ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, відділена від бункера 3 83562 додаткового поршня у напрямку до вивантажувальної горловини камери. Недоліком цього ущільнювача субстрату є те, що ущільнення маси відбувається з різною отупінню відносно довжини блоку. Це призводить до неоднорідності щільності маси та зниження якісних показників ущільнених блоків. Задачею винаходу є ущільнення субстрату ущільнювачем, в якому досягається однорідність щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції. Поставлена задача вирішується завдяки тому, що ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, що відділена від бункера клапаном, підпресовуючий пристрій, розміщений в нижній частині приймальної камери та виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, горловину для вивантаження ущільненого субстрату в мішки, яка розміщена в боковій стінці приймальної камери, додатковий поршень основного ущільнювача, розміщений навпроти горловини, в протилежній стінці, який відрізняється тим, що навпроти вікна вивантажувальної горловини встановлено опорний пристрій, який підпружинений та прикріплений шарнірно до зовнішньої стінки з можливістю повертатися, перешкоджаючи вільному русі ущільнювальної маси при виході із вивантажувальної горловини камери. Завдяки тому, що навпроти вікна вивантажувальної горловини встановлено опорний пристрій, який підпружинений та прикріплений шарнірно до зовнішньої стінки з можливістю повертатися, перешкоджаючи вільному русі ущільнювальної маси при виході із вивантажувальної горловини камери та забезпечує проведення зміни щільності субстрату. Така конструкція ущільнювача дозволяє досягати однорідності щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції з одночасним пакуванням її в мішки. Приклад виконання показано на кресленнях, де: Фіг.1 зображення загального вигляду ущільнювача субстрату поршневого типу. Фіг.2 - положення опорного пристрою під час процесу ущільнення 4 матеріалу, та Фіг.3 - положення опорного пристрою під час зняття ущільненого блока субстрату. Ущільнювач субстрату містить завантажувальний бункер 1. Під завантажувальним бункером 1 розміщена приймальна камера 3. Між завантажувальним бункером 1 та приймальною камерою 3 встановлений клапан 2, який чинить опір матеріалу при ущільненні в приймальній камері. В нижній частині приймальної камери 3, навпроти клапана 2 завантажувальної горловини, встановлений підпресовуючий поршень 4, який рухається. В боковій стінці, перпендикулярно до приймальної камери 3, прикріплена вивантажувальна горловина 6. Навпроти неї розміщений додатковий поршень основного ущільнювача 5, з приводом та можливістю рухатися в сторону до вивантажувальної горловини 6. На боковій стінці вивантажувальної горловини 6 встановлений опорний пристрій 9. Він підпружинений 12 та прикріплений до бокової стінки за допомогою шарніра 10 з можливістю переміщення, переборюючи протидію пружини 12, при русі додаткового поршня 5 у напрямку до вивантажувальної горловини 6 камери та ущільненні матеріалу з одночасним пакуванням у тару. Ущільнювач субстрату працює таким чином: через завантажувальний бункер 1 ущільнювача субстрат поступає до приймальної камери 3, утвореної боковими стінками та підпресовуючим поршнем 4. При зменшенні об'єму приймальної камери 3, викликаного повздовжнім переміщенням поршня 4 субстрат попередньо ущільнюється між боковими стінками та додатковим поршнем основного ущільнювача 5 основної камери ущільнення і клапаном завантажувального бункера 2. При русі основного ущільнюючого поршня 5 в напрямку вивантажувальної горловини 6, завдяки опорному пристрою 9, який підпружинений, він не дозволяє вільному руху субстрату при упакуванні його в тару. Така конструкція ущільнювача дозволяє досягати однорідності щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції з одночасним пакуванням її в мішки. Ущільнювач субстрату поршневого типу забезпечує підвищення якості ущільнення матеріалу за рахунок механізованого регульованого ущільнення субстрату для вирощування гливи звичайної з одночасним пакуванням його у мішки. 5 Комп’ютерна в ерстка В. Клюкін 83562 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Substrate compactor

Автори англійською

Haidenko Oleh Mykolaiovych, Holub Hennadii Anatoliovych

Назва патенту російською

Уплотнитель субстрата

Автори російською

Гайденко Олег Николаевич, Голубь Геннадий Анатолиевич

МПК / Мітки

МПК: A01F 15/00

Мітки: субстрату, ущільнювач
