Ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, відділена від бункера клапаном, причому в нижній частині приймальної камери розміщений підпресовуючий пристрій, виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, а в боковій стінці приймальної камери розміщена горловина для вивантаження ущільненого субстрату в мішки, навпроти якої, в протилежній стінці розміщений додатковий поршень основного ущільнювача, який відрізняється тим, що в стінці вивантажувальної горловини виконано вікно, біля якого встановлена обмежувальна пластина, перекриваюча вхід в вивантажувальну горловину, підпружинена та прикріплена шарнірно до стінки вивантажувальної горловини з можливістю повертатися і ховатися у вікно при русі додаткового поршня у напрямку до вивантажувальної горловини камери.

Текст

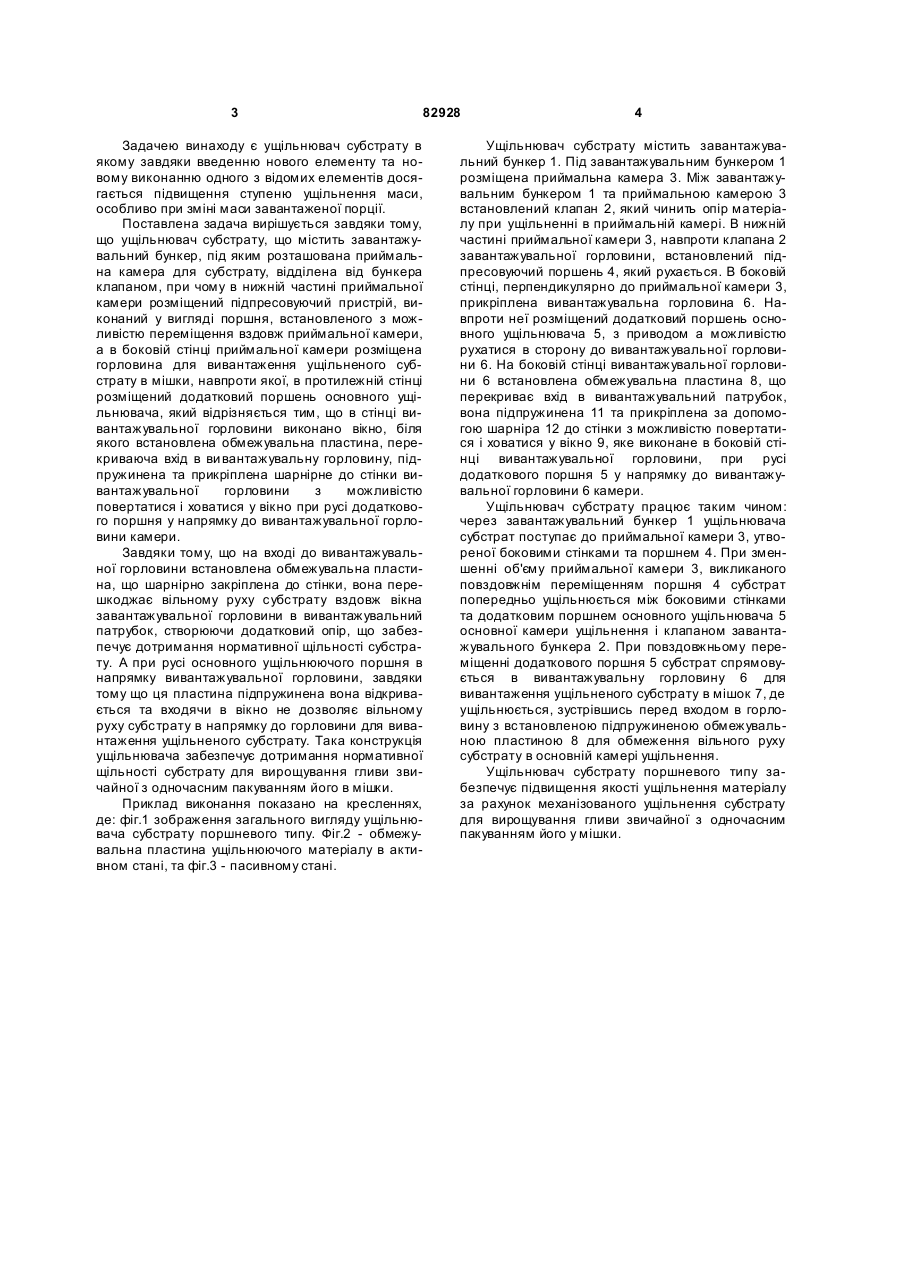

Ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, відділена від бункера 3 82928 Задачею винаходу є ущільнювач субстрату в якому завдяки введенню нового елементу та новому виконанню одного з відомих елементів досягається підвищення ступеню ущільнення маси, особливо при зміні маси завантаженої порції. Поставлена задача вирішується завдяки тому, що ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, відділена від бункера клапаном, при чому в нижній частині приймальної камери розміщений підпресовуючий пристрій, виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, а в боковій стінці приймальної камери розміщена горловина для вивантаження ущільненого субстрату в мішки, навпроти якої, в протилежній стінці розміщений додатковий поршень основного ущільнювача, який відрізняється тим, що в стінці вивантажувальної горловини виконано вікно, біля якого встановлена обмежувальна пластина, перекриваюча вхід в ви вантажувальну горловину, підпружинена та прикріплена шарнірне до стінки вивантажувальної горловини з можливістю повертатися і ховатися у вікно при русі додаткового поршня у напрямку до вивантажувальної горловини камери. Завдяки тому, що на вході до вивантажувальної горловини встановлена обмежувальна пластина, що шарнірно закріплена до стінки, вона перешкоджає вільному руху субстрату вздовж вікна завантажувальної горловини в вивантажувальний патрубок, створюючи додатковий опір, що забезпечує дотримання нормативної щільності субстрату. А при русі основного ущільнюючого поршня в напрямку вивантажувальної горловини, завдяки тому що ця пластина підпружинена вона відкривається та входячи в вікно не дозволяє вільному руху субстрату в напрямку до горловини для вивантаження ущільненого субстрату. Така конструкція ущільнювача забезпечує дотримання нормативної щільності субстрату для вирощування гливи звичайної з одночасним пакуванням його в мішки. Приклад виконання показано на кресленнях, де: фіг.1 зображення загального вигляду ущільнювача субстрату поршневого типу. Фіг.2 - обмежувальна пластина ущільнюючого матеріалу в активном стані, та фіг.3 - пасивному стані. 4 Ущільнювач субстрату містить завантажувальний бункер 1. Під завантажувальним бункером 1 розміщена приймальна камера 3. Між завантажувальним бункером 1 та приймальною камерою 3 встановлений клапан 2, який чинить опір матеріалу при ущільненні в приймальній камері. В нижній частині приймальної камери 3, навпроти клапана 2 завантажувальної горловини, встановлений підпресовуючий поршень 4, який рухається. В боковій стінці, перпендикулярно до приймальної камери 3, прикріплена вивантажувальна горловина 6. Навпроти неї розміщений додатковий поршень основного ущільнювача 5, з приводом а можливістю рухатися в сторону до вивантажувальної горловини 6. На боковій стінці вивантажувальної горловини 6 встановлена обмежувальна пластина 8, що перекриває вхід в вивантажувальний патрубок, вона підпружинена 11 та прикріплена за допомогою шарніра 12 до стінки з можливістю повертатися і ховатися у вікно 9, яке виконане в боковій стінці вивантажувальної горловини, при русі додаткового поршня 5 у напрямку до вивантажувальної горловини 6 камери. Ущільнювач субстрату працює таким чином: через завантажувальний бункер 1 ущільнювача субстрат поступає до приймальної камери 3, утвореної боковими стінками та поршнем 4. При зменшенні об'єму приймальної камери 3, викликаного повздовжнім переміщенням поршня 4 субстрат попередньо ущільнюється між боковими стінками та додатковим поршнем основного ущільнювача 5 основної камери ущільнення і клапаном завантажувального бункера 2. При повздовжньому переміщенні додаткового поршня 5 субстрат спрямовується в вивантажувальну горловину 6 для вивантаження ущільненого субстрату в мішок 7, де ущільнюється, зустрівшись перед входом в горловину з встановленою підпружиненою обмежувальною пластиною 8 для обмеження вільного руху субстрату в основній камері ущільнення. Ущільнювач субстрату поршневого типу забезпечує підвищення якості ущільнення матеріалу за рахунок механізованого ущільнення субстрату для вирощування гливи звичайної з одночасним пакуванням його у мішки. 5 Комп’ютерна в ерстка В. Клюкін 82928 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Substrate compressor

Автори англійською

Holub Hennadii Anatoliiovych, Holub Hennadii Anatoliovych, Haidenko Oleh Mykolaiovych

Назва патенту російською

Уплотнитель субстрата

Автори російською

Голубь Геннадий Анатолиевич, Голуб Геннадий Анатольевич, Голубь Геннадий Анатольевич, Гайденко Олег Николаевич

МПК / Мітки

МПК: A01F 15/00

Мітки: ущільнювач, субстрату
