Електротермічний медичний пристрій

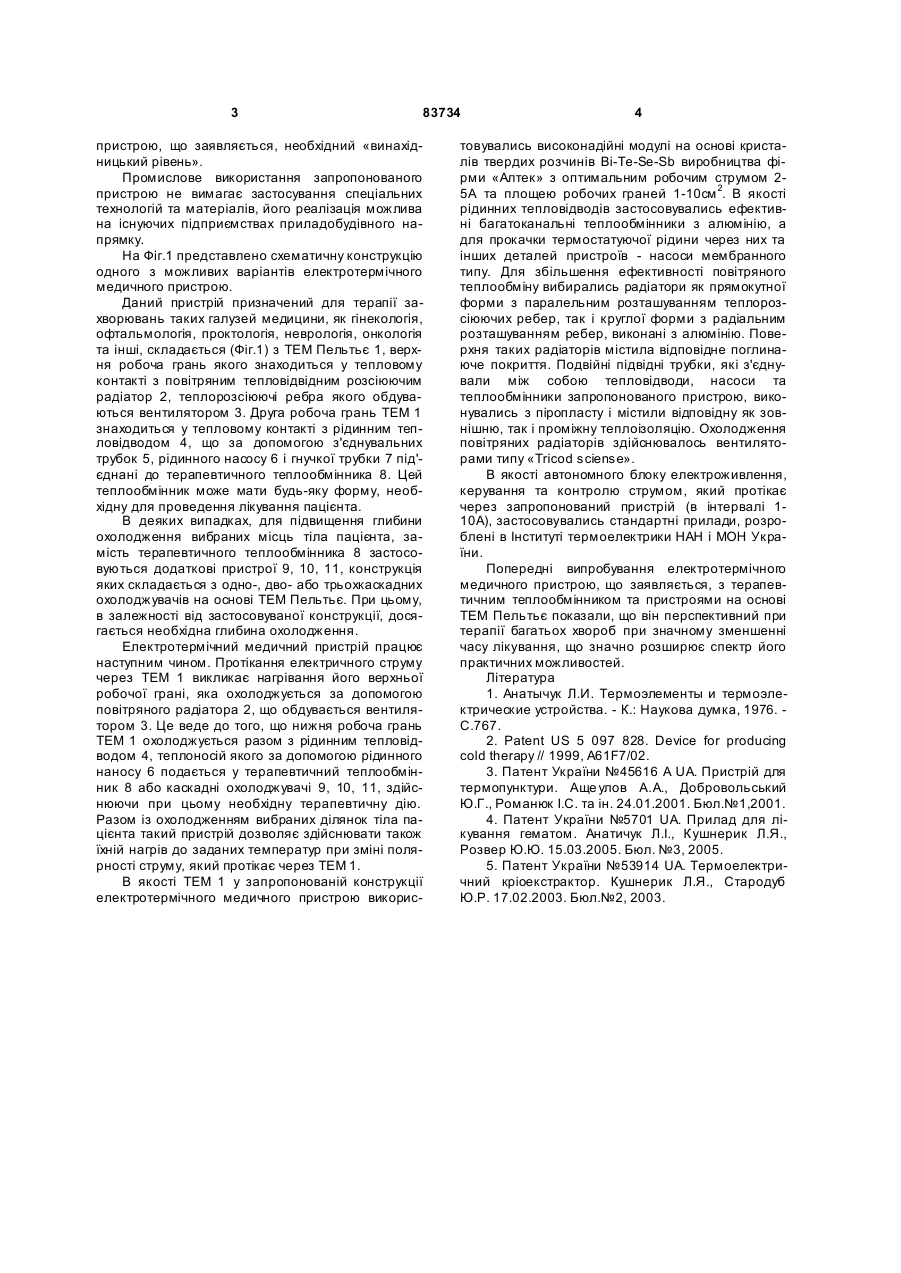

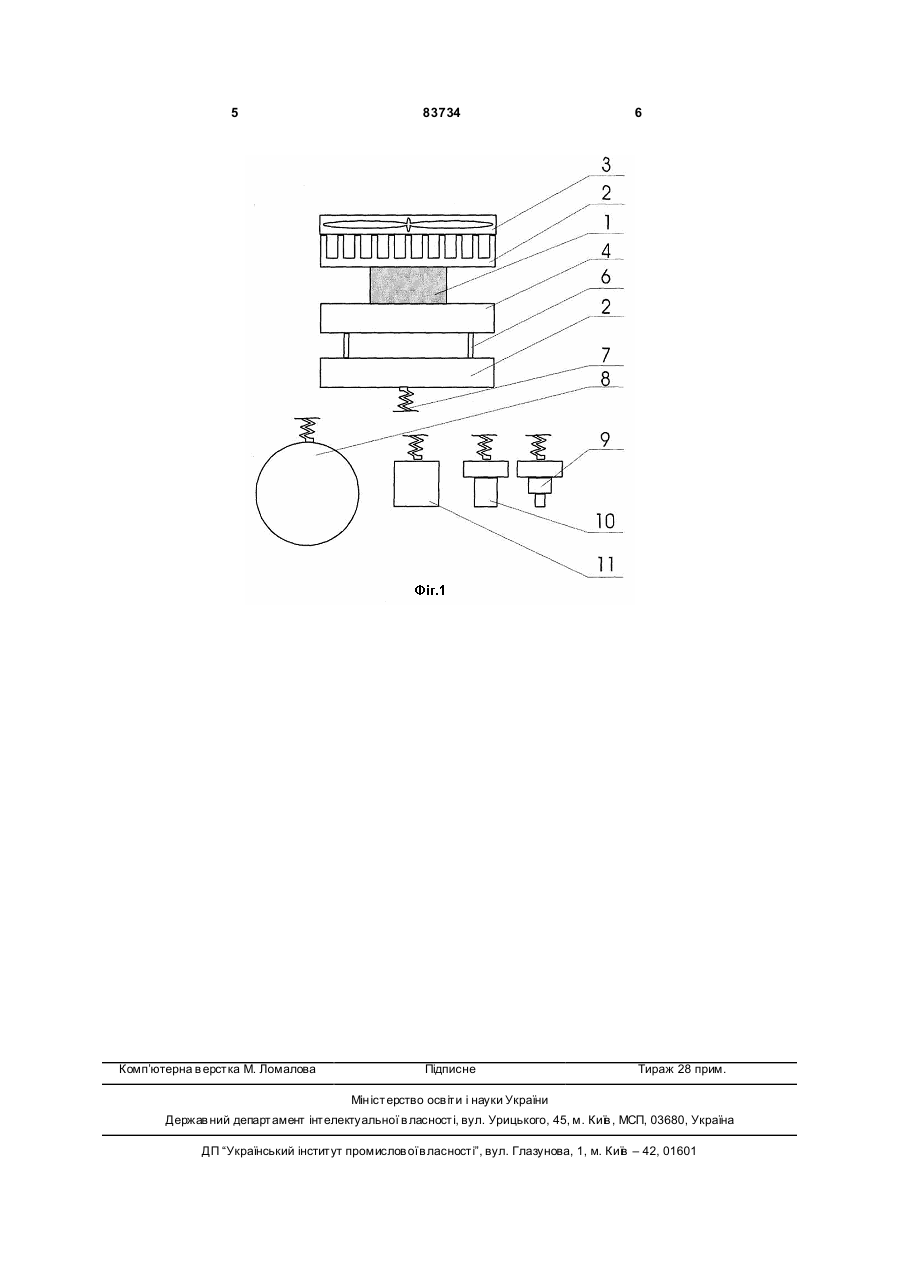

1. Електротермічний медичний пристрій, виконаний на основі термоелектричного модуля (ТЕМ) Пельтьє, який відрізняється тим, що одна з його робочих граней містить повітряний теплорозсіюючий радіатор з вентилятором, а друга - рідинний тепловідвід з теплоносієм та насосом, які послідовно з’єднані з терапевтичним теплообмінником за допомогою з’єднувальних тр убок. 2. Електротермічний медичний пристрій за п. 1, який відрізняється тим, що рідинний тепловідвід з теплоносієм та насосом послідовно з’єднані з охолоджуючим пристроєм на основі ТЕМ Пельтьє. (19) (21) a200610938 (22) 16.10.2006 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) АНАТИЧУК ЛУК'ЯН ІВАНОВИЧ, U A (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA (56) UA 53914, 17.02.2003 UA 5701, 15..03.2005 UA 455615, 15.04.2002 RU 2154875, 20.08.2000 US 5209227, 11.05.1993 WO 8103608, 24.12.1981 WO 2004111741, 23.12.2004 3 83734 пристрою, що заявляється, необхідний «винахідницький рівень». Промислове використання запропонованого пристрою не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На Фіг.1 представлено схематичну конструкцію одного з можливих варіантів електротермічного медичного пристрою. Даний пристрій призначений для терапії захворювань таких галузей медицини, як гінекологія, офтальмологія, проктологія, неврологія, онкологія та інші, складається (Фіг.1) з ТЕМ Пельтьє 1, верхня робоча грань якого знаходиться у тепловому контакті з повітряним тепловідвідним розсіюючим радіатор 2, теплорозсіюючі ребра якого обдуваються вентилятором 3. Друга робоча грань ТЕМ 1 знаходиться у тепловому контакті з рідинним тепловідводом 4, що за допомогою з'єднувальних трубок 5, рідинного насосу 6 і гнучкої трубки 7 під'єднані до терапевтичного теплообмінника 8. Цей теплообмінник може мати будь-яку форму, необхідну для проведення лікування пацієнта. В деяких випадках, для підвищення глибини охолодження вибраних місць тіла пацієнта, замість терапевтичного теплообмінника 8 застосовуються додаткові пристрої 9, 10, 11, конструкція яких складається з одно-, дво- або трьохкаскадних охолоджувачів на основі ТЕМ Пельтьє. При цьому, в залежності від застосовуваної конструкції, досягається необхідна глибина охолодження. Електротермічний медичний пристрій працює наступним чином. Протікання електричного струму через ТЕМ 1 викликає нагрівання його верхньої робочої грані, яка охолоджується за допомогою повітряного радіатора 2, що обдувається вентилятором 3. Це веде до того, що нижня робоча грань ТЕМ 1 охолоджується разом з рідинним тепловідводом 4, теплоносій якого за допомогою рідинного наносу 6 подається у терапевтичний теплообмінник 8 або каскадні охолоджувачі 9, 10, 11, здійснюючи при цьому необхідну терапевтичну дію. Разом із охолодженням вибраних ділянок тіла пацієнта такий пристрій дозволяє здійснювати також їхній нагрів до заданих температур при зміні полярності струму, який протікає через ТЕМ 1. В якості ТЕМ 1 у запропонованій конструкції електротермічного медичного пристрою викорис 4 товувались високонадійні модулі на основі кристалів твердих розчинів Bi-Te-Se-Sb виробництва фірми «Алтек» з оптимальним робочим струмом 25А та площею робочих граней 1-10см 2. В якості рідинних тепловідводів застосовувались ефективні багатоканальні теплообмінники з алюмінію, а для прокачки термостатуючої рідини через них та інших деталей пристроїв - насоси мембранного типу. Для збільшення ефективності повітряного теплообміну вибирались радіатори як прямокутної форми з паралельним розташуванням теплорозсіюючих ребер, так і круглої форми з радіальним розташуванням ребер, виконані з алюмінію. Поверхня таких радіаторів містила відповідне поглинаюче покриття. Подвійні підвідні трубки, які з'єднували між собою тепловідводи, насоси та теплообмінники запропонованого пристрою, виконувались з піропласту і містили відповідну як зовнішню, так і проміжну теплоізоляцію. Охолодження повітряних радіаторів здійснювалось вентиляторами типу «Tricod sciense». В якості автономного блоку електроживлення, керування та контролю струмом, який протікає через запропонований пристрій (в інтервалі 110А), застосовувались стандартні прилади, розроблені в Інституті термоелектрики НАН і МОН України. Попередні випробування електротермічного медичного пристрою, що заявляється, з терапевтичним теплообмінником та пристроями на основі ТЕМ Пельтьє показали, що він перспективний при терапії багатьох хвороб при значному зменшенні часу лікування, що значно розширює спектр його практичних можливостей. Література 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства. - К.: Наукова думка, 1976. С.767. 2. Patent US 5 097 828. Device for producing cold therapy // 1999, A61F7/02. 3. Патент України №45616 A UA. Пристрій для термопунктури. Аще улов A.A., Добровольський Ю.Г., Романюк І.С. та ін. 24.01.2001. Бюл.№1,2001. 4. Патент України №5701 UA. Прилад для лікування гематом. Анатичук Л.І., Кушнерик Л.Я., Розвер Ю.Ю. 15.03.2005. Бюл. №3, 2005. 5. Патент України №53914 UA. Термоелектричний кріоекстрактор. Кушнерик Л.Я., Стародуб Ю.Р. 17.02.2003. Бюл.№2, 2003. 5 Комп’ютерна в ерстка М. Ломалова 83734 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
