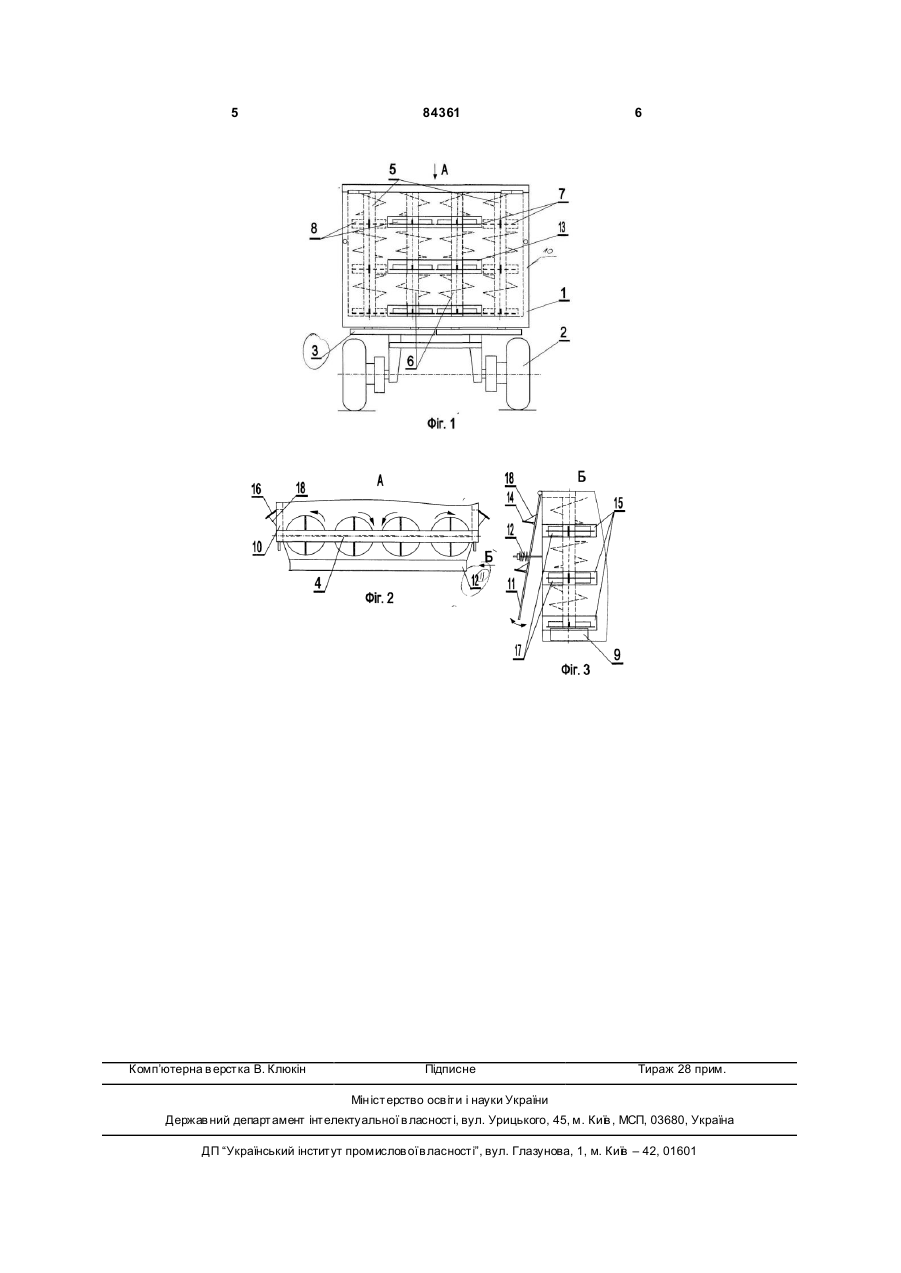

Розкидач органічних добрив

Розкидач органічних добрив, що містить кузов, встановлений на колісному ходу та обладнаний пристроєм для переміщення матеріалу до розподільного пристрою, який виконаний у вигляді вертикальних шнеків, розміщених по ширині кузова і обладнаних лопатевими метальними дисками із зубовою насічкою та лопатями, встановленими на верхній поверхні дисків, привод розподільних вертикальних шнеків, підпружинену стінку, яка має вікна в зоні розташування лопатевих метальних дисків, над якими закріплені регулювальні щитки, а також бокові стінки в зоні роботи крайніх розподільних вертикальних шнеків, який відрізняється тим, що в бокових стінках, в зоні роботи крайніх розподільних вертикальних шнеків, також виконані вікна з регулювальними щитками навпроти лопатевих метальних дисків, причому на лопатевих метальних дисках, що встановлені на крайніх розподільних вертикальних шнеках, закріплені додаткові лопаті, встановлені на нижній поверхні цих дисків. Винахід відноситься до сільського господарства і може бути використаний для внесення органічних добрив при вирощуванні польових культур. Кузовні розкидачі органічних добрив широко використовуються для внесення підстилкового гною, компостів, торфу та інших матеріалів. Розподільні пристрої кузовних розкидачів органічних добрив виконуються у вигляді горизонтальних або вертикальних шнеків. Останнім часом використовуються кузовні розкидачі органічних добрив з робочими органами у вигляді вертикальних шнеків розміщених по ширині кузова. Відомий розкидач органічних добрив, що містить кузов, встановлений на колісному ході та обладнаний пристроєм для переміщення матеріалу до розподільного пристрою, який виконаний у вигляді вертикальних шнеків, розміщених по ширині кузова, причому кожний шнек в нижній частині обладнаний лопатевим метальним диском, що має однаковий із шнеком діаметр [Лебедев В. Підви щення рівномірності внесення органічних добрив // Збірник наукових праць "Техніко-технологічні аспекти розвитку та випробування нової техніки і технологій для сільського господарства України". Дослідницьке, 2004.-C. 287-290]. У відомого розкидача кожний шнек має тільки один диск. Цей розкидач добрив дає можливість збільшити ширину внесення за рахунок наявності лопатевих метальних дисків, що розміщені на одному валу із шнеками. Недоліком цього розкидача органічних добрив є те, що основна маса добрив розподіляється по ширині кузова розкидача. Збільшення обертів шнеків не дозволяє суттєво підви щити ширину розподілу добрив, а призводить лише до збільшення енергоємності розпушування добрив, що надходять до розподільного пристрою. Найбільш близьким до пропонованого є розкидач органічних добрив, що містить кузов, встановлений на колісному ходу та обладнаний при UA (11) 84361 (13) (21) a200702971 (22) 20.03.2007 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ГОЛУБ ГЕННАДІЙ АНАТОЛІЙОВИЧ, U A, ШАБЛІЙ МИКОЛА ЄВДОКИ МОВИЧ, UA, ШКЛЯР АНДРІЙ МИКОЛАЙОВИЧ, UA (73) НАЦІОН АЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК, U A (56) UA 78072, 15.07.2005 UA 51387, 15.11.2002 SU 1526598, 07.12.1989 DE 1148795, 28.10.1958 GB 788850, 08.02.1958 UA 78098, 15.06.2005 Лебедев В. Підвищення рівномірності внесення органічних добрив// Збірник наукових праць "Техніко-технологічні аспекти розвитку та випробування нової техніки і технологій для сільського господарства України". - Дослідницьке, 2004. - Вип.7 (21). С.287-290. C2 2 (19) 1 3 84361 строєм для переміщення матеріалу до розподільного пристрою, який виконаний у вигляді вертикальних шнеків, розміщених по ширині кузова і обладнаних лопатевими метальними дисками із зубовою насічкою, причому лопатеві метальні диски, що розміщені на шнеках, встановлених у середній частині по ширині кузова, мають діаметр, більший за діаметр шнека, а лопатеві метальні диски, розміщені на шнеках, встановлених біля бокових стінок, які виконані суцільними, мають однаковий із шнеком діаметр. Крім того, за вертикальними шнеками по ходу р уху добрив встановлена підпружинена стінка, яка має вікна в зоні розташування лопатевих метальних дисків, над якими, крім нижнього, закріплені регулювальні щитки, причому лопатеві метальні диски мають лопаті, виконані на верхній їх частині [Розкидач органічних добрив: Заявка на винахід №а200502568 від 21.03.05 р. Україна, МКИ 6 А01C3/06. / В.В. Адамчук, М.Є. Шаблій, Г.А. Голуб (Україна)]. Недоліком цього розкидача органічних добрив є те, що він не дозволяє суттєво збільшити ширину внесення добрива шляхом їх бокового розподілу. Задачею винаходу є розкидач органічних добрив в якому завдяки новій конструкції розподільного пристрою досягається збільшення ширини внесення добрив шляхом їх бокового розподілу. Поставлена задача вирішується завдяки тому, що у розкидача органічних добрив, що містить кузов, встановлений на колісному ходу та обладнаний пристроєм для переміщення матеріалу до розподільного пристрою, який виконаний у вигляді вертикальних шнеків, розміщених по ширині кузова і обладнаних лопатевими метальними дисками із зубовою насічкою та лопатями, встановленими на верхній поверхні дисків, привод розподільних вертикальних шнеків, а також бокові стінки в зоні роботи крайніх розподільних вертикальних шнеків та підпружинену стінку, яка має вікна в зоні розташування лопатевих метальних дисків, над якими закріплені регулювальні щитки, крім того в бокових стінках, в зоні роботи крайніх розподільних вертикальних шнеків, виконані вікна з регулювальними щитками навпроти лопатевих метальних дисків, причому на лопатевих метальних дисках, що встановлені на крайніх розподільних вертикальних шнеках закріплені додаткові лопаті, встановлені на нижній поверхні цих дисків. Те, що в бокових стінках, в зоні роботи крайніх розподільних вертикальних шнеків, виконані вікна з регулювальними щитками навпроти лопатевих метальних дисків, а привід шнеків виконаний таким чином, що крайні розподільні вертикальні шнеки подають добрива у ці вікна, забезпечує збільшення ширини внесення добрив шляхом їх бокового розподілу. Те, що на лопатевих метальних дисках, що встановлені на крайніх розподільних вертикальних шнеках закріплені додаткові лопаті, встановлені на нижній поверхні дисків забезпечує дотримання дози внесення добрив у смузі бокового розподілу. На Фіг.1 приведено схематичне зображення загального вигляду розподільних робочих органів 4 розкидача органічних добрив, а на Фіг.2 - вигляд розподільних пристроїв у горизонтальній площині, на Фіг.3 - вид збоку на взаємне розміщення розподільного пристрою задньої підпружиненої стінки, та бокової стінки з вікнами. Розкидач органічних добрив, що містить кузов 1, встановлений на колісному ходу 2 та обладнаний пристроєм 3 для переміщення матеріалу до розподільного пристрою 4, який виконаний у вигляді крайніх 5 та середніх 6 вертикальних шнеків, розміщених по ширині кузова 1 і обладнаних лопатевими метальними дисками 7 із зубовою насічкою та лопатями 8, встановленими на верхній поверхні дисків 7, привод 9 розподільних вертикальних шнеків 5, 6, а також бокові стінки 10 в зоні роботи крайніх розподільних вертикальних шнеків 5 та підпружинену стінку 11 із пружиною 12, яка має вікна 13 в зоні розташування лопатевих метальних дисків 7, над якими закріплені регулювальні щитки 14. У бокових стінках 10, в зоні роботи крайніх розподільних вертикальних шнеків 5, виконані вікна 15 з регулювальними щитками 16 навпроти лопатевих метальних дисків 7, причому на лопатевих метальних дисках 7, що встановлені на крайніх розподільних вертикальних шнеках 5 закріплені додаткові лопаті 17, встановлені на нижній поверхні цих дисків 7. Щитки 14, 16 відкриваються або закриваються за допомогою фіксаторів 18. При цьому привод 9 крайніх вертикальних шнеків 5 виконаний таким чином, що лопаті 8 та 17 встановлені на лопатевих метальних дисках 7 і закріплені на крайніх вертикальних шнеках 5 направляють добрива у вікна 15 виконані у бокових стінках 10. Розкидач органічних добрив працює таким чином. Завантажені в кузов 1 органічні добрива під час руху розкидача по полю, за допомогою пристрою З перемішуються до розподільного пристрою 4, який забезпечує подрібнення добрив за допомогою навики крайніх 5 та середніх 6 вертикальних шнеків, розміщених по ширині кузова 1, подачу добрив на лопатеві метальні диски 7 із зубовою насічкою та їх розподіл по поверхні поля за рахунок відцентрових сил, які виникають при обертанні лопатевих метальних дисків 7 з лопатями 8. При цьому привод 9 виконаний таким чином, що крайні розподільні вертикальні шнеки 5 подають добрива у вікна 15 виконані у бокових стінках 10, а середні вертикальних шнеків 6 подають добрива у вікна 13 виконані у підпружиненій стінці 11. Встановлені на крайніх розподільних вертикальних шнеках 5 на нижній поверхні дисків 7 додаткові лопаті 17 забезпечують більшу продуктивність розвантаження кузова 1 в крайній частиш по ширині кузова 1, порівняно із середньою. Регулювання доз внесення органічних добрив в широких межах забезпечується тим, що в зоні розташування лопатевих метальних дисків 7 закріплені регулювальні щитки 14, 16, які відкриваються або закриваються за допомогою фіксаторів 18 при зменшенні дози внесення добрив. Розкидач органічних добрив забезпечує збільшення ширини внесення добрив шляхом застосування бокового розподілу добрив. 5 Комп’ютерна в ерстка В. Клюкін 84361 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
