Пристрій контролю споживання електроенергії на ділянці мережі

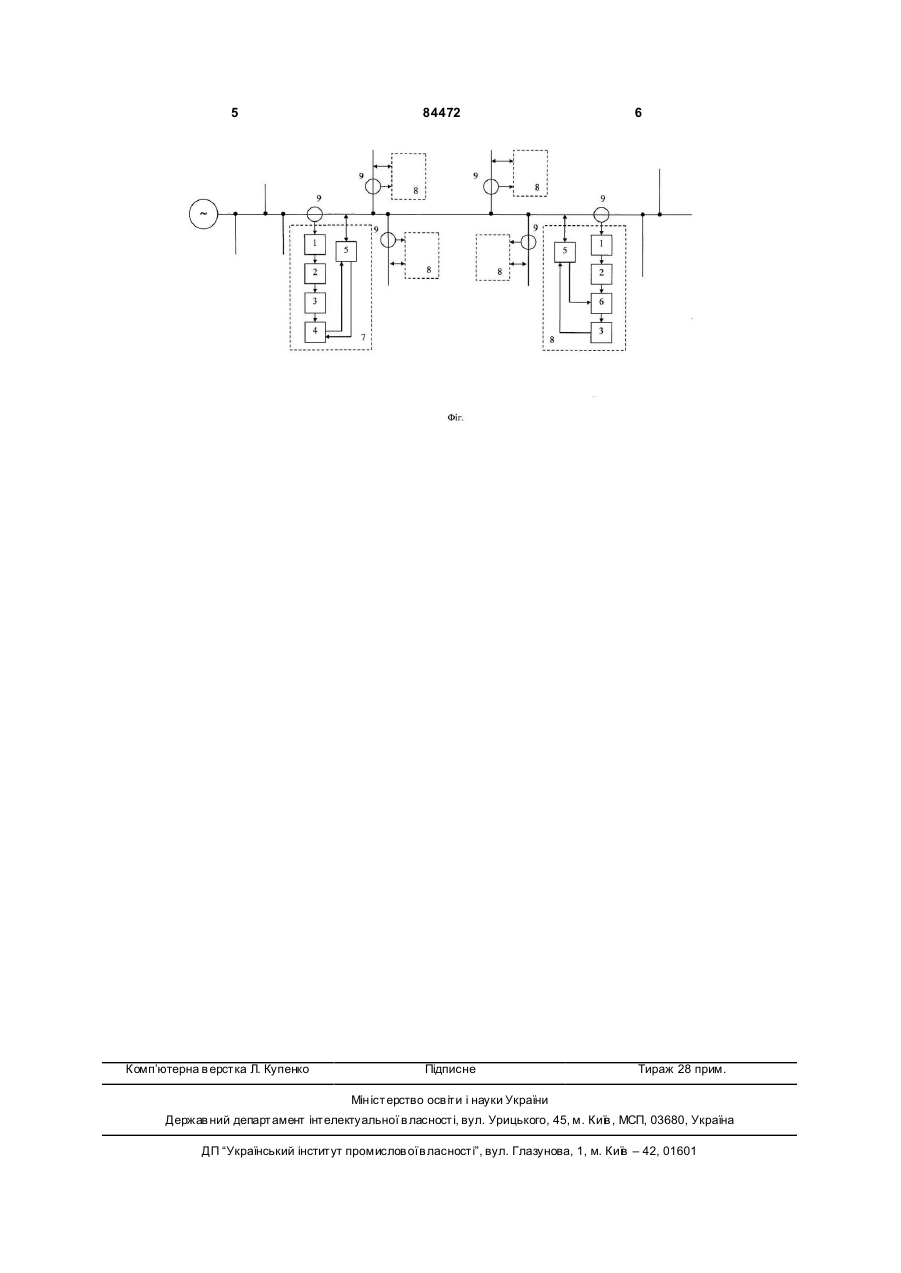

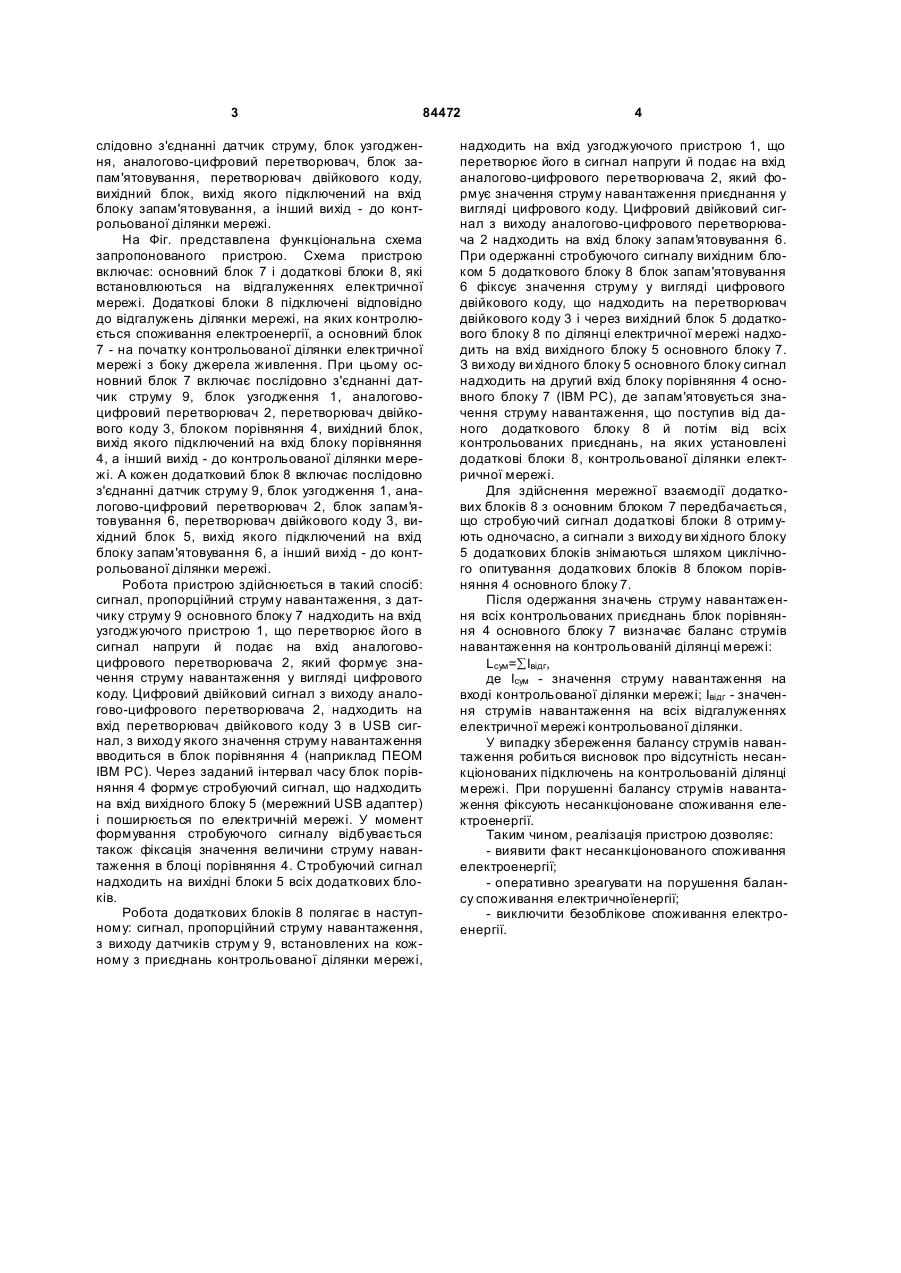

Пристрій контролю споживання електроенергії на ділянці мережі, що містить основний блок, який включає датчик струм у, блок узгодження, блок порівняння, вихідний блок, який відрізняється тим, що має аналогово-цифровий перетворювач і перетворювач двійкового коду, включені послідовно між блоком узгодження і блоком порівняння основного блока, а також додаткові блоки підключені до контрольованої ділянки мережі, кожний з яких включає послідовно з'єднані датчик струму, блок узгодження, аналогово-цифровий перетворювач, блок запам'ятовування, перетворювач двійкового коду, вихідний блок, вихід якого підключений на вхід блока запам'ятовування, а інший вихід призначений для підключення до контрольованої ділянки мережі. (19) (21) a200613112 (22) 11.12.2006 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ШКРАБЕЦЬ ФЕДІР ПАВЛОВИЧ, UA, ВИШНЯ ВОЛОДИМИР БОРИСОВИЧ, UA, МИРОШНИЧЕНКО ВОЛОДИ МИР ОЛЕКСІЙОВИЧ, U A, КРАСОВСЬКИЙ ПАВЛО ЮРІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA, ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ВНУТРІШНІХ СПРАВ, UA (56) UA2568 U, 15.02.2006 RU 2087918 C2, 20.08.1997 RU 2212673, 20.09.2003 EP 1448997 B1, 08.03.2006 US 2003/0158677 A1, 21.08.2003 3 84472 слідовно з'єднанні датчик струму, блок узгодження, аналогово-цифровий перетворювач, блок запам'ятовування, перетворювач двійкового коду, вихідний блок, вихід якого підключений на вхід блоку запам'ятовування, а інший вихід - до контрольованої ділянки мережі. На Фіг. представлена функціональна схема запропонованого пристрою. Схема пристрою включає: основний блок 7 і додаткові блоки 8, які встановлюються на відгалуженнях електричної мережі. Додаткові блоки 8 підключені відповідно до відгалужень ділянки мережі, на яких контролюється споживання електроенергії, а основний блок 7 - на початку контрольованої ділянки електричної мережі з боку джерела живлення. При цьому основний блок 7 включає послідовно з'єднанні датчик струму 9, блок узгодження 1, аналоговоцифровий перетворювач 2, перетворювач двійкового коду 3, блоком порівняння 4, вихідний блок, вихід якого підключений на вхід блоку порівняння 4, а інший вихід - до контрольованої ділянки мережі. А кожен додатковий блок 8 включає послідовно з'єднанні датчик струму 9, блок узгодження 1, аналогово-цифровий перетворювач 2, блок запам'я товування 6, перетворювач двійкового коду 3, вихідний блок 5, вихід якого підключений на вхід блоку запам'ятовування 6, а інший вихід - до контрольованої ділянки мережі. Робота пристрою здійснюється в такий спосіб: сигнал, пропорційний струму навантаження, з датчику струму 9 основного блоку 7 надходить на вхід узгоджуючого пристрою 1, що перетворює його в сигнал напруги й подає на вхід аналоговоцифрового перетворювача 2, який формує значення струму навантаження у вигляді цифрового коду. Цифровий двійковий сигнал з виходу аналогово-цифрового перетворювача 2, надходить на вхід перетворювач двійкового коду 3 в USB сигнал, з виходу якого значення струму навантаження вводиться в блок порівняння 4 (наприклад ПЕОМ IBM PC). Через заданий інтервал часу блок порівняння 4 формує стробуючий сигнал, що надходить на вхід вихідного блоку 5 (мережний USB адаптер) і поширюється по електричній мережі. У момент формування стробуючого сигналу відбувається також фіксація значення величини струму навантаження в блоці порівняння 4. Стробуючий сигнал надходить на вихідні блоки 5 всіх додаткових блоків. Робота додаткових блоків 8 полягає в наступному: сигнал, пропорційний струму навантаження, з виходу датчиків струм у 9, встановлених на кожному з приєднань контрольованої ділянки мережі, 4 надходить на вхід узгоджуючого пристрою 1, що перетворює його в сигнал напруги й подає на вхід аналогово-цифрового перетворювача 2, який формує значення струму навантаження приєднання у вигляді цифрового коду. Цифровий двійковий сигнал з виходу аналогово-цифрового перетворювача 2 надходить на вхід блоку запам'ятовування 6. При одержанні стробуючого сигналу вихідним блоком 5 додаткового блоку 8 блок запам'ятовування 6 фіксує значення струму у вигляді цифрового двійкового коду, що надходить на перетворювач двійкового коду 3 і через вихідний блок 5 додаткового блоку 8 по ділянці електричної мережі надходить на вхід вихідного блоку 5 основного блоку 7. З ви ходу ви хідного блоку 5 основного блоку сигнал надходить на другий вхід блоку порівняння 4 основного блоку 7 (IBM PC), де запам'ятовується значення струму навантаження, що поступив від даного додаткового блоку 8 й потім від всіх контрольованих приєднань, на яких установлені додаткові блоки 8, контрольованої ділянки електричної мережі. Для здійснення мережної взаємодії додаткових блоків 8 з основним блоком 7 передбачається, що стробуючий сигнал додаткові блоки 8 отримують одночасно, а сигнали з виходу ви хідного блоку 5 додаткових блоків знімаються шляхом циклічного опитування додаткових блоків 8 блоком порівняння 4 основного блоку 7. Після одержання значень струму навантаження всіх контрольованих приєднань блок порівняння 4 основного блоку 7 визначає баланс струмів навантаження на контрольованій ділянці мережі: Lсум =åІвідг, де Ісум - значення струму навантаження на вході контрольованої ділянки мережі; Івідг - значення струмів навантаження на всіх відгалуженнях електричної мережі контрольованої ділянки. У випадку збереження балансу струмів навантаження робиться висновок про відсутність несанкціонованих підключень на контрольованій ділянці мережі. При порушенні балансу струмів навантаження фіксують несанкціоноване споживання електроенергії. Таким чином, реалізація пристрою дозволяє: - виявити факт несанкціонованого споживання електроенергії; - оперативно зреагувати на порушення балансу споживання електричноїенергії; - виключити безоблікове споживання електроенергії. 5 Комп’ютерна в ерстка Л. Купенко 84472 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
