Керамічний пігмент коричневий

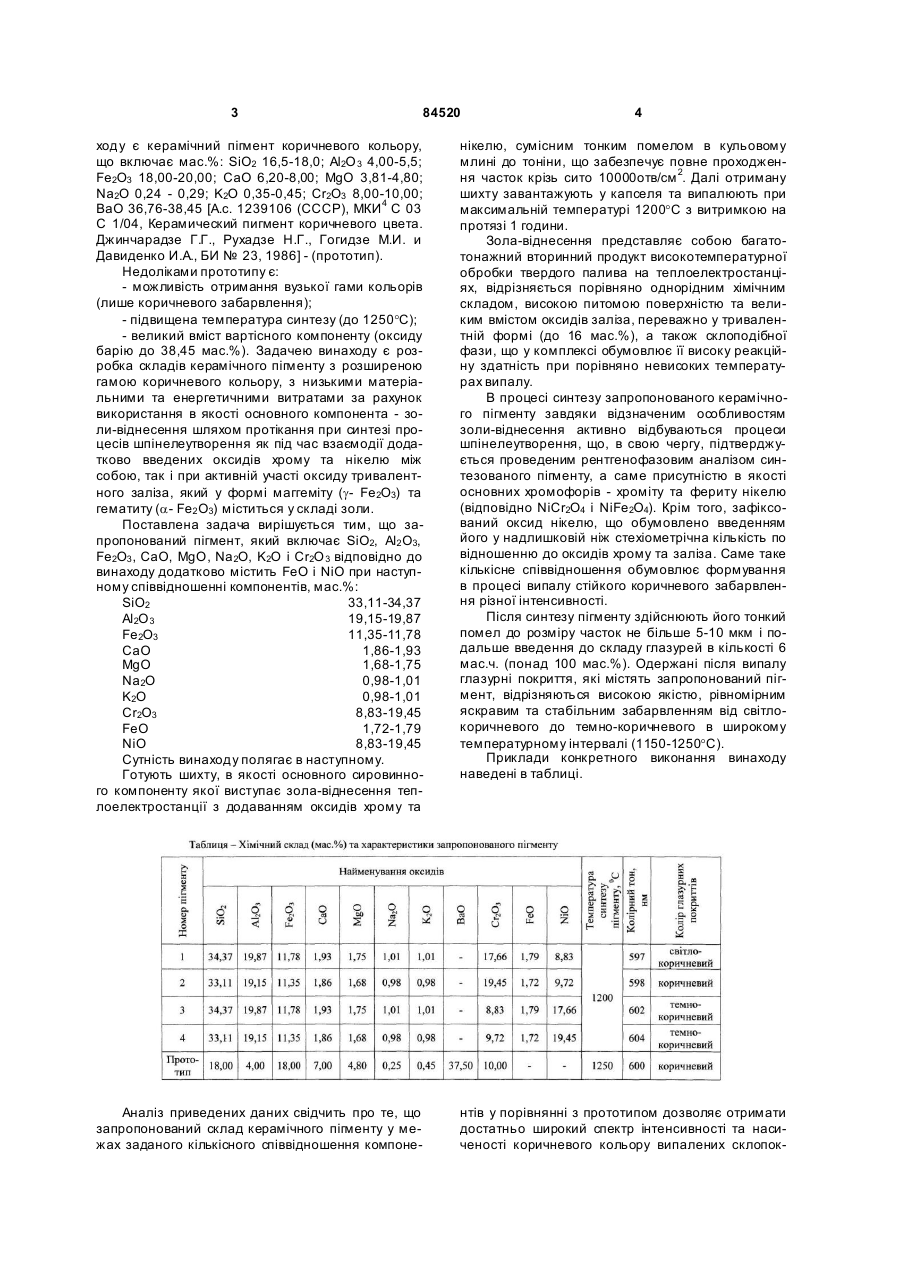

Керамічний пігмент коричневий, який містить SiO2, А12О 3, Fe2 O3, CaO, MgO, Na 2O, K2 O і Сr2О3, який відрізняється тим, що додатково містить FeO і NiO при наступному співвідношенні компонентів, мас. %: SiO2 33,11-34,37 Аl2О 3 19,15-19,87 Fe2O3 11,35-11,78 CaO 1,86-1,93 MgO 1,68-1,75 Na2O 0,98-1,01 К2О 0,98-1,01 Сr2О3 8,83-19,45 FeO 1,72-1,79 NiO 8,83-19,45. (19) (21) a200711915 (22) 29.10.2007 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ЗАЙЧУК ОЛЕКСАНДР ВІКТОРОВИЧ, U A, БІЛИЙ ЯКІВ ІВАНОВИЧ, U A (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ", UA (56) UA 66545 A, 17.05.2004 SU 1031927 A, 30.07.1983 SU 1144985 A, 15.03.1985 SU 1375586 A1, 23.02.1988 SU 1481246 A1, 23.05.1989 CN 1640834, 20.07.2005 3 84520 4 ходу є керамічний пігмент коричневого кольору, що включає мас.%: SiO2 16,5-18,0; Al2O 3 4,00-5,5; Fe2O3 18,00-20,00; CaO 6,20-8,00; MgO 3,81-4,80; Na2O 0,24 - 0,29; K2O 0,35-0,45; Cr2O3 8,00-10,00; BaO 36,76-38,45 [А.с. 1239106 (СССР), МКИ 4 С 03 C 1/04, Керамический пигмент коричневого цвета. Джинчарадзе Г.Г., Рухадзе Н.Г., Гогидзе М.И. и Давиденко И.А., БИ № 23, 1986] - (прототип). Недоліками прототипу є: - можливість отримання вузької гами кольорів (лише коричневого забарвлення); - підвищена температура синтезу (до 1250°C); - великий вміст вартісного компоненту (оксиду барію до 38,45 мас.%). Задачею винаходу є розробка складів керамічного пігменту з розширеною гамою коричневого кольору, з низькими матеріальними та енергетичними витратами за рахунок використання в якості основного компонента - золи-віднесення шляхом протікання при синтезі процесів шпінелеутворення як під час взаємодії додатково введених оксидів хрому та нікелю між собою, так і при активній участі оксиду тривалентного заліза, який у формі маггеміту (g- Fe2O3) та гематиту (a- Fe2 O3) міститься у складі золи. Поставлена задача вирішується тим, що запропонований пігмент, який включає SiO2, Al2 O3, Fe2O3 , CaO, MgO, Na 2O, K2O і Cr2O 3 відповідно до винаходу додатково містить FeO і NiO при наступному співвідношенні компонентів, мас.%: SiO2 33,11-34,37 Al2O 3 19,15-19,87 Fe2O3 11,35-11,78 CaO 1,86-1,93 MgO 1,68-1,75 Na2O 0,98-1,01 K2O 0,98-1,01 Cr2O3 8,83-19,45 FeO 1,72-1,79 NiO 8,83-19,45 Сутність винаходу полягає в наступному. Готують шихту, в якості основного сировинного компоненту якої виступає зола-віднесення теплоелектростанції з додаванням оксидів хрому та нікелю, сумісним тонким помелом в кульовому млині до тоніни, що забезпечує повне проходження часток крізь сито 10000отв/см 2. Далі отриману шихту завантажують у капселя та випалюють при максимальній температурі 1200°C з витримкою на протязі 1 години. Зола-віднесення представляє собою багатотонажний вторинний продукт високотемпературної обробки твердого палива на теплоелектростанціях, відрізняється порівняно однорідним хімічним складом, високою питомою поверхністю та великим вмістом оксидів заліза, переважно у тривалентній формі (до 16 мас.%), а також склоподібної фази, що у комплексі обумовлює її високу реакційну здатність при порівняно невисоких температурах випалу. В процесі синтезу запропонованого керамічного пігменту завдяки відзначеним особливостям золи-віднесення активно відбуваються процеси шпінелеутворення, що, в свою чергу, підтверджується проведеним рентгенофазовим аналізом синтезованого пігменту, а саме присутністю в якості основних хромофорів - хроміту та фериту нікелю (відповідно NiCr2O4 і NiFe2O4). Крім того, зафіксований оксид нікелю, що обумовлено введенням його у надлишковій ніж стехіометрічна кількість по відношенню до оксидів хрому та заліза. Саме таке кількісне співвідношення обумовлює формування в процесі випалу стійкого коричневого забарвлення різної інтенсивності. Після синтезу пігменту здійснюють його тонкий помел до розміру часток не більше 5-10 мкм і подальше введення до складу глазурей в кількості 6 мас.ч. (понад 100 мас.%). Одержані після випалу глазурні покриття, які містять запропонований пігмент, відрізняються високою якістю, рівномірним яскравим та стабільним забарвленням від світлокоричневого до темно-коричневого в широкому температурному інтервалі (1150-1250°C). Приклади конкретного виконання винаходу наведені в таблиці. Аналіз приведених даних свідчить про те, що запропонований склад керамічного пігменту у межах заданого кількісного співвідношення компоне нтів у порівнянні з прототипом дозволяє отримати достатньо широкий спектр інтенсивності та насиченості коричневого кольору випалених склопок 5 84520 риттів, не містить оксиду барію, а також сприяє зниженню температури синтезу (до 1200°C), що, в свою чергу, позначиться на зниженні його собівартості. Комп’ютерна в ерстка І.Скворцов а 6 Запропонований винахід може бути успішно використаний для отримання кольорових глазурованих виробів різного функціонального призначення. Підписне Тираж 28 прим. Міністерствоосв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
