Електрична машина змінного струму

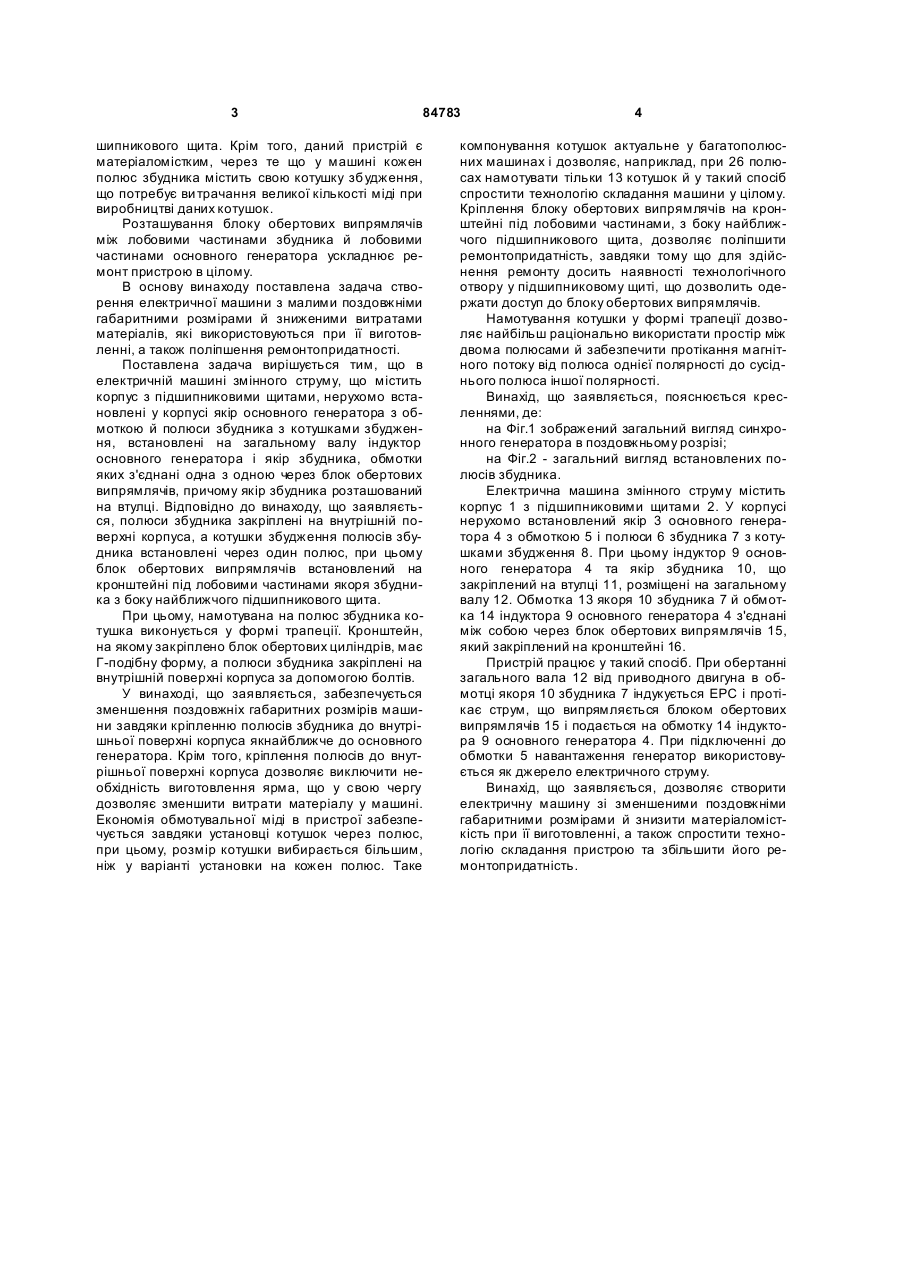

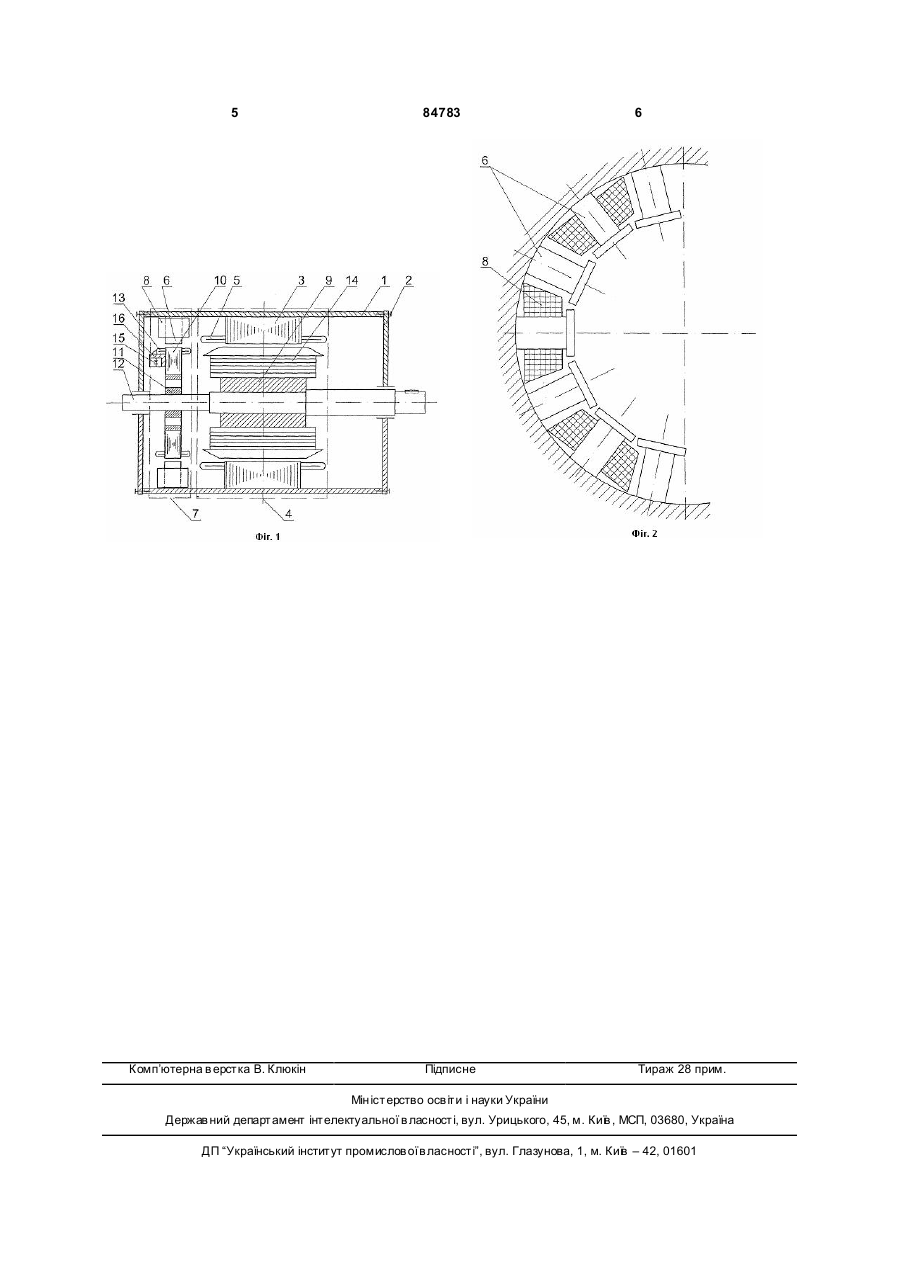

1. Електрична машина змінного струму, що містить корпус із підшипниковими щитами, нерухомо встановлені у корпусі якір основного генератора з обмоткою й полюси збудника з котушками збудження, встановлені на загальному валу індуктор основного генератора й якір збудника, обмотки 3 84783 шипникового щита. Крім того, даний пристрій є матеріаломістким, через те що у машині кожен полюс збудника містить свою котушку збудження, що потребує ви трачання великої кількості міді при виробництві даних котушок. Розташування блоку обертових випрямлячів між лобовими частинами збудника й лобовими частинами основного генератора ускладнює ремонт пристрою в цілому. В основу винаходу поставлена задача створення електричної машини з малими поздовжніми габаритними розмірами й зниженими витратами матеріалів, які використовуються при її виготовленні, а також поліпшення ремонтопридатності. Поставлена задача вирішується тим, що в електричній машині змінного струму, що містить корпус з підшипниковими щитами, нерухомо встановлені у корпусі якір основного генератора з обмоткою й полюси збудника з котушками збудження, встановлені на загальному валу індуктор основного генератора і якір збудника, обмотки яких з'єднані одна з одною через блок обертових випрямлячів, причому якір збудника розташований на втулці. Відповідно до винаходу, що заявляється, полюси збудника закріплені на внутрішній поверхні корпуса, а котушки збудження полюсів збудника встановлені через один полюс, при цьому блок обертових випрямлячів встановлений на кронштейні під лобовими частинами якоря збудника з боку найближчого підшипникового щита. При цьому, намотувана на полюс збудника котушка виконується у формі трапеції. Кронштейн, на якому закріплено блок обертових циліндрів, має Г-подібну форму, а полюси збудника закріплені на внутрішній поверхні корпуса за допомогою болтів. У винаході, що заявляється, забезпечується зменшення поздовжніх габаритних розмірів машини завдяки кріпленню полюсів збудника до внутрішньої поверхні корпуса якнайближче до основного генератора. Крім того, кріплення полюсів до внутрішньої поверхні корпуса дозволяє виключити необхідність виготовлення ярма, що у свою чергу дозволяє зменшити витрати матеріалу у машині. Економія обмотувальної міді в пристрої забезпечується завдяки установці котушок через полюс, при цьому, розмір котушки вибирається більшим, ніж у варіанті установки на кожен полюс. Таке 4 компонування котушок актуальне у багатополюсних машинах і дозволяє, наприклад, при 26 полюсах намотувати тільки 13 котушок й у такий спосіб спростити технологію складання машини у цілому. Кріплення блоку обертових випрямлячів на кронштейні під лобовими частинами, з боку найближчого підшипникового щита, дозволяє поліпшити ремонтопридатність, завдяки тому що для здійснення ремонту досить наявності технологічного отвору у підшипниковому щиті, що дозволить одержати доступ до блоку обертових випрямлячів. Намотування котушки у формі трапеції дозволяє найбільш раціонально використати простір між двома полюсами й забезпечити протікання магнітного потоку від полюса однієї полярності до сусіднього полюса іншої полярності. Винахід, що заявляється, пояснюється кресленнями, де: на Фіг.1 зображений загальний вигляд синхронного генератора в поздовжньому розрізі; на Фіг.2 - загальний вигляд встановлених полюсів збудника. Електрична машина змінного струму містить корпус 1 з підшипниковими щитами 2. У корпусі нерухомо встановлений якір 3 основного генератора 4 з обмоткою 5 і полюси 6 збудника 7 з котушками збудження 8. При цьому індуктор 9 основного генератора 4 та якір збудника 10, що закріплений на втулці 11, розміщені на загальному валу 12. Обмотка 13 якоря 10 збудника 7 й обмотка 14 індуктора 9 основного генератора 4 з'єднані між собою через блок обертових випрямлячів 15, який закріплений на кронштейні 16. Пристрій працює у такий спосіб. При обертанні загального вала 12 від приводного двигуна в обмотці якоря 10 збудника 7 індукується ЕРС і протікає струм, що випрямляється блоком обертових випрямлячів 15 і подається на обмотку 14 індуктора 9 основного генератора 4. При підключенні до обмотки 5 навантаження генератор використовується як джерело електричного струму. Винахід, що заявляється, дозволяє створити електричну машину зі зменшеними поздовжніми габаритними розмірами й знизити матеріаломісткість при її виготовленні, а також спростити технологію складання пристрою та збільшити його ремонтопридатність. 5 Комп’ютерна в ерстка В. Клюкін 84783 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
