Електрична машина постійного струму
Формула / Реферат

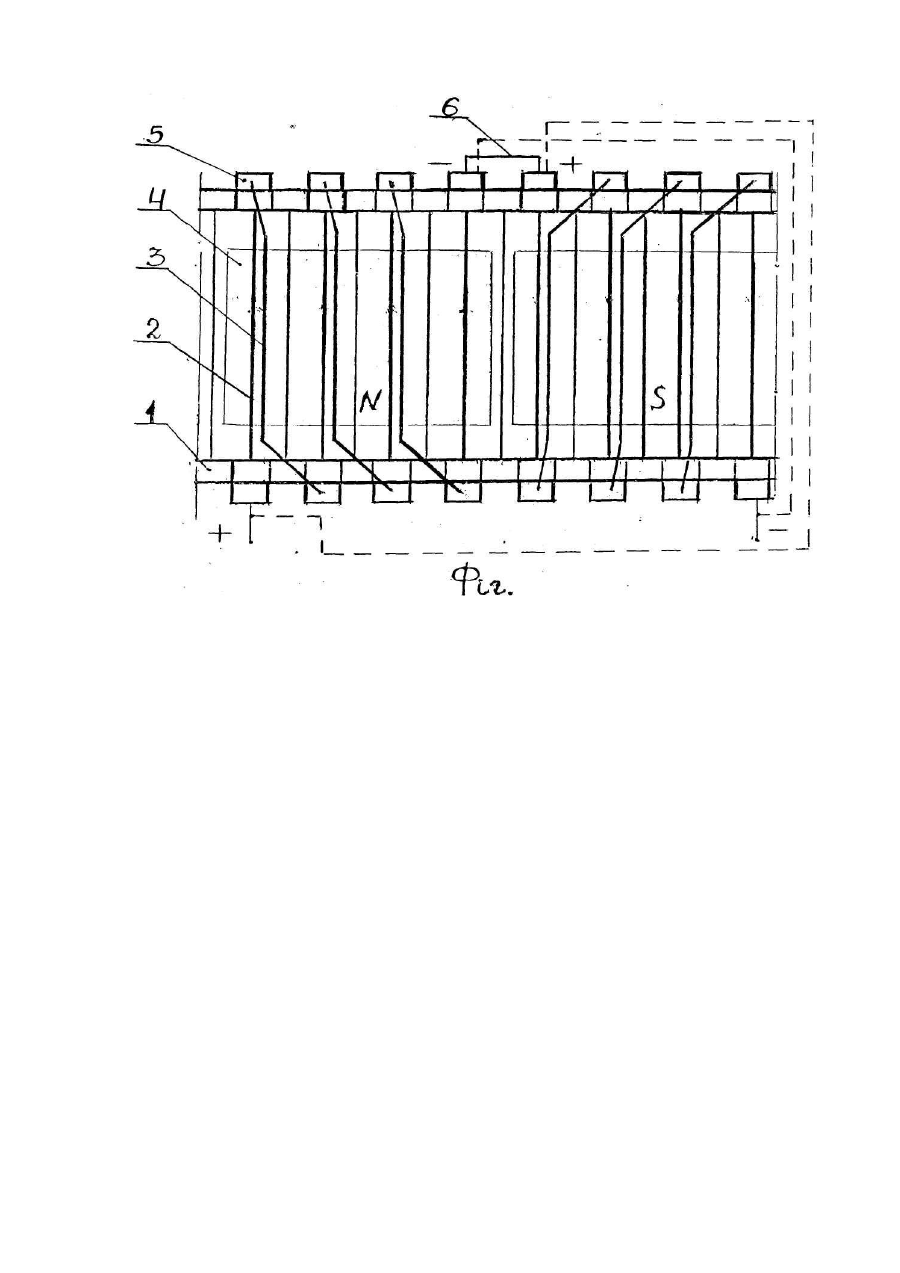

1. Електрична машина постійного струму, яка має поперемінні полюси N і S, в полюсних наконечниках яких розміщені стержні компенсаційної обмотки, та якір з обмоткою, приєднаною до колектора, яка відрізняється тим, що стержні обмотки якоря приєднані до двох колекторів, розташованих з протилежних кінців вала якоря, і на них установлені щітки, яких у два paза менше, ніж стержнів якоря, і за допомогою яких, а також перемичок з`єднані стержні якоря і компенсаційної обмотки.
2. Електрична машина за п. 1, яка відрізняється тим, що стержні якоря і компенсаційної обмотки з`єднані послідовно під суміжними парами полюсів р, де р - число пар полюсів.
3. Електрична машина за п. 2, яка відрізняється тим, що з`єднання стержнів якоря і компенсаційної обмотки з`єднані паралельно, при цьому 2а = р, де 2а - число паралельних гілок обмотки якоря.
4. Електрична машина за п. 2, яка відрізняється тим, що з`єднання стержнів якоря і компенсаційної обмотки з`єднані послідовно, при цьому 2а = 1.
5. Електрична машина за п.1, яка відрізняється тим, що стержні якоря і компенсаційної обмотки з`єднані послідовно під полюсами 2р, де 2р - число полюсів.
6. Електрична машина за п. 5, яка відрізняється тим, що з`єднання стержнів якоря і компенсаційної обмотки з`єднані паралельно, при цьому 2а = 2р.
Додаткова інформація
Назва патенту англійськоюDirect-current electric machine
Автори англійськоюIrkha Valentyn Hryhorovych
Назва патенту російськоюЭлектрическая машина постоянного тока
Автори російськоюИрха Валентин Григорьевич
МПК / Мітки
МПК: H02K 23/00
Мітки: машина, електрична, постійного, струму
