Пристрій для встановлення шарнірів

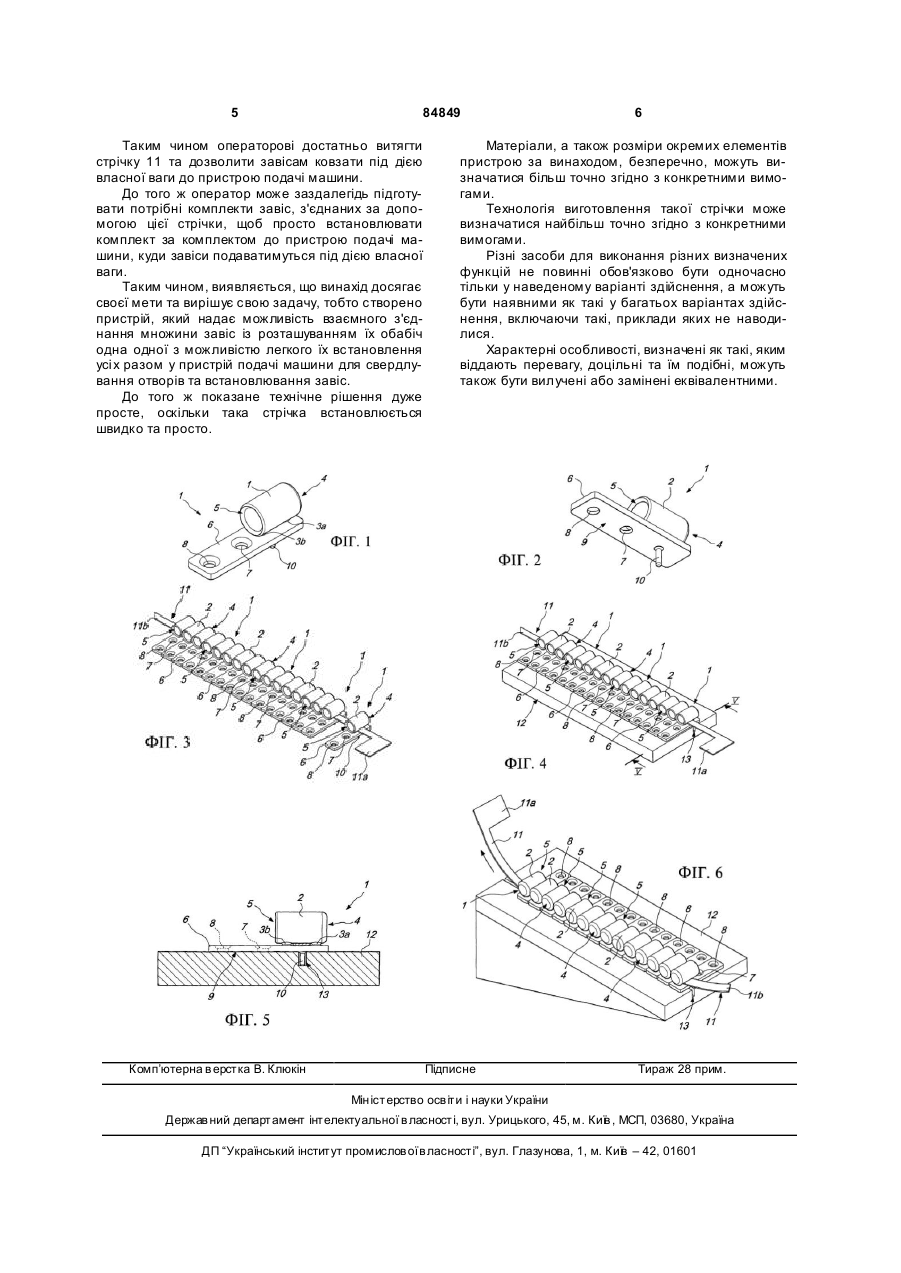

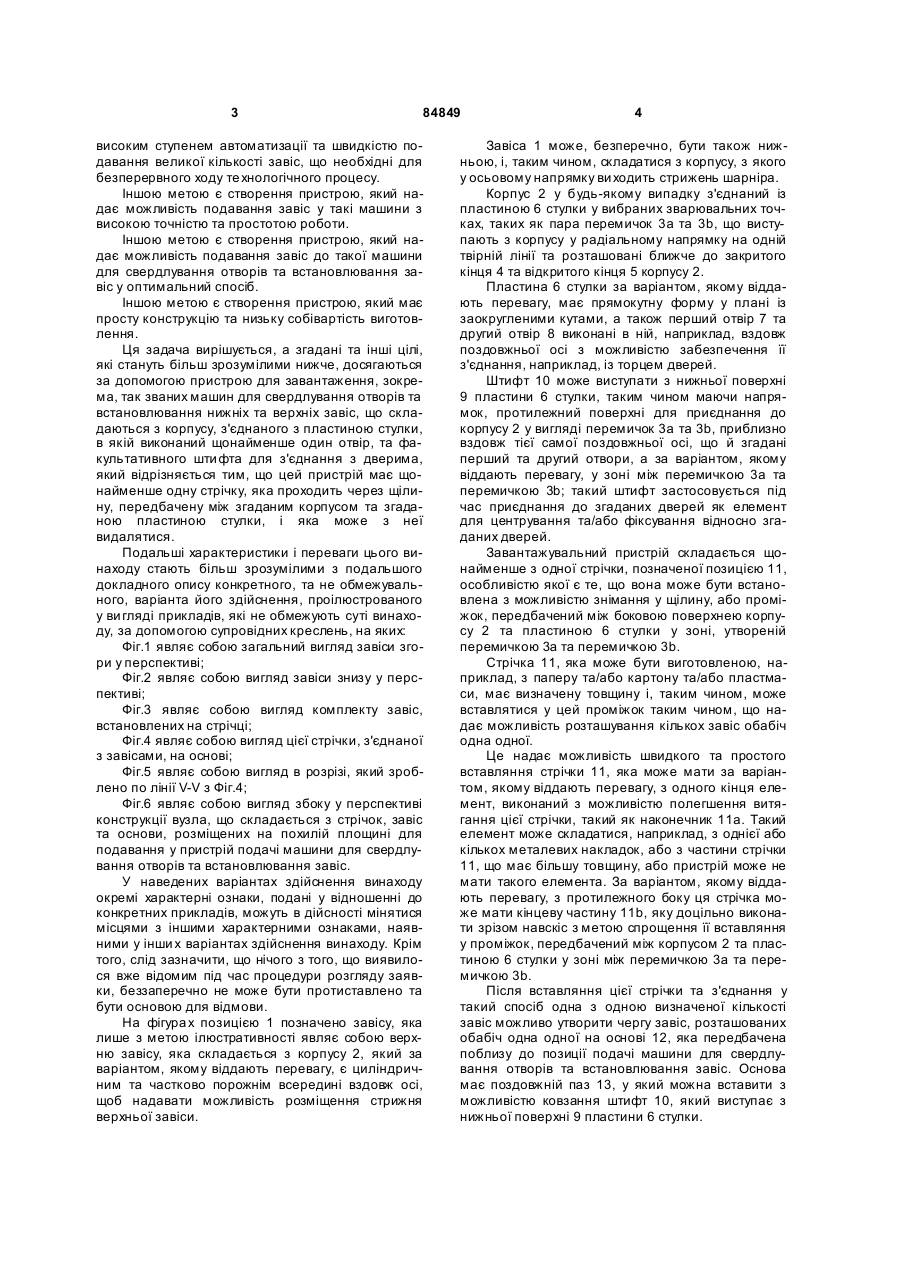

1. Пристрій для завантаження, особливо так званих машин для свердлування отворів та встановлювання нижніх та верхні х завіс (1), що складається з корпусу (2), з'єднаного з пластиною (6) стулки, в якій виконаний щонайменше один отвір (7, 8), та факультативного штифта (10) для з'єднання з дверима, який відрізняється тим, що цей пристрій має щонайменше одну стрічку (11), яка проходить через щілину, передбачену між згаданим корпусом (2) та згаданою пластиною (6) стулки, і яка може з неї видалятися. 2. Пристрій за п. 1, який відрізняється тим, що згадана щонайменше одна стрічка встановлена з можливістю знімання у проміжок, утворений між C2 2 84849 1 3 84849 високим ступенем автоматизації та швидкістю подавання великої кількості завіс, що необхідні для безперервного ходу те хнологічного процесу. Іншою метою є створення пристрою, який надає можливість подавання завіс у такі машини з високою точністю та простотою роботи. Іншою метою є створення пристрою, який надає можливість подавання завіс до такої машини для свердлування отворів та встановлювання завіс у оптимальний спосіб. Іншою метою є створення пристрою, який має просту конструкцію та низьку собівартість виготовлення. Ця задача вирішується, а згадані та інші цілі, які стануть більш зрозумілими нижче, досягаються за допомогою пристрою для завантаження, зокрема, так званих машин для свердлування отворів та встановлювання нижніх та верхніх завіс, що складаються з корпусу, з'єднаного з пластиною стулки, в якій виконаний щонайменше один отвір, та факультативного шти фта для з'єднання з дверима, який відрізняється тим, що цей пристрій має щонайменше одну стрічку, яка проходить через щілину, передбачену між згаданим корпусом та згаданою пластиною стулки, і яка може з неї видалятися. Подальші характеристики і переваги цього винаходу стають більш зрозумілими з подальшого докладного опису конкретного, та не обмежувального, варіанта його здійснення, проілюстрованого у ви гляді прикладів, які не обмежують суті винаходу, за допомогою супровідних креслень, на яких: Фіг.1 являє собою загальний вигляд завіси згори у перспективі; Фіг.2 являє собою вигляд завіси знизу у перспективі; Фіг.3 являє собою вигляд комплекту завіс, встановлених на стрічці; Фіг.4 являє собою вигляд цієї стрічки, з'єднаної з завісами, на основі; Фіг.5 являє собою вигляд в розрізі, який зроблено по лінії V-V з Фіг.4; Фіг.6 являє собою вигляд збоку у перспективі конструкції вузла, що складається з стрічок, завіс та основи, розміщених на похилій площині для подавання у пристрій подачі машини для свердлування отворів та встановлювання завіс. У наведених варіантах здійснення винаходу окремі характерні ознаки, подані у відношенні до конкретних прикладів, можуть в дійсності мінятися місцями з іншими характерними ознаками, наявними у інши х варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процедури розгляду заявки, беззаперечно не може бути протиставлено та бути основою для відмови. На фігура х позицією 1 позначено завісу, яка лише з метою ілюстративності являє собою верхню завісу, яка складається з корпусу 2, який за варіантом, якому віддають перевагу, є циліндричним та частково порожнім всередині вздовж осі, щоб надавати можливість розміщення стрижня верхньої завіси. 4 Завіса 1 може, безперечно, бути також нижньою, і, таким чином, складатися з корпусу, з якого у осьовому напрямку ви ходить стрижень шарніра. Корпус 2 у будь-якому випадку з'єднаний із пластиною 6 стулки у вибраних зварювальних точках, таких як пара перемичок 3а та 3b, що виступають з корпусу у радіальному напрямку на одній твірній лінії та розташовані ближче до закритого кінця 4 та відкритого кінця 5 корпусу 2. Пластина 6 стулки за варіантом, якому віддають перевагу, має прямокутну форму у плані із заокругленими кутами, а також перший отвір 7 та другий отвір 8 виконані в ній, наприклад, вздовж поздовжньої осі з можливістю забезпечення її з'єднання, наприклад, із торцем дверей. Штифт 10 може виступати з нижньої поверхні 9 пластини 6 стулки, таким чином маючи напрямок, протилежний поверхні для приєднання до корпусу 2 у вигляді перемичок 3а та 3b, приблизно вздовж тієї самої поздовжньої осі, що й згадані перший та другий отвори, а за варіантом, якому віддають перевагу, у зоні між перемичкою 3а та перемичкою 3b; такий штифт застосовується під час приєднання до згаданих дверей як елемент для центрування та/або фіксування відносно згаданих дверей. Завантажувальний пристрій складається щонайменше з одної стрічки, позначеної позицією 11, особливістю якої є те, що вона може бути встановлена з можливістю знімання у щілину, або проміжок, передбачений між боковою поверхнею корпусу 2 та пластиною 6 стулки у зоні, утвореній перемичкою 3а та перемичкою 3b. Стрічка 11, яка може бути виготовленою, наприклад, з паперу та/або картону та/або пластмаси, має визначену товщину і, таким чином, може вставлятися у цей проміжок таким чином, що надає можливість розташування кількох завіс обабіч одна одної. Це надає можливість швидкого та простого вставляння стрічки 11, яка може мати за варіантом, якому віддають перевагу, з одного кінця елемент, виконаний з можливістю полегшення витягання цієї стрічки, такий як наконечник 11a. Такий елемент може складатися, наприклад, з однієї або кількох металевих накладок, або з частини стрічки 11, що має більшу товщину, або пристрій може не мати такого елемента. За варіантом, якому віддають перевагу, з протилежного боку ця стрічка може мати кінцеву частину 11b, яку доцільно виконати зрізом навскіс з метою спрощення її вставляння у проміжок, передбачений між корпусом 2 та пластиною 6 стулки у зоні між перемичкою 3а та перемичкою 3b. Після вставляння цієї стрічки та з'єднання у такий спосіб одна з одною визначеної кількості завіс можливо утворити чергу завіс, розташованих обабіч одна одної на основі 12, яка передбачена поблизу до позиції подачі машини для свердлування отворів та встановлювання завіс. Основа має поздовжній паз 13, у який можна вставити з можливістю ковзання штифт 10, який виступає з нижньої поверхні 9 пластини 6 стулки. 5 84849 Таким чином операторові достатньо витягти стрічку 11 та дозволити завісам ковзати під дією власної ваги до пристрою подачі машини. До того ж оператор може заздалегідь підготувати потрібні комплекти завіс, з'єднаних за допомогою цієї стрічки, щоб просто встановлювати комплект за комплектом до пристрою подачі машини, куди завіси подаватимуться під дією власної ваги. Таким чином, виявляється, що винахід досягає своєї мети та вирішує свою задачу, тобто створено пристрій, який надає можливість взаємного з'єднання множини завіс із розташуванням їх обабіч одна одної з можливістю легкого їх встановлення усі х разом у пристрій подачі машини для свердлування отворів та встановлювання завіс. До того ж показане технічне рішення дуже просте, оскільки така стрічка встановлюється швидко та просто. Комп’ютерна в ерстка В. Клюкін 6 Матеріали, а також розміри окремих елементів пристрою за винаходом, безперечно, можуть визначатися більш точно згідно з конкретними вимогами. Технологія виготовлення такої стрічки може визначатися найбільш точно згідно з конкретними вимогами. Різні засоби для виконання різних визначених функцій не повинні обов'язково бути одночасно тільки у наведеному варіанті здійснення, а можуть бути наявними як такі у багатьох варіантах здійснення, включаючи такі, приклади яких не наводилися. Характерні особливості, визначені як такі, яким віддають перевагу, доцільні та їм подібні, можуть також бути вилучені або замінені еквівалентними. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
