Пристрій для змащування шарнірів каткового ланцюга крокового конвейєра

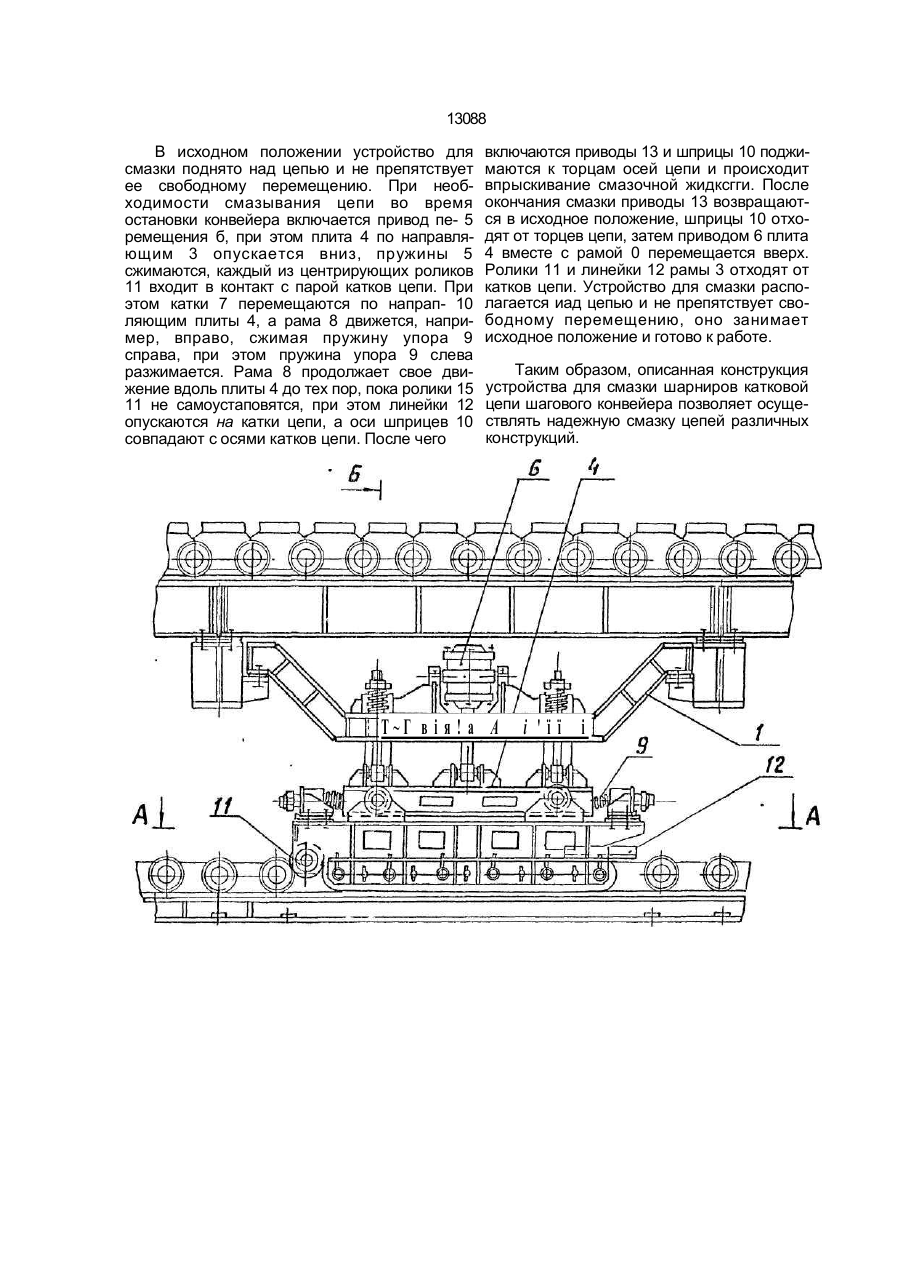

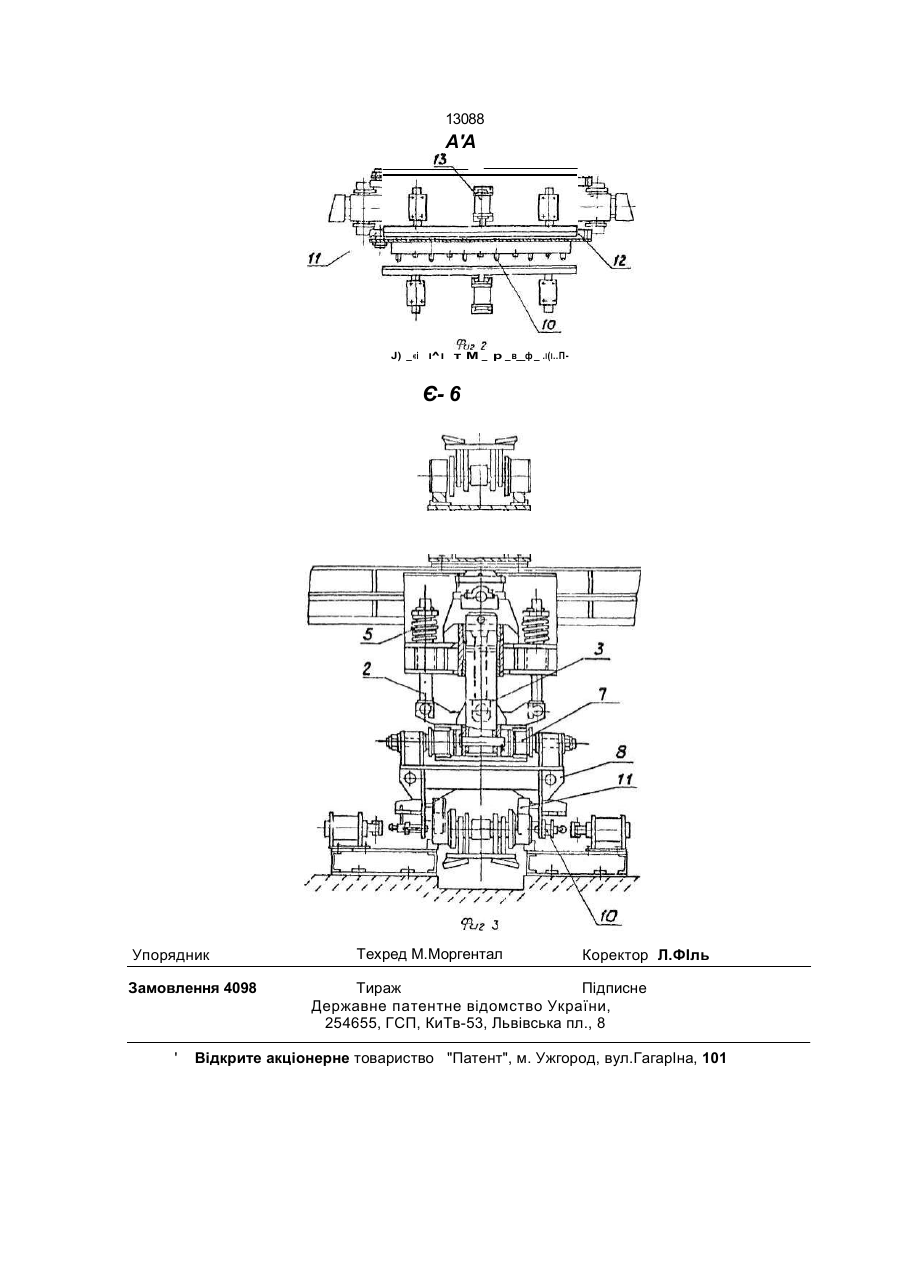

1. Устройство для смазкй шарниров катковой цепи шагового конвейєра, включаю щее основание, установленную с возможностью возвратно-поступательного перемещения в вертикальной плоскости и подпружиненную относительно основания плиту, установленную с возможностью пе ремещения относительно плиты П-образную раму с роликами на ее вертикальных частях и шприцем для смазки, расположенным с возможностью взаимодействия с шарнирами катковой цепи, о т л и ч а ю щ е е с я тем, что оно снабжено закрепленным на основании приводом перемещения плиты в вертикальной плоскости и расположенными на раме линейками, причем рама усановлена с возможностью перемещения вдоль плиты, при этом линейки размещены у одного торца рамы, а ролики-у другого торца рамы, причем ролики и линейки установлены в горизонтальной плоскости над цепью с возможностью взаимодействия с ее катками. 2. Устройство по п. 1,отличающееся тем, что рама установлена с возможностью перемещения по плите посредством катков и имеет горизонтально подпружиненные торцевые упоры. С > со О Изобретение относится к промышленному транспорту, в частности к конструкции устройств, предназначенных для смазки шарниров цепи шагового конвейера. В основу изобретения положена задача - создать устройство, обеспечивающее надежную смазку шарниров цепи независимо от износа цепи конвейера. Устройство для смазки шарниров катковой цепи шагового конвейера поясняется чертежами, где на фиг. 1 -общий вид устройства смазки; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг.1. Устройство для смазки шарниров цепи включает основание 1, соединенное тягами 2 и направляющими 3 с плитой 4. Плита 4 поджата к основанию 1 пружинами 5, установленными на тягах 2, и сочленена с приводом перемещения по вертикали 6, установленным на основании 1. В направляющих плиты 4 размещены катки 7, закрепленные на П-образной раме 8. Рама 8 снабжена торцевыми пружинными упорами 9 и шприцами для смазки 10, установленными на вертикальных ее частях, а также горизонтально установленными роликами 11, размещенными у одного торца и линейками 12, установленными у другого торца. На фундаменте с двух сторон рамы 8 установлены приводы 13. Устройство работает следующим образом. 00 00 О 13088 В исходном положении устройство для смазки поднято над цепью и не препятствует ее свободному перемещению. При необходимости смазывания цепи во время остановки конвейера включается привод пе- 5 ремещения б, при этом плита 4 по направляющим 3 опускается вниз, пружины 5 сжимаются, каждый из центрирующих роликов 11 входит в контакт с парой катков цепи. При этом катки 7 перемещаются по напрап- 10 ляющим плиты 4, а рама 8 движется, например, вправо, сжимая пружину упора 9 справа, при этом пружина упора 9 слева разжимается. Рама 8 продолжает свое движение вдоль плиты 4 до тех пор, пока ролики 15 11 не самоустаповятся, при этом линейки 12 опускаются на катки цепи, а оси шприцев 10 совпадают с осями катков цепи. После чего включаются приводы 13 и шприцы 10 поджимаются к торцам осей цепи и происходит впрыскивание смазочной жидксгги. После окончания смазки приводы 13 возвращаются в исходное положение, шприцы 10 отходят от торцев цепи, затем приводом 6 плита 4 вместе с рамой 0 перемещается вверх. Ролики 11 и линейки 12 рамы 3 отходят от катков цепи. Устройство для смазки располагается иад цепью и не препятствует свободному перемещению, оно занимает исходное положение и готово к работе. Таким образом, описанная конструкция устройства для смазки шарниров катковой цепи шагового конвейера позволяет осуществлять надежную смазку цепей различных конструкций. Т~Г в і я ! а А і 'її і 13088 А'А J) _«і І^І т М _ р _в__ф _ . І(І..П Є- 6 Упорядник Замовлення 4098 ' Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
