Лабіринтове ущільнення

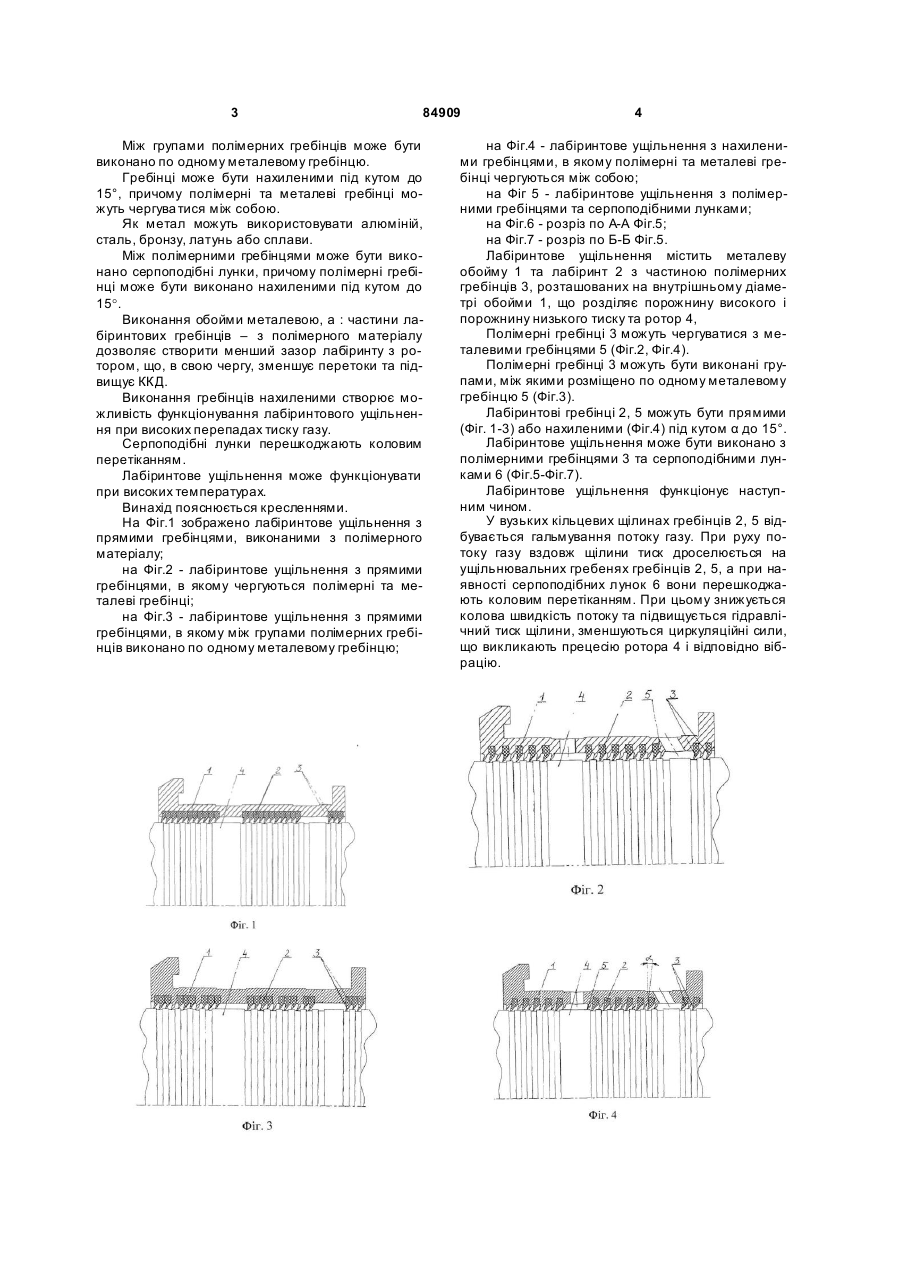

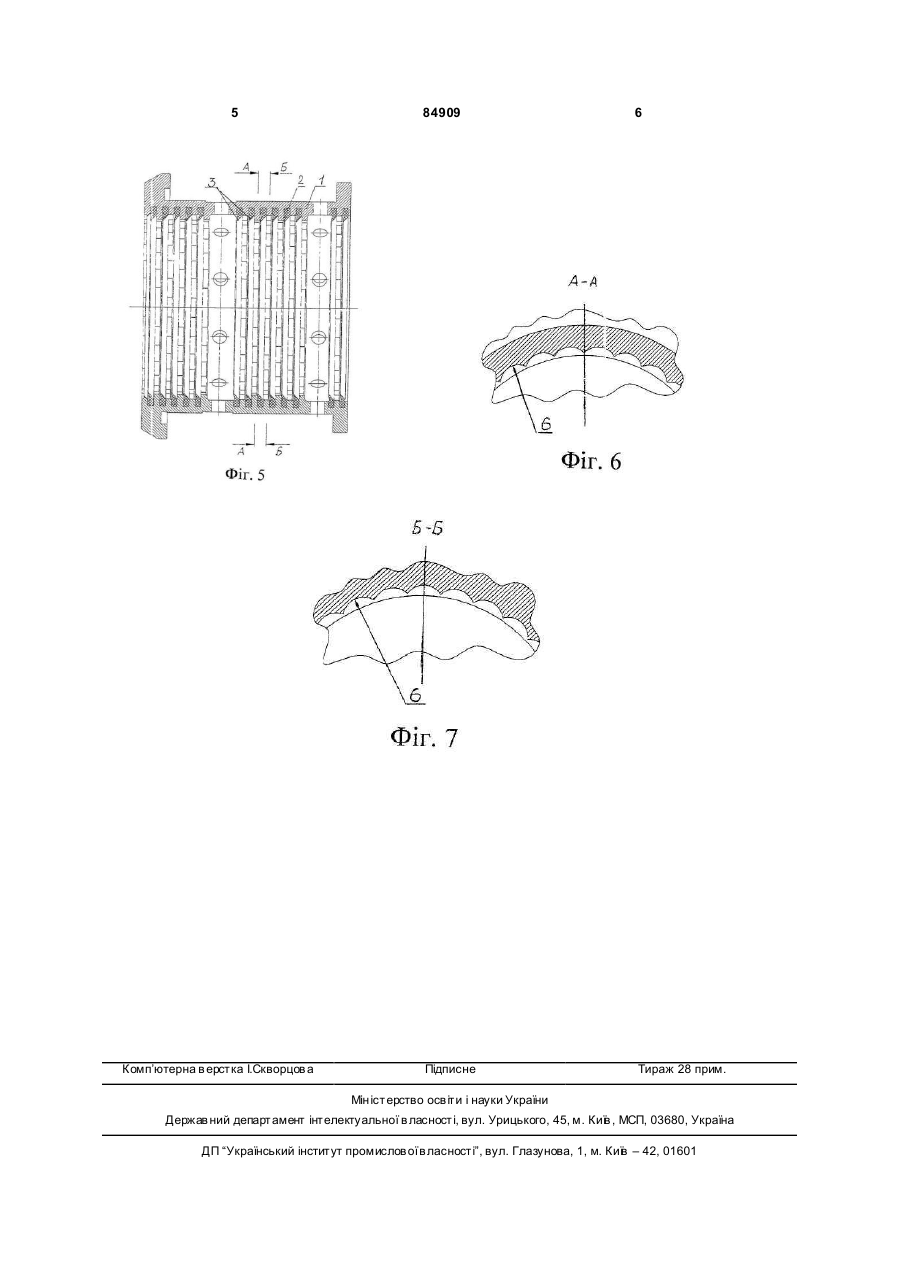

1. Лабіринтове ущільнення, яке містить обойму та лабіринт з гребінцями, розташованими на внутрішньому діаметрі обойми, що розділяє порожнину високого і порожнину низького тиску та ротор, яке відрізняється тим, що обойму виконано металевою, а частину гребінців - з полімерного матеріалу. C2 2 (19) 1 3 84909 Між групами полімерних гребінців може бути виконано по одному металевому гребінцю. Гребінці може бути нахиленими під кутом до 15°, причому полімерні та металеві гребінці можуть чергува тися між собою. Як метал можуть використовувати алюміній, сталь, бронзу, латунь або сплави. Між полімерними гребінцями може бути виконано серпоподібні лунки, причому полімерні гребінці може бути виконано нахиленими під кутом до 15°. Виконання обойми металевою, а : частини лабіринтових гребінців – з полімерного матеріалу дозволяє створити менший зазор лабіринту з ротором, що, в свою чергу, зменшує перетоки та підвищує ККД. Виконання гребінців нахиленими створює можливість функціонування лабіринтового ущільнення при високих перепадах тиску газу. Серпоподібні лунки перешкоджають коловим перетіканням. Лабіринтове ущільнення може функціонувати при високих температурах. Винахід пояснюється кресленнями. На Фіг.1 зображено лабіринтове ущільнення з прямими гребінцями, виконаними з полімерного матеріалу; на Фіг.2 - лабіринтове ущільнення з прямими гребінцями, в якому чергуються полімерні та металеві гребінці; на Фіг.3 - лабіринтове ущільнення з прямими гребінцями, в якому між групами полімерних гребінців виконано по одному металевому гребінцю; 4 на Фіг.4 - лабіринтове ущільнення з нахиленими гребінцями, в якому полімерні та металеві гребінці чергуються між собою; на Фіг 5 - лабіринтове ущільнення з полімерними гребінцями та серпоподібними лунками; на Фіг.6 - розріз по A-A Фіг.5; на Фіг.7 - розріз по Б-Б Фіг.5. Лабіринтове ущільнення містить металеву обойму 1 та лабіринт 2 з частиною полімерних гребінців 3, розташованих на внутрішньому діаметрі обойми 1, що розділяє порожнину високого і порожнину низького тиску та ротор 4, Полімерні гребінці 3 можуть чергуватися з металевими гребінцями 5 (Фіг.2, Фіг.4). Полімерні гребінці 3 можуть бути виконані групами, між якими розміщено по одному металевому гребінцю 5 (Фіг.3). Лабіринтові гребінці 2, 5 можуть бути прямими (Фіг. 1-3) або нахиленими (Фіг.4) під кутом α до 15°. Лабіринтове ущільнення може бути виконано з полімерними гребінцями 3 та серпоподібними лунками 6 (Фіг.5-Фіг.7). Лабіринтове ущільнення функціонує наступним чином. У вузьких кільцевих щілинах гребінців 2, 5 відбувається гальмування потоку газу. При руху потоку газу вздовж щілини тиск дроселюється на ущільнювальних гребенях гребінців 2, 5, а при наявності серпоподібних лунок 6 вони перешкоджають коловим перетіканням. При цьому знижується колова швидкість потоку та підвищується гідравлічний тиск щілини, зменшуються циркуляційні сили, що викликають прецесію ротора 4 і відповідно вібрацію. 5 Комп’ютерна в ерстка І.Скворцов а 84909 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
