Спосіб діагностики лічильників газу в експлуатації

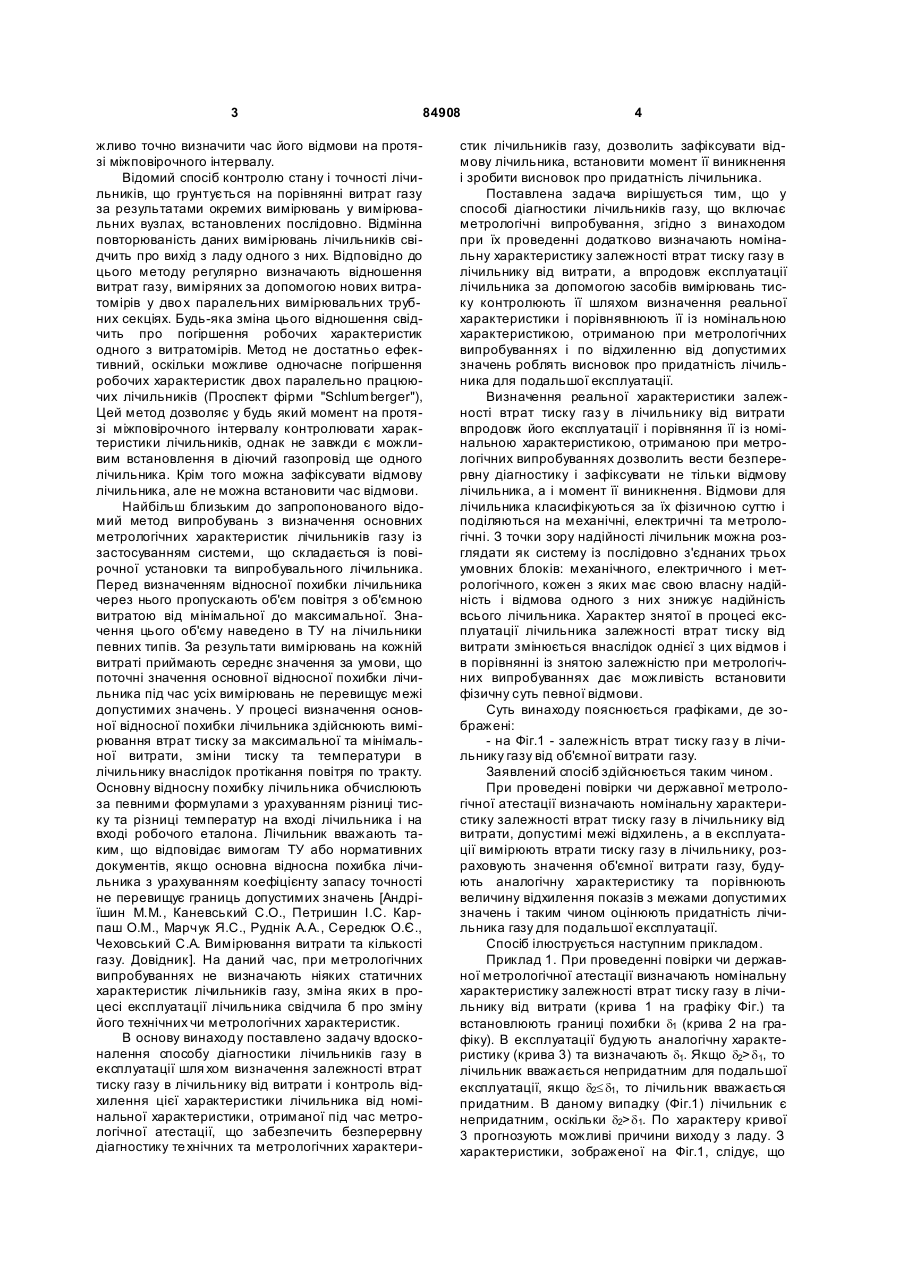

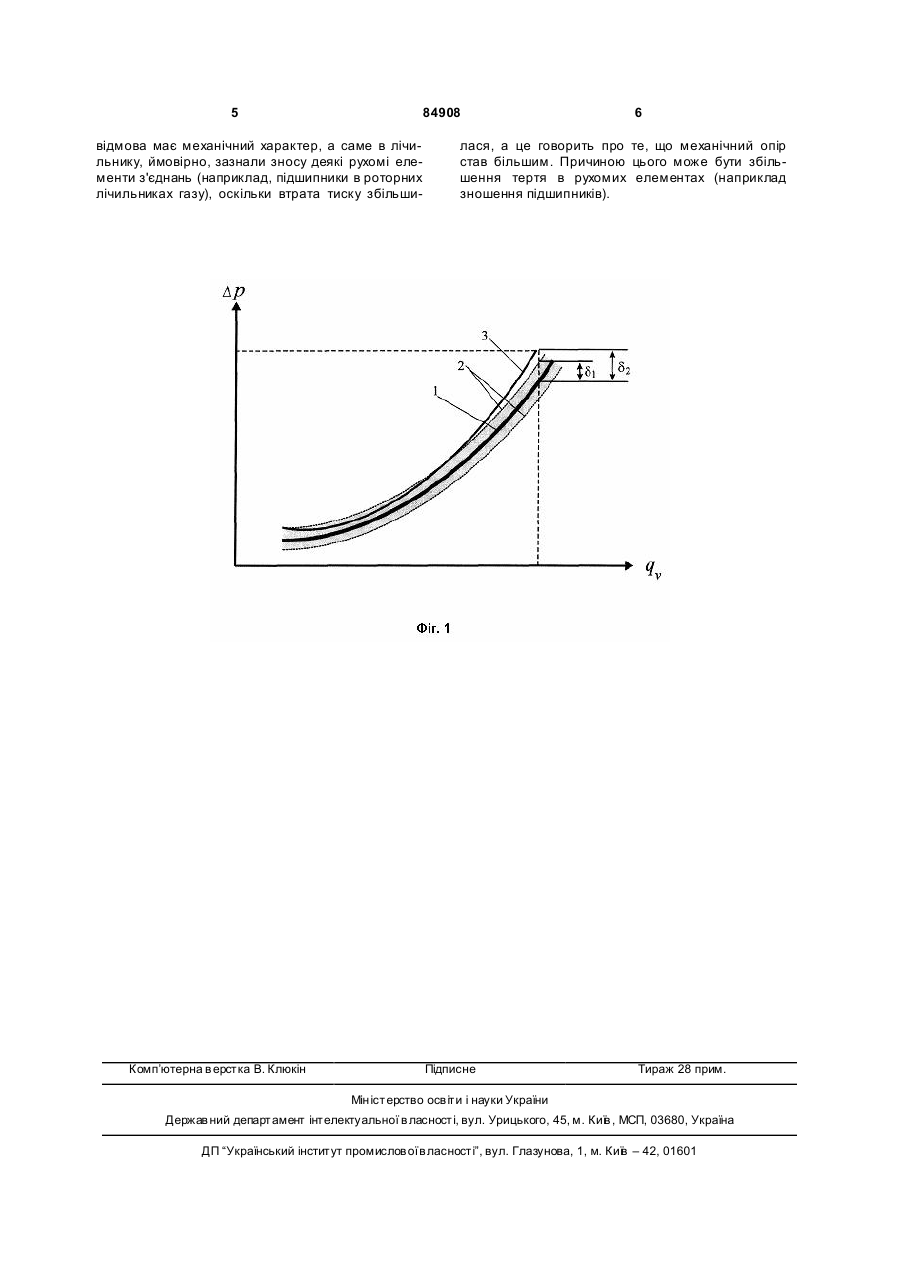

Спосіб діагностики лічильників газу в експлуатації, що включає метрологічні випробування, який відрізняє ться тим, що при їх проведенні визначають номінальну характеристику - залежність втрат тиску газу в лічильнику від витрати, а впродовж експлуатації лічильника визначають реальну характеристику і порівнюють її із номінальною характеристикою, отриманою під час метрологічних випробувань, і по відхиленню від допустимих значень оцінюють технічний і метрологічний стан лічильника. (19) (21) a200609753 (22) 11.09.2006 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ПЕТРИШИН ІГОР СТЕПАНОВИЧ, UA, КУЗЬ МИКОЛА ВАСИЛЬОВИЧ, UA, ПЕТРИШИН НАТАЛІЯ ІГОРІВНА, UA, БЕЗГАЧНЮК ЯРОСЛАВ ВОЛОДИМИРОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ІВАНОФРАНКІВСЬКИЙ РЕГІОНАЛЬНИЙ НАУКОВОВИРОБНИЧИЙ ЦЕНТР СТАНДАРТИЗАЦІЇ, МЕТРОЛОГІЇ ТА СЕРТИФІКАЦІЇ", U A (56) UA 62268 A, 15.12.2003 UA 54463 AC2, 17.03.2003 SU 368493, 26.01.1973 3 84908 жливо точно визначити час його відмови на протязі міжповірочного інтервалу. Відомий спосіб контролю стану і точності лічильників, що грунтується на порівнянні витрат газу за результатами окремих вимірювань у вимірювальних вузлах, встановлених послідовно. Відмінна повторюваність даних вимірювань лічильників свідчить про вихід з ладу одного з них. Відповідно до цього методу регулярно визначають відношення витрат газу, виміряних за допомогою нових витратомірів у дво х паралельних вимірювальних трубних секціях. Будь-яка зміна цього відношення свідчить про погіршення робочих характеристик одного з витратомірів. Метод не достатньо ефективний, оскільки можливе одночасне погіршення робочих характеристик двох паралельно працюючих лічильників (Проспект фірми "Schlumberger"), Цей метод дозволяє у будь який момент на протязі міжповірочного інтервалу контролювати характеристики лічильників, однак не завжди є можливим встановлення в діючий газопровід ще одного лічильника. Крім того можна зафіксувати відмову лічильника, але не можна встановити час відмови. Найбільш близьким до запропонованого відомий метод випробувань з визначення основних метрологічних характеристик лічильників газу із застосуванням системи, що складається із повірочної установки та випробувального лічильника. Перед визначенням відносної похибки лічильника через нього пропускають об'єм повітря з об'ємною витратою від мінімальної до максимальної. Значення цього об'єму наведено в ТУ на лічильники певних типів. За результати вимірювань на кожній витраті приймають середнє значення за умови, що поточні значення основної відносної похибки лічильника під час усіх вимірювань не перевищує межі допустимих значень. У процесі визначення основної відносної похибки лічильника здійснюють вимірювання втрат тиску за максимальної та мінімальної витрати, зміни тиску та температури в лічильнику внаслідок протікання повітря по тракту. Основну відносну похибку лічильника обчислюють за певними формулами з урахуванням різниці тиску та різниці температур на вході лічильника і на вході робочого еталона. Лічильник вважають таким, що відповідає вимогам ТУ або нормативних документів, якщо основна відносна похибка лічильника з урахуванням коефіцієнту запасу точності не перевищує границь допустимих значень [Андріїшин М.М., Каневський С.О., Петришин І.С. Карпаш О.М., Марчук Я.С., Руднік А.А., Середюк О.Є., Чеховський С.А. Вимірювання витрати та кількості газу. Довідник]. На даний час, при метрологічних випробуваннях не визначають ніяких статичних характеристик лічильників газу, зміна яких в процесі експлуатації лічильника свідчила б про зміну його технічних чи метрологічних характеристик. В основу винаходу поставлено задачу вдосконалення способу діагностики лічильників газу в експлуатації шля хом визначення залежності втрат тиску газу в лічильнику від витрати і контроль відхилення цієї характеристики лічильника від номінальної характеристики, отриманої під час метрологічної атестації, що забезпечить безперервну діагностику те хнічних та метрологічних характери 4 стик лічильників газу, дозволить зафіксувати відмову лічильника, встановити момент її виникнення і зробити висновок про придатність лічильника. Поставлена задача вирішується тим, що у способі діагностики лічильників газу, що включає метрологічні випробування, згідно з винаходом при їх проведенні додатково визначають номінальну характеристику залежності втрат тиску газу в лічильнику від витрати, а впродовж експлуатації лічильника за допомогою засобів вимірювань тиску контролюють її шляхом визначення реальної характеристики і порівнявнюють її із номінальною характеристикою, отриманою при метрологічних випробуваннях і по відхиленню від допустимих значень роблять висновок про придатність лічильника для подальшої експлуатації. Визначення реальної характеристики залежності втрат тиску газ у в лічильнику від витрати впродовж його експлуатації і порівняння її із номінальною характеристикою, отриманою при метрологічних випробуваннях дозволить вести безперервну діагностику і зафіксувати не тільки відмову лічильника, а і момент її виникнення. Відмови для лічильника класифікуються за їх фізичною суттю і поділяються на механічні, електричні та метрологічні. З точки зору надійності лічильник можна розглядати як систему із послідовно з'єднаних трьох умовних блоків: механічного, електричного і метрологічного, кожен з яких має свою власну надійність і відмова одного з них знижує надійність всього лічильника. Характер знятої в процесі експлуатації лічильника залежності втрат тиску від витрати змінюється внаслідок однієї з цих відмов і в порівнянні із знятою залежністю при метрологічних випробуваннях дає можливість встановити фізичну суть певної відмови. Суть винаходу пояснюється графіками, де зображені: - на Фіг.1 - залежність втрат тиску газ у в лічильнику газу від об'ємної витрати газу. Заявлений спосіб здійснюється таким чином. При проведені повірки чи державної метрологічної атестації визначають номінальну характеристику залежності втрат тиску газу в лічильнику від витрати, допустимі межі відхилень, а в експлуатації вимірюють втрати тиску газу в лічильнику, розраховують значення об'ємної витрати газу, будують аналогічну характеристику та порівнюють величину відхилення показів з межами допустимих значень і таким чином оцінюють придатність лічильника газу для подальшої експлуатації. Спосіб ілюструється наступним прикладом. Приклад 1. При проведенні повірки чи державної метрологічної атестації визначають номінальну характеристику залежності втрат тиску газу в лічильнику від витрати (крива 1 на графіку Фіг.) та встановлюють границі похибки d1 (крива 2 на графіку). В експлуатації будують аналогічну характеристику (крива 3) та визначають d1. Якщо d2>d1, то лічильник вважається непридатним для подальшої експлуатації, якщо d2£ d1, то лічильник вважається придатним. В даному випадку (Фіг.1) лічильник є непридатним, оскільки d2>d1. По характеру кривої 3 прогнозують можливі причини виходу з ладу. З характеристики, зображеної на Фіг.1, слідує, що 5 84908 відмова має механічний характер, а саме в лічильнику, ймовірно, зазнали зносу деякі рухомі елементи з'єднань (наприклад, підшипники в роторних лічильниках газу), оскільки втрата тиску збільши Комп’ютерна в ерстка В. Клюкін 6 лася, а це говорить про те, що механічний опір став більшим. Причиною цього може бути збільшення тертя в рухомих елементах (наприклад зношення підшипників). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
