Спосіб зведення підземної частини існуючого будинку при поглибленні його підземних приміщень

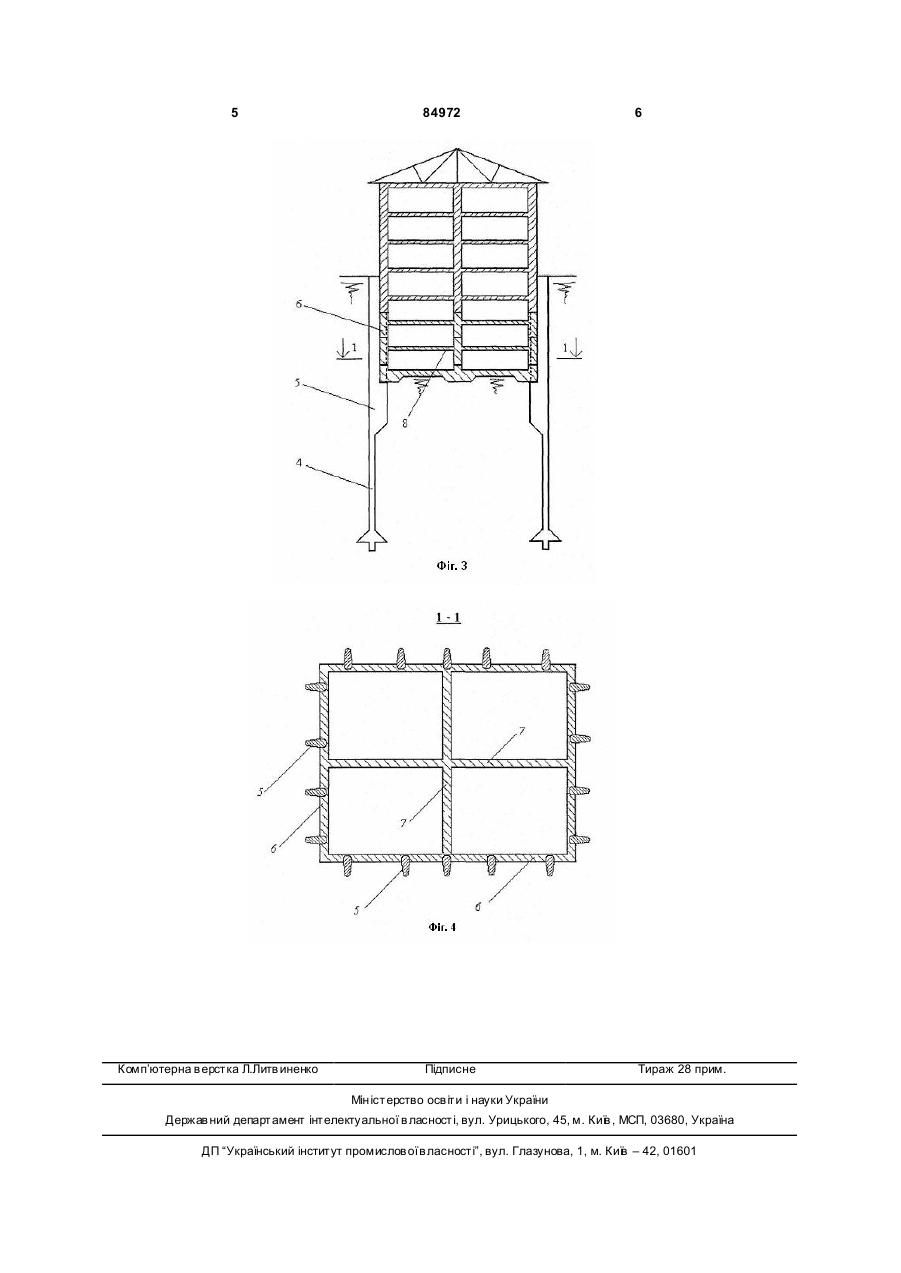

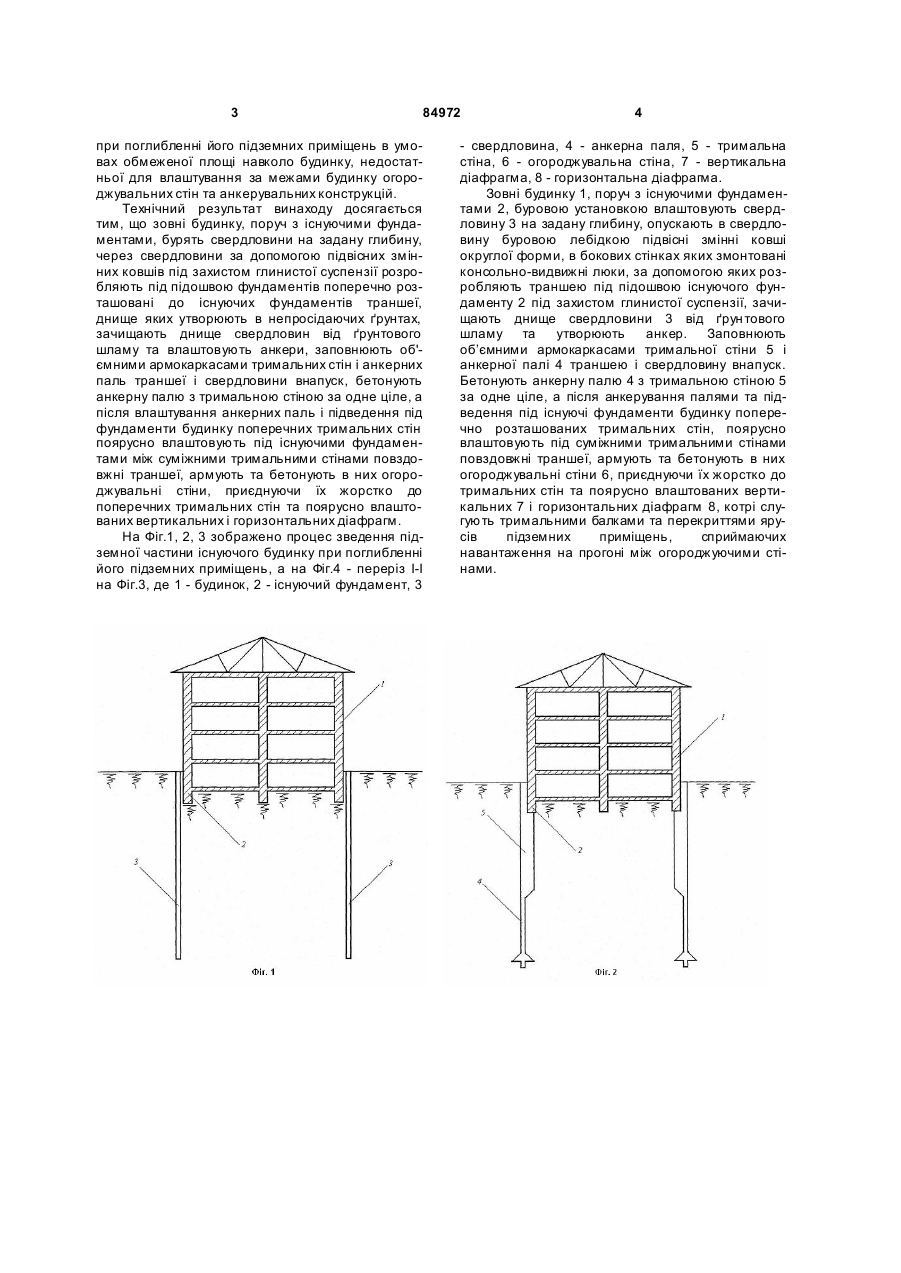

Спосіб зведення підземної частини існуючого будинку при поглибленні його підземних приміщень, який включає влаштування стін в ґрунті шляхом розробки траншей під захистом глинистої суспензії і монтажу в них об'ємних армокаркасів та заповнення бетоном з анкеруванням стін в ґрунті, підведення ростверків під фундаменти стін будинку, влаштування вертикальних і горизонтальних C2 1 3 84972 при поглибленні його підземних приміщень в умовах обмеженої площі навколо будинку, недостатньої для влаштування за межами будинку огороджувальних стін та анкерувальних конструкцій. Технічний результат винаходу досягається тим, що зовні будинку, поруч з існуючими фундаментами, бурять свердловини на задану глибину, через свердловини за допомогою підвісних змінних ковшів під захистом глинистої суспензії розробляють під підошвою фундаментів поперечно розташовані до існуючих фундаментів траншеї, днище яких утворюють в непросідаючих ґрунтах, зачищають днище свердловин від ґрунтового шламу та влаштовують анкери, заповнюють об'ємними армокаркасами тримальних стін і анкерних паль траншеї і свердловини внапуск, бетонують анкерну палю з тримальною стіною за одне ціле, а після влаштування анкерних паль і підведення під фундаменти будинку поперечних тримальних стін поярусно влаштовують під існуючими фундаментами між суміжними тримальними стінами повздовжні траншеї, армують та бетонують в них огороджувальні стіни, приєднуючи їх жорстко до поперечних тримальних стін та поярусно влаштованих вертикальних і горизонтальних діафрагм. На Фіг.1, 2, 3 зображено процес зведення підземної частини існуючого будинку при поглибленні його підземних приміщень, а на Фіг.4 - переріз І-I на Фіг.3, де 1 - будинок, 2 - існуючий фундамент, 3 4 - свердловина, 4 - анкерна паля, 5 - тримальна стіна, 6 - огороджувальна стіна, 7 - вертикальна діафрагма, 8 - горизонтальна діафрагма. Зовні будинку 1, поруч з існуючими фундаментами 2, буровою установкою влаштовують свердловину 3 на задану глибину, опускають в свердловину буровою лебідкою підвісні змінні ковші округлої форми, в бокових стінках яких змонтовані консольно-видвижні люки, за допомогою яких розробляють траншею під підошвою існуючого фундаменту 2 під захистом глинистої суспензії, зачищають днище свердловини 3 від ґрун тового шламу та утворюють анкер. Заповнюють об’ємними армокаркасами тримальної стіни 5 і анкерної палі 4 траншею і свердловину внапуск. Бетонують анкерну палю 4 з тримальною стіною 5 за одне ціле, а після анкерування палями та підведення під існуючі фундаменти будинку поперечно розташованих тримальних стін, поярусно влаштовують під суміжними тримальними стінами повздовжні траншеї, армують та бетонують в них огороджувальні стіни 6, приєднуючи їх жорстко до тримальних стін та поярусно влаштованих вертикальних 7 і горизонтальних діафрагм 8, котрі слугують тримальними балками та перекриттями ярусів підземних приміщень, сприймаючих навантаження на прогоні між огороджуючими стінами. 5 Комп’ютерна в ерстка Л.Литв иненко 84972 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
