Пристрій для транспортування та очистки коренебульбоплодів

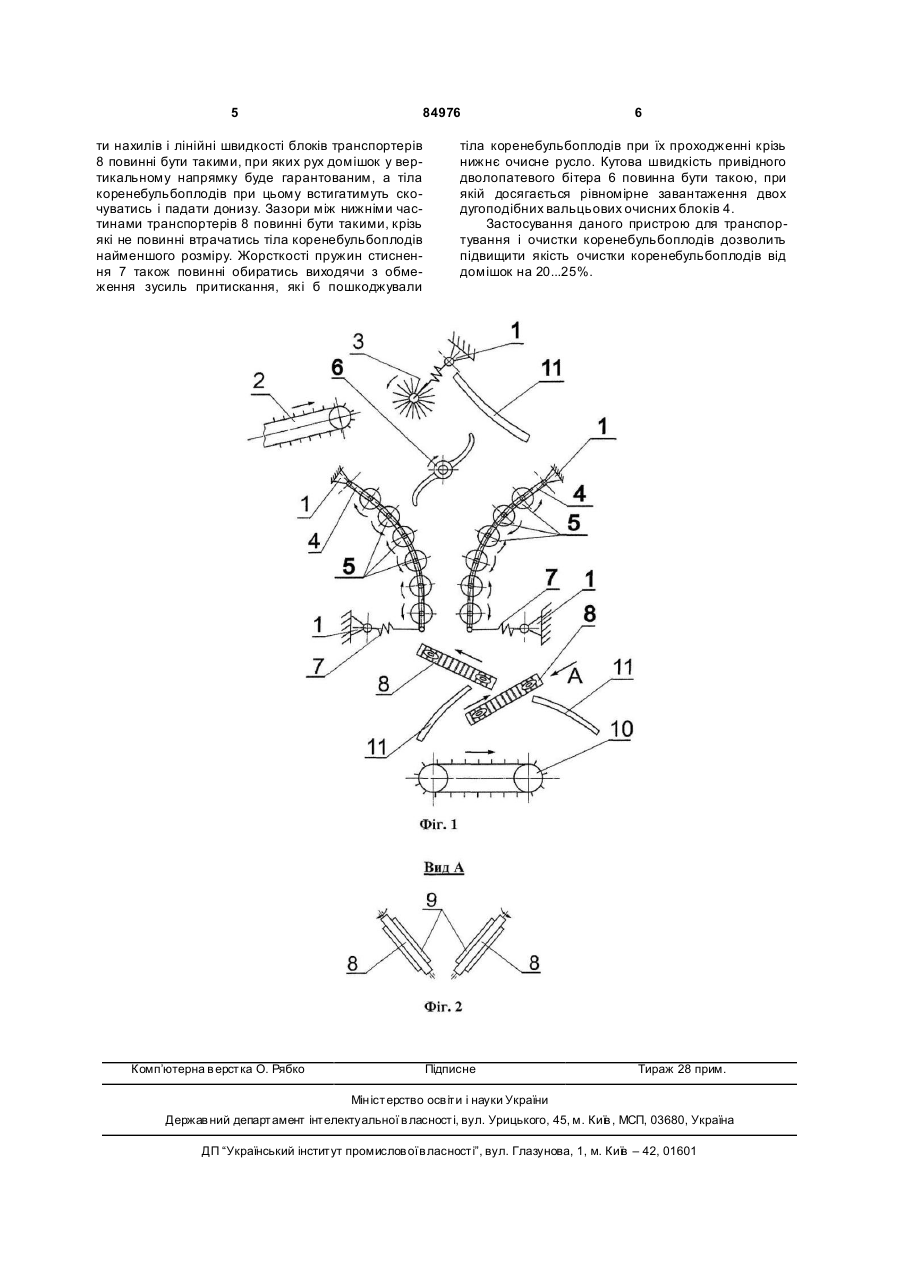

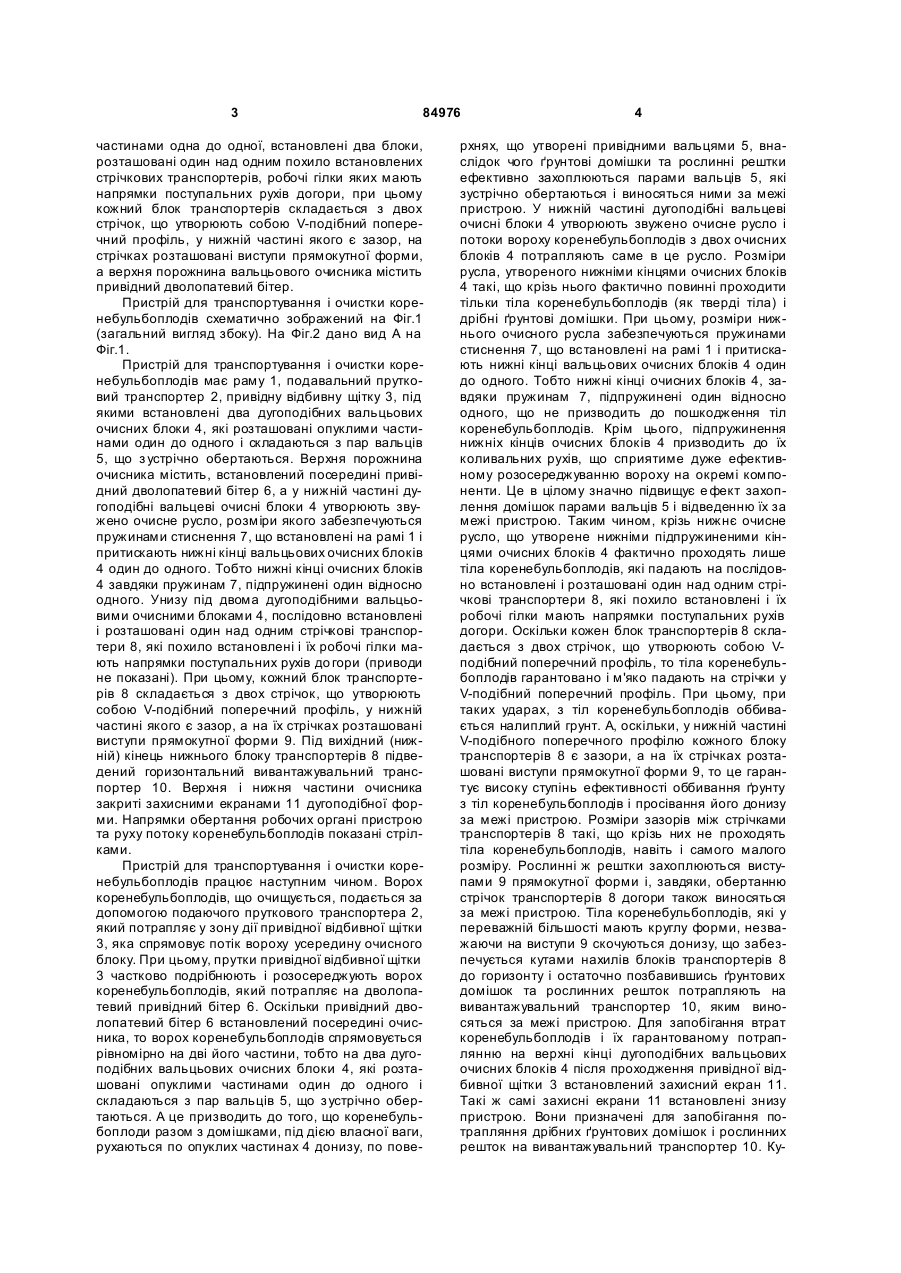

Пристрій для транспортування і очистки коренебульбоплодів, що містить встановлений на рамі подавальний прутковий транспортер, дугоподібний вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, привідну відбивну щітку і вивантажувальний транспортер, який відрізняється тим, що під двома дугоподібними вальцьовими очисниками, спрямованими опуклими частинами одна до одної, встановлені два блоки розташованих один над одним похило встановлених стрічкових транспортерів, робочі гілки яких мають напрямки поступальних рухів догори, при цьому кожен блок транспортерів складається з двох стрічок, що утворюють собою V-подібний поперечний профіль, у нижній частині якого є зазор, на стрічках розташовані виступи прямокутної форми, а верхня порожнина вальцьового очисника містить привідний дволопатевий бітер. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує бага то пристроїв для транспортування і очищення коренебульбоплодів від ґрунтови х та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - M.: Машиностроение, 1972. - 400с.]. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у пристрої [див. а.с. CPCP №1752240, А01D17/04, A01D27/04, опубл. 07.08.1992р., бюл. №29 - прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що містить встановлений на рамі подавальний прутковий транспортер, дугоподібний вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, привідну відбивну щітку і вивантажувальний транспортер, згідно винаходу, під двома дугоподібними вальцьовими очисниками, спрямованими опуклими (19) UA (11) 84976 (13) C2 (21) a200703857 (22) 06.04.2007 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) US 1683539, 15.10.1991 US 1692340, 23.11.1991 US 1630647, 28.02.1991 UA 77572, 15.12.2006 UA 78857, 24.04.2007 UA 78090, 15.02.2007 RU 2154931, 27.08.2000 US 5069292, 03.12.1991 DE 19833001, 27.01.2000 SU 1752240, 07.08.1992 3 84976 частинами одна до одної, встановлені два блоки, розташовані один над одним похило встановлених стрічкових транспортерів, робочі гілки яких мають напрямки поступальних рухів догори, при цьому кожний блок транспортерів складається з двох стрічок, що утворюють собою V-подібний поперечний профіль, у нижній частині якого є зазор, на стрічках розташовані виступи прямокутної форми, а верхня порожнина вальцьового очисника містить привідний дволопатевий бітер. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів має раму 1, подавальний прутковий транспортер 2, привідну відбивну щітку 3, під якими встановлені два дугоподібних вальцьових очисних блоки 4, які розташовані опуклими частинами один до одного і складаються з пар вальців 5, що з устрічно обертаються. Верхня порожнина очисника містить, встановлений посередині привідний дволопатевий бітер 6, а у нижній частині дугоподібні вальцеві очисні блоки 4 утворюють звужено очисне русло, розміри якого забезпечуються пружинами стиснення 7, що встановлені на рамі 1 і притискають нижні кінці вальцьових очисних блоків 4 один до одного. Тобто нижні кінці очисних блоків 4 завдяки пружинам 7, підпружинені один відносно одного. Унизу під двома дугоподібними вальцьовими очисними блоками 4, послідовно встановлені і розташовані один над одним стрічкові транспортери 8, які похило встановлені і їх робочі гілки мають напрямки поступальних рухів до гори (приводи не показані). При цьому, кожний блок транспортерів 8 складається з двох стрічок, що утворюють собою V-подібний поперечний профіль, у нижній частині якого є зазор, а на їх стрічках розташовані виступи прямокутної форми 9. Під вихідний (нижній) кінець нижнього блоку транспортерів 8 підведений горизонтальний вивантажувальний транспортер 10. Верхня і нижня частини очисника закриті захисними екранами 11 дугоподібної форми. Напрямки обертання робочих органі пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого пруткового транспортера 2, який потрапляє у зону дії привідної відбивної щітки 3, яка спрямовує потік вороху усередину очисного блоку. При цьому, прутки привідної відбивної щітки 3 частково подрібнюють і розосереджують ворох коренебульбоплодів, який потрапляє на дволопатевий привідний бітер 6. Оскільки привідний дволопатевий бітер 6 встановлений посередині очисника, то ворох коренебульбоплодів спрямовується рівномірно на дві його частини, тобто на два дугоподібних вальцьових очисних блоки 4, які розташовані опуклими частинами один до одного і складаються з пар вальців 5, що з устрічно обертаються. А це призводить до того, що коренебульбоплоди разом з домішками, під дією власної ваги, рухаються по опуклих частинах 4 донизу, по пове 4 рхнях, що утворені привідними вальцями 5, внаслідок чого ґрунтові домішки та рослинні рештки ефективно захоплюються парами вальців 5, які зустрічно обертаються і виносяться ними за межі пристрою. У нижній частині дугоподібні вальцеві очисні блоки 4 утворюють звужено очисне русло і потоки вороху коренебульбоплодів з двох очисних блоків 4 потрапляють саме в це русло. Розміри русла, утвореного нижніми кінцями очисних блоків 4 такі, що крізь нього фактично повинні проходити тільки тіла коренебульбоплодів (як тверді тіла) і дрібні ґрунтові домішки. При цьому, розміри нижнього очисного русла забезпечуються пружинами стиснення 7, що встановлені на рамі 1 і притискають нижні кінці вальцьових очисних блоків 4 один до одного. Тобто нижні кінці очисних блоків 4, завдяки пружинам 7, підпружинені один відносно одного, що не призводить до пошкодження тіл коренебульбоплодів. Крім цього, підпружинення нижніх кінців очисних блоків 4 призводить до їх коливальних рухів, що сприятиме дуже ефективному розосереджуванню вороху на окремі компоненти. Це в цілому значно підвищує е фект захоплення домішок парами вальців 5 і відведенню їх за межі пристрою. Таким чином, крізь нижнє очисне русло, що утворене нижніми підпружиненими кінцями очисних блоків 4 фактично проходять лише тіла коренебульбоплодів, які падають на послідовно встановлені і розташовані один над одним стрічкові транспортери 8, які похило встановлені і їх робочі гілки мають напрямки поступальних рухів догори. Оскільки кожен блок транспортерів 8 складається з двох стрічок, що утворюють собою Vподібний поперечний профіль, то тіла коренебульбоплодів гарантовано і м'яко падають на стрічки у V-подібний поперечний профіль. При цьому, при таких ударах, з тіл коренебульбоплодів оббивається налиплий грунт. А, оскільки, у нижній частині V-подібного поперечного профілю кожного блоку транспортерів 8 є зазори, а на їх стрічках розташовані виступи прямокутної форми 9, то це гарантує високу ступінь ефективності оббивання ґрунту з тіл коренебульбоплодів і просівання його донизу за межі пристрою. Розміри зазорів між стрічками транспортерів 8 такі, що крізь них не проходять тіла коренебульбоплодів, навіть і самого малого розміру. Рослинні ж рештки захоплюються виступами 9 прямокутної форми і, завдяки, обертанню стрічок транспортерів 8 догори також виносяться за межі пристрою. Тіла коренебульбоплодів, які у переважній більшості мають круглу форми, незважаючи на виступи 9 скочуються донизу, що забезпечується кутами нахилів блоків транспортерів 8 до горизонту і остаточно позбавившись ґрунтових домішок та рослинних решток потрапляють на вивантажувальний транспортер 10, яким виносяться за межі пристрою. Для запобігання втрат коренебульбоплодів і їх гарантованому потраплянню на верхні кінці дугоподібних вальцьових очисних блоків 4 після проходження привідної відбивної щітки 3 встановлений захисний екран 11. Такі ж самі захисні екрани 11 встановлені знизу пристрою. Вони призначені для запобігання потрапляння дрібних ґрунтових домішок і рослинних решток на вивантажувальний транспортер 10. Ку 5 84976 ти нахилів і лінійні швидкості блоків транспортерів 8 повинні бути такими, при яких рух домішок у вертикальному напрямку буде гарантованим, а тіла коренебульбоплодів при цьому встигатимуть скочуватись і падати донизу. Зазори між нижніми частинами транспортерів 8 повинні бути такими, крізь які не повинні втрачатись тіла коренебульбоплодів найменшого розміру. Жорсткості пружин стиснення 7 також повинні обиратись виходячи з обмеження зусиль притискання, які б пошкоджували Комп’ютерна в ерстка О. Рябко 6 тіла коренебульбоплодів при їх проходженні крізь нижнє очисне русло. Кутова швидкість привідного дволопатевого бітера 6 повинна бути такою, при якій досягається рівномірне завантаження двох дугоподібних вальцьових очисних блоків 4. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
