Вібраційний викопуючий робочий орган

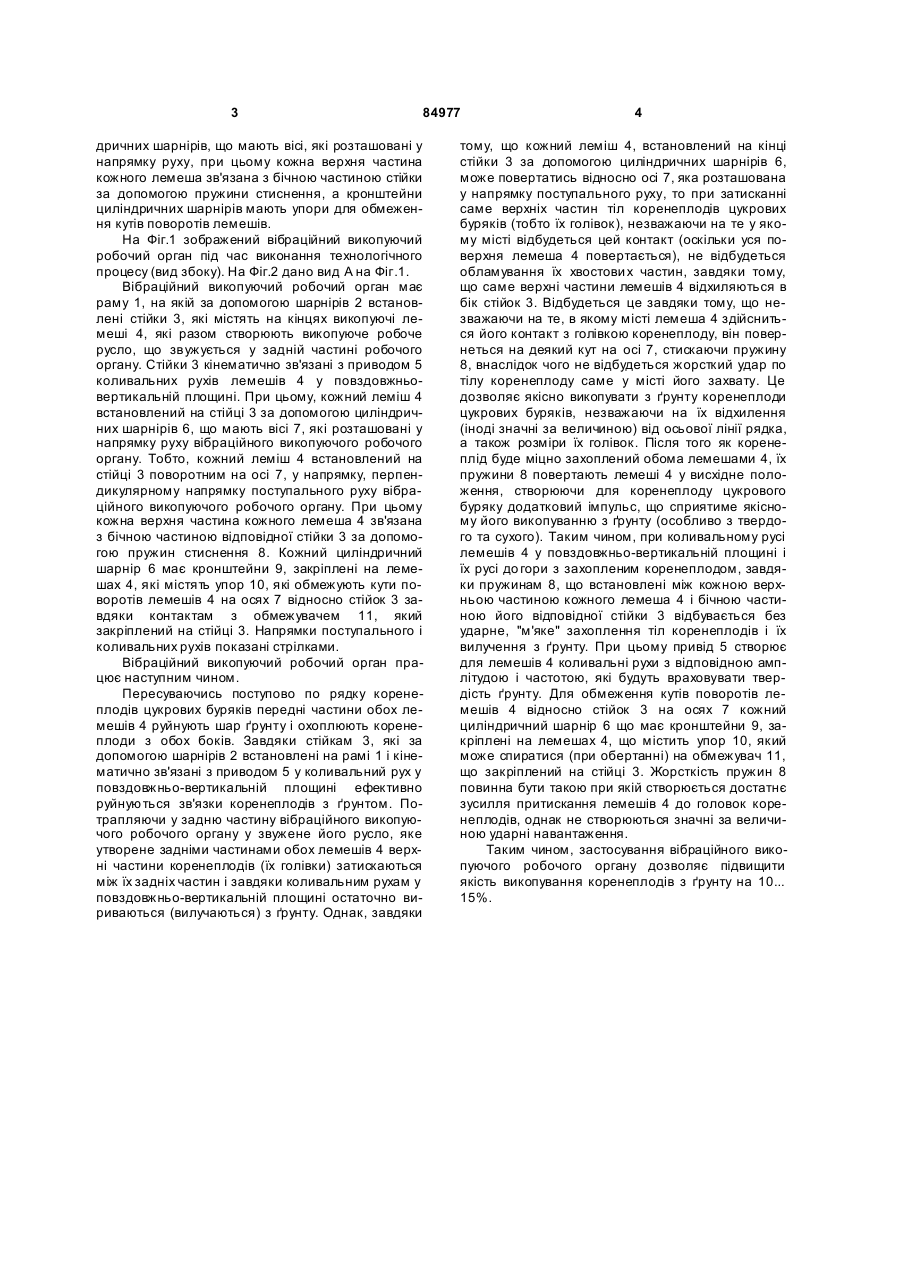

Вібраційний викопуючий робочий орган, який містить раму, на якій за допомогою шарнірів і стійок встановлені лемеші, кінематично зв'язані з приводом їх у коливальний рух у повздовжньовертикальній площині, який відрізняється тим, що кожний леміш встановлений на стійці за допомогою циліндричних шарнірів, що мають осі, які розташовані у напрямку руху, при цьому кожна верхня частина кожного лемеша зв'язана з бічною частиною стійки за допомогою пружини стиснення, а кронштейни циліндричних шарнірів мають упори для обмеження кутів поворотів лемешів. (19) (21) a200703858 (22) 06.04.2007 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, ГОЛОВАЧ ІВАН ВОЛОДИ МИРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 1287768 A1, 07.02.1987 UA 9709 A, 30.09.1996 UA 75231 C2, 15.03.2006 UA 74736 C2, 16.01.2006 RU 2090998 C1, 27.09.1997 SU 912077, 15.03.1982 SU 1061714 A, 23.12.1983 SU 1547749 A1, 07.03.1990 3 84977 дричних шарнірів, що мають вісі, які розташовані у напрямку руху, при цьому кожна верхня частина кожного лемеша зв'язана з бічною частиною стійки за допомогою пружини стиснення, а кронштейни циліндричних шарнірів мають упори для обмеження кутів поворотів лемешів. На Фіг.1 зображений вібраційний викопуючий робочий орган під час виконання технологічного процесу (вид збоку). На Фіг.2 дано вид А на Фіг.1. Вібраційний викопуючий робочий орган має раму 1, на якій за допомогою шарнірів 2 встановлені стійки 3, які містять на кінцях викопуючі лемеші 4, які разом створюють викопуюче робоче русло, що звужується у задній частині робочого органу. Стійки 3 кінематично зв'язані з приводом 5 коливальних рухів лемешів 4 у повздовжньовертикальній площині. При цьому, кожний леміш 4 встановлений на стійці 3 за допомогою циліндричних шарнірів 6, що мають вісі 7, які розташовані у напрямку руху вібраційного викопуючого робочого органу. Тобто, кожний леміш 4 встановлений на стійці 3 поворотним на осі 7, у напрямку, перпендикулярному напрямку поступального руху вібраційного викопуючого робочого органу. При цьому кожна верхня частина кожного лемеша 4 зв'язана з бічною частиною відповідної стійки 3 за допомогою пружин стиснення 8. Кожний циліндричний шарнір 6 має кронштейни 9, закріплені на лемешах 4, які містять упор 10, які обмежують кути поворотів лемешів 4 на осях 7 відносно стійок 3 завдяки контактам з обмежувачем 11, який закріплений на стійці 3. Напрямки поступального і коливальних рухів показані стрілками. Вібраційний викопуючий робочий орган працює наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків передні частини обох лемешів 4 руйнують шар ґрунту і охоплюють коренеплоди з обох боків. Завдяки стійкам 3, які за допомогою шарнірів 2 встановлені на рамі 1 і кінематично зв'язані з приводом 5 у коливальний рух у повздовжньо-вертикальній площині ефективно руйнуються зв'язки коренеплодів з ґрунтом. Потрапляючи у задню частину вібраційного викопуючого робочого органу у звужене його русло, яке утворене задніми частинами обох лемешів 4 верхні частини коренеплодів (їх голівки) затискаються між їх задніх частин і завдяки коливальним рухам у повздовжньо-вертикальній площині остаточно вириваються (вилучаються) з ґрунту. Однак, завдяки 4 тому, що кожний леміш 4, встановлений на кінці стійки 3 за допомогою циліндричних шарнірів 6, може повертатись відносно осі 7, яка розташована у напрямку поступального руху, то при затисканні саме верхніх частин тіл коренеплодів цукрових буряків (тобто їх голівок), незважаючи на те у якому місті відбудеться цей контакт (оскільки уся поверхня лемеша 4 повертається), не відбудеться обламування їх хвостови х частин, завдяки тому, що саме верхні частини лемешів 4 відхиляються в бік стійок 3. Відбудеться це завдяки тому, що незважаючи на те, в якому місті лемеша 4 здійсниться його контакт з голівкою коренеплоду, він повернеться на деякий кут на осі 7, стискаючи пружину 8, внаслідок чого не відбудеться жорсткий удар по тілу коренеплоду саме у місті його захвату. Це дозволяє якісно викопувати з ґрунту коренеплоди цукрових буряків, незважаючи на їх відхилення (іноді значні за величиною) від осьової лінії рядка, а також розміри їх голівок. Після того як коренеплід буде міцно захоплений обома лемешами 4, їх пружини 8 повертають лемеші 4 у висхідне положення, створюючи для коренеплоду цукрового буряку додатковий імпульс, що сприятиме якісному його викопуванню з ґрунту (особливо з твердого та сухого). Таким чином, при коливальному русі лемешів 4 у повздовжньо-вертикальній площині і їх русі до гори з захопленим коренеплодом, завдяки пружинам 8, що встановлені між кожноюверхньою частиною кожного лемеша 4 і бічною частиною його відповідної стійки 3 відбувається без ударне, "м'яке" захоплення тіл коренеплодів і їх вилучення з ґрунту. При цьому привід 5 створює для лемешів 4 коливальні рухи з відповідною амплітудою і частотою, які будуть враховувати твердість ґрунту. Для обмеження кутів поворотів лемешів 4 відносно стійок 3 на осях 7 кожний циліндричний шарнір 6 що має кронштейни 9, закріплені на лемешах 4, що містить упор 10, який може спиратися (при обертанні) на обмежувач 11, що закріплений на стійці 3. Жорсткість пружин 8 повинна бути такою при якій створюється достатнє зусилля притискання лемешів 4 до головок коренеплодів, однак не створюються значні за величиною ударні навантаження. Таким чином, застосування вібраційного викопуючого робочого органу дозволяє підвищити якість викопування коренеплодів з ґрунту на 10... 15%. 5 Комп’ютерна в ерстка В. Клюкін 84977 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
