Пристрій для транспортування і очистки коренебульбоплодів

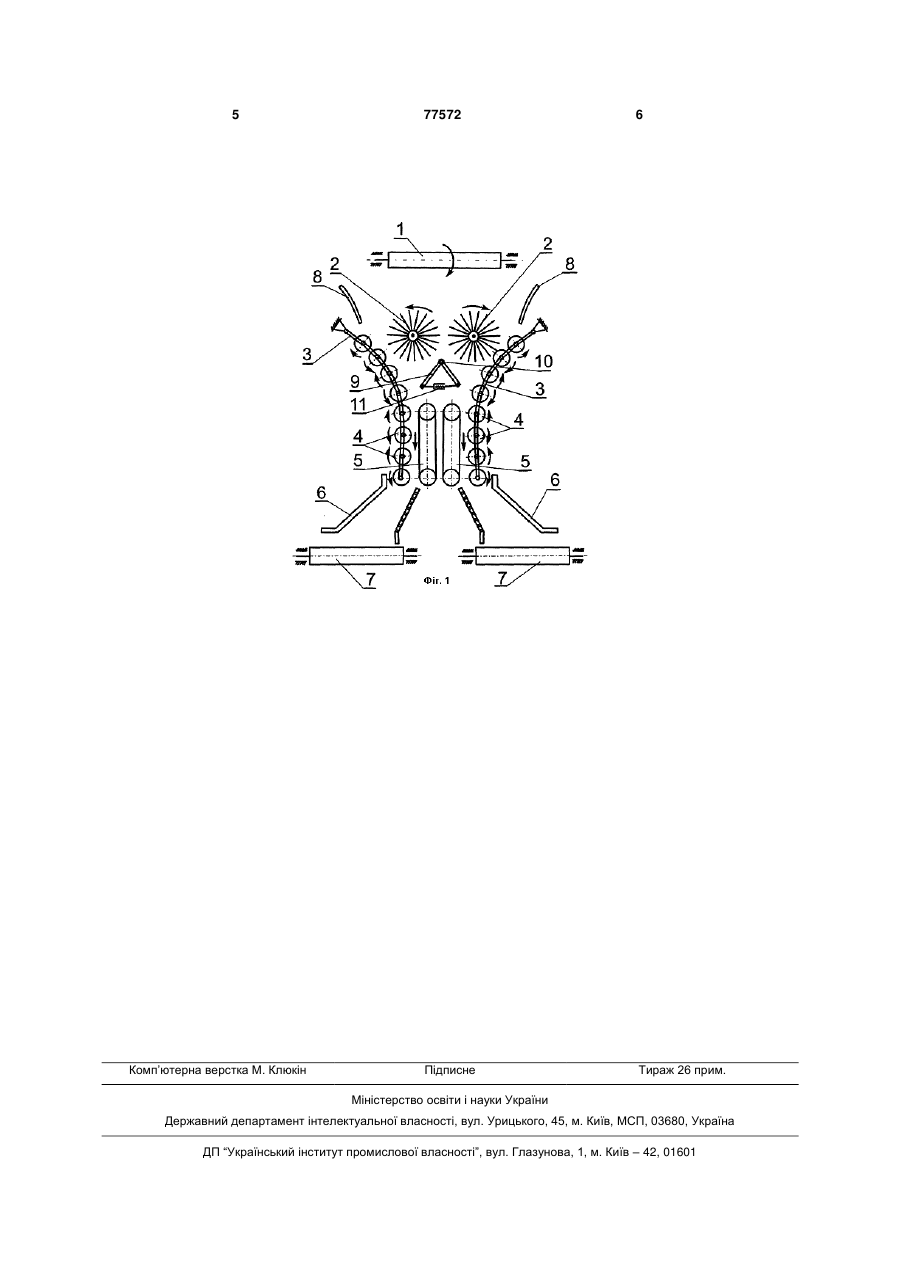

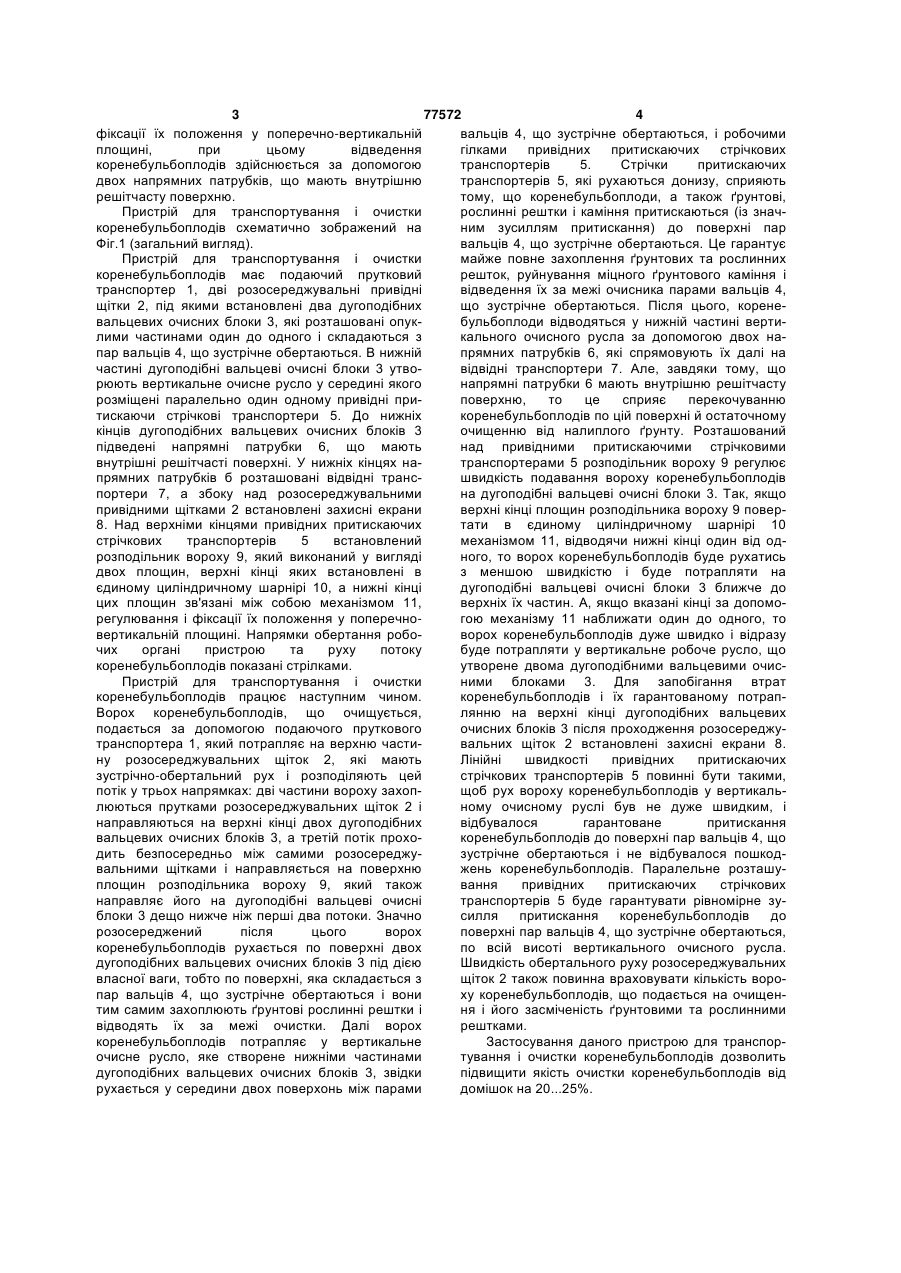

Пристрій для транспортування і очистки коренебульбоплодів, що має встановлений на основній рамі подавальний прутковий транспортер, дугоподібний вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, привідних розосереджувальних щіток, розподільника вороху і відвідного транспортера, який відрізняється тим, що два дугоподібні вальцьові очисні блоки мають опуклі одна до одної частини і утворюють унизу вертикальне очисне русло, усередині якого розміщені паралельно два привідних притискаючих стрічкових транспортери, над якими встановлений розподільник вороху, при цьому відведення коренебульбоплодів здійснене за допомогою двох напрямних патрубків, що мають внутрішню решітчасту поверхню. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від Ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с]. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у [а. с. СРСР №1752240, А01D17/04, А01D 27/04, опубл. 07.08.1992р., бюл. №29 –прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що два дугоподібних вальцевих очисних блоки, розташованих опуклими частинами один до одного, створюють унизу вертикальне очисне русло, усередині якого розміщені паралельно два привідних притискаючих стрічкових транспортери, над якими встановлений розподільник вороху, у вигляді двох площин, верхні кінці яких встановлені у єдиному циліндричному шарнірі, а нижні кінці зв'язані між собою механізмом регулювання і (19) UA (11) 77572 (13) C2 (21) a200502244 (22) 14.03.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Булгаков Володимир Михайлович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 1752240, 07.08.1992 SU 1764555, 30.09.1992 SU 1308240, 07.05.1987 DE 4344964, 10.08.1995 RU 2154931, 27.08.2000 SU 1692340, 23.11.1991 GB 2215972, 04.10.1989 EP 1133909, 19.09.2001 RU 2038734, 09.07.1995 3 77572 4 фіксації їх положення у поперечно-вертикальній вальців 4, що зустрічне обертаються, і робочими площині, при цьому відведення гілками привідних притискаючих стрічкових коренебульбоплодів здійснюється за допомогою транспортерів 5. Стрічки притискаючих двох напрямних патрубків, що мають внутрішню транспортерів 5, які рухаються донизу, сприяють решітчасту поверхню. тому, що коренебульбоплоди, а також ґрунтові, Пристрій для транспортування і очистки рослинні рештки і каміння притискаються (із значкоренебульбоплодів схематично зображений на ним зусиллям притискання) до поверхні пар Фіг.1 (загальний вигляд). вальців 4, що зустрічне обертаються. Це гарантує Пристрій для транспортування і очистки майже повне захоплення ґрунтових та рослинних коренебульбоплодів має подаючий прутковий решток, руйнування міцного ґрунтового каміння і транспортер 1, дві розосереджувальні привідні відведення їх за межі очисника парами вальців 4, щітки 2, під якими встановлені два дугоподібних що зустрічне обертаються. Після цього, кореневальцевих очисних блоки 3, які розташовані опукбульбоплоди відводяться у нижній частині вертилими частинами один до одного і складаються з кального очисного русла за допомогою двох напар вальців 4, що зустрічне обертаються. В нижній прямних патрубків 6, які спрямовують їх далі на частині дугоподібні вальцеві очисні блоки 3 утвовідвідні транспортери 7. Але, завдяки тому, що рюють вертикальне очисне русло у середині якого напрямні патрубки 6 мають внутрішню решітчасту розміщені паралельно один одному привідні приповерхню, то це сприяє перекочуванню тискаючи стрічкові транспортери 5. До нижніх коренебульбоплодів по цій поверхні й остаточному кінців дугоподібних вальцевих очисних блоків 3 очищенню від налиплого ґрунту. Розташований підведені напрямні патрубки 6, що мають над привідними притискаючими стрічковими внутрішні решітчасті поверхні. У нижніх кінцях натранспортерами 5 розподільник вороху 9 регулює прямних патрубків б розташовані відвідні трансшвидкість подавання вороху коренебульбоплодів портери 7, а збоку над розосереджувальними на дугоподібні вальцеві очисні блоки 3. Так, якщо привідними щітками 2 встановлені захисні екрани верхні кінці площин розподільника вороху 9 повер8. Над верхніми кінцями привідних притискаючих тати в єдиному циліндричному шарнірі 10 стрічкових транспортерів 5 встановлений механізмом 11, відводячи нижні кінці один від одрозподільник вороху 9, який виконаний у вигляді ного, то ворох коренебульбоплодів буде рухатись двох площин, верхні кінці яких встановлені в з меншою швидкістю і буде потрапляти на єдиному циліндричному шарнірі 10, а нижні кінці дугоподібні вальцеві очисні блоки 3 ближче до цих площин зв'язані між собою механізмом 11, верхніх їх частин. А, якщо вказані кінці за допоморегулювання і фіксації їх положення у поперечногою механізму 11 наближати один до одного, то вертикальній площині. Напрямки обертання робоворох коренебульбоплодів дуже швидко і відразу чих органі пристрою та руху потоку буде потрапляти у вертикальне робоче русло, що коренебульбоплодів показані стрілками. утворене двома дугоподібними вальцевими очисПристрій для транспортування і очистки ними блоками 3. Для запобігання втрат коренебульбоплодів працює наступним чином. коренебульбоплодів і їх гарантованому потрапВорох коренебульбоплодів, що очищується, лянню на верхні кінці дугоподібних вальцевих подається за допомогою подаючого пруткового очисних блоків 3 після проходження розосереджутранспортера 1, який потрапляє на верхню частивальних щіток 2 встановлені захисні екрани 8. ну розосереджувальних щіток 2, які мають Лінійні швидкості привідних притискаючих зустрічно-обертальний рух і розподіляють цей стрічкових транспортерів 5 повинні бути такими, потік у трьох напрямках: дві частини вороху захопщоб рух вороху коренебульбоплодів у вертикальлюються прутками розосереджувальних щіток 2 і ному очисному руслі був не дуже швидким, і направляються на верхні кінці двох дугоподібних відбувалося гарантоване притискання вальцевих очисних блоків 3, а третій потік прохокоренебульбоплодів до поверхні пар вальців 4, що дить безпосередньо між самими розосереджузустрічне обертаються і не відбувалося пошкодвальними щітками і направляється на поверхню жень коренебульбоплодів. Паралельне розташуплощин розподільника вороху 9, який також вання привідних притискаючих стрічкових направляє його на дугоподібні вальцеві очисні транспортерів 5 буде гарантувати рівномірне зублоки 3 дещо нижче ніж перші два потоки. Значно силля притискання коренебульбоплодів до розосереджений після цього ворох поверхні пар вальців 4, що зустрічне обертаються, коренебульбоплодів рухається по поверхні двох по всій висоті вертикального очисного русла. дугоподібних вальцевих очисних блоків 3 під дією Швидкість обертального руху розосереджувальних власної ваги, тобто по поверхні, яка складається з щіток 2 також повинна враховувати кількість воропар вальців 4, що зустрічне обертаються і вони ху коренебульбоплодів, що подається на очищентим самим захоплюють ґрунтові рослинні рештки і ня і його засміченість ґрунтовими та рослинними відводять їх за межі очистки. Далі ворох рештками. коренебульбоплодів потрапляє у вертикальне Застосування даного пристрою для транспорочисне русло, яке створене нижніми частинами тування і очистки коренебульбоплодів дозволить дугоподібних вальцевих очисних блоків 3, звідки підвищити якість очистки коренебульбоплодів від рухається у середини двох поверхонь між парами домішок на 20...25%. 5 Комп’ютерна верстка М. Клюкін 77572 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
