Рамка ущільнювальна

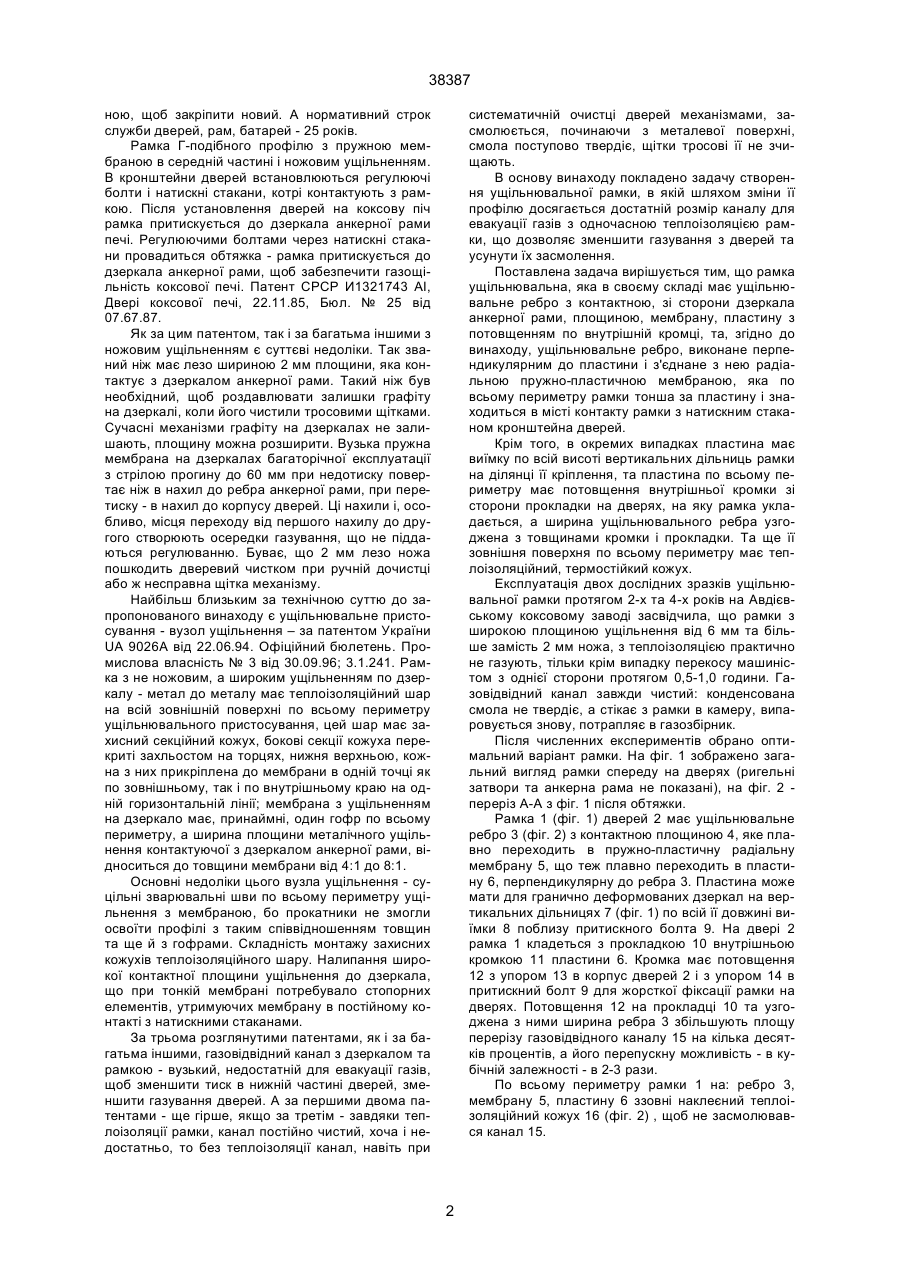

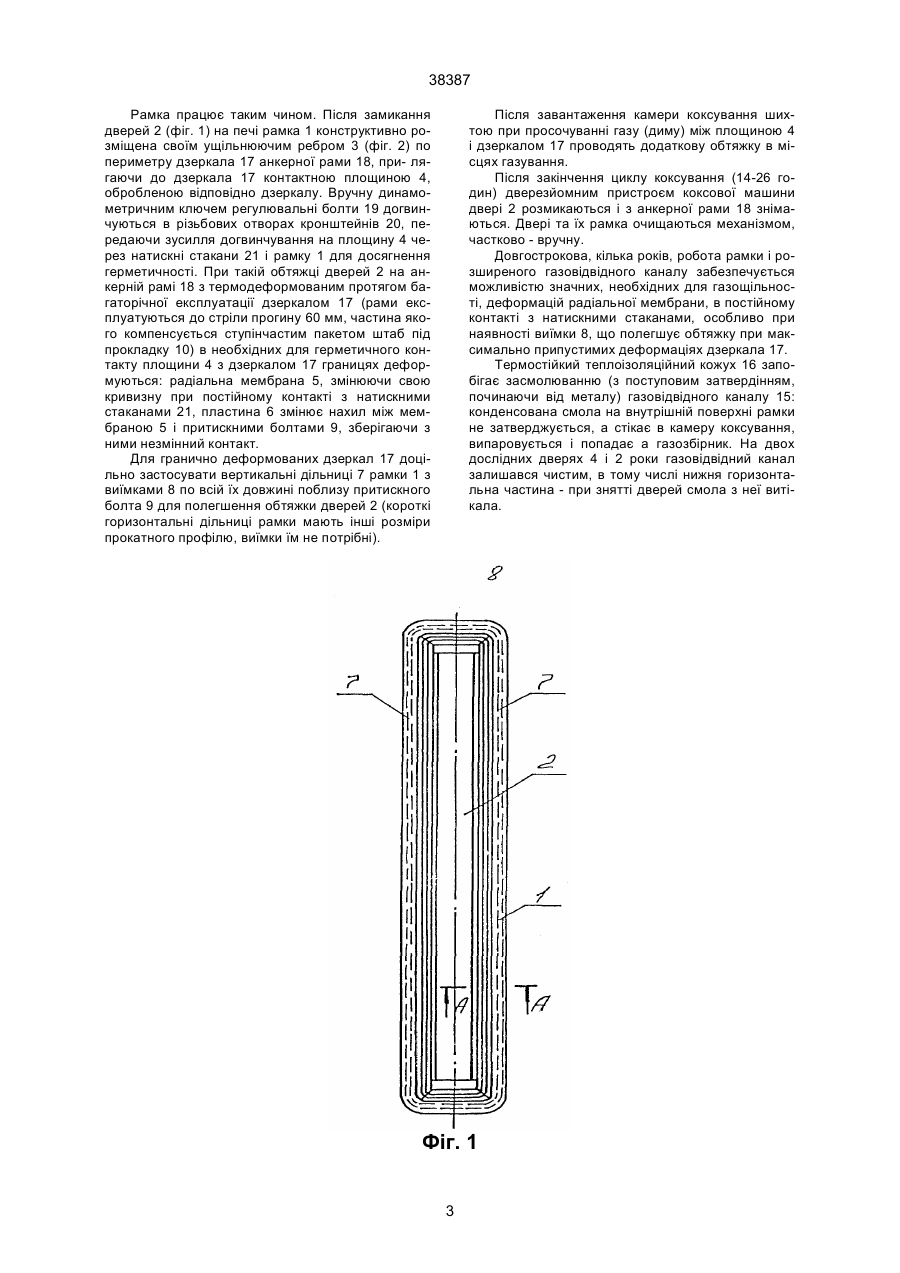

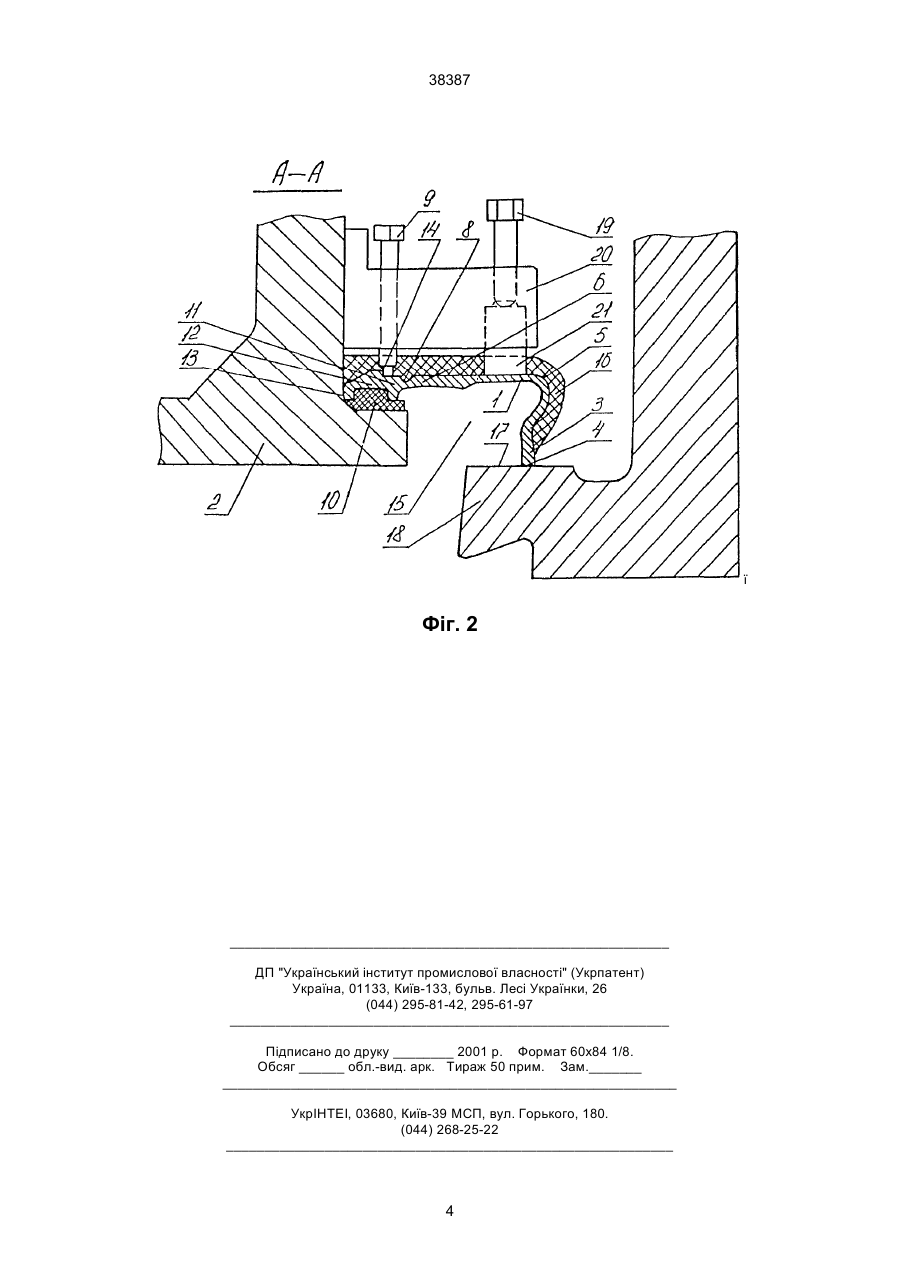

Рамка ущільнювальна, що має ущільнювальне ребро з контактною - зі сторони дзеркала анкерної рами - площиною, мембрану, пластину з потовщенням по внутрішній кромці, яка відрізняється тим, що ущільнювальне ребро виконане перпендикулярним до пластини і з'єднане з нею радіальною пружно-пластичною мембраною, яка по 38387 ною, щоб закріпити новий. А нормативний строк служби дверей, рам, батарей - 25 років. Рамка Г-подібного профілю з пружною мембраною в середній частині і ножовим ущільненням. В кронштейни дверей встановлюються регулюючі болти і натискні стакани, котрі контактують з рамкою. Після установлення дверей на коксову піч рамка притискується до дзеркала анкерної рами печі. Регулюючими болтами через натискні стакани провадиться обтяжка - рамка притискується до дзеркала анкерної рами, щоб забезпечити газощільність коксової печі. Патент СРСР И1321743 АІ, Двері коксової печі, 22.11.85, Бюл. № 25 від 07.67.87. Як за цим патентом, так і за багатьма іншими з ножовим ущільненням є суттєві недоліки. Так званий ніж має лезо шириною 2 мм площини, яка контактує з дзеркалом анкерної рами. Такий ніж був необхідний, щоб роздавлювати залишки графіту на дзеркалі, коли його чистили тросовими щітками. Сучасні механізми графіту на дзеркалах не залишають, площину можна розширити. Вузька пружна мембрана на дзеркалах багаторічної експлуатації з стрілою прогину до 60 мм при недотиску повертає ніж в нахил до ребра анкерної рами, при перетиску - в нахил до корпусу дверей. Ці нахили і, особливо, місця переходу від першого нахилу до другого створюють осередки газування, що не піддаються регулюванню. Буває, що 2 мм лезо ножа пошкодить дверевий чистком при ручній дочистці або ж несправна щітка механізму. Найбільш близьким за технічною суттю до запропонованого винаходу є ущільнювальне пристосування - вузол ущільнення – за патентом України UА 9026А від 22.06.94. Офіційний бюлетень. Промислова власність № 3 від 30.09.96; 3.1.241. Рамка з не ножовим, а широким ущільненням по дзеркалу - метал до металу має теплоізоляційний шар на всій зовнішній поверхні по всьому периметру ущільнювального пристосування, цей шар має захисний секційний кожух, бокові секції кожуха перекриті захльостом на торцях, нижня верхньою, кожна з них прикріплена до мембрани в одній точці як по зовнішньому, так і по внутрішньому краю на одній горизонтальній лінії; мембрана з ущільненням на дзеркало має, принаймні, один гофр по всьому периметру, а ширина площини металічного ущільнення контактуючої з дзеркалом анкерної рами, відноситься до товщини мембрани від 4:1 до 8:1. Основні недоліки цього вузла ущільнення - суцільні зварювальні шви по всьому периметру ущільнення з мембраною, бо прокатники не змогли освоїти профілі з таким співвідношенням товщин та ще й з гофрами. Складність монтажу захисних кожухів теплоізоляційного шару. Налипання широкої контактної площини ущільнення до дзеркала, що при тонкій мембрані потребувало стопорних елементів, утримуючих мембрану в постійному контакті з натискними стаканами. За трьома розглянутими патентами, як і за багатьма іншими, газовідвідний канал з дзеркалом та рамкою - вузький, недостатній для евакуації газів, щоб зменшити тиск в нижній частині дверей, зменшити газування дверей. А за першими двома патентами - ще гірше, якщо за третім - завдяки теплоізоляції рамки, канал постійно чистий, хоча і недостатньо, то без теплоізоляції канал, навіть при систематичній очистці дверей механізмами, засмолюється, починаючи з металевої поверхні, смола поступово твердіє, щітки тросові її не зчищають. В основу винаходу покладено задачу створення ущільнювальної рамки, в якій шляхом зміни її профілю досягається достатній розмір каналу для евакуації газів з одночасною теплоізоляцією рамки, що дозволяє зменшити газування з дверей та усунути їх засмолення. Поставлена задача вирішується тим, що рамка ущільнювальна, яка в своєму складі має ущільнювальне ребро з контактною, зі сторони дзеркала анкерної рами, площиною, мембрану, пластину з потовщенням по внутрішній кромці, та, згідно до винаходу, ущільнювальне ребро, виконане перпендикулярним до пластини і з'єднане з нею радіальною пружно-пластичною мембраною, яка по всьому периметру рамки тонша за пластину і знаходиться в місті контакту рамки з натискним стаканом кронштейна дверей. Крім того, в окремих випадках пластина має виїмку по всій висоті вертикальних дільниць рамки на ділянці її кріплення, та пластина по всьому периметру має потовщення внутрішньої кромки зі сторони прокладки на дверях, на яку рамка укладається, а ширина ущільнювального ребра узгоджена з товщинами кромки і прокладки. Та ще її зовнішня поверхня по всьому периметру має теплоізоляційний, термостійкий кожух. Експлуатація двох дослідних зразків ущільнювальної рамки протягом 2-х та 4-х років на Авдієвському коксовому заводі засвідчила, що рамки з широкою площиною ущільнення від 6 мм та більше замість 2 мм ножа, з теплоізоляцією практично не газують, тільки крім випадку перекосу машиністом з однієї сторони протягом 0,5-1,0 години. Газовідвідний канал завжди чистий: конденсована смола не твердіє, а стікає з рамки в камеру, випаровується знову, потрапляє в газозбірник. Після численних експериментів обрано оптимальний варіант рамки. На фіг. 1 зображено загальний вигляд рамки спереду на дверях (ригельні затвори та анкерна рама не показані), на фіг. 2 переріз А-А з фіг. 1 після обтяжки. Рамка 1 (фіг. 1) дверей 2 має ущільнювальне ребро 3 (фіг. 2) з контактною площиною 4, яке плавно переходить в пружно-пластичну радіальну мембрану 5, що теж плавно переходить в пластину 6, перпендикулярну до ребра 3. Пластина може мати для гранично деформованих дзеркал на вертикальних дільницях 7 (фіг. 1) по всій її довжині виїмки 8 поблизу притискного болта 9. На двері 2 рамка 1 кладеться з прокладкою 10 внутрішньою кромкою 11 пластини 6. Кромка має потовщення 12 з упором 13 в корпус дверей 2 і з упором 14 в притискний болт 9 для жорсткої фіксації рамки на дверях. Потовщення 12 на прокладці 10 та узгоджена з ними ширина ребра 3 збільшують площу перерізу газовідвідного каналу 15 на кілька десятків процентів, а його перепускну можливість - в кубічній залежності - в 2-3 рази. По всьому периметру рамки 1 на: ребро 3, мембрану 5, пластину 6 ззовні наклеєний теплоізоляційний кожух 16 (фіг. 2) , щоб не засмолювався канал 15. 2 38387 Рамка працює таким чином. Після замикання дверей 2 (фіг. 1) на печі рамка 1 конструктивно розміщена своїм ущільнюючим ребром 3 (фіг. 2) по периметру дзеркала 17 анкерної рами 18, при- лягаючи до дзеркала 17 контактною площиною 4, обробленою відповідно дзеркалу. Вручну динамометричним ключем регулювальні болти 19 догвинчуються в різьбових отворах кронштейнів 20, передаючи зусилля догвинчування на площину 4 через натискні стакани 21 і рамку 1 для досягнення герметичності. При такій обтяжці дверей 2 на анкерній рамі 18 з термодеформованим протягом багаторічної експлуатації дзеркалом 17 (рами експлуатуються до стріли прогину 60 мм, частина якого компенсується ступінчастим пакетом штаб під прокладку 10) в необхідних для герметичного контакту площини 4 з дзеркалом 17 границях деформуються: радіальна мембрана 5, змінюючи свою кривизну при постійному контакті з натискними стаканами 21, пластина 6 змінює нахил між мембраною 5 і притискними болтами 9, зберігаючи з ними незмінний контакт. Для гранично деформованих дзеркал 17 доцільно застосувати вертикальні дільниці 7 рамки 1 з виїмками 8 по всій їх довжині поблизу притискного болта 9 для полегшення обтяжки дверей 2 (короткі горизонтальні дільниці рамки мають інші розміри прокатного профілю, виїмки їм не потрібні). Після завантаження камери коксування шихтою при просочуванні газу (диму) між площиною 4 і дзеркалом 17 проводять додаткову обтяжку в місцях газування. Після закінчення циклу коксування (14-26 годин) дверезйомним пристроєм коксової машини двері 2 розмикаються і з анкерної рами 18 знімаються. Двері та їх рамка очищаються механізмом, частково - вручну. Довгострокова, кілька років, робота рамки і розширеного газовідвідного каналу забезпечується можливістю значних, необхідних для газощільності, деформацій радіальної мембрани, в постійному контакті з натискними стаканами, особливо при наявності виїмки 8, що полегшує обтяжку при максимально припустимих деформаціях дзеркала 17. Термостійкий теплоізоляційний кожух 16 запобігає засмолюванню (з поступовим затвердінням, починаючи від металу) газовідвідного каналу 15: конденсована смола на внутрішній поверхні рамки не затверджується, а стікає в камеру коксування, випаровується і попадає а газозбірник. На двох дослідних дверях 4 і 2 роки газовідвідний канал залишався чистим, в тому числі нижня горизонтальна частина - при знятті дверей смола з неї витікала. Фіг. 1 3 38387 ї Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
