Прямоточний клапан

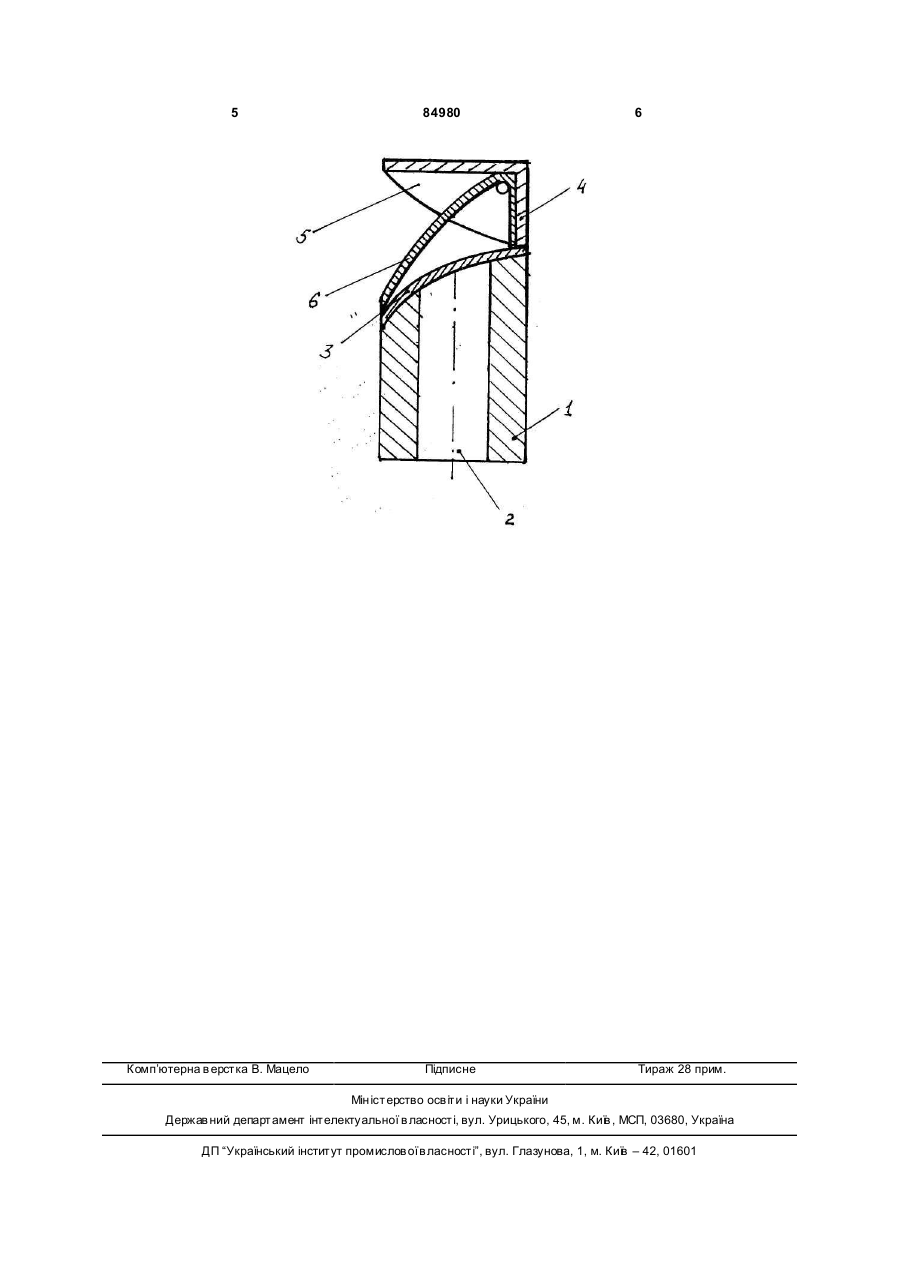

1. Прямоточний клапан, що містить сідло з отвором для проходження рідини, обмежник під 3 84980 4 шається під відкритим клапаном та сідлом, що формі циклоїди. Поверхня паза 5, обернена до забезпечує зростання об'ємного ККД і, таким чипружини 6, виконана плоскою. ном, підвищення економічності роботи клапана, Клапан працює таким чином. крім того, підвищується надійність роботи за рахуПри нагнітальному русі поршня насоса, рідина нок зменшення динамічного навантаження. проходить крізь отвір 2 у сідлі 1 клапана і своїм Поставлене завдання вирішується тим, що у тиском підіймає незакріплену частину запірного відомому прямоточному клапані, що містить сідло елемента 3, змушуючи його відгинати пружину 6 та з отвором для проходження рідини, обмежник підпритискатись до поверхні обмежника 4, робоча няття, пружний запірний елемент і дугоподібну поверхня якого має форму циклоїди. пружину, яка установлена між обмежником і запірПід час зворотного (всмоктуючого) р уху поршним елементом, згідно з винаходом, запірний еленя запірний елемент 3 рухається в зворотному мент виконаний у вигляді пластини круглої форми, порядку, на нього діє перепад тиску та пружина 6. один кінець якої жорстко закріплений на сідлі, а Під дією цих чинників запірний елемент 3 притисробочі поверхні обмежника та сідла виконані у кається до поверхні сідла 1, яка теж має форму формі циклоїди, притому один кінець дугоподібної циклоїди. пружини жорстко закріплений в обмежнику піднятТаким чином, згідно з властивостями циклоїди; тя. кутова швидкість усі х частин запірного елемента 3 Крім того, кінець дугоподібної пружини жорстпри прямому та зворотному русі буде постійною. ко закріплений на боковій поверхні паза, виконаноЯк наслідок цього, лінійна швидкість усіх частин го в обмежнику підняття. запірного елемента 3, яка залежить від кутової Поверхня паза, обернена до пружини, виконашвидкості та відстані від місця кріплення запірного на плоскою. елемента 3, сідла 1 та обмежника 4 є постійною і Виконання запірного елемента у вигляді пласне залежить від напрямку руху запірного елемента тини круглої форми дозволяє зменшити об'єм рі3. дини під клапаном, що приводить до зменшення При зростанні числа обертів насоса, що прикута запізнення закриття та відкриття клапана і водить до зменшення відносної ваги, яка прихозабезпечує підвищення об'ємного ККД. диться на одиницю потужності і характеризує екоВиконання робочих поверхонь сідла і обмежномічні показники, збільшується кутова та лінійна ника підняття у формі циклоїди забезпечує постійшвидкості кожної частини запірного елемента. Але ну кутову швидкість посадки клапана на сідло і наявність у запірного елемента 3 пружних властиобмежник, що дозволяє уникнути удару при підвостей та наявність пружини 6 приводить до того, нятті і опусканні, що зменшує динамічне навантащо при підніманні запірного елемента 3 пружина 6 ження. перешкоджає його удару по обмежнику 4, а при Таким чином виконання прямоточного клапана його закритті пружні властивості запірного елемев сукупності з усіма суттєвими ознаками, включанта 3 зменшують швидкість, з якою запірний елеючи відмінні, дозволяє підвищити економічність та мент 3 стикається з сідлом 1. надійність роботи клапана. Так, як в не навантаженому положенні при відСутність винаходу пояснюється кресленням, сутності пружини 6 запірний елемент 3 займав би де схематично показаний осьовий переріз прямосереднє положення між сідлом 1 та обмежником 4, точного клапана. то пружина 6 підбирається таким чином, щоб при Прямоточний клапан містить сідло 1 з отвором притисканні запірного елемента 3 до сідла 1 сила 2 для проходження рідини, пружний запірний елепружності запірного елемента 3 дорівнювала силі мент 3 виконаний у вигляді пластини круглої форпружності пружини 6. В цьому разі величина динами, один кінець якої жорстко закріплений на сідлі 1 мічного навантаження в мить притискання запірнообмежником 4 підняття та дугоподібною пружиною го елемента 3 до сідла 1 буде залежати від інер6. Пружина 6 жорстко закріплена, наприклад, зіційних сил та площі притискання. Так, як притискання запірного елемента 3 до сідла 1 відгнутим під кутом 90° кінцем на боковій поверхні паза 5, який виконаний в обмежнику 4 підняття. бувається поелементно від місця кріплення до крайньої точки запірного елемента 3, то останнім Вільний кінець пружини 6 спирається на вільний елементом буде сегмент, площа, якого більша кінець запірного елемента 3. Робоча поверхня попередніх ділянок кільцевої поверхні сідла 1. Тасідла 1, яка контактує з запірним елементом 3 і ким чином зменшиться динамічне навантаження робоча поверхня обмежника 4 підняття виконані у та зросте надійність роботи клапана. 5 Комп’ютерна в ерстка В. Мацело 84980 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
