Пристрій для транспортування і очистки коренебульбоплодів

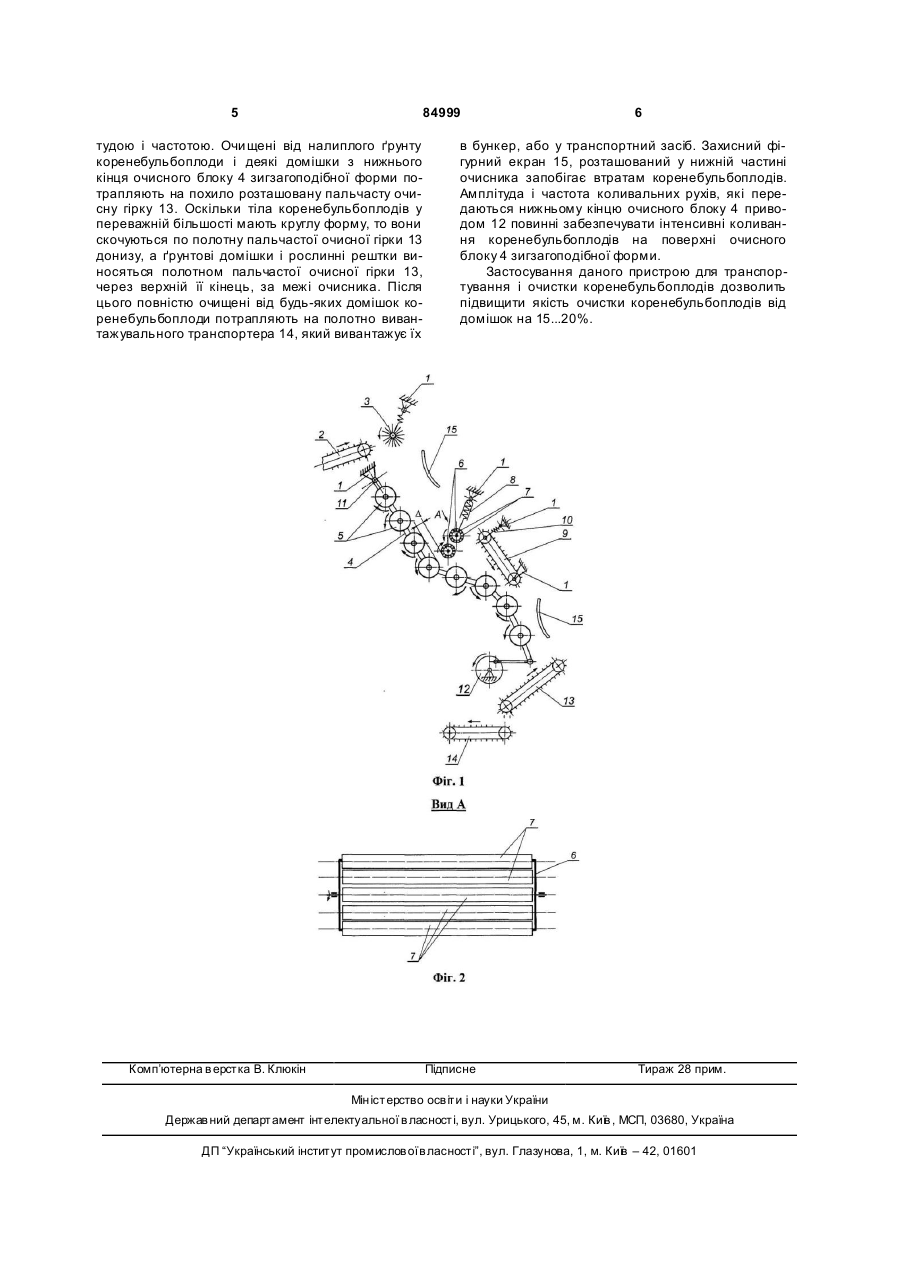

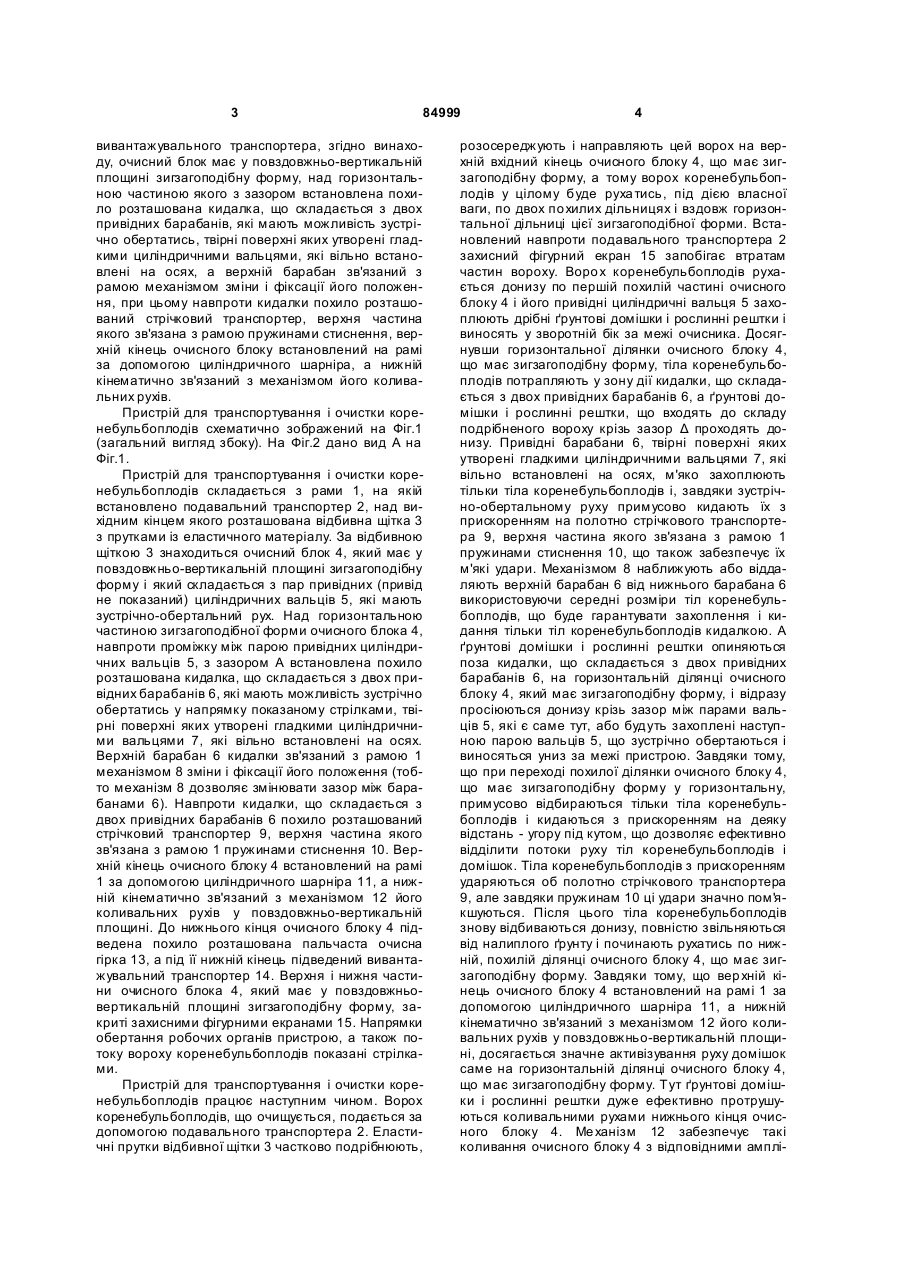

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, очисного блока у вигляді 3 84999 вивантажувального транспортера, згідно винаходу, очисний блок має у повздовжньо-вертикальній площині зигзагоподібну форму, над горизонтальною частиною якого з зазором встановлена похило розташована кидалка, що складається з двох привідних барабанів, які мають можливість зустрічно обертатись, твірні поверхні яких утворені гладкими циліндричними вальцями, які вільно встановлені на осях, а верхній барабан зв'язаний з рамою механізмом зміни і фіксації його положення, при цьому навпроти кидалки похило розташований стрічковий транспортер, верхня частина якого зв'язана з рамою пружинами стиснення, верхній кінець очисного блоку встановлений на рамі за допомогою циліндричного шарніра, а нижній кінематично зв'язаний з механізмом його коливальних рухів. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, на якій встановлено подавальний транспортер 2, над вихідним кінцем якого розташована відбивна щітка 3 з прутками із еластичного матеріалу. За відбивною щіткою 3 знаходиться очисний блок 4, який має у повздовжньо-вертикальній площині зигзагоподібну форму і який складається з пар привідних (привід не показаний) циліндричних вальців 5, які мають зустрічно-обертальний рух. Над горизонтальною частиною зигзагоподібної форми очисного блока 4, навпроти проміжку між парою привідних циліндричних вальців 5, з зазором А встановлена похило розташована кидалка, що складається з двох привідних барабанів 6, які мають можливість зустрічно обертатись у напрямку показаному стрілками, твірні поверхні яких утворені гладкими циліндричними вальцями 7, які вільно встановлені на осях. Верхній барабан 6 кидалки зв'язаний з рамою 1 механізмом 8 зміни і фіксації його положення (тобто механізм 8 дозволяє змінювати зазор між барабанами 6). Навпроти кидалки, що складається з двох привідних барабанів 6 похило розташований стрічковий транспортер 9, верхня частина якого зв'язана з рамою 1 пружинами стиснення 10. Верхній кінець очисного блоку 4 встановлений на рамі 1 за допомогою циліндричного шарніра 11, а нижній кінематично зв'язаний з механізмом 12 його коливальних рухів у повздовжньо-вертикальній площині. До нижнього кінця очисного блоку 4 підведена похило розташована пальчаста очисна гірка 13, а під її нижній кінець підведений вивантажувальний транспортер 14. Верхня і нижня частини очисного блока 4, який має у повздовжньовертикальній площині зигзагоподібну форму, закриті захисними фігурними екранами 15. Напрямки обертання робочих органів пристрою, а також потоку вороху коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3 частково подрібнюють, 4 розосереджують і направляють цей ворох на верхній вхідний кінець очисного блоку 4, що має зигзагоподібну форму, а тому ворох коренебульбоплодів у цілому буде руха тись, під дією власної ваги, по двох похилих дільницях і вздовж горизонтальної дільниці цієї зигзагоподібної форми. Встановлений навпроти подавального транспортера 2 захисний фігурний екран 15 запобігає втратам частин вороху. Воро х коренебульбоплодів рухається донизу по першій похилій частині очисного блоку 4 і його привідні циліндричні вальця 5 захоплюють дрібні ґрунтові домішки і рослинні рештки і виносять у зворотній бік за межі очисника. Досягнувши горизонтальної ділянки очисного блоку 4, що має зигзагоподібну форму, тіла коренебульбоплодів потрапляють у зону дії кидалки, що складається з двох привідних барабанів 6, а ґрунтові домішки і рослинні рештки, що входять до складу подрібненого вороху крізь зазор Δ проходять донизу. Привідні барабани 6, твірні поверхні яких утворені гладкими циліндричними вальцями 7, які вільно встановлені на осях, м'яко захоплюють тільки тіла коренебульбоплодів і, завдяки зустрічно-обертальному руху примусово кидають їх з прискоренням на полотно стрічкового транспортера 9, верхня частина якого зв'язана з рамою 1 пружинами стиснення 10, що також забезпечує їх м'які удари. Механізмом 8 наближують або віддаляють верхній барабан 6 від нижнього барабана 6 використовуючи середні розміри тіл коренебульбоплодів, що буде гарантувати захоплення і кидання тільки тіл коренебульбоплодів кидалкою. А ґрунтові домішки і рослинні рештки опиняються поза кидалки, що складається з двох привідних барабанів 6, на горизонтальній ділянці очисного блоку 4, який має зигзагоподібну форму, і відразу просіюються донизу крізь зазор між парами вальців 5, які є саме тут, або будуть захоплені наступною парою вальців 5, що зустрічно обертаються і виносяться униз за межі пристрою. Завдяки тому, що при переході похилої ділянки очисного блоку 4, що має зигзагоподібну форму у горизонтальну, примусово відбираються тільки тіла коренебульбоплодів і кидаються з прискоренням на деяку відстань - угору під кутом, що дозволяє ефективно відділити потоки руху тіл коренебульбоплодів і домішок. Тіла коренебульбоплодів з прискоренням ударяються об полотно стрічкового транспортера 9, але завдяки пружинам 10 ці удари значно пом'я кшуються. Після цього тіла коренебульбоплодів знову відбиваються донизу, повністю звільняються від налиплого ґрунту і починають рухатись по нижній, похилій ділянці очисного блоку 4, що має зигзагоподібну форму. Завдяки тому, що вер хній кінець очисного блоку 4 встановлений на рамі 1 за допомогою циліндричного шарніра 11, а нижній кінематично зв'язаний з механізмом 12 його коливальних рухів у повздовжньо-вертикальній площині, досягається значне активізування руху домішок саме на горизонтальній ділянці очисного блоку 4, що має зигзагоподібну форму. Тут ґрунтові домішки і рослинні рештки дуже ефективно протрушуються коливальними рухами нижнього кінця очисного блоку 4. Ме ханізм 12 забезпечує такі коливання очисного блоку 4 з відповідними амплі 5 84999 тудою і частотою. Очи щені від налиплого ґрунту коренебульбоплоди і деякі домішки з нижнього кінця очисного блоку 4 зигзагоподібної форми потрапляють на похило розташовану пальчасту очисну гірку 13. Оскільки тіла коренебульбоплодів у переважній більшості мають круглу форму, то вони скочуються по полотну пальчастої очисної гірки 13 донизу, а ґрунтові домішки і рослинні рештки виносяться полотном пальчастої очисної гірки 13, через верхній її кінець, за межі очисника. Після цього повністю очищені від будь-яких домішок коренебульбоплоди потрапляють на полотно вивантажувального транспортера 14, який вивантажує їх Комп’ютерна в ерстка В. Клюкін 6 в бункер, або у транспортний засіб. Захисний фігурний екран 15, розташований у нижній частині очисника запобігає втратам коренебульбоплодів. Амплітуда і частота коливальних рухів, які передаються нижньому кінцю очисного блоку 4 приводом 12 повинні забезпечувати інтенсивні коливання коренебульбоплодів на поверхні очисного блоку 4 зигзагоподібної форми. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
