Спосіб передачі електромагнітної енергії (варіанти)

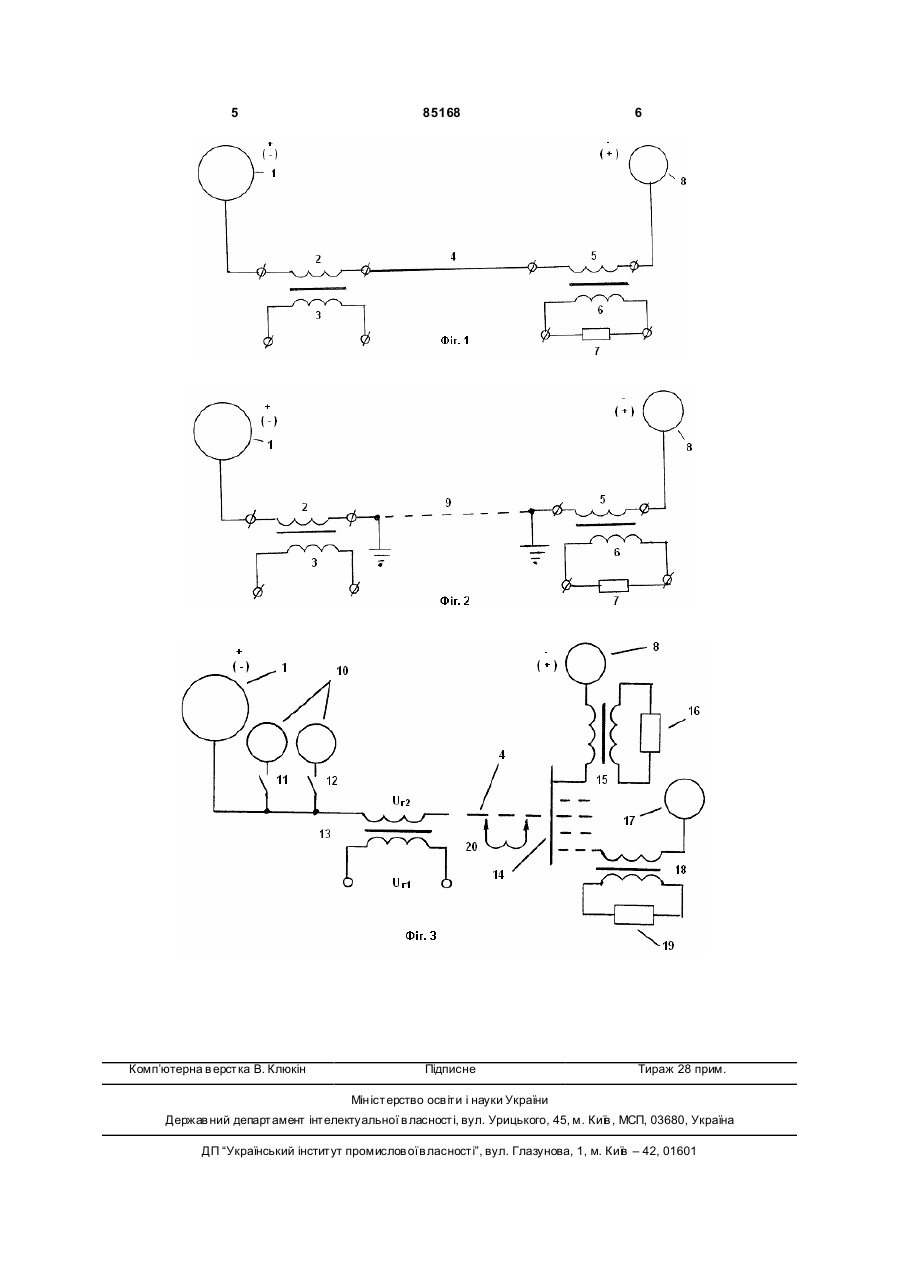

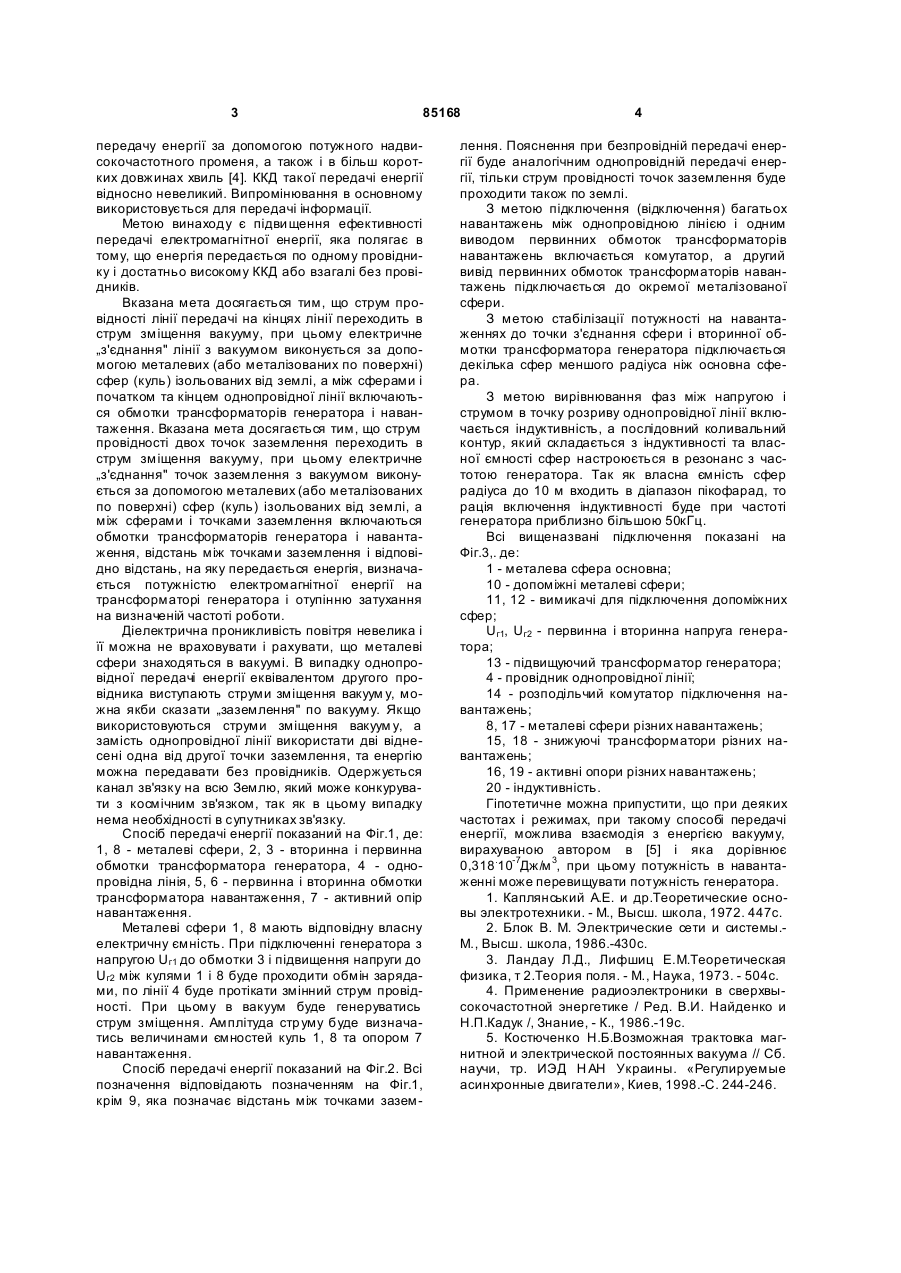

1. Спосіб передачі електромагнітної енергії, який відрізняється тим, що спочатку до кінців однопровідної лінії підключають один вивід обмотки трансформатора генератора до початку лінії, один вивід обмотки трансформатора навантаження до кінця лінії, а потім другий вивід обмоток вищевказаних трансформаторів підключають до виводу, який має металева або металізована по поверхні сфера чи куля, окрема для кожного виводу обмоток трансформаторів і ізольована від землі, при цьому струм провідності однопровідної лінії C2 2 85168 1 3 85168 передачу енергії за допомогою потужного надвисокочастотного променя, а також і в більш коротких довжинах хвиль [4]. ККД такої передачі енергії відносно невеликий. Випромінювання в основному використовується для передачі інформації. Метою винаходу є підви щення ефективності передачі електромагнітної енергії, яка полягає в тому, що енергія передається по одному провіднику і достатньо високому ККД або взагалі без провідників. Вказана мета досягається тим, що струм провідності лінії передачі на кінцях лінії переходить в струм зміщення вакууму, при цьому електричне „з'єднання" лінії з вакуумом виконується за допомогою металевих (або металізованих по поверхні) сфер (куль) ізольованих від землі, а між сферами і початком та кінцем однопровідної лінії включаються обмотки трансформаторів генератора і навантаження. Вказана мета досягається тим, що струм провідності двох точок заземлення переходить в струм зміщення вакууму, при цьому електричне „з'єднання" точок заземлення з вакуумом виконується за допомогою металевих (або металізованих по поверхні) сфер (куль) ізольованих від землі, а між сферами і точками заземлення включаються обмотки трансформаторів генератора і навантаження, відстань між точками заземлення і відповідно відстань, на яку передається енергія, визначається потужністю електромагнітної енергії на трансформаторі генератора і отупінню затухання на визначеній частоті роботи. Діелектрична проникливість повітря невелика і її можна не враховувати і рахувати, що металеві сфери знаходяться в вакуумі. В випадку однопровідної передачі енергії еквівалентом другого провідника виступають струми зміщення вакуум у, можна якби сказати „заземлення" по вакууму. Якщо використовуються струми зміщення вакуум у, а замість однопровідної лінії використати дві віднесені одна від другої точки заземлення, та енергію можна передавати без провідників. Одержується канал зв'язку на всю Землю, який може конкурувати з космічним зв'язком, так як в цьому випадку нема необхідності в супутниках зв'язку. Спосіб передачі енергії показаний на Фіг.1, де: 1, 8 - металеві сфери, 2, 3 - вторинна і первинна обмотки трансформатора генератора, 4 - однопровідна лінія, 5, 6 - первинна і вторинна обмотки трансформатора навантаження, 7 - активний опір навантаження. Металеві сфери 1, 8 мають відповідну власну електричну ємність. При підключенні генератора з напругою Uг1 до обмотки 3 і підвищення напруги до Uг2 між кулями 1 і 8 буде проходити обмін зарядами, по лінії 4 буде протікати змінний струм провідності. При цьому в вакуум буде генеруватись струм зміщення. Амплітуда стр уму буде визначатись величинами ємностей куль 1, 8 та опором 7 навантаження. Спосіб передачі енергії показаний на Фіг.2. Всі позначення відповідають позначенням на Фіг.1, крім 9, яка позначає відстань між точками зазем 4 лення. Пояснення при безпровідній передачі енергії буде аналогічним однопровідній передачі енергії, тільки струм провідності точок заземлення буде проходити також по землі. З метою підключення (відключення) багатьох навантажень між однопровідною лінією і одним виводом первинних обмоток трансформаторів навантажень включається комутатор, а другий вивід первинних обмоток трансформаторів навантажень підключається до окремої металізованої сфери. З метою стабілізації потужності на навантаженнях до точки з'єднання сфери і вторинної обмотки трансформатора генератора підключається декілька сфер меншого радіуса ніж основна сфера. З метою вирівнювання фаз між напругою і струмом в точку розриву однопровідної лінії включається індуктивність, а послідовний коливальний контур, який складається з індуктивності та власної ємності сфер настроюється в резонанс з частотою генератора. Так як власна ємність сфер радіуса до 10 м входить в діапазон пікофарад, то рація включення індуктивності буде при частоті генератора приблизно більшою 50кГц. Всі вищеназвані підключення показані на Фіг.3,. де: 1 - металева сфера основна; 10 - допоміжні металеві сфери; 11, 12 - вимикачі для підключення допоміжних сфер; Uг1, Uг2 - первинна і вторинна напруга генератора; 13 - підвищуючий трансформатор генератора; 4 - провідник однопровідної лінії; 14 - розподільчий комутатор підключення навантажень; 8, 17 - металеві сфери різних навантажень; 15, 18 - знижуючі трансформатори різних навантажень; 16, 19 - активні опори різних навантажень; 20 - індуктивність. Гіпотетичне можна припустити, що при деяких частотах і режимах, при такому способі передачі енергії, можлива взаємодія з енергією вакууму, вирахуваною автором в [5] і яка дорівнює 0,318.10-7Дж/м 3, при цьому потужність в навантаженні може перевищувати потужність генератора. 1. Каплянський А.Е. и др.Теоретические основы электротехники. - М., Высш. школа, 1972. 447с. 2. Блок В. М. Электрические сети и системы.М., Высш. школа, 1986.-430с. 3. Ландау Л.Д., Лифшиц Е.М.Теоретическая физика, т 2.Теория поля. - М., Наука, 1973. - 504с. 4. Применение радиоэлектроники в сверхвысокочастотной энергетике / Ред. В.И. Найденко и Н.П.Кадук /, Знание, - К., 1986.-19с. 5. Костюченко Н.Б.Возможная трактовка магнитной и электрической постоянных вакуума // Сб. научи, тр. ИЭД Н АН Украины. «Регулируемые асинхронные двигатели», Киев, 1998.-С. 244-246. 5 Комп’ютерна в ерстка В. Клюкін 85168 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
