B60M 7/00 — Електричні контактні мережі і струмопровідні рейки, пристосовані для транспортних засобів спеціального призначення з електротягою, наприклад для підвісних, канатних або підземних транспортних засобів

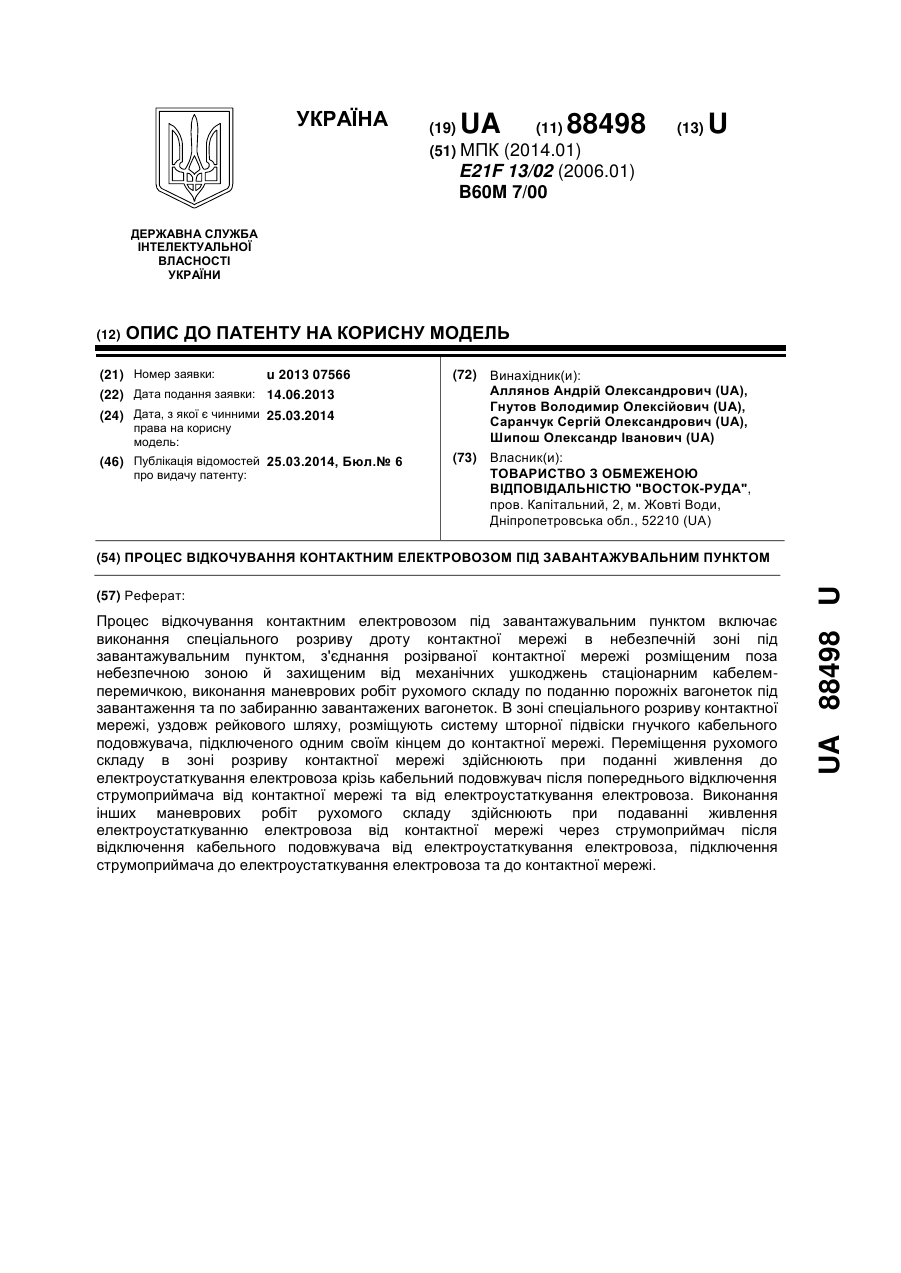

Номер патенту: 88498

Опубліковано: 25.03.2014

Автори: Аллянов Андрій Олександрович, Шипош Олександр Іванович, Саранчук Сергій Олександрович, Гнутов Володимир Олексійович

МПК: E21F 13/02, B60M 7/00

Мітки: електровозом, завантажувальним, пунктом, відкочування, контактним, процес

Формула / Реферат:

Процес відкочування контактним електровозом під завантажувальним пунктом, що включає виконання спеціального розриву дроту контактної мережі в небезпечній зоні під завантажувальним пунктом, з'єднання розірваної контактної мережі розміщеним поза небезпечною зоною й захищеним від механічних ушкоджень стаціонарним кабелем-перемичкою, виконання маневрових робіт рухомого складу по поданню порожніх вагонеток під завантаження та по забиранню...

Номер патенту: 99865

Опубліковано: 10.10.2012

Автори: Панченко Віктор Іванович, Півняк Геннадій Григорович, Кольцов Ігор Борисович, Рибалко Анатолій Якович, Дибрін Сергій Володимирович

МПК: B60M 7/00, B60L 5/00

Мітки: електропостачання, електровоза, акумулюванням, енергії, система, безконтактного

Формула / Реферат:

Система електропостачання безконтактного електровоза, що включає тягову мережу з взаємно зміщених по ширині кабелів, приєднаних до джерела високочастотного струму на початку і сполучених між собою в кінці мережі, з ввімкненими послідовно конденсаторами і з кількома транспозиціями по довжині мережі, та енергоприймач на електровозі з магнітопроводом і обмоткою з окремих груп витків з ввімкненими в них конденсаторами, яку сполучено зі входом...

Номер патенту: 94740

Опубліковано: 10.06.2011

Автори: Панченко Віктор Іванович, Рибалко Анатолій Якович, Півняк Геннадій Григорович, Кольцов Ігор Борисович

МПК: B60L 5/00, B60M 7/00, H01F 1/44 ...

Мітки: безконтактного, збільшення, кабелів, обмоткою, мережі, пристрій, спосіб, реалізації, тягової, електровоза, індуктивного, зв'язку, енергоприймача

Формула / Реферат:

1. Спосіб збільшення індуктивного зв'язку кабелів тягової мережі з обмоткою енергоприймача безконтактного електровоза, що включає введення кабеля мережі у внутрішній простір встановленого на електровозі магнітопроводу енергоприймача через поздовжній паз у його верхній частині та розміщення у цьому пазу феромагнітної рідини, який відрізняється тим, що у робочому режимі перед розміщенням феромагнітної рідини забезпечують живлення кабеля змінним...

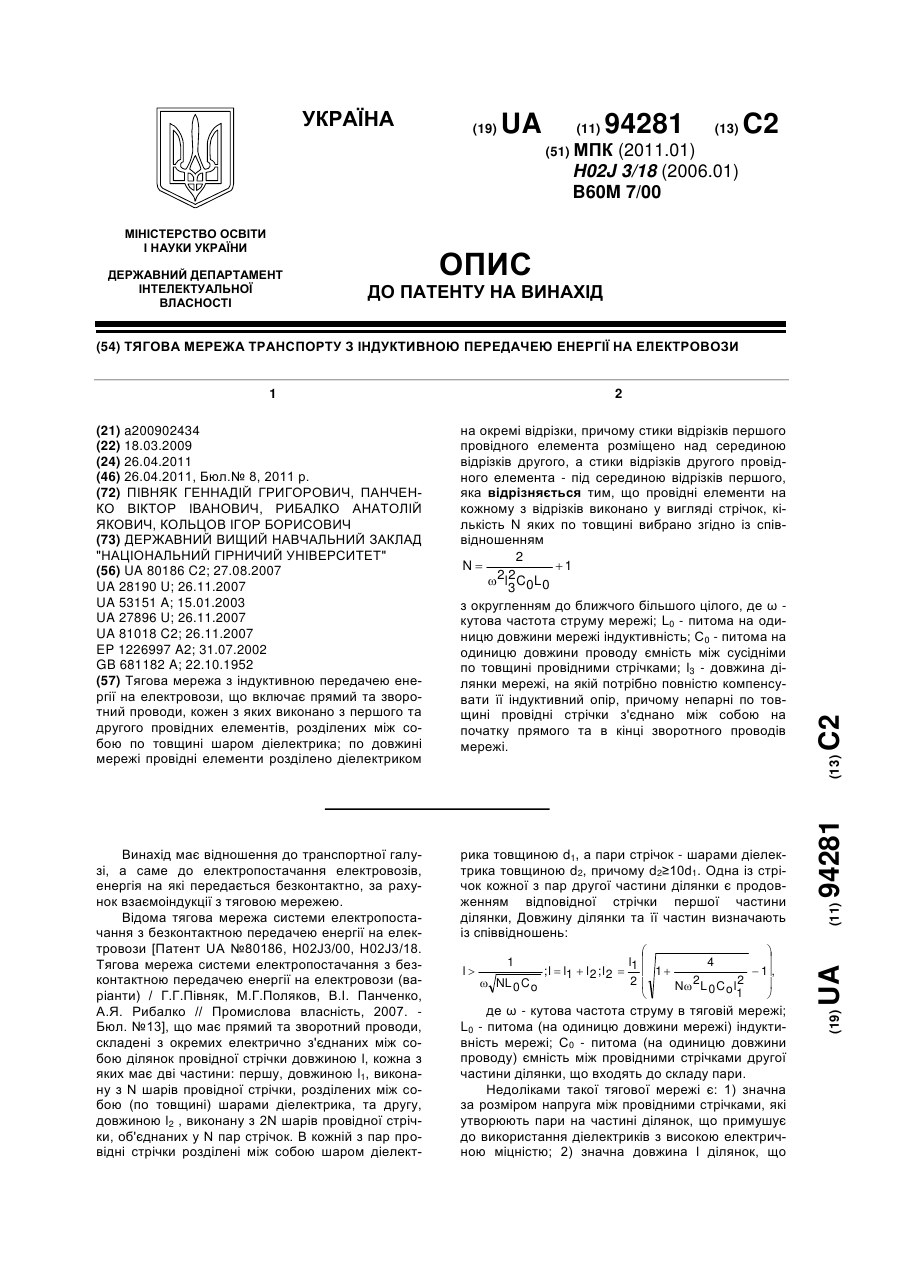

Номер патенту: 94281

Опубліковано: 26.04.2011

Автори: Панченко Віктор Іванович, Кольцов Ігор Борисович, Півняк Геннадій Григорович, Рибалко Анатолій Якович

МПК: H02J 3/18, B60M 7/00

Мітки: індуктивною, передачею, мережа, енергії, електровози, транспорту, тягова

Формула / Реферат:

Тягова мережа з індуктивною передачею енергії на електровози, що включає прямий та зворотний проводи, кожен з яких виконано з першого та другого провідних елементів, розділених між собою по товщині шаром діелектрика; по довжині мережі провідні елементи розділено діелектриком на окремі відрізки, причому стики відрізків першого провідного елемента розміщено над серединою відрізків другого, а стики відрізків другого провідного елемента - під...

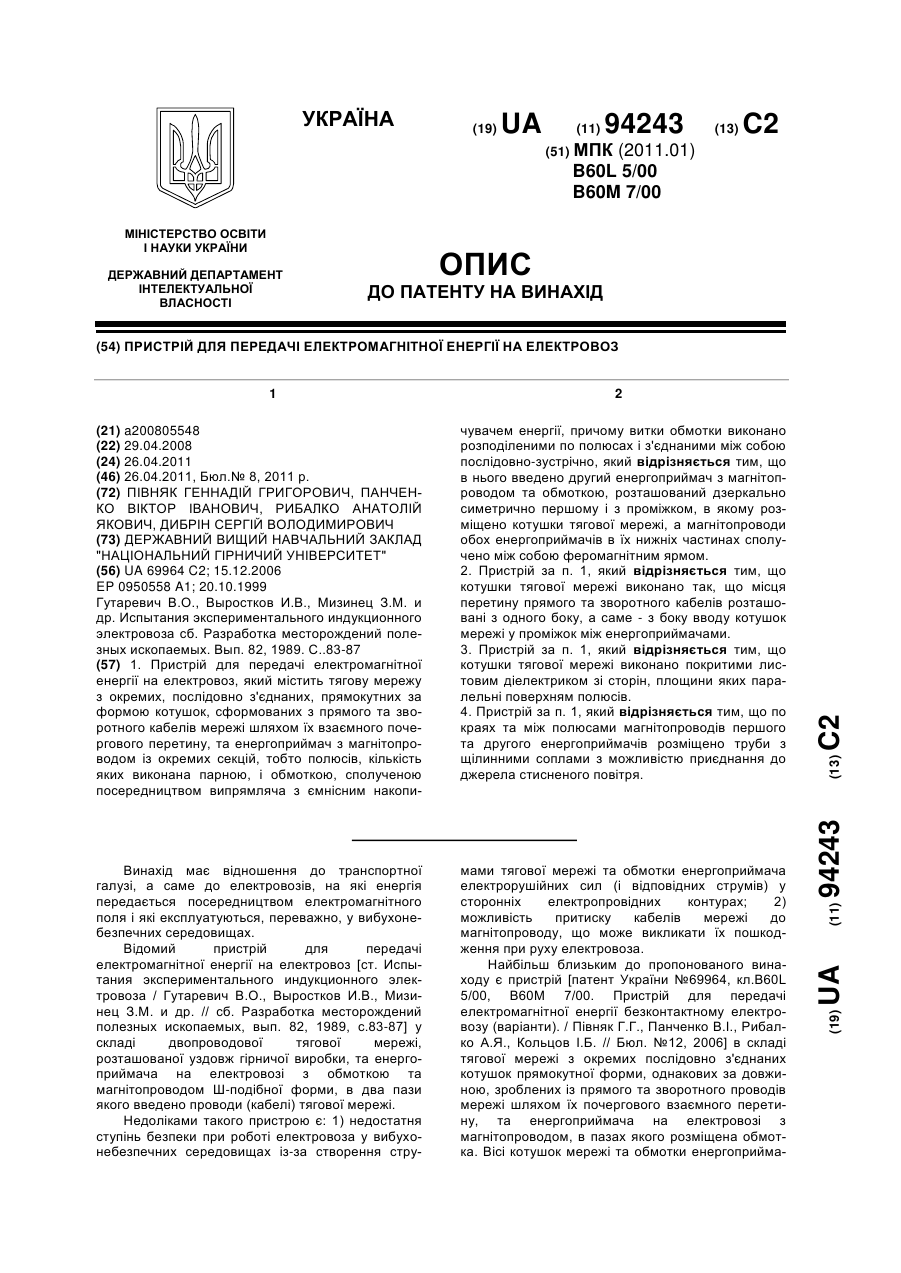

Номер патенту: 94243

Опубліковано: 26.04.2011

Автори: Рибалко Анатолій Якович, Півняк Геннадій Григорович, Дибрін Сергій Володимирович, Панченко Віктор Іванович

МПК: B60M 7/00, B60L 5/00

Мітки: передачі, електромагнітної, енергії, електровоз, пристрій

Формула / Реферат:

1. Пристрій для передачі електромагнітної енергії на електровоз, який містить тягову мережу з окремих, послідовно з'єднаних, прямокутних за формою котушок, сформованих з прямого та зворотного кабелів мережі шляхом їх взаємного почергового перетину, та енергоприймач з магнітопроводом із окремих секцій, тобто полюсів, кількість яких виконана парною, і обмоткою, сполученою посередництвом випрямляча з ємнісним накопичувачем енергії, причому...

Номер патенту: 91746

Опубліковано: 25.08.2010

Автори: Півняк Геннадій Григорович, Рибалко Анатолій Якович, Панченко Віктор Іванович

МПК: B60M 7/00, B60L 5/00

Мітки: електропостачання, двоколійної, система, вантажів, безконтактних, транспортування, електровозів, схемі

Формула / Реферат:

Система електропостачання безконтактних електровозів для двоколійної схеми транспортування вантажів у складі тягової мережі з двох кабелів - прямого та зворотного, сполучених між собою в кінці мережі, джерела живлення високочастотним струмом, до виходу якого приєднано обидва кабелі на початку мережі, та розміщеного на кожному з електровозів енергоприймача з магнітопроводом та вмонтованою в нього обмоткою, з'єднаною через випрямляч та вимикач...

Номер патенту: 91081

Опубліковано: 25.06.2010

Автори: Панченко Віктор Іванович, Рибалко Анатолій Якович, Півняк Геннадій Григорович

МПК: B60M 7/00, B60L 5/00

Мітки: електровоза, безконтактного, пристрій, енергопостачання

Формула / Реферат:

1. Пристрій для електропостачання безконтактного електровоза, який містить розташований на електровозі енергоприймач з обмоткою та тягову мережу з двох проводів, перший з яких виконано з кількох окремих елементарних кабелів, закріплених на трубі з ізоляційного матеріалу, другий - у вигляді цільного кабеля, коаксіально розміщеного всередині труби, причому проводи на початку мережі приєднані до джерела високочастотного струму і з'єднані між...

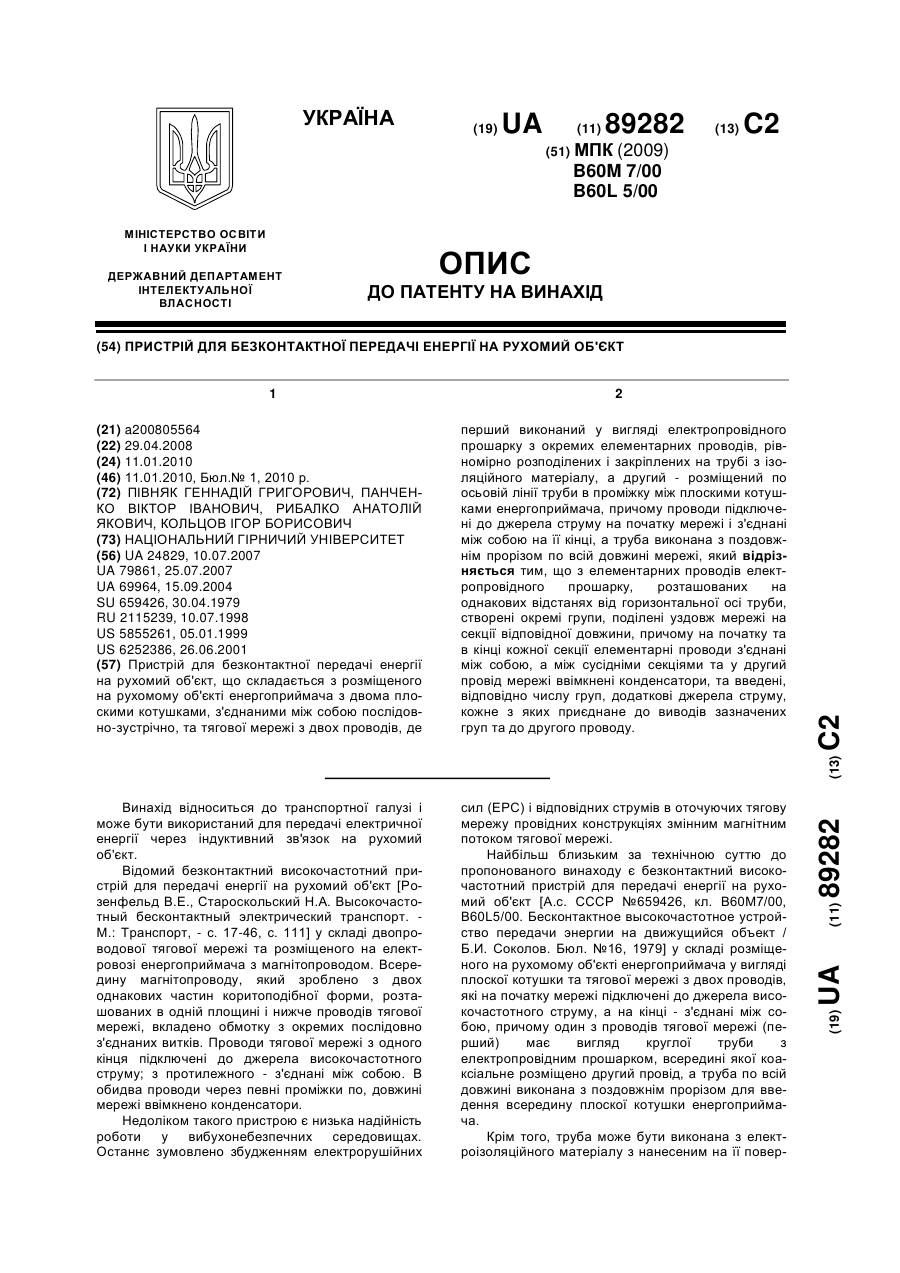

Номер патенту: 89282

Опубліковано: 11.01.2010

Автори: Кольцов Ігор Борисович, Рибалко Анатолій Якович, Панченко Віктор Іванович, Півняк Геннадій Григорович

МПК: B60M 7/00, B60L 5/00

Мітки: пристрій, рухомий, об`єкт, енергії, безконтактної, передачі

Формула / Реферат:

Пристрій для безконтактної передачі енергії на рухомий об'єкт, що складається з розміщеного на рухомому об'єкті енергоприймача з двома плоскими котушками, з'єднаними між собою послідовно-зустрічно, та тягової мережі з двох проводів, де перший виконаний у вигляді електропровідного прошарку з окремих елементарних проводів, рівномірно розподілених і закріплених на трубі з ізоляційного матеріалу, а другий - розміщений по осьовій лінії труби в...

Номер патенту: 89280

Опубліковано: 11.01.2010

Автори: Півняк Геннадій Григорович, Рибалко Анатолій Якович, Кольцов Ігор Борисович, Панченко Віктор Іванович

МПК: B60L 5/00, B60M 7/00

Мітки: енергії, електровоз, передачі, безконтактної, пристрій

Формула / Реферат:

Пристрій для безконтактної передачі енергії на електровоз, що містить розташований на електровозі енергоприймач, виконаний у вигляді плоскої котушки, і тягову мережу з двох проводів у прямому та зворотному напрямках, які на початку мережі підключені до джерела високочастотного струму, а в кінці - з'єднані між собою, та трубу з електроізоляційного матеріалу, в якій по всій довжині мережі виконаний проріз із введеною в нього котушкою...

Номер патенту: 80963

Опубліковано: 26.11.2007

Автори: Півняк Геннадій Григорович, Рибалко Анатолій Якович, Дибрін Сергій Володимирович, Панченко Віктор Іванович

МПК: B60L 5/00, B60M 7/00

Мітки: безконтактного, електровоза, енергоприймач

Формула / Реферат:

Енергоприймач безконтактного електровоза, який містить магнітопровід, виконаний з двох частин, нижня з яких має коритоподібну форму, а верхня утворена бічними сторонами, виконаними з можливістю зміщення у вертикальній площині, які співвісні кабелям тягової мережі і охоплюють їх у верхньому граничному положенні з проміжком, і обмотку, яка розміщена у нижній частині магнітопроводу, число витків w обмотки вибране таким, що ділиться на ціле число...

Номер патенту: 65929

Опубліковано: 26.11.2007

Автори: Кольцов Ігор Борисович, Панченко Віктор Іванович, Півняк Геннадій Григорович, Рибалко Анатолій Якович

МПК: B60L 5/00, B60M 7/00

Мітки: електровоза, енергоприймач, безконтактного

Формула / Реферат:

1. Енергоприймач безконтактного електровоза, який містить магнітопровід, виконаний з двох частин, нижня з яких має коритоподібну форму, а верхня утворена подовженими угору бічними сторонами, співвісними відповідним кабелям тягової мережі і охоплюючими їх, і розміщену у нижній частині магнітопроводу обмотку, який відрізняється тим, що бічні  сторони верхньої частини магнітопроводу виконано відокремленими від нижньої і виконано з двох вигнутих...

Номер патенту: 80185

Опубліковано: 27.08.2007

Автори: Рибалко Анатолій Якович, Кольцов Ігор Борисович, Півняк Геннадій Григорович, Панченко Віктор Іванович

МПК: B60M 7/00

Мітки: електропостачання, живлення, транспортного, пристрій, засобу

Формула / Реферат:

Пристрій електропостачання для безконтактного живлення транспортного засобу в складі джерела живлення змінним струмом та тягової мережі, утвореної з двох пар витягнених вздовж мережі, паралельно розташованих, плоских шинопроводів, розділених між собою в кожній із пар шаром діелектрика, причому з одного боку мережі кінці шинопроводів першої пари з'єднані з кінцями шинопроводів другої пари, а з другого, протилежного боку мережі, кінець...

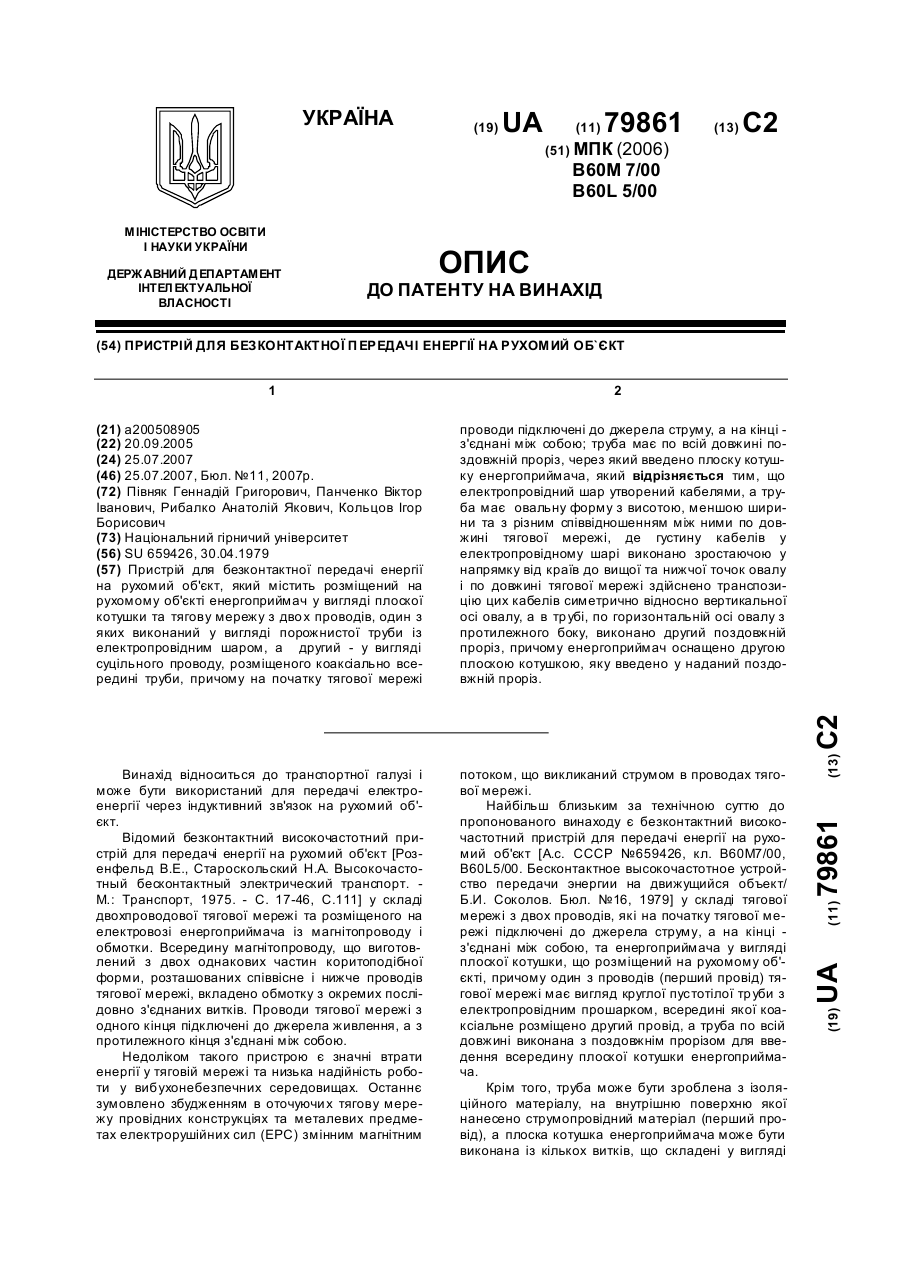

Номер патенту: 79861

Опубліковано: 25.07.2007

Автори: Півняк Геннадій Григорович, Панченко Віктор Іванович, Кольцов Ігор Борисович, Рибалко Анатолій Якович

МПК: B60M 7/00, B60L 5/00

Мітки: енергії, рухомий, передачі, пристрій, безконтактної, об`єкт

Формула / Реферат:

Пристрій для безконтактної передачі енергії на рухомий об'єкт, який містить розміщений на рухомому об'єкті енергоприймач у вигляді плоскої котушки та тягову мережу з двох проводів, один з яких виконаний у вигляді порожнистої труби із електропровідним шаром, а  другий - у вигляді суцільного проводу, розміщеного коаксіально всередині труби, причому на початку тягової мережі проводи підключені до джерела струму, а на кінці - з'єднані між собою;...

Номер патенту: 24829

Опубліковано: 10.07.2007

Автори: Панченко Віктор Іванович, Кольцов Ігор Борисович, Півняк Геннадій Григорович, Рибалко Анатолій Якович

МПК: B60M 7/00

Мітки: живлення, транспортного, засобу, електропостачання, пристрій

Формула / Реферат:

Пристрій електропостачання для безконтактного живлення транспортного засобу в складі джерела живлення змінним струмом та тягової мережі, виконаної з двох пар, витягнених уздовж мережі, паралельно розташованих, плоских шинопроводів, розділених між собою в кожній із пар шаром діелектрика, причому з одного боку мережі кінці шинопроводів першої пари з'єднані з кінцями шинопроводів другої пари, а з другого, протилежного боку мережі, кінець...

Номер патенту: 69964

Опубліковано: 15.12.2006

Автори: Кольцов Ігор Борисович, Рибалко Анатолій Якович, Півняк Геннадій Григорович, Панченко Віктор Іванович

МПК: B60L 5/00, B60M 7/00

Мітки: варіанти, енергії, електромагнітної, передачі, безконтактному, пристрій, електровозу

Формула / Реферат:

1. Пристрій для передачі електромагнітної енергії безконтактному електровозу, який містить просторово розподілені, з'єднані між собою котушки тягової мережі та енергоприймач, утворений із окремих секцій, витки обмоток яких з'єднані між собою послідовно-зустрічно, який відрізняється тим, що котушки тягової мережі сформовані із прямого та зворотного кабелів мережі, кожна у формі прямокутника, причому по довжині котушки виконані однаковими, а...

Номер патенту: 45271

Опубліковано: 15.03.2004

Автор: Тьомкін Анатолій Михайлович

МПК: B60M 1/00, B60M 7/00, B60M 5/00 ...

Мітки: електропередавальна, мобільна, система, тьомкіна

Формула / Реферат:

Мобільна електропередавальна система, яка містить тролей живлення, струмознімальний візок, каретку, агрегат, струмоприймальний пристрій на агрегаті та силовий кабель, яка відрізняється тим, що по периметру поверхні встановлено стовпи, між ними в ширину натягнуті несучі троси паралельно поверхні, на кожному несучому тросі встановлено каретку, на одній із кареток змонтовано нероздільний блок: струмознімальний візок, тролей живлення, мобільний...
