Магнітний фільтр-осаджувач

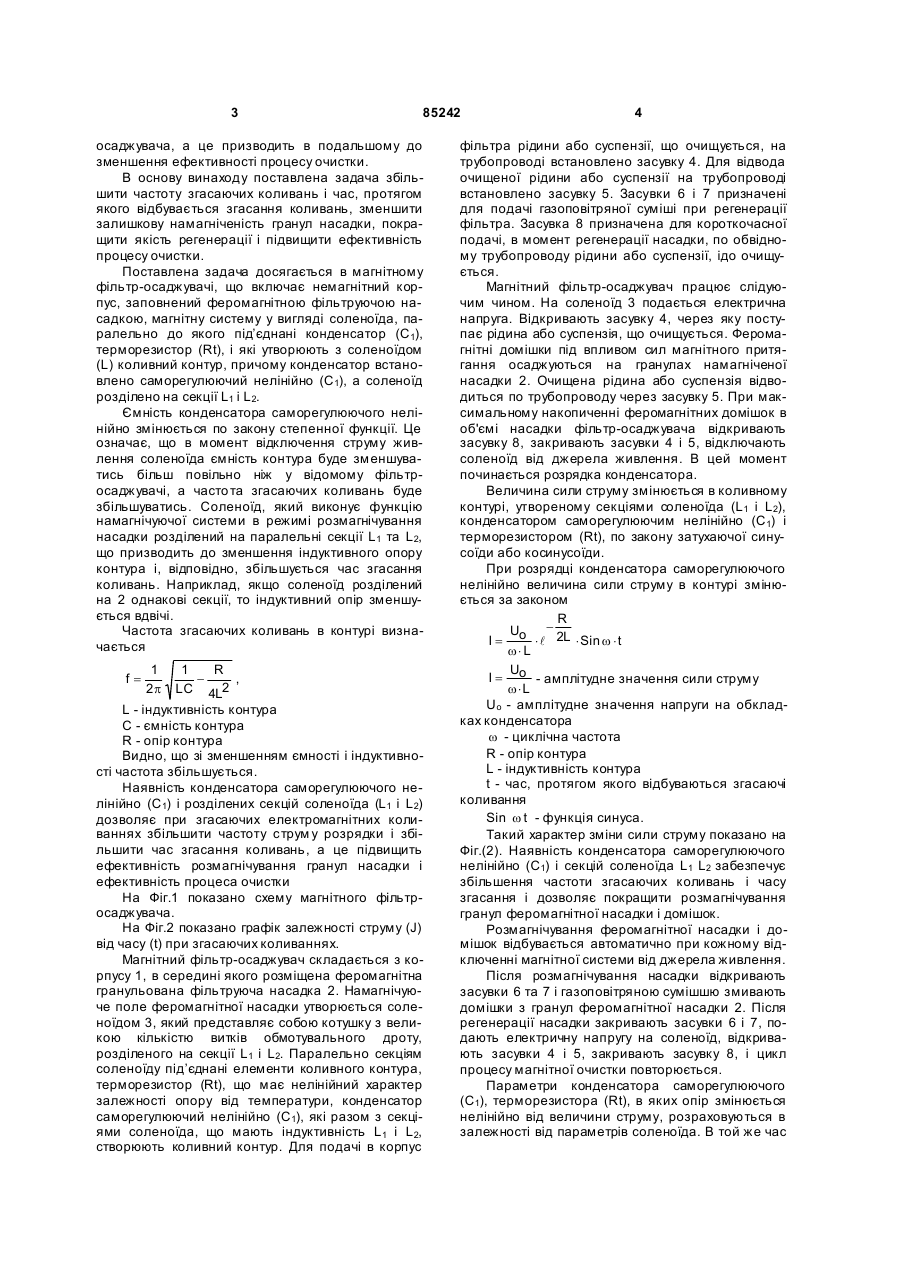

Магнітний фільтр-осаджувач, що включає немагнітний корпус, заповнений феромагнітною фільтруючою насадкою, магнітну систему у вигляді соленоїда, паралельно до якого під'єднані конденсатор (С), терморезистор (Rt), які утворюють з соленоїдом (L) коливний контур, який відрізняється тим, що конденсатор встановлено саморегулюючий нелінійно, а соленоїд розділено на секції L1 та L2 . (19) (21) a200700162 (22) 05.01.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ГАРАЩЕНКО В'ЯЧЕСЛАВ ІВАНОВИЧ, UA, ГАРАЩЕНКО ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, UA, СКРИПНИК ІГОР ГАВРИЛОВИЧ, UA, ЛИПЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA (73) ГАРАЩЕНКО В'ЯЧЕСЛАВ ІВАНОВИЧ, UA, ГАРАЩЕНКО ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, UA, СКРИПНИК ІГОР ГАВРИЛОВИЧ, UA, ЛИПЧУК ВОЛОДИМИР ВОЛОДИ МИРОВИЧ, UA, НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, U A (56) UA 7005 U, 15.06.2005 3 85242 осаджувача, а це призводить в подальшому до зменшення ефективності процесу очистки. В основу винаходу поставлена задача збільшити частоту згасаючих коливань і час, протягом якого відбувається згасання коливань, зменшити залишкову намагніченість гранул насадки, покращити якість регенерації і підвищити ефективність процесу очистки. Поставлена задача досягається в магнітному фільтр-осаджувачі, що включає немагнітний корпус, заповнений феромагнітною фільтруючою насадкою, магнітну систему у вигляді соленоїда, паралельно до якого під’єднані конденсатор (C1), терморезистор (Rt), і які утворюють з соленоїдом (L) коливний контур, причому конденсатор встановлено саморегулюючий нелінійно (C1), а соленоїд розділено на секції L1 і L2. Ємність конденсатора саморегулюючого нелінійно змінюється по закону степенної функції. Це означає, що в момент відключення струму живлення соленоїда ємність контура буде зменшуватись більш повільно ніж у відомому фільтросаджувачі, а часто та згасаючих коливань буде збільшуватись. Соленоїд, який виконує функцію намагнічуючої системи в режимі розмагнічування насадки розділений на паралельні секції L1 та L2, що призводить до зменшення індуктивного опору контура і, відповідно, збільшується час згасання коливань. Наприклад, якщо соленоїд розділений на 2 однакові секції, то індуктивний опір зменшується вдвічі. Частота згасаючих коливань в контурі визначається f= 1 2p 1 R , LC 4L2 L - індуктивність контура С - ємність контура R - опір контура Видно, що зі зменшенням ємності і індуктивності частота збільшується. Наявність конденсатора саморегулюючого нелінійно (C1) і розділених секцій соленоїда (L1 і L2) дозволяє при згасаючих електромагнітних коливаннях збільшити частоту струм у розрядки і збільшити час згасання коливань, а це підвищить ефективність розмагнічування гранул насадки і ефективність процеса очистки На Фіг.1 показано схему магнітного фільтросаджувача. На Фіг.2 показано графік залежності струму (J) від часу (t) при згасаючих коливаннях. Магнітний фільтр-осаджувач складається з корпусу 1, в середині якого розміщена феромагнітна гранульована фільтруюча насадка 2. Намагнічуюче поле феромагнітної насадки утворюється соленоїдом 3, який представляє собою котушку з великою кількістю витків обмотувального дроту, розділеного на секції L1 і L2. Паралельно секціям соленоїду під’єднані елементи коливного контура, терморезистор (Rt), що має нелінійний характер залежності опору від температури, конденсатор саморегулюючий нелінійно (C1), які разом з секціями соленоїда, що мають індуктивність L1 i L2, створюють коливний контур. Для подачі в корпус 4 фільтра рідини або суспензії, що очищується, на трубопроводі встановлено засувку 4. Для відвода очищеної рідини або суспензії на трубопроводі встановлено засувку 5. Засувки 6 і 7 призначені для подачі газоповітряної суміші при регенерації фільтра. Засувка 8 призначена для короткочасної подачі, в момент регенерації насадки, по обвідному трубопроводу рідини або суспензії, ідо очищується. Магнітний фільтр-осаджувач працює слідуючим чином. На соленоїд 3 подається електрична напруга. Відкривають засувку 4, через яку поступає рідина або суспензія, що очищується. Феромагнітні домішки під впливом сил магнітного притягання осаджуються на гранулах намагніченої насадки 2. Очищена рідина або суспензія відводиться по трубопроводу через засувку 5. При максимальному накопиченні феромагнітних домішок в об'ємі насадки фільтр-осаджувача відкривають засувку 8, закривають засувки 4 і 5, відключають соленоїд від джерела живлення. В цей момент починається розрядка конденсатора. Величина сили струму змінюється в коливному контурі, утвореному секціями соленоїда (L1 i L2), конденсатором саморегулюючим нелінійно (C1) і терморезистором (Rt), по закону затухаючої синусоїди або косинусоїди. При розрядці конденсатора саморегулюючого нелінійно величина сили струму в контурі змінюється за законом R U I = o × l 2L × Sin w × t w× L U I = o - амплітудне значення сили струму w× L Uо - амплітудне значення напруги на обкладках конденсатора w - циклічна частота R - опір контура L - індуктивність контура t - час, протягом якого відбуваються згасаючі коливання Sin w t - функція синуса. Такий характер зміни сили струму показано на Фіг.(2). Наявність конденсатора саморегулюючого нелінійно (С1) і секцій соленоїда L1 L2 забезпечує збільшення частоти згасаючих коливань і часу згасання і дозволяє покращити розмагнічування гранул феромагнітної насадки і домішок. Розмагнічування феромагнітної насадки і домішок відбувається автоматично при кожному відключенні магнітної системи від джерела живлення. Після розмагнічування насадки відкривають засувки 6 та 7 і газоповітряною сумішшю змивають домішки з гранул феромагнітної насадки 2. Після регенерації насадки закривають засувки 6 і 7, подають електричну напругу на соленоїд, відкривають засувки 4 і 5, закривають засувку 8, і цикл процесу магнітної очистки повторюється. Параметри конденсатора саморегулюючого (C1), терморезистора (Rt), в яких опір змінюється нелінійно від величини струму, розраховуються в залежності від параметрів соленоїда. В той же час 5 85242 при необхідності зміни індуктивного опору, соленоїд може бути розділений на 3,4... і більше секцій. Запропонований магнітний фільтр-осаджувач дозволяє підвищити частоту згасаючих коливань, збільшити час згасання коливань, що забезпечить покращення розмагнічування гранул насадки та зменшення залишкової намагніченості, що призводить до підвищення ефективності регенерації і, Комп’ютерна в ерстка В. Клюкін 6 відповідно, підвищення ефективності процесу очистки: Джерела інформації: 1. Работа электромагнитного фильтра в схеме энергоблока сверхкритического давления. Зубов И.В. и др. Теплоэнергетика. №2 1976г. 2. Ма гнітний фільтр-осаджувач. Деклараційний патент на корисну модель №7005 ВО ІД 35/06. Бюл. №6 2005р. 15.06.2005р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
