Пристрій для транспортування і очистки коренебульбоплодів

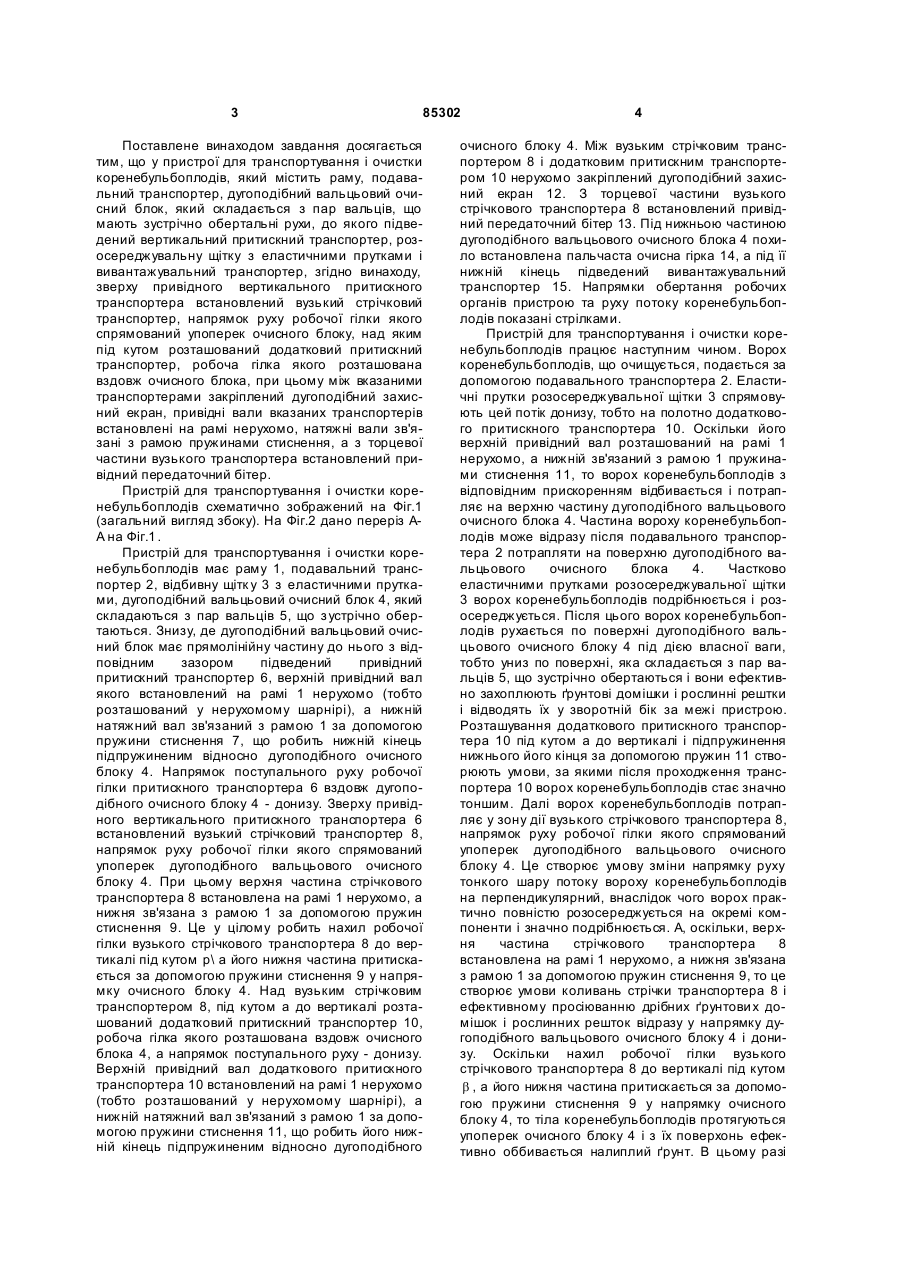

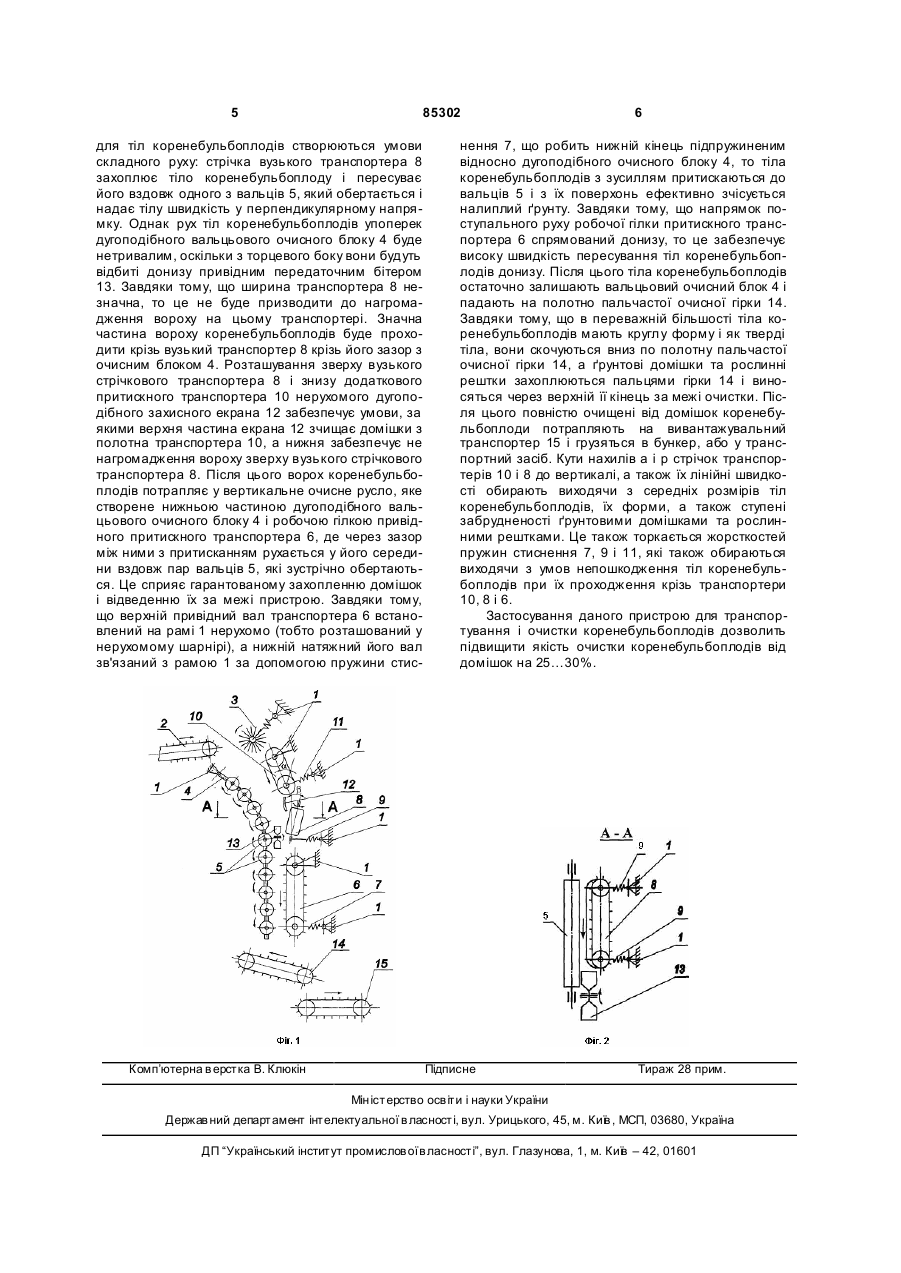

Пристрій для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, дугоподібний вальцьовий очисний 3 85302 Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, дугоподібний вальцьовий очисний блок, який складається з пар вальців, що мають зустрічно обертальні рухи, до якого підведений вертикальний притискний транспортер, розосереджувальну щітку з еластичними прутками і вивантажувальний транспортер, згідно винаходу, зверху привідного вертикального притискного транспортера встановлений вузький стрічковий транспортер, напрямок руху робочої гілки якого спрямований упоперек очисного блоку, над яким під кутом розташований додатковий притискний транспортер, робоча гілка якого розташована вздовж очисного блока, при цьому між вказаними транспортерами закріплений дугоподібний захисний екран, привідні вали вказаних транспортерів встановлені на рамі нерухомо, натяжні вали зв'язані з рамою пружинами стиснення, а з торцевої частини вузького транспортера встановлений привідний передаточний бітер. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано переріз АА на Фіг.1 . Пристрій для транспортування і очистки коренебульбоплодів має раму 1, подавальний транспортер 2, відбивну щітк у 3 з еластичними прутками, дугоподібний вальцьовий очисний блок 4, який складаються з пар вальців 5, що з устрічно обертаються. Знизу, де дугоподібний вальцьовий очисний блок має прямолінійну частину до нього з відповідним зазором підведений привідний притискний транспортер 6, верхній привідний вал якого встановлений на рамі 1 нерухомо (тобто розташований у нерухомому шарнірі), а нижній натяжний вал зв'язаний з рамою 1 за допомогою пружини стиснення 7, що робить нижній кінець підпружиненим відносно дугоподібного очисного блоку 4. Напрямок поступального руху робочої гілки притискного транспортера 6 вздовж дугоподібного очисного блоку 4 - донизу. Зверху привідного вертикального притискного транспортера 6 встановлений вузький стрічковий транспортер 8, напрямок руху робочої гілки якого спрямований упоперек дугоподібного вальцьового очисного блоку 4. При цьому верхня частина стрічкового транспортера 8 встановлена на рамі 1 нерухомо, а нижня зв'язана з рамою 1 за допомогою пружин стиснення 9. Це у цілому робить нахил робочої гілки вузького стрічкового транспортера 8 до вертикалі під кутом р\ а його нижня частина притискається за допомогою пружини стиснення 9 у напрямку очисного блоку 4. Над вузьким стрічковим транспортером 8, під кутом а до вертикалі розташований додатковий притискний транспортер 10, робоча гілка якого розташована вздовж очисного блока 4, а напрямок поступального руху - донизу. Верхній привідний вал додаткового притискного транспортера 10 встановлений на рамі 1 нерухомо (тобто розташований у нерухомому шарнірі), а нижній натяжний вал зв'язаний з рамою 1 за допомогою пружини стиснення 11, що робить його нижній кінець підпружиненим відносно дугоподібного 4 очисного блоку 4. Між вузьким стрічковим транспортером 8 і додатковим притискним транспортером 10 нерухомо закріплений дугоподібний захисний екран 12. З торцевої частини вузького стрічкового транспортера 8 встановлений привідний передаточний бітер 13. Під нижньою частиною дугоподібного вальцьового очисного блока 4 похило встановлена пальчаста очисна гірка 14, а під її нижній кінець підведений вивантажувальний транспортер 15. Напрямки обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки розосереджувальної щітки 3 спрямовують цей потік донизу, тобто на полотно додаткового притискного транспортера 10. Оскільки його верхній привідний вал розташований на рамі 1 нерухомо, а нижній зв'язаний з рамою 1 пружинами стиснення 11, то ворох коренебульбоплодів з відповідним прискоренням відбивається і потрапляє на верхню частину дугоподібного вальцьового очисного блока 4. Частина вороху коренебульбоплодів може відразу після подавального транспортера 2 потрапляти на поверхню дугоподібного вальцьового очисного блока 4. Частково еластичними прутками розосереджувальної щітки 3 ворох коренебульбоплодів подрібнюється ірозосереджується. Після цього ворох коренебульбоплодів рухається по поверхні дугоподібного вальцьового очисного блоку 4 під дією власної ваги, тобто униз по поверхні, яка складається з пар вальців 5, що зустрічно обертаються і вони ефективно захоплюють ґрунтові домішки і рослинні рештки і відводять їх у зворотній бік за межі пристрою. Розташування додаткового притискного транспортера 10 під кутом а до вертикалі і підпружинення нижнього його кінця за допомогою пружин 11 створюють умови, за якими після проходження транспортера 10 ворох коренебульбоплодів стає значно тоншим. Далі ворох коренебульбоплодів потрапляє у зону дії вузького стрічкового транспортера 8, напрямок руху робочої гілки якого спрямований упоперек дугоподібного вальцьового очисного блоку 4. Це створює умову зміни напрямку руху тонкого шару потоку вороху коренебульбоплодів на перпендикулярний, внаслідок чого ворох практично повністю розосереджується на окремі компоненти і значно подрібнюється. А, оскільки, верхня частина стрічкового транспортера 8 встановлена на рамі 1 нерухомо, а нижня зв'язана з рамою 1 за допомогою пружин стиснення 9, то це створює умови коливань стрічки транспортера 8 і ефективному просіюванню дрібних ґрунтови х домішок і рослинних решток відразу у напрямку дугоподібного вальцьового очисного блоку 4 і донизу. Оскільки нахил робочої гілки вузького стрічкового транспортера 8 до вертикалі під кутом b , а його нижня частина притискається за допомогою пружини стиснення 9 у напрямку очисного блоку 4, то тіла коренебульбоплодів протягуються упоперек очисного блоку 4 і з їх поверхонь ефективно оббивається налиплий ґрунт. В цьому разі 5 85302 для тіл коренебульбоплодів створюються умови складного руху: стрічка вузького транспортера 8 захоплює тіло коренебульбоплоду і пересуває його вздовж одного з вальців 5, який обертається і надає тілу швидкість у перпендикулярному напрямку. Однак рух тіл коренебульбоплодів упоперек дугоподібного вальцьового очисного блоку 4 буде нетривалим, оскільки з торцевого боку вони будуть відбиті донизу привідним передаточним бітером 13. Завдяки тому, що ширина транспортера 8 незначна, то це не буде призводити до нагромадження вороху на цьому транспортері. Значна частина вороху коренебульбоплодів буде проходити крізь вузький транспортер 8 крізь його зазор з очисним блоком 4. Розташування зверху вузького стрічкового транспортера 8 і знизу додаткового притискного транспортера 10 нерухомого дугоподібного захисного екрана 12 забезпечує умови, за якими верхня частина екрана 12 зчищає домішки з полотна транспортера 10, а нижня забезпечує не нагромадження вороху зверху вузького стрічкового транспортера 8. Після цього ворох коренебульбоплодів потрапляє у вертикальне очисне русло, яке створене нижньою частиною дугоподібного вальцьового очисного блоку 4 і робочою гілкою привідного притискного транспортера 6, де через зазор між ними з притисканням рухається у його середини вздовж пар вальців 5, які зустрічно обертаються. Це сприяє гарантованому захопленню домішок і відведенню їх за межі пристрою. Завдяки тому, що верхній привідний вал транспортера 6 встановлений на рамі 1 нерухомо (тобто розташований у нерухомому шарнірі), а нижній натяжний його вал зв'язаний з рамою 1 за допомогою пружини стис Комп’ютерна в ерстка В. Клюкін 6 нення 7, що робить нижній кінець підпружиненим відносно дугоподібного очисного блоку 4, то тіла коренебульбоплодів з зусиллям притискаються до вальців 5 і з їх поверхонь ефективно зчісується налиплий ґрунту. Завдяки тому, що напрямок поступального руху робочої гілки притискного транспортера 6 спрямований донизу, то це забезпечує високу швидкість пересування тіл коренебульбоплодів донизу. Після цього тіла коренебульбоплодів остаточно залишають вальцьовий очисний блок 4 і падають на полотно пальчастої очисної гірки 14. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 14, а ґрунтові домішки та рослинні рештки захоплюються пальцями гірки 14 і виносяться через верхній її кінець за межі очистки. Після цього повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 15 і грузяться в бункер, або у транспортний засіб. Кути нахилів а і р стрічок транспортерів 10 і 8 до вертикалі, а також їх лінійні швидкості обирають виходячи з середніх розмірів тіл коренебульбоплодів, їх форми, а також ступені забрудненості ґрунтовими домішками та рослинними рештками. Це також торкається жорсткостей пружин стиснення 7, 9 і 11, які також обираються виходячи з умов непошкодження тіл коренебульбоплодів при їх проходження крізь транспортери 10, 8 і 6. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25…30%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
