Електромеханічний замок

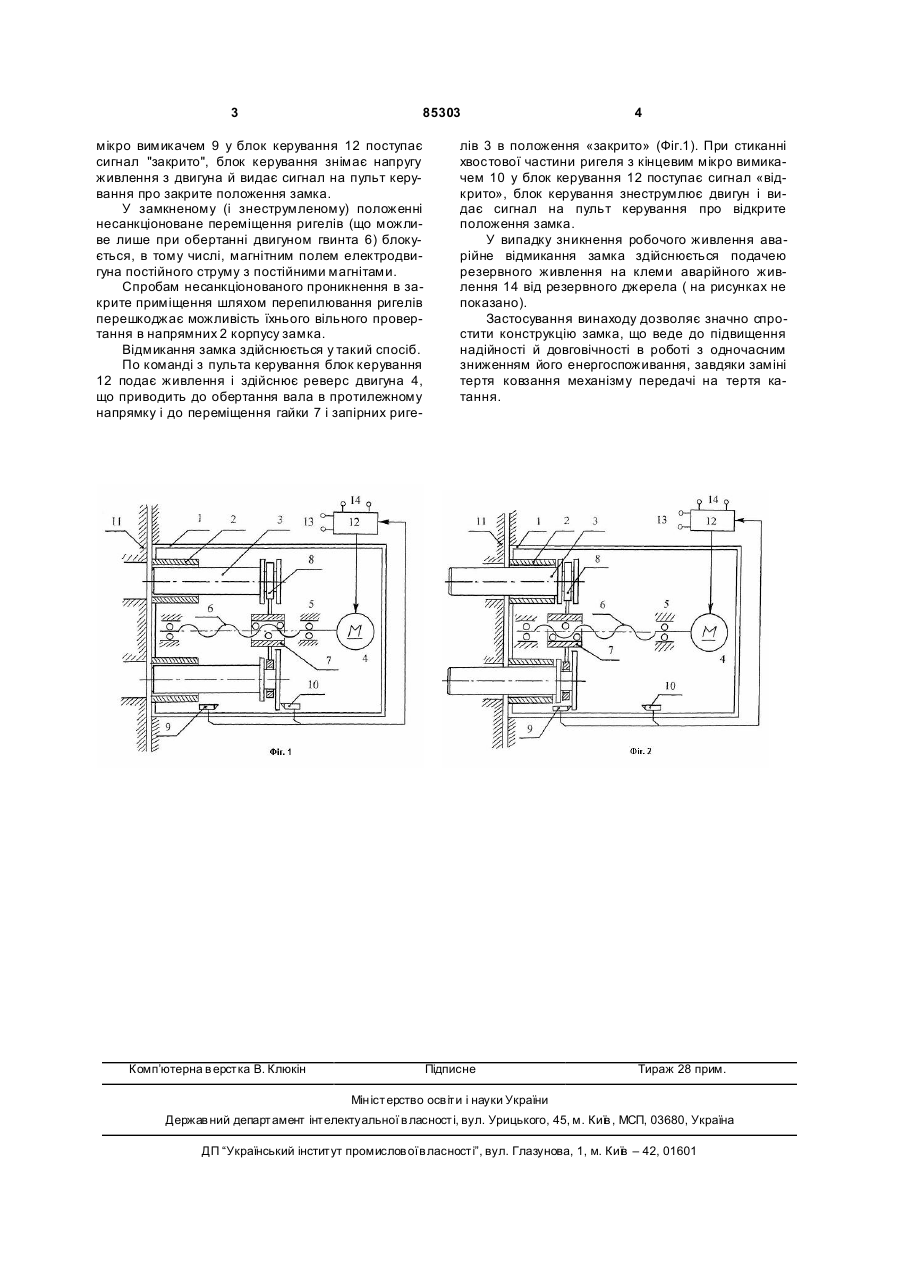

1.Електромеханічний замок, що містить щонайменше один запірний ригель, розташований у напрямних корпусу з можливістю поздовжнього переміщення й взаємодії з кінцевими мікровимикачами, пристрій переміщення ригеля, що містить керований кінцевими мікровимикачами електродвигун із закріпленою на його валу механічною передачею, який відрізняється тим, що як механічна передача використовується шарикогвинтова пара. 2. Замок за п. 1, який відрізняється тим, що ригель має круглий переріз і з'єднаний за допомогою втулки з гайкою шарикогвинтової передачі. (19) (21) a200705927 (22) 29.05.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ЛОБУНЧЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA (73) ЛОБУНЧЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA (56) RU 2091554, E 05 B 47/00, 27.09.1997 US 7168276, E 05 B 49/00, 30.01.2007 GE 1280U, E 05 B47/00, 25.08.2006 JP 2006322489, F 16 H 63/34, 30.11.2006 GB 2389159, F 16 H 48/00, 03.12.2003 3 85303 мікро вимикачем 9 у блок керування 12 поступає сигнал "закрито", блок керування знімає напругу живлення з двигуна й видає сигнал на пульт керування про закрите положення замка. У замкненому (і знеструмленому) положенні несанкціоноване переміщення ригелів (що можливе лише при обертанні двигуном гвинта 6) блокується, в тому числі, магнітним полем електродвигуна постійного струму з постійними магнітами. Спробам несанкціонованого проникнення в закрите приміщення шляхом перепилювання ригелів перешкоджає можливість їхнього вільного провертання в напрямних 2 корпусу замка. Відмикання замка здійснюється у такий спосіб. По команді з пульта керування блок керування 12 подає живлення і здійснює реверс двигуна 4, що приводить до обертання вала в протилежному напрямку і до переміщення гайки 7 і запірних риге Комп’ютерна в ерстка В. Клюкін 4 лів 3 в положення «закрито» (Фіг.1). При стиканні хвостової частини ригеля з кінцевим мікро вимикачем 10 у блок керування 12 поступає сигнал «відкрито», блок керування знеструмлює двигун і видає сигнал на пульт керування про відкрите положення замка. У випадку зникнення робочого живлення аварійне відмикання замка здійснюється подачею резервного живлення на клеми аварійного живлення 14 від резервного джерела ( на рисунках не показано). Застосування винаходу дозволяє значно спростити конструкцію замка, що веде до підвищення надійності й довговічності в роботі з одночасним зниженням його енергоспоживання, завдяки заміні тертя ковзання механізму передачі на тертя катання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
