Магнітна система генератора змінного струму корейші о.о. (варіанти)

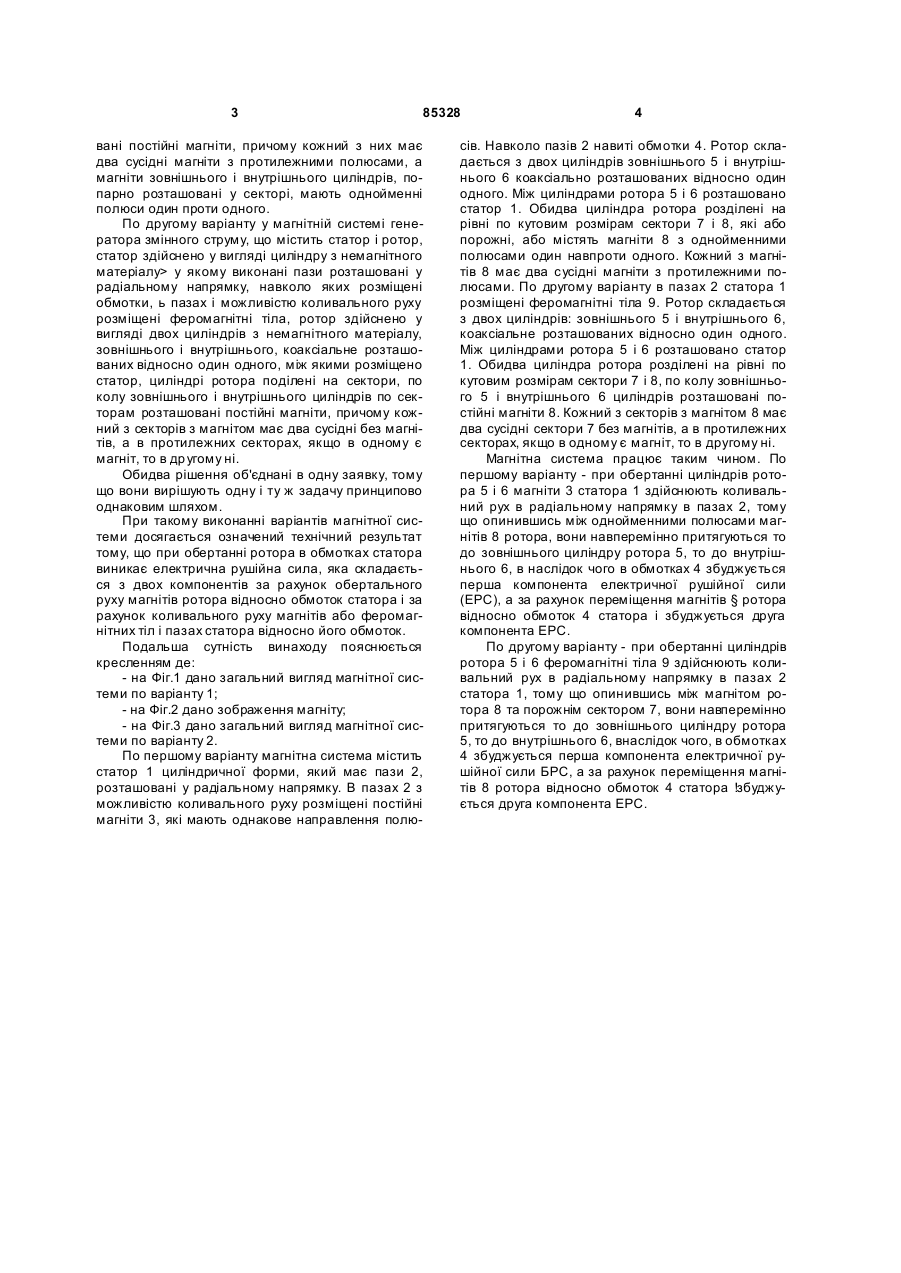

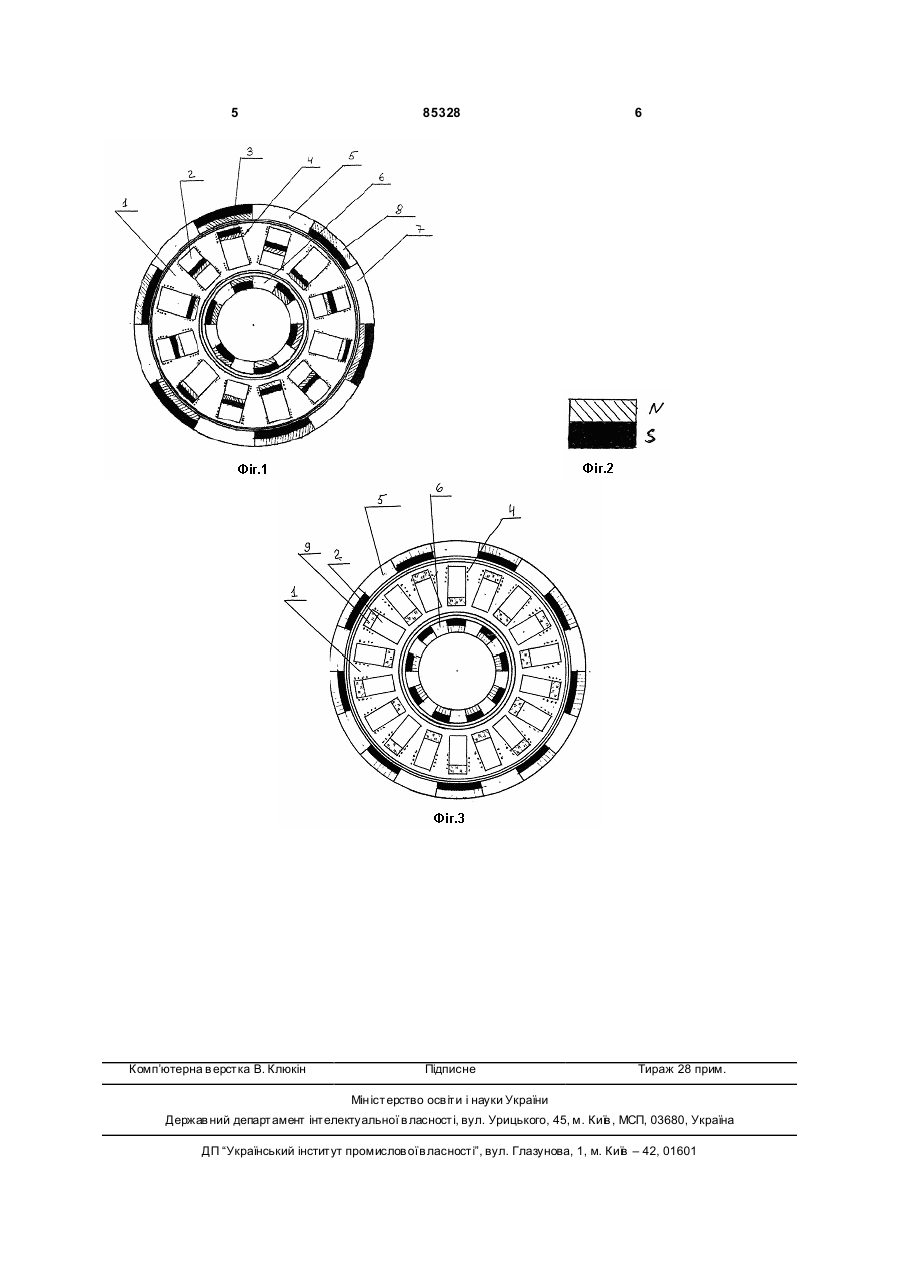

1. Магнітна система генератора змінного струму, що містить статор і ротор, яка відрізняється тим, що ста тор виконано у вигляді циліндра з немагнітного матеріалу, у циліндрі статора виконані пази, розташовані у радіальному напрямку, навколо яких розміщені обмотки, в пазах, з можливістю коливального руху, розміщені постійні магніти, кожний з яких має два сусідні магніти з однаковою полярністю, ротор виконано у вигляді двох циліндрів з немагнітного матеріалу, зовнішнього і внутрішнього, коаксіально розташованих відносно один одного, між якими розміщено статор, циліндри поділені на сектори, по колу зовнішнього і внут C2 2 (19) 1 3 85328 вані постійні магніти, причому кожний з них має два сусідні магніти з протилежними полюсами, а магніти зовнішнього і внутрішнього циліндрів, попарно розташовані у секторі, мають однойменні полюси один проти одного. По другому варіанту у магнітній системі генератора змінного струму, що містить статор і ротор, статор здійснено у вигляді циліндру з немагнітного матеріалу> у якому виконані пази розташовані у радіальному напрямку, навколо яких розміщені обмотки, ь пазах і можливістю коливального руху розміщені феромагнітні тіла, ротор здійснено у вигляді двох циліндрів з немагнітного матеріалу, зовнішнього і внутрішнього, коаксіальне розташованих відносно один одного, між якими розміщено статор, циліндрі ротора поділені на сектори, по колу зовнішнього і внутрішнього циліндрів по секторам розташовані постійні магніти, причому кожний з секторів з магнітом має два сусідні без магнітів, а в протилежних секторах, якщо в одному є магніт, то в др угому ні. Обидва рішення об'єднані в одну заявку, тому що вони вирішують одну і ту ж задачу принципово однаковим шляхом. При такому виконанні варіантів магнітної системи досягається означений технічний результат тому, що при обертанні ротора в обмотках статора виникає електрична рушійна сила, яка складається з двох компонентів за рахунок обертального руху магнітів ротора відносно обмоток статора і за рахунок коливального руху магнітів або феромагнітних тіл і пазах статора відносно його обмоток. Подальша сутність винаходу пояснюється кресленням де: - на Фіг.1 дано загальний вигляд магнітної системи по варіанту 1; - на Фіг.2 дано зображення магніту; - на Фіг.3 дано загальний вигляд магнітної системи по варіанту 2. По першому варіанту магнітна система містить статор 1 циліндричної форми, який має пази 2, розташовані у радіальному напрямку. В пазах 2 з можливістю коливального руху розміщені постійні магніти 3, які мають однакове направлення полю 4 сів. Навколо пазів 2 навиті обмотки 4. Ротор складається з двох циліндрів зовнішнього 5 і внутрішнього 6 коаксіально розташованих відносно один одного. Між циліндрами ротора 5 і 6 розташовано статор 1. Обидва циліндра ротора розділені на рівні по кутовим розмірам сектори 7 і 8, які або порожні, або містять магніти 8 з однойменними полюсами один навпроти одного. Кожний з магнітів 8 має два сусідні магніти з протилежними полюсами. По другому варіанту в пазах 2 статора 1 розміщені феромагнітні тіла 9. Ротор складається з двох циліндрів: зовнішнього 5 і внутрішнього 6, коаксіальне розташованих відносно один одного. Між циліндрами ротора 5 і 6 розташовано статор 1. Обидва циліндра ротора розділені на рівні по кутовим розмірам сектори 7 і 8, по колу зовнішнього 5 і внутрішнього 6 циліндрів розташовані постійні магніти 8. Кожний з секторів з магнітом 8 має два сусідні сектори 7 без магнітів, а в протилежних секторах, якщо в одному є магніт, то в другому ні. Магнітна система працює таким чином. По першому варіанту - при обертанні циліндрів ротора 5 і 6 магніти 3 статора 1 здійснюють коливальний рух в радіальному напрямку в пазах 2, тому що опинившись між однойменними полюсами магнітів 8 ротора, вони навперемінно притягуються то до зовнішнього циліндру ротора 5, то до внутрішнього 6, в наслідок чого в обмотках 4 збуджується перша компонента електричної рушійної сили (EPC), а за рахунок переміщення магнітів § ротора відносно обмоток 4 статора і збуджується друга компонента EPC. По другому варіанту - при обертанні циліндрів ротора 5 і 6 феромагнітні тіла 9 здійснюють коливальний рух в радіальному напрямку в пазах 2 статора 1, тому що опинившись між магнітом ротора 8 та порожнім сектором 7, вони навперемінно притягуються то до зовнішнього циліндру ротора 5, то до внутрішнього 6, внаслідок чого, в обмотках 4 збуджується перша компонента електричної рушійної сили БРС, а за рахунок переміщення магнітів 8 ротора відносно обмоток 4статора !збуджується друга компонента EPC. 5 Комп’ютерна в ерстка В. Клюкін 85328 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
