Магнітна система сепаратора

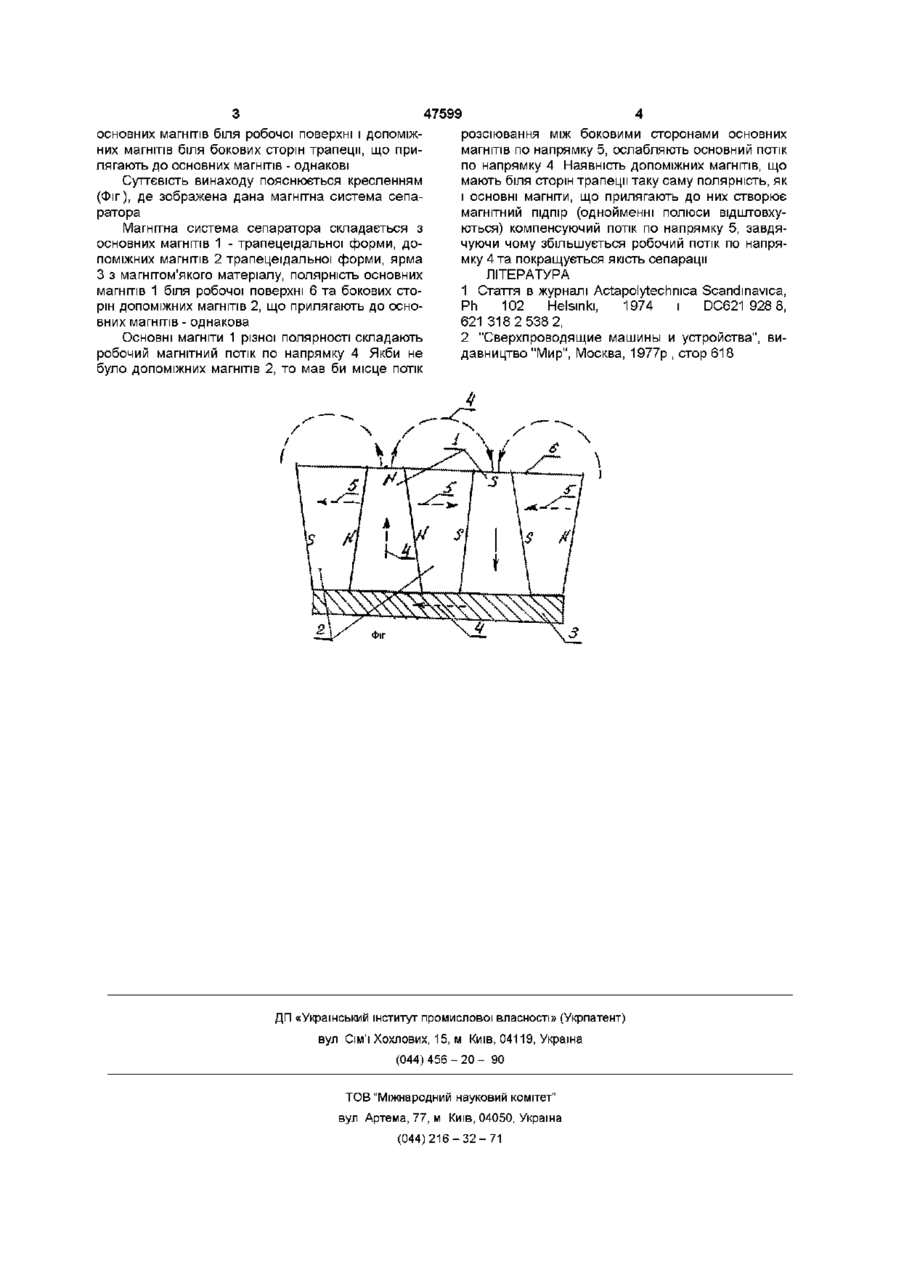

Магнітна система сепаратора, що містить магніти з полюсами, полярність яких чергується, яка відрізняється тим, що є основні магніти трапецеїдальної форми, повернуті меншою основою трапеції в сторону робочої поверхні, і ДОПОМІЖНІ магніти трапецеїдальної форми, що заповнюють весь простір між основними магнітами, причому полярність основних магнітів біля робочої поверхні та допоміжних магнітів біля бокових сторін трапеції, що примикають до основних магнітів, однакова досягнутому результату до заявленого винаходу є магнітна система, яка наведена в книзі "Сверхпроводящие машины", видавництво "Мир", Москва, 1977р , стор 618 В цій системі магніти а полярністю, яка чергується, розміщені по колу, та займають тільки частину цього кола Недоліком цієї системи потрібно вважати низький рівень індукції на робочій поверхні із-за наявності потоку розсіювання між магнітами протилежної полярності Суть винаходу полягає у вдосконаленні конструкції магнітної системи з метою підвищення індукції на робочій поверхні системи в результаті чого збільшується КІЛЬКІСТЬ феромагнітних частинок, виділених з продукту, що сепарується Дана задача вирішується конструкцією магнітної системи, що містить магніти з полюсами, полярність яких чергується, відрізняючись, тим, що мають основні магніти трапецеїдальної форми, спрямовані до меншої основи трапеції в сторону робочої поверхні і полюса, розміщені у робочої поверхні і ДОПОМІЖНІ магніти трапецеїдальної форми, що заповнюють весь простір між основними магнітами, причому полярність основних магнітів біля робочої поверхні та допоміжних магнітів біля бокових сторін трапеції, що прилягають до основних магнітів - однакові Спільними ознаками з прототипом є наявність магнітів з полюсами, полярність яких чергується, біля робочої поверхні системи ВІДМІННОЮ ознакою є наявність основних магнітів трапецеїдальної форми і допоміжних магнітів трапецеїдальної форми, що заповнюють весь простір між основними магнітами, причому полярність ю 47599 основних магнітів біля робочої поверхні і допоміжних магнітів біля бокових сторін трапеції, що прилягають до основних магнітів - однакові Суттєвість винаходу пояснюється кресленням (Фіг), де зображена дана магнітна система сепаратора Магнітна система сепаратора складається з основних магнітів 1 - трапецеїдальної форми, допоміжних магнітів 2 трапецеїдальної форми, ярма З з магнітом'якого матеріалу, полярність основних магнітів 1 біля робочої поверхні 6 та бокових сторін допоміжних магнітів 2, що прилягають до основних магнітів - однакова Основні магніти 1 різної полярності складають робочий магнітний потік по напрямку 4 Якби не було допоміжних магнітів 2, то мав би місце потік розсіювання між боковими сторонами основних магнітів по напрямку 5, ослабляють основний потік по напрямку 4 Наявність допоміжних магнітів, що мають біля сторін трапеції таку саму полярність, як і основні магніти, що прилягають до них створює магнітний підпір (однойменні полюси відштовхуються) компенсуючий потік по напрямку 5, завдячуючи чому збільшується робочий потік по напрямку 4 та покращується якість сепарації ЛІТЕРАТУРА 1 Стаття в журналі Actapolytechnica Scandmavica, Ph 102 Helsinki, 1974 і DC621 928 8, 621 318 2 538 2, 2 "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
