Магнітна система сепаратора

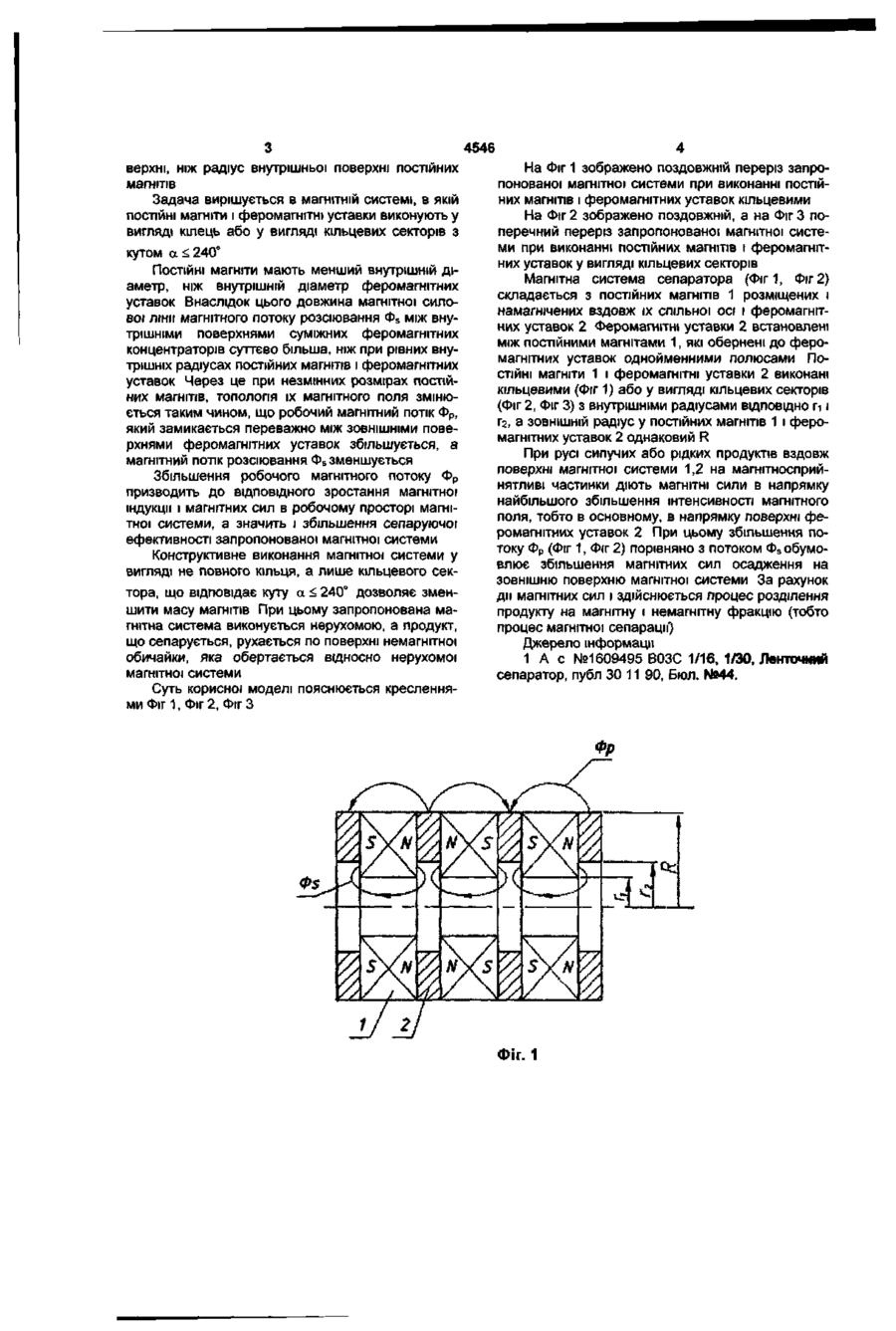

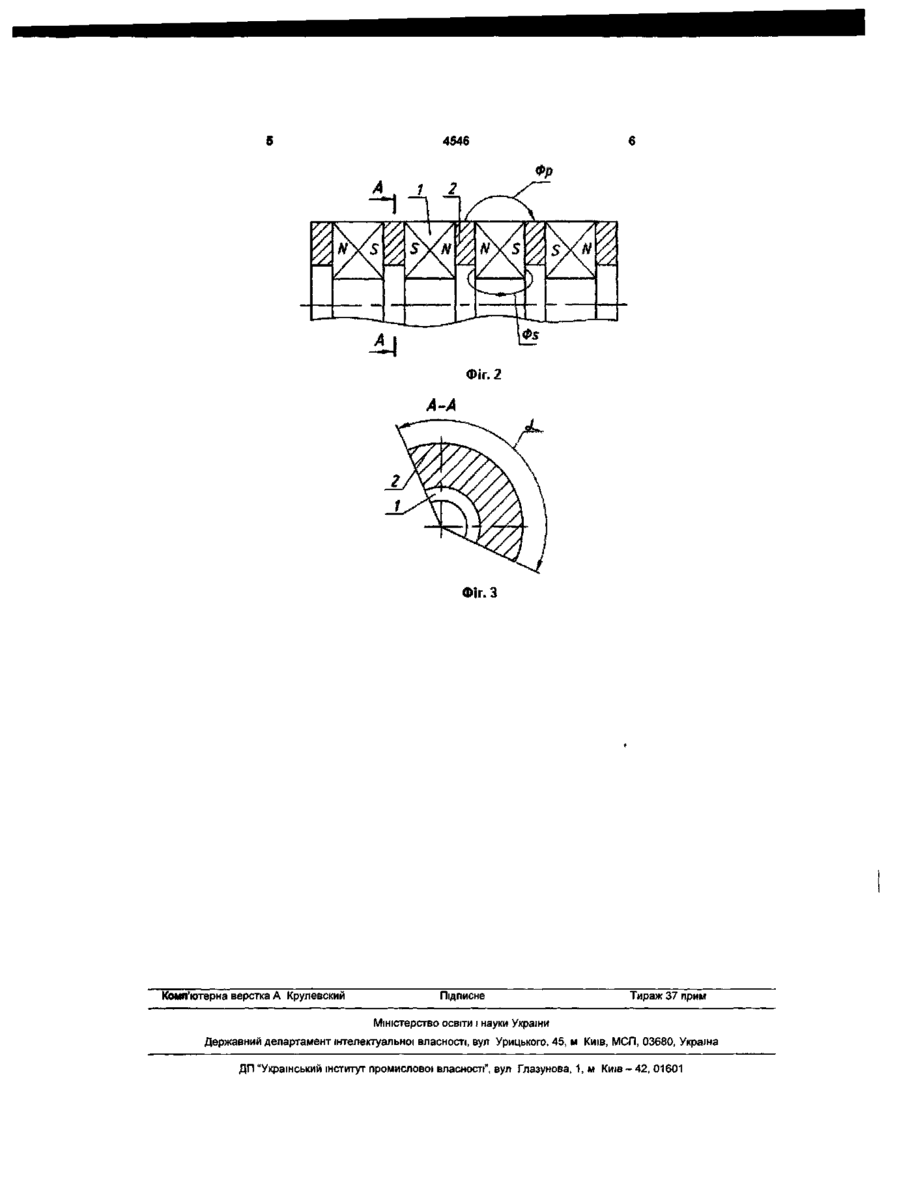

1. Магнітна система сепаратора, що містить постійні магніти, розташовані один за одним і намагнічені вздовж спільної осі, відносно якої зовнішня і внутрішня поверхні магнітів рівновіддалені на величину зовнішнього і внутрішнього радіусів, та розміщені між постійними магнітами і співвісні з ними феромагнітні уставки, до яких постійні магніти прилягають однойменними полюсами і утворюють з ними одну загальну для всієї магнітної системи зовнішню поверхню, яка відрізняється тим, що феромагнітні уставки виконані з радіусом їх внутрішньої поверхні, більшим, ніж радіус внутрішньої поверхні постійних магнітів. 2. Магнітна система за п. 1, яка відрізняється тим, що постійні магніти і феромагнітні уставки виконані у вигляді кілець. 3. Магнітна система за п. 1, яка відрізняється тим, що постійні магніти і феромагнітні уставки виконані у вигляді секторів з кутом а < 240°. Корисна модель відноситься до магнітних систем сепараторів, які використовуються в технологічних процесах магнітної сепарації сипучих і рідких продуктів в скляній, керамічній, металургійній, гірничій та інших галузях. Відома магнітна система [1], яка містить постійні магніти розташовані один за одним і намагнічені вздовж спільної осі відносно якої їх зовнішня і внутрішня поверхні рівновіддалені на величину зовнішнього і внутрішнього радіусів та розміщені між суміжними магнітами феромагнітні уставки, до яких постійні магніти прилягають однойменними полюсами. Магніти і феромагнітні уставки мають однакові зовнішні і внутрішні діаметри та встановлені співвісно. Магнітна система [1] є найбільш близькою до корисної моделі, що заявляється, по своїй технічній суті і результату, який досягається і тому вибрана в якості прототипу. Магнітний потік в такій магнітній системі замикається між циліндричними поверхнями феромагнітних уставок вздовж її осі. При цьому магнітний потік, який замикається вздовж зовнішньої поверхні магнітної системи, є корисним робочим потоком, завдяки дії якого і здійснюється процес магнітної сепарації на зовнішній поверхні магнітної системи. Разом з тим, значна частина магнітного потоку замикається між внутрішніми поверхнями феромагнітних уставок. Цей потік є потоком розсіювання. Так як магнітний потік розсіювання замикається поза робочим об'ємом сепаратора, то і енергія постійних магнітів, яка витрачається на створення цього потоку, не використовується в процесі сепарації, що суттєво зменшує ефективність використання магнітної системи в цілому. При збільшенні зовнішнього діаметру магнітної системи питома вага магнітного потоку розсіювання (в загальному магнітному потоці) зростає так, що магнітний потік розсіювання по своїй величині наближається до величини робочого магнітного потоку. Недоліком магнітної системи [1] є утворення великого магнітного потоку розсіювання. Задача запропонованої корисної моделі полягає в збільшенні ефективності магнітної системи за рахунок зменшення магнітного потоку розсіювання і збільшення робочого магнітного потоку. Поставлена задача вирішується тим, що магнітна система сепаратора містить розташовані один за одним і намагнічені вздовж спільної осі постійні магніти, відносно якої зовнішня і внутрішня поверхні магнітів рівновіддалені на величину зовнішнього і внутрішнього радіусів та розміщені між постійними магнітами і співвісні з ними феромагнітні уставки, до яких постійні магніти прилягають однойменними полюсами і утворюють з ними одну загальну для всієї магнітної системи зовнішню поверхню, причому феромагнітні уставки виконують з більшим радіусом їхньої внутрішньої по CD Ю 4546 верхні, ніж радіус внутрішньої поверхні постійних магнітів Задача вирішується в магнітній системі, в якій ПОСТІЙНІ магніти і феромагнітні уставки виконують у вигляді кілець або у вигляді кільцевих секторів з кутом а < 240° ПОСТІЙНІ магніти мають менший внутрішній діаметр, ніж внутрішній діаметр феромагнітних уставок Внаслідок цього довжина магнітної силової лінії магнітного потоку розсіювання ФБ між внутрішніми поверхнями суміжних феромагнітних концентраторів суттєво більша, ніж при рівних внутрішніх радіусах постійних магнітів і феромагнітних уставок Через це при незмінних розмірах постійних магнітів, топологія їх магнітного поля змінюється таким чином, що робочий магнітний потік Ф р , який замикається переважно між ЗОВНІШНІМИ поверхнями феромагнітних уставок збільшується, а магнітний потік розсіювання O s зменшується Збільшення робочого магнітного потоку Ф р призводить до ВІДПОВІДНОГО зростання магнітної індукції і магнітних сил в робочому просторі магнітної системи, а значить і збільшення сепаруючої ефективності запропонованої магнітної системи Конструктивне виконання магнітної системи у вигляді не повного кільця, а лише кільцевого сектора, що відповідає куту а < 240° дозволяє зменшити масу магнітів При цьому запропонована магнітна система виконується нерухомою, а продукт, що сепарується, рухається по поверхні немагнітної обичайки, яка обертається відносно нерухомої магнітної системи Суть корисної моделі пояснюється кресленнями Фіг 1, Фіг 2, Фіг З На Фіг 1 зображено поздовжній переріз запропонованої магнітної системи при виконанні постійних магнітів і феромагнітних уставок кільцевими На Фіг 2 зображено поздовжній, а на Фіг 3 поперечний переріз запропонованої магнітної системи при виконанні постійних магнітів і феромагнітних уставок у вигляді кільцевих секторів Магнітна система сепаратора (Фіг 1, Фіг 2) складається з постійних магнітів 1 розміщених і намагнічених вздовж їх спільної осі і феромагнітних уставок 2 Феромагнітні уставки 2 встановлені між постійними магнітами 1, які обернені до феромагнітних уставок однойменними полюсами ПОСТІЙНІ магніти 1 і феромагнітні уставки 2 виконані кільцевими (Фіг 1) або у вигляді кільцевих секторів (Фіг 2, Фіг 3) з внутрішніми радіусами ВІДПОВІДНО П І Г2, а ЗОВНІШНІЙ радіус у постійних магнітів 1 і феромагнітних уставок 2 однаковий R При русі сипучих або рідких продуктів вздовж поверхні магнітної системи 1,2 на магнітносприйнятливі частинки діють магнітні сили в напрямку найбільшого збільшення інтенсивності магнітного поля, тобто в основному, в напрямку поверхні феромагнітних уставок 2 При цьому збільшення потоку Ф р (Фіг 1, Фіг 2) порівняно з потоком Ф э обумовлює збільшення магнітних сил осадження на зовнішню поверхню магнітної системи За рахунок ди магнітних сил і здійснюється процес розділення продукту на магнітну і немагнітну фракцію (тобто процес магнітної сепарації) Джерело інформації 1 А с №1609495 ВОЗС 1/16, 1/30, Ленточиий сепаратор, публ ЗО 11 90, Бюл. №44. Фіг. 1 4546 Фіг. 2 Фіг. З Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
