Спосіб охолодження і охолоджувач для охолодження гарячих сипучих матеріалів
Формула / Реферат
1. Спосіб охолодження гарячого сипучого матеріалу, який був підданий тепловій обробці у промисловій печі, наприклад, у випалювальній печі (3) для виготовлення цементного клінкеру, згідно з яким гарячий матеріал з випалювальної печі (3) спрямовують до вхідної решітки (21) охолоджувача (1), де охолоджуюче повітря від розташованого нижче відділення (24) сукупністю каналів (28) через проміжки (20) у вхідній решітці подають для охолодження гарячого матеріалу, а стиснене повітря від окремої системи (25) через канали (26) періодично подать у матеріал на вхідній решітці (21), який відрізняється тим, що канали (28) для охолоджуючого повітря заглушують під час подачі стисненого повітря.
2. Спосіб за п. 1, який відрізняється тим, що стиснене повітря спрямовують через проміжки (20) для охолоджуючого повітря у вхідній решітці (21).
3. Охолоджувач (1) для реалізації способу за п. 2, який має вхідну решітку (21) для прийому і утримання гарячого матеріалу з випалювальної печі (3), розташоване нижче відділення (24), з'єднане сукупністю каналів (28) для охолоджуючого повітря (28) з проміжками (20) у вхідній решітці для подачі охолоджуючого повітря у гарячий матеріал (2), і окрему систему (25) стисненого повітря, яка має сукупність каналів (26) для подачі стисненого повітря через проміжки (20) для охолоджуючого повітря у матеріал (2) на вхідній решітці (21), який відрізняється тим, що має засоби (27) заглушення каналів (28) охолоджуючого повітря.
4. Охолоджувач за п. 3, який відрізняється тим, що має засоби (27) заглушення каналів (26) стисненого повітря.

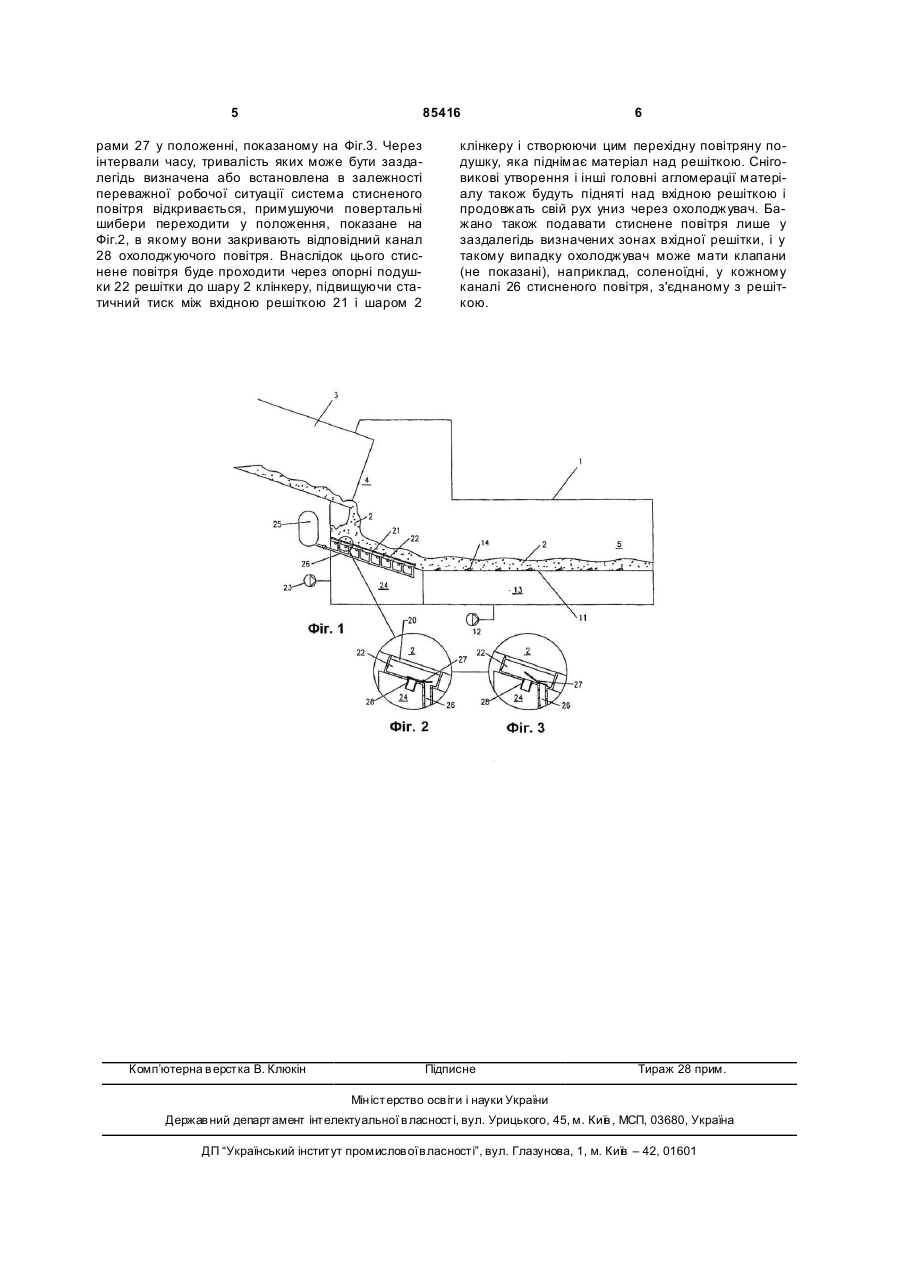

5. Охолоджувач за п. 4, який відрізняється тим, що засоби (27) заглушення побудовані як обертальні шибери (27), здатні повертатись навколо осі між двома крайніми положеннями засобами охолоджуючого повітря і стисненого повітря відповідно.
Текст

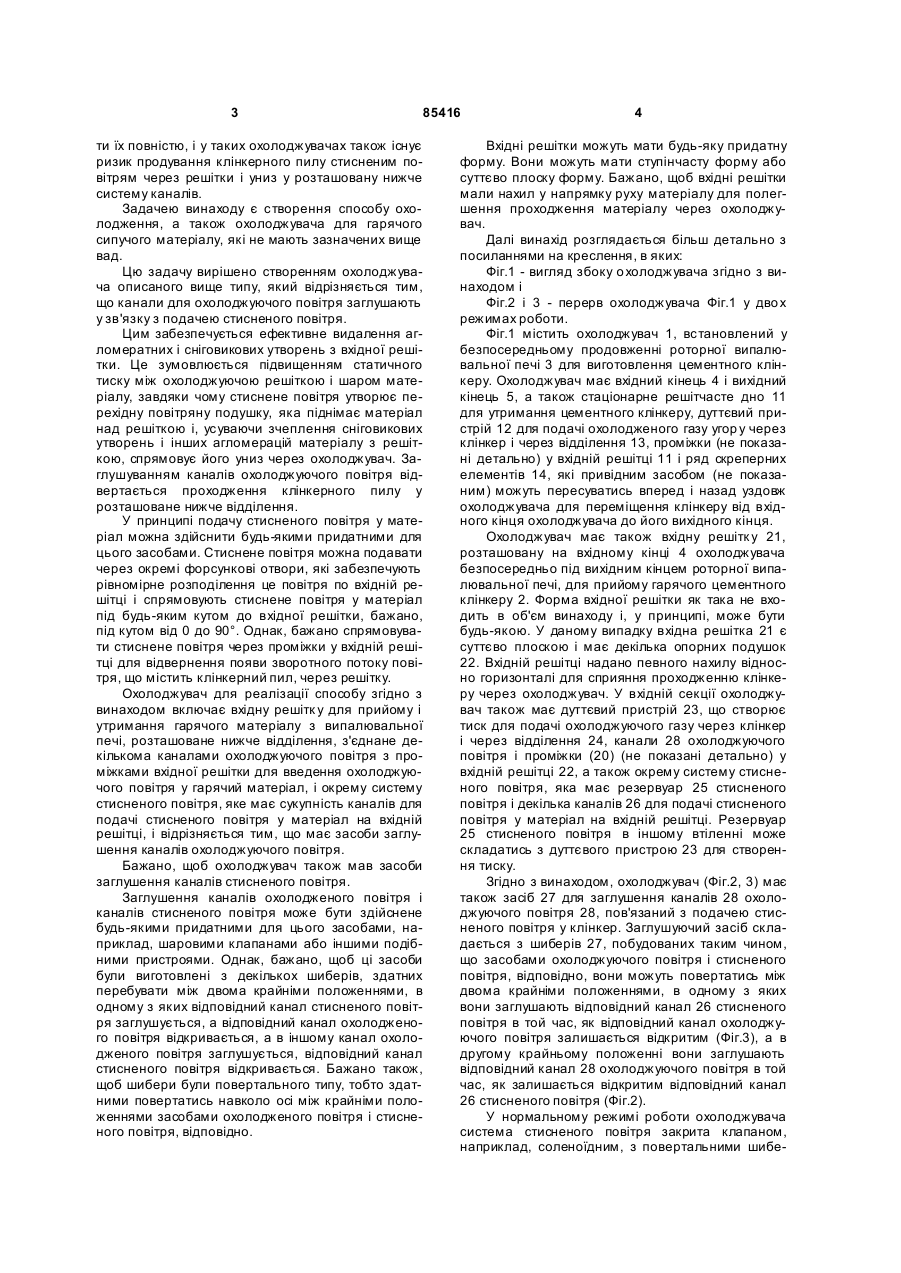

1. Спосіб охолодження гарячого сипучого матеріалу, який був підданий тепловій обробці у промисловій печі, наприклад, у випалювальній печі (3) для виготовлення цементного клінкеру, згідно з яким гарячий матеріал з випалювальної печі (3) спрямовують до вхідної решітки (21) охолоджувача (1), де о холоджуюче повітря від розташованого нижче відділення (24) сукупністю каналів (28) через проміжки (20) у вхідній решітці подають для охолодження гарячого матеріалу, а стиснене повітря від окремої системи (25) через канали (26) періодично подать у матеріал на вхідній решітці (21), який відрізняється тим, що канали (28) для C2 2 85416 1 3 85416 ти їх повністю, і у таких охолоджувачах також існує ризик продування клінкерного пилу стисненим повітрям через решітки і униз у розташовану нижче систему каналів. Задачею винаходу є створення способу охолодження, а також охолоджувача для гарячого сипучого матеріалу, які не мають зазначених вище вад. Цю задачу вирішено створенням охолоджувача описаного вище типу, який відрізняється тим, що канали для охолоджуючого повітря заглушають у зв'язку з подачею стисненого повітря. Цим забезпечується ефективне видалення агломератних і сніговикових утворень з вхідної решітки. Це зумовлюється підвищенням статичного тиску між охолоджуючою решіткою і шаром матеріалу, завдяки чому стиснене повітря утворює перехідну повітряну подушку, яка піднімає матеріал над решіткою і, усуваючи зчеплення сніговикових утворень і інших агломерацій матеріалу з решіткою, спрямовує його униз через охолоджувач. Заглушуванням каналів охолоджуючого повітря відвертається проходження клінкерного пилу у розташоване нижче відділення. У принципі подачу стисненого повітря у матеріал можна здійснити будь-якими придатними для цього засобами. Стиснене повітря можна подавати через окремі форсункові отвори, які забезпечують рівномірне розподілення це повітря по вхідній решітці і спрямовують стиснене повітря у матеріал під будь-яким кутом до вхідної решітки, бажано, під кутом від 0 до 90°. Однак, бажано спрямовувати стиснене повітря через проміжки у вхідній решітці для відвернення появи зворотного потоку повітря, що містить клінкерний пил, через решітку. Охолоджувач для реалізації способу згідно з винаходом включає вхідну решітк у для прийому і утримання гарячого матеріалу з випалювальної печі, розташоване нижче відділення, з'єднане декількома каналами охолоджуючого повітря з проміжками вхідної решітки для введення охолоджуючого повітря у гарячий матеріал, і окрему систему стисненого повітря, яке має сукупність каналів для подачі стисненого повітря у матеріал на вхідній решітці, і відрізняється тим, що має засоби заглушення каналів охолоджуючого повітря. Бажано, щоб охолоджувач також мав засоби заглушення каналів стисненого повітря. Заглушення каналів охолодженого повітря і каналів стисненого повітря може бути здійснене будь-якими придатними для цього засобами, наприклад, шаровими клапанами або іншими подібними пристроями. Однак, бажано, щоб ці засоби були виготовлені з декількох шиберів, здатних перебувати між двома крайніми положеннями, в одному з яких відповідний канал стисненого повітря заглушується, а відповідний канал охолодженого повітря відкривається, а в іншому канал охолодженого повітря заглушується, відповідний канал стисненого повітря відкривається. Бажано також, щоб шибери були повертального типу, тобто здатними повертатись навколо осі між крайніми положеннями засобами охолодженого повітря і стисненого повітря, відповідно. 4 Вхідні решітки можуть мати будь-яку придатну форму. Вони можуть мати ступінчасту форму або суттєво плоску форму. Бажано, щоб вхідні решітки мали нахил у напрямку руху матеріалу для полегшення проходження матеріалу через охолоджувач. Далі винахід розглядається більш детально з посиланнями на креслення, в яких: Фіг.1 - вигляд збоку о холоджувача згідно з винаходом і Фіг.2 і 3 - перерв охолоджувача Фіг.1 у дво х режимах роботи. Фіг.1 містить охолоджувач 1, встановлений у безпосередньому продовженні роторної випалювальної печі 3 для виготовлення цементного клінкеру. Охолоджувач має вхідний кінець 4 і вихідний кінець 5, а також стаціонарне решітчасте дно 11 для утримання цементного клінкеру, дуттєвий пристрій 12 для подачі охолодженого газу угор у через клінкер і через відділення 13, проміжки (не показані детально) у вхідній решітці 11 і ряд скреперних елементів 14, які привідним засобом (не показаним) можуть пересуватись вперед і назад уздовж охолоджувача для переміщення клінкеру від вхідного кінця охолоджувача до його вихідного кінця. Охолоджувач має також вхідну решітк у 21, розташовану на вхідному кінці 4 охолоджувача безпосередньо під вихідним кінцем роторної випалювальної печі, для прийому гарячого цементного клінкеру 2. Форма вхідної решітки як така не входить в об'єм винаходу і, у принципі, може бути будь-якою. У даному випадку вхідна решітка 21 є суттєво плоскою і має декілька опорних подушок 22. Вхідній решітці надано певного нахилу відносно горизонталі для сприяння проходженню клінкеру через охолоджувач. У вхідній секції охолоджувач також має дуттєвий пристрій 23, що створює тиск для подачі охолоджуючого газу через клінкер і через відділення 24, канали 28 охолоджуючого повітря і проміжки (20) (не показані детально) у вхідній решітці 22, а також окрему систему стисненого повітря, яка має резервуар 25 стисненого повітря і декілька каналів 26 для подачі стисненого повітря у матеріал на вхідній решітці. Резервуар 25 стисненого повітря в іншому втіленні може складатись з дуттєвого пристрою 23 для створення тиску. Згідно з винаходом, охолоджувач (Фіг.2, 3) має також засіб 27 для заглушення каналів 28 охолоджуючого повітря 28, пов'язаний з подачею стисненого повітря у клінкер. Заглушуючий засіб складається з шиберів 27, побудованих таким чином, що засобами охолоджуючого повітря і стисненого повітря, відповідно, вони можуть повертатись між двома крайніми положеннями, в одному з яких вони заглушають відповідний канал 26 стисненого повітря в той час, як відповідний канал охолоджуючого повітря залишається відкритим (Фіг.3), а в другому крайньому положенні вони заглушають відповідний канал 28 охолоджуючого повітря в той час, як залишається відкритим відповідний канал 26 стисненого повітря (Фіг.2). У нормальному режимі роботи охолоджувача система стисненого повітря закрита клапаном, наприклад, соленоїдним, з повертальними шибе 5 85416 рами 27 у положенні, показаному на Фіг.3. Через інтервали часу, тривалість яких може бути заздалегідь визначена або встановлена в залежності переважної робочої ситуації система стисненого повітря відкривається, примушуючи повертальні шибери переходити у положення, показане на Фіг.2, в якому вони закривають відповідний канал 28 охолоджуючого повітря. Внаслідок цього стиснене повітря буде проходити через опорні подушки 22 решітки до шару 2 клінкеру, підвищуючи статичний тиск між вхідною решіткою 21 і шаром 2 Комп’ютерна в ерстка В. Клюкін 6 клінкеру і створюючи цим перехідну повітряну подушку, яка піднімає матеріал над решіткою. Сніговикові утворення і інші головні агломерації матеріалу також будуть підняті над вхідною решіткою і продовжать свій рух униз через охолоджувач. Бажано також подавати стиснене повітря лише у заздалегідь визначених зонах вхідної решітки, і у такому випадку охолоджувач може мати клапани (не показані), наприклад, соленоїдні, у кожному каналі 26 стисненого повітря, з'єднаному з решіткою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for cooling and cooler for cooling hot participate materials
Автори англійськоюMortensen Sten, Fens Mogens Juhl
Назва патенту російськоюСпособ охлаждения и охладитель для охлаждения горячих сыпучих материалов
Автори російськоюМортенсен Стен, Фенс Могенс Юль
МПК / Мітки
МПК: C04B 7/47, F27D 15/00
Мітки: охолоджувач, сипучих, гарячих, матеріалів, охолодження, спосіб
