Комбінований апарат для сушки і охолодження сипучих матеріалів
Номер патенту: 33423
Опубліковано: 15.02.2001
Автори: Михайлик Віктор Дмитрович, Глухов Геннадій Миколайович
Текст

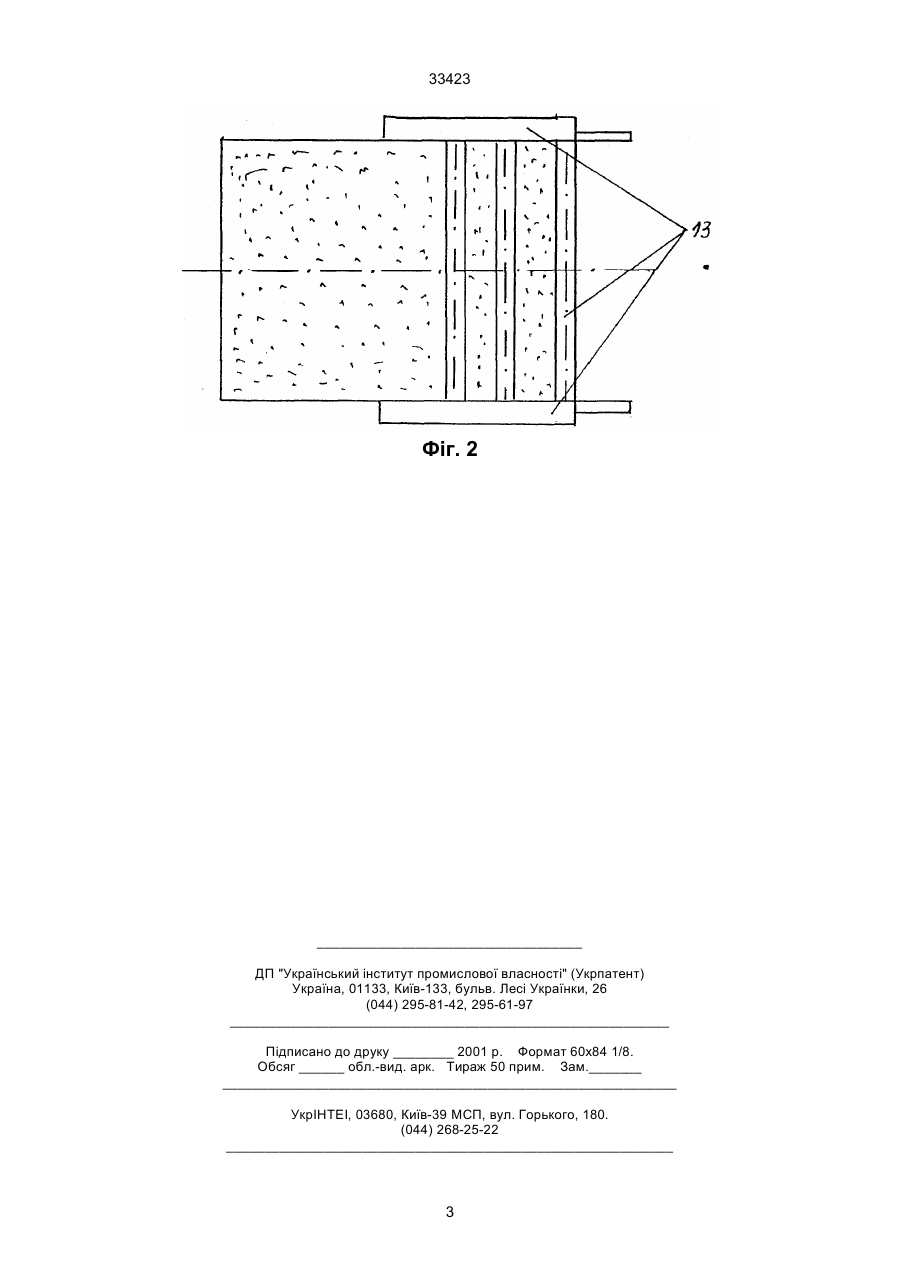

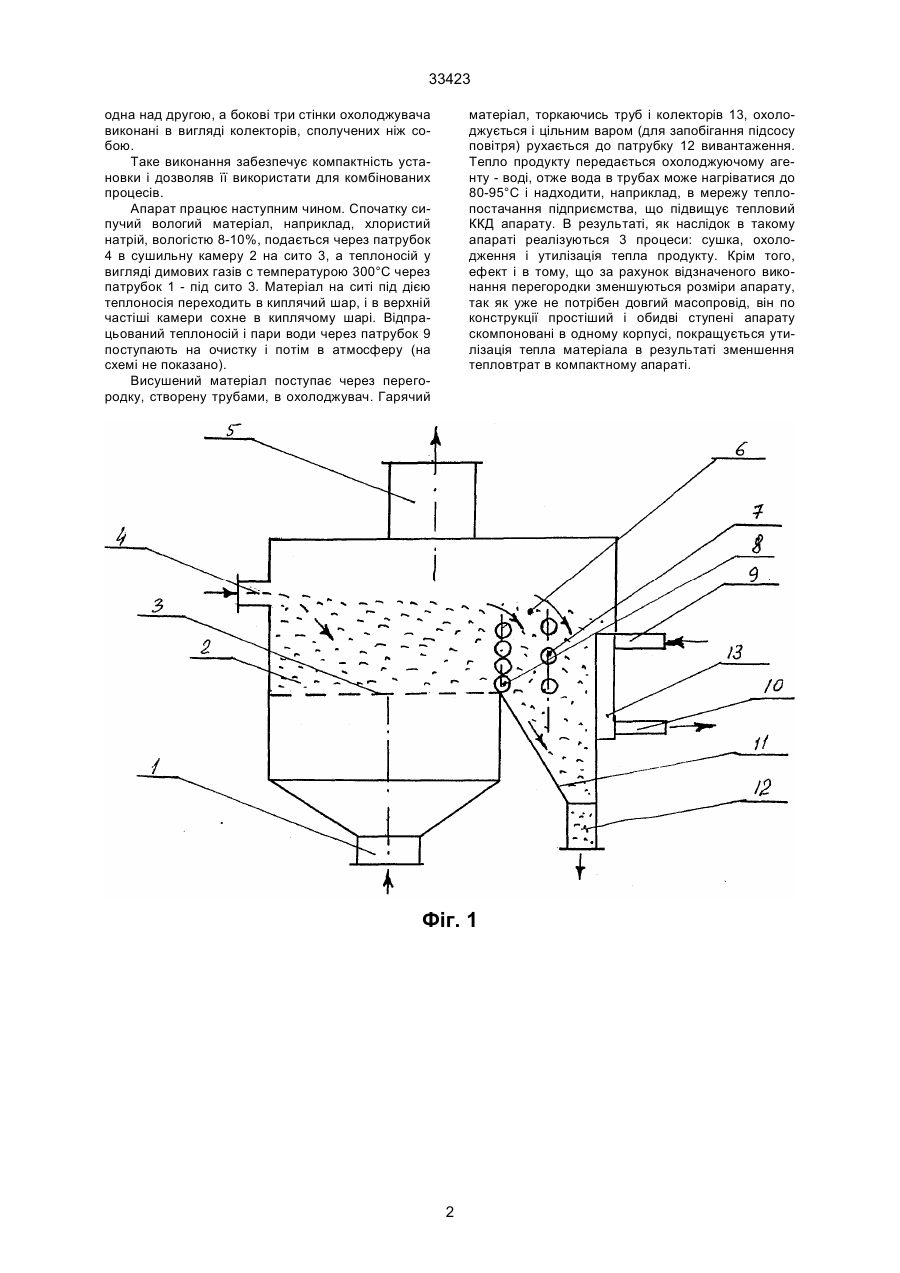

Комбінований апарат для сушки і охолодження сипучих матеріалів, який має послідовно сполу 33423 одна над другою, а бокові три стінки охолоджувача виконані в вигляді колекторів, сполучених ніж собою. Таке виконання забезпечує компактність установки і дозволяв її використати для комбінованих процесів. Апарат працює наступним чином. Спочатку сипучий вологий матеріал, наприклад, хлористий натрій, вологістю 8-10%, подається через патрубок 4 в сушильну камеру 2 на сито 3, а теплоносій у вигляді димових газів с температурою 300°С через патрубок 1 - під сито 3. Матеріал на ситі під дією теплоносія переходить в киплячий шар, і в верхній частіші камери сохне в киплячому шарі. Відпрацьований теплоносій і пари води через патрубок 9 поступають на очистку і потім в атмосферу (на схемі не показано). Висушений матеріал поступає через перегородку, створену трубами, в охолоджувач. Гарячий матеріал, торкаючись труб і колекторів 13, охолоджується і цільним варом (для запобігання підсосу повітря) рухається до патрубку 12 вивантаження. Тепло продукту передається охолоджуючому агенту - воді, отже вода в трубах може нагріватися до 80-95°С і надходити, наприклад, в мережу теплопостачання підприємства, що підвищує тепловий ККД апарату. В результаті, як наслідок в такому апараті реалізуються 3 процеси: сушка, охолодження і утилізація тепла продукту. Крім того, ефект і в тому, що за рахунок відзначеного виконання перегородки зменшуються розміри апарату, так як уже не потрібен довгий масопровід, він по конструкції простіший і обидві ступені апарату скомпоновані в одному корпусі, покращується утилізація тепла матеріала в результаті зменшення тепловтрат в компактному апараті. Фіг. 1 2 33423 Фіг. 2 ___________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined apparatus for drying and cooling bulk materials
Автори англійськоюMykhailyk Viktor Dmytrovych, Hlukhov Hennadii Mykolaiovych
Назва патенту російськоюКомбинированный аппарат для сушки и охлаждения сыпучих материалов
Автори російськоюМихайлик Виктор Дмитриевич, Глухов Геннадий Николаевич
МПК / Мітки
МПК: F26B 17/10, F26B 17/00
Мітки: сушки, комбінований, матеріалів, охолодження, апарат, сипучих
